Rilevatore di valanghe APD2008

Rilevatore di valanghe APD2008

Manuale utente

2.1 Descrizione dell'aspetto e dell'interfaccia

L'aspetto del modulo è mostrato nelle figure seguenti:

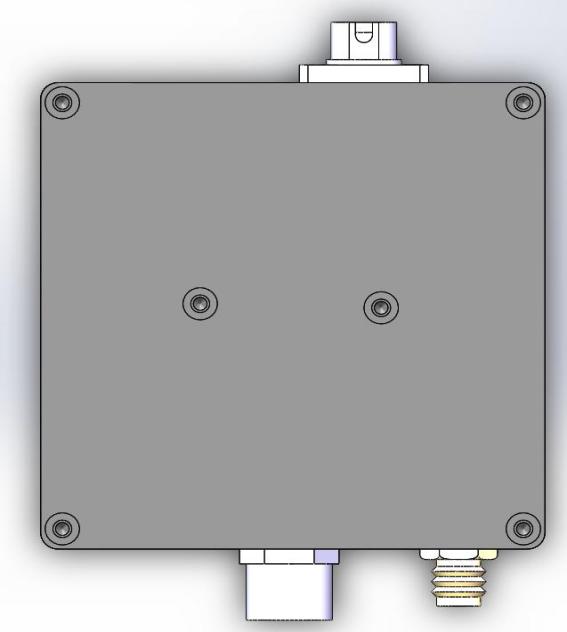

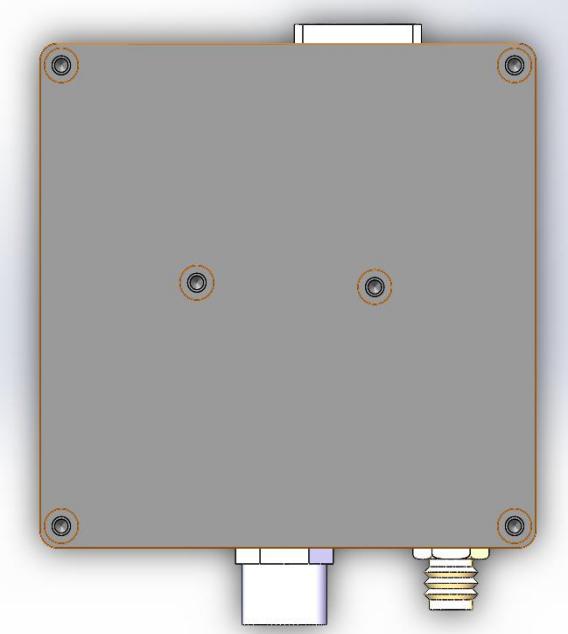

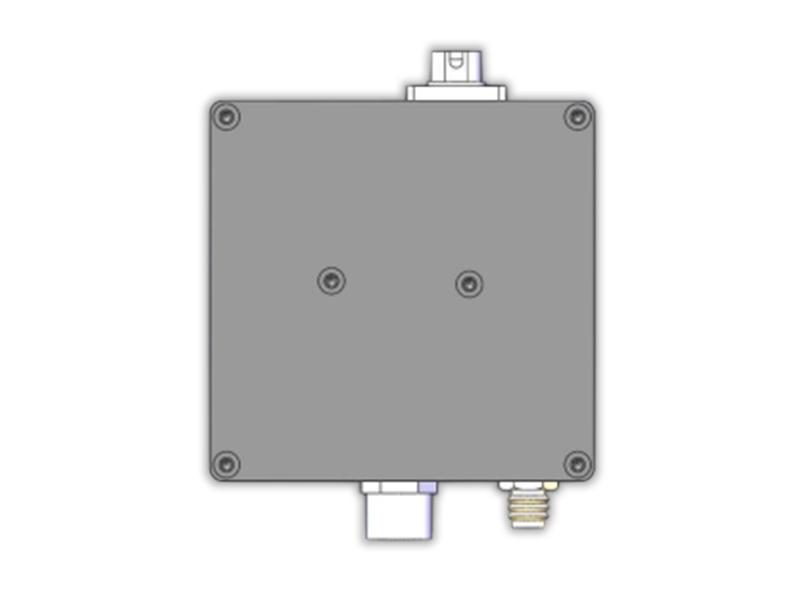

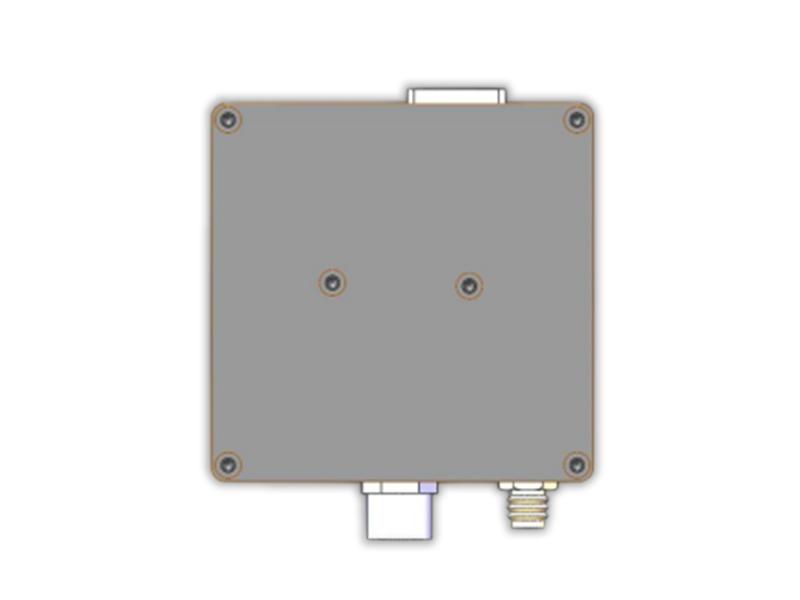

Figura 2-1 Aspetto del modulo del rilevatore (sinistra: interfaccia FC, destra: spazio libero)

Tra queste, l'interfaccia superiore è l'interfaccia di ingresso ottico (FC/spazio libero), quella inferiore destra è l'interfaccia di ingresso di alimentazione (M8 o uscita del filo conduttore) e quella inferiore destra è l'interfaccia di uscita del segnale (SMA).

L'uscita della versione con compensazione della temperatura è un morsetto GH1.25 e la sua definizione è la seguente:

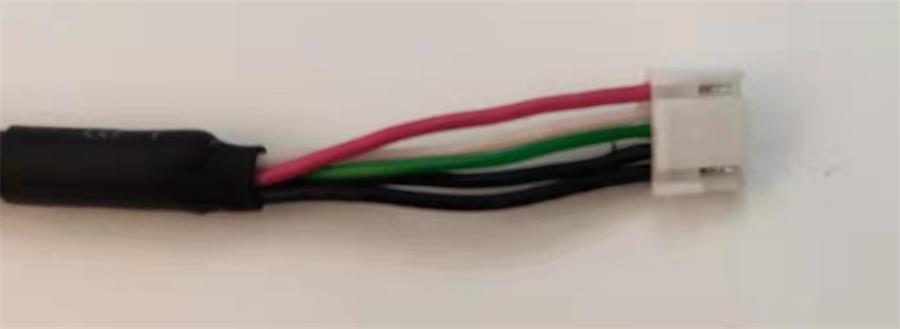

Figura 2-2 Cavo di alimentazione corrispondente

Descrizione elettrica

Il modulo APD è un prodotto con un solo alimentatore: collegare il filo rosso a 12 V e il filo nero a terra, con una corrente di 300 mA. La corrente del modulo rilevatore durante il normale funzionamento è inferiore a 100 mA.

1. Interfaccia di uscita: SMA (connettore femmina);

2. Impedenza di uscita: 50 ohm;

3. Tensione di uscita massima:

Prodotti inferiori a 500 MHz: ±3,6 V (@High Z), ±1,8 V (@50 ohm);

Prodotti di 1 GHz (inclusi) e superiori: ±1 V (@50 ohm).

4. Gamma di risposta spettrale: 400nm-1100nm;

5. Reattività del rilevatore: 50 A/W a 905 nm;

6. Non superare la potenza ottica di saturazione per l'ampiezza dell'ingresso ottico.

Parametri di prestazione

Descrizione del test delle prestazioni

1. A causa delle diverse condizioni del connettore FC della sorgente luminosa di prova, la perdita di inserzione di ciascun rilevatore è incoerente e i risultati del test della risposta del rilevatore varieranno leggermente;

2. Il guadagno di transimpedenza del rivelatore viene calcolato in condizioni di elevata impedenza di carico in uscita. Se il carico in uscita è di 50 Ω, il guadagno verrà ridotto alla metà del valore nominale;

3. I risultati delle misurazioni del rumore del rivelatore e del tempo di salita sono ottenuti nelle seguenti condizioni:

a: L'impedenza di ingresso dell'oscilloscopio è 50Ω;

b: La larghezza di banda dell'oscilloscopio è la larghezza di banda completa (≥1GHz);

c: la scala temporale dell'oscilloscopio è impostata su 100 ns/div (Nota: il rumore varia notevolmente con scale temporali diverse);

4. Temperatura ambiente di prova: 23℃±5℃;

5. Umidità relativa di prova: 35%±15%;

6. Tensione di lavoro di prova: ±12V;

Parametri di prova tipici del rilevatore APD (APD2008)

Figura 3-1 Riepilogo delle prestazioni elettriche

Dimensioni meccaniche

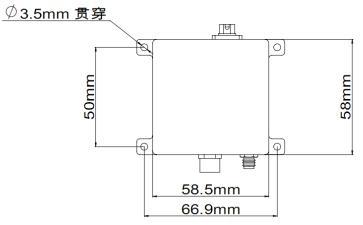

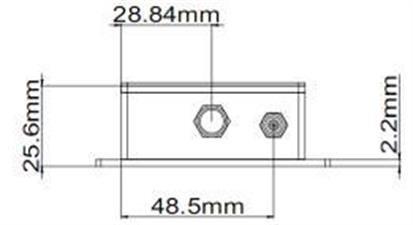

Figura 4-1 Disegno dimensionale meccanico del modulo rilevatore APD
