Rilevatore di valanghe APD1050H

Fotoricevitore amplificato

Rilevatore di valanghe APD1050H

Istruzioni per l'uso

Descrizione dell'aspetto e dell'interfaccia

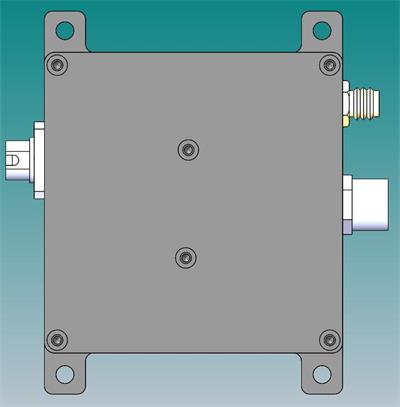

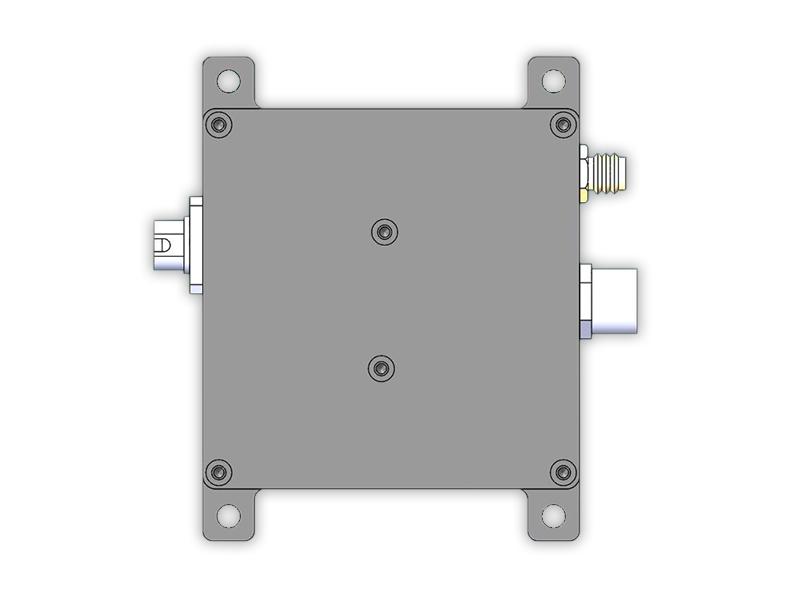

L'aspetto del modulo è mostrato nella figura sottostante:

L'interfaccia di sinistra è l'interfaccia di ingresso ottico (FC), quella in alto a destra è l'interfaccia di ingresso di alimentazione (M8) e quella in basso a destra è l'interfaccia di uscita del segnale (SMA).

Il cavo di alimentazione personalizzato è mostrato nella figura sottostante:

Figura 2-2 Cavo di alimentazione abbinato

L'estremità sinistra nell'immagine è quella di collegamento al modulo rivelatore, con un'etichetta che indica il metodo di collegamento dei 3 cavi di alimentazione sulla destra. Il cavo è in PVC, con una corrente massima di 3 A e una sezione di 24 AWG. La definizione dei pin è perfettamente coerente con quella dei cavi di alimentazione dei moduli rivelatori Thorlabs e Newport, e possono essere utilizzati in modo intercambiabile.

Specifiche elettriche

1. Prodotti a doppia alimentazione: ±12 V (marrone/rosso: +12 V, nero: GND, blu: -12 V). Per i prodotti con frequenze pari o inferiori a 300 MHz, la tensione di alimentazione minima può essere pari a ±8 V e la massima non deve superare ±15 V (in caso di incongruenze tra l'etichetta del rilevatore e il presente manuale, prevarrà quest'ultimo). Per i prodotti con frequenze superiori a 1 GHz, la tensione di alimentazione non deve superare ±12 V. Inoltre, è possibile acquistare il modulo di alimentazione switching Honghai JMD10-D12 come modulo di alimentazione di prova. Questo modulo può garantire le prestazioni del rilevatore in ambienti interni; si prega di valutarlo personalmente in caso di utilizzo all'aperto. La corrente del modulo rilevatore durante il normale funzionamento è inferiore a 100 mA.

Prodotti con alimentazione singola: 5 V-12 V (marrone/rosso: +12 V, nero: GND, blu: flottante). La corrente del modulo rilevatore durante il normale funzionamento è inferiore a 100 mA.

2. Interfaccia di uscita: SMA (femmina);

3. Impedenza di uscita: 50Ω;

4. Tensione massima di uscita:

Prodotti inferiori a 500 MHz: ±3,6 V (@High Z), ±1,8 V (@50Ω);

Prodotti con 1 GHz (incluso) e oltre: ±1 V (@50Ω).

5. Intervallo di risposta spettrale: 900nm-1700nm;

6. Reattività del rilevatore: >0,95 A/W a 1550 nm;

7. L'ampiezza dell'ingresso ottico non deve superare la potenza di saturazione.

Parametri di prestazione

Istruzioni per il test delle prestazioni

1. A causa delle diverse condizioni dei connettori FC delle sorgenti luminose di prova, la perdita di inserzione di ciascun rilevatore è incoerente e i risultati del test della risposta del rilevatore varieranno leggermente;

2. Il guadagno di transimpedenza del rivelatore viene calcolato quando il carico di uscita è ad alta impedenza. Se il carico di uscita è 50 Ω, il guadagno verrà ridotto alla metà del valore nominale;

3. I risultati delle misurazioni del rumore del rivelatore e del tempo di salita sono ottenuti nelle seguenti condizioni:

a: Impedenza di ingresso dell'oscilloscopio 50Ω;

b: La larghezza di banda dell'oscilloscopio è la larghezza di banda completa (≥1GHz);

c: la base dei tempi dell'oscilloscopio è impostata su 100 ns/div (Nota: il rumore varierà in modo significativo con basi dei tempi diverse);

4. Temperatura ambiente di prova: 23℃±5℃;

5. Umidità relativa di prova: 35%±15%;

6. Tensione di funzionamento del test: ±12V;

Parametri di prova tipici del rilevatore di unità (APD1050H)

Figura 3-1 Riepilogo delle prestazioni elettriche

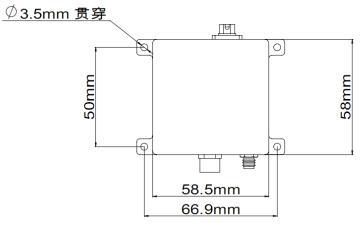

Dimensioni meccaniche
