Fotorilevatore di valanghe APD1008

Fotorilevatore di valanghe APD1008

Manuale utente

2.1 Descrizione dell'aspetto e dell'interfaccia

L'aspetto del modulo è mostrato nella figura sottostante:

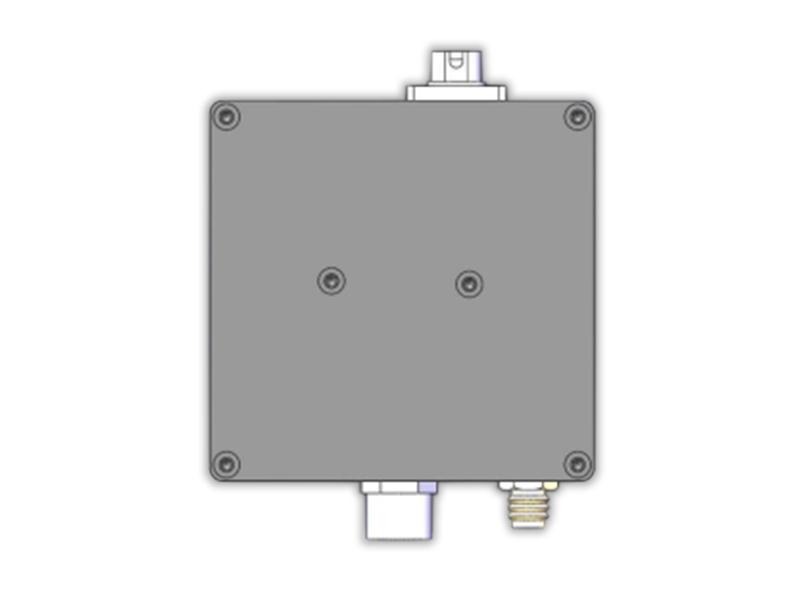

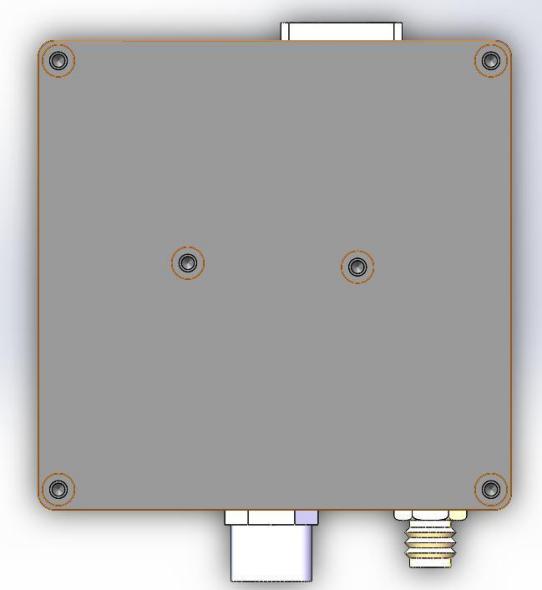

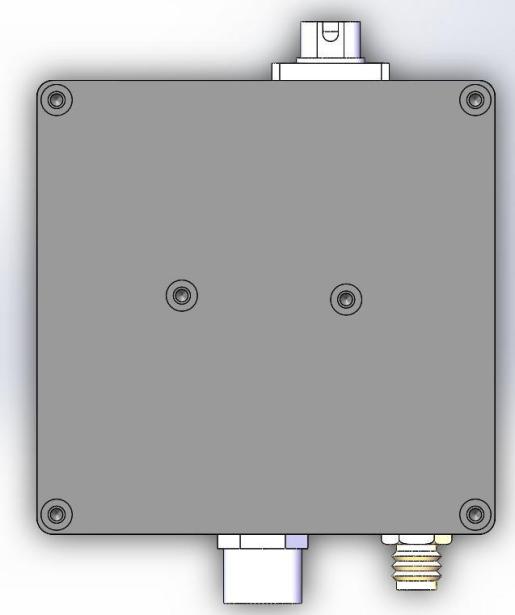

Figura 2-1 Diagramma dell'aspetto del modulo del rilevatore (sinistra: connettore FC, destra: spazio libero)

L'interfaccia superiore è l'interfaccia di ingresso ottico (FC/spazio libero), quella inferiore destra è l'interfaccia di ingresso di alimentazione (M8/o uscita del cavo conduttore) e quella inferiore destra è l'interfaccia di uscita del segnale (SMA).

L'uscita della versione con compensazione della temperatura si trova sul terminale GH1.25, definito come segue:

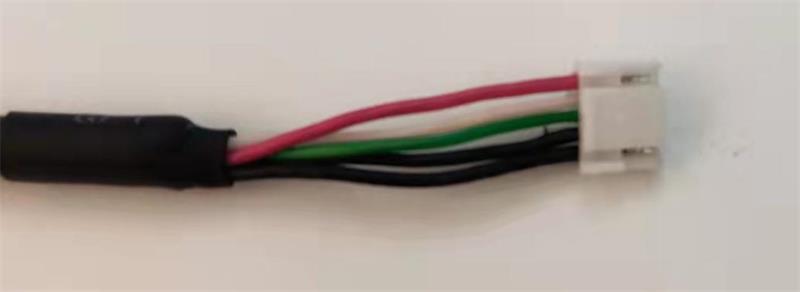

Figura 2-2 Cavo di alimentazione corrispondente

La definizione dell'interfaccia è la seguente:

Specifiche elettriche

Il modulo APD è un prodotto con alimentazione singola: collegare il filo rosso a 12 V e il filo nero a terra, con una corrente di 300 mA. La corrente del modulo rilevatore durante il normale funzionamento è inferiore a 100 mA.

1. Interfaccia di uscita: SMA (femmina);

2. Impedenza di uscita: 50Ω;

3. Tensione di uscita massima:

Prodotti inferiori a 500 MHz: ±3,6 V (@High Z), ±1,8 V (@50Ω);

Prodotti superiori a 1 GHz (inclusi): ±1 V (@50Ω).

4. Gamma di risposta spettrale: 900nm - 1700nm;

5. Reattività del rilevatore: >0,95 A/W a 1550 nm;

6. L'ampiezza dell'ingresso ottico non deve superare la potenza di saturazione.

Parametri di prestazione

Descrizione del test delle prestazioni:

1. A causa delle diverse condizioni dei connettori FC delle sorgenti luminose di prova, la perdita di inserzione di ciascun rilevatore varia e i risultati del test della risposta del rilevatore presenteranno lievi differenze;

2. Il guadagno di transimpedenza del rivelatore viene calcolato considerando che il carico di uscita sia ad alta impedenza. Se il carico di uscita è di 50 Ω, il guadagno viene ridotto alla metà del valore nominale;

3. I risultati delle misurazioni del rumore del rivelatore e del tempo di salita sono ottenuti nelle seguenti condizioni:

a: Impedenza di ingresso dell'oscilloscopio 50Ω;

b: La larghezza di banda dell'oscilloscopio è la larghezza di banda completa (≥1GHz);

c: La divisione del tempo dell'oscilloscopio è impostata su 100 ns/div (Nota: il rumore varia in modo significativo con diverse divisioni del tempo);

4. Temperatura ambiente di prova: 23℃±5℃;

5. Umidità relativa di prova: 35%±15%;

6. Tensione di funzionamento del test: ±12V;

Parametri di prova tipici del rilevatore APD (APD1008)

Figura 3-1 Riepilogo delle prestazioni elettriche

Dimensioni meccaniche

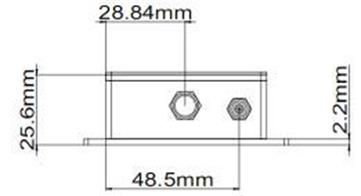

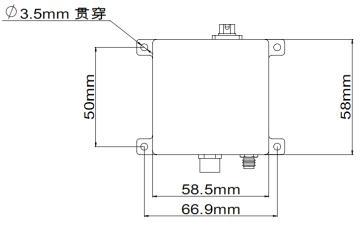

Figura 4-1 Diagramma delle dimensioni meccaniche del modulo del rilevatore APD
