Caratteristicheice

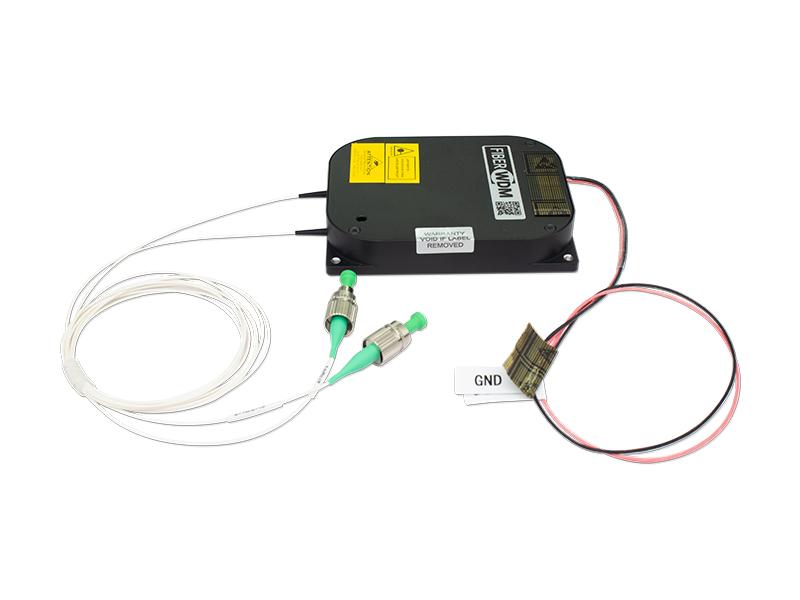

amplificatore in fibra EDFA ad alta potenza 23DBM
RD-EDFA-M3-C1-N-23DBM-09SM-1M-FC/APC
Specifiche otticheï¼
| parametro
<33
min |
tip. |
max |
Unità |
Lunghezza d'onda operativa |
1527 |
1550.12 |
1565 |
nm |
Potenza ottica di ingresso |
-15 | -5 | 5 |
dbm |
Potenza ottica di output |
13 | 23 |
23 |
dbm |
Rumore Figura@pin = -5dbmï¼ boccone = 23dbm |
- | - | 5,5 |
db |
guadagno di correlazione di polarizzazione |
- | - |
0,5 |
db |
Dispersione della modalità di polarizzazione |
- | - |
0,5 |
PS |
Perdita di restituzione input |
45 | - | - |
db |
Perdita di restituzione dell'output |
45 | - | - |
db |
Modalità operativa |
Apc、 ACC |
Ambiente di lavoroice
parametro | min | tip. | max | Unità |
Temperatura di lavoro |
-10 |
+25 |
+60 |
â |
<331 <332 <333 Temperatura di conservazione <334 <335 <336 -40 | <338-<339 | +80 |
â |
|
Umidità relativa |
0 | - | 90 |
% |
Specifiche elettricheï¼
parametro <777 | min | tip. | max | Unità |
<888
Alimentazione |
+4,75 |
+5 |
+5.25 |
v |
Consumo energetico - 8 |
W |
Connettore Typeï¼
Comunicazione: connettore da 2,0 mm da 26 mm a 26 pin rs232. Assegnazione dei pin come di seguito.
PIN |
Designazione |
simbolo |
Livello |
Descrizione |
1 |
VCC_3.3V |
p |
- |
3,3 V Alimentatore |
2 |
VCC_3.3V |
p |
- |
3,3 V Alimentatore |
3 |
GND |
p |
- |
Power Ground |
4 |
GND |
p |
- |
Power Ground |
5 |
NC |
f |
- |
Non collegato |
6 |
NC |
f |
- |
Non connesso |
7 |
NC |
f |
- |
Non connesso |
8 |
NC |
f |
- |
Non collegato |
9 |
output_alarm |
o |
LVTTL |
Allarme di alimentazione di uscita |
10 |
input_alarm |
o |
LVTTL |
Allarme di alimentazione di ingresso |
11 |
pumptem_alarm |
o |
LVTTL |
Allarme di temperatura della pompa |
12 |
Pump_currentarm |
o |
LVTTL |
Allarme di corrente della pompa |
13 |
NC |
f |
- |
Non collegato |
14 |
moduletem_alarm |
o |
LVTTL |
Temperatura del modulo Allarme |
15 |
NC |
f |
- |
Non connesso |
16 |
NC |
f |
- |
Non collegato |
17 |
NC |
f |
- |
Non collegato |
18 |
Ripristina |
i |
- |
Ingresso di ripristino esterno |
19 |
GND |
p |
- |
Power Ground |
20 |
GND |
p |
- |
Power Ground |
21 |
RXD |
i |
rs232 |
Input di dati seriali |
22 |
TXD |
o |
rs232 |
Output di dati seriali |
23 |
GND |
p | - |
Power Ground |
24 |
GND |
p |
- |
Power Ground |
25 |
VCC_3.3V |
p |
- |
3,3 V Alimentatore |
26 |
VCC_3.3V |
p |
- |
3,3 V Alimentatore |
Note1: P: alimentazione; I: Input; O: output; F: sporgenza.
Note2: Il messaggio di allarme è disponibile quando tutti i pin di allarme di uscita sono bassi.
Nota3: L'ingresso di reset esterno è attivo basso.

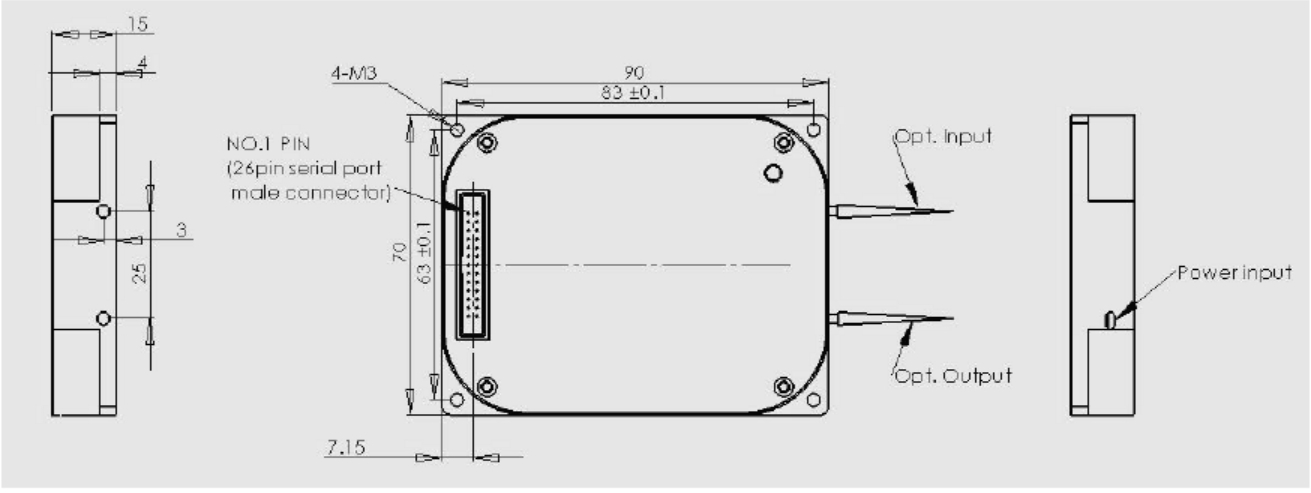

Struttura meccanica:
trecce:
Articoli |
Specifiche |
Colore in fibra |
bianco |
Tipo di fibra |
G657A 900mm Tubo |
lunghezza della trecce |
1000 ± 10 mm |
Tipo di connettore |
FC/APC |
