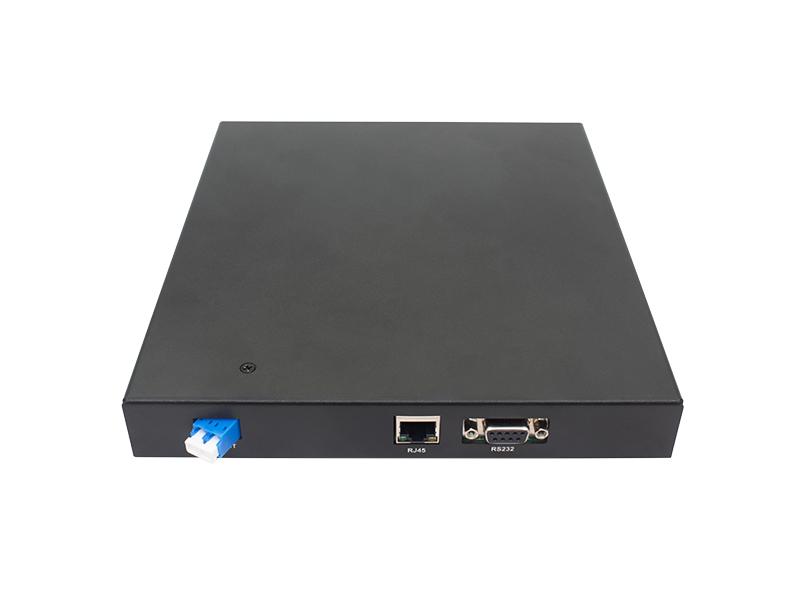

Modulo amplificatore in fibra EDFA DWDM integrato 48/96CH

Modulo amplificatore in fibra EDFA DWDM integrato 48/96CH

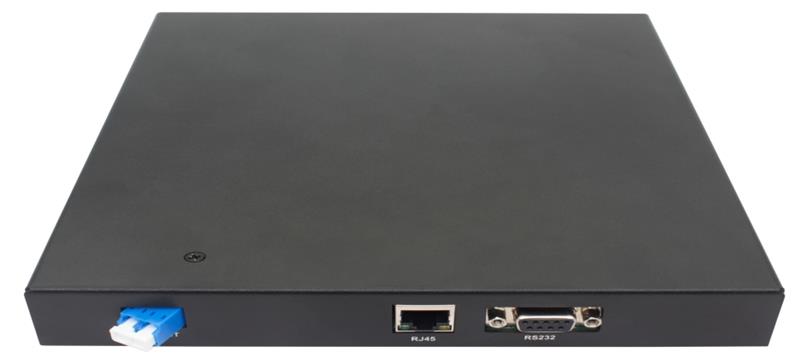

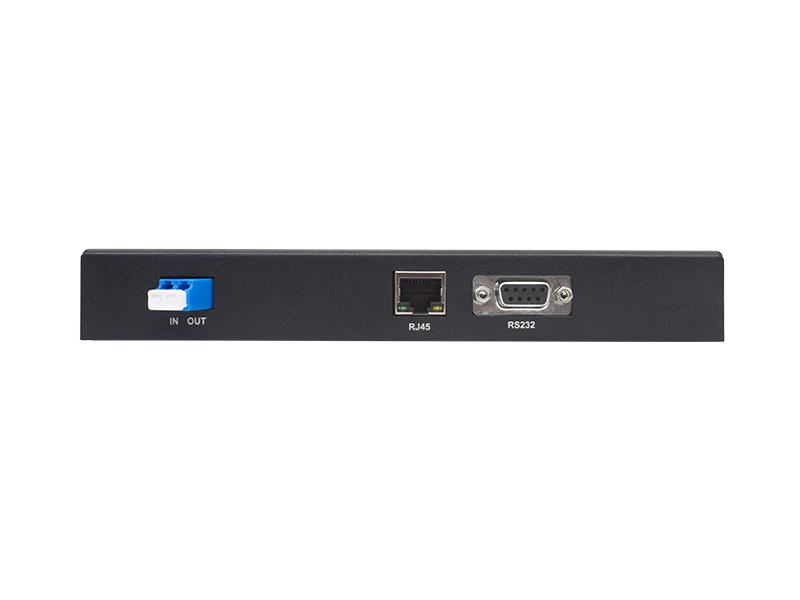

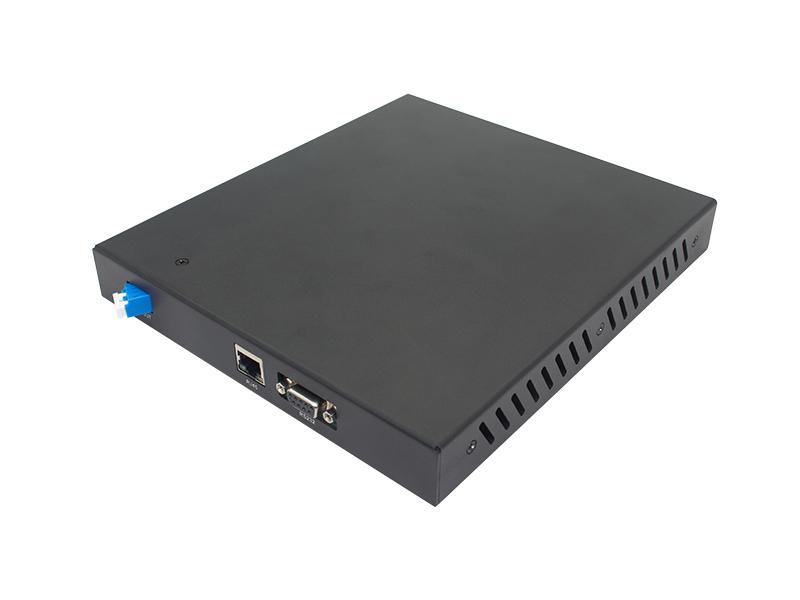

Fig.1 EDFA frontale

Descrizione del pannello frontale:

• IN: porta ottica di ingresso EDFA
• OUT: porta ottica di uscita dell'EDFA
• RJ45: interfaccia Ethernet RJ45
• RS232: interfaccia porta seriale

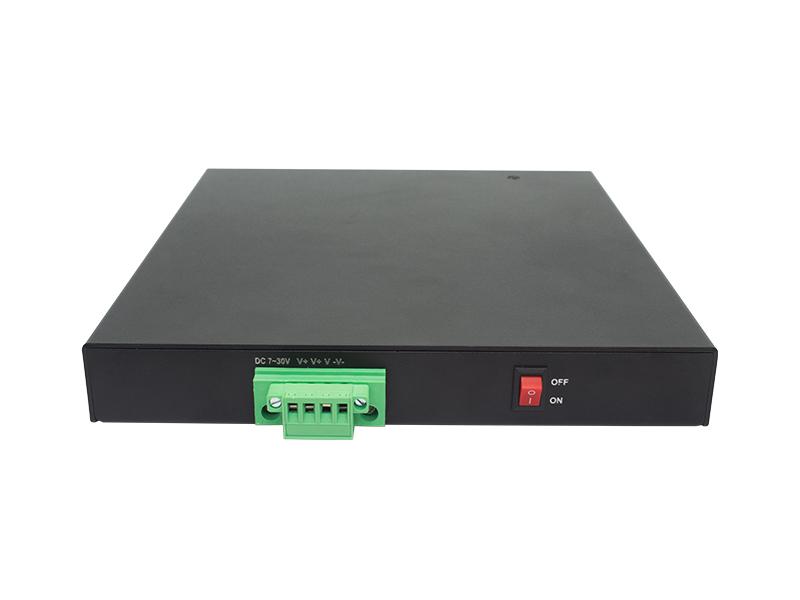

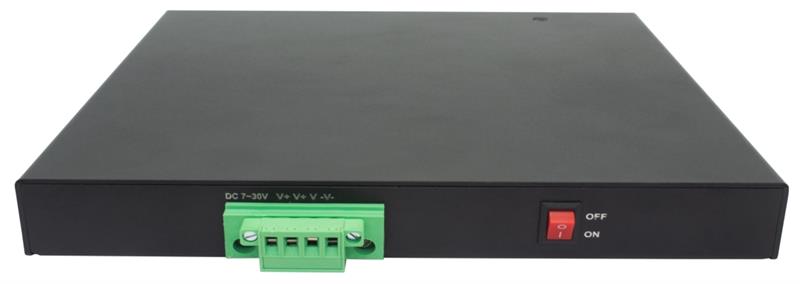

Fig.2 EDFA Indietro

Descrizione del pannello posteriore:

• DC 7~30V: interfaccia di alimentazione DC (selezionare V+ o V- tra i due)
• OFF ON: pulsante di commutazione

Caratteristiche

• Bassa cifra di rumore: tipica 5,0 dB
• Elevata planarità: tipica 1 dB
• Copre l'intera banda C: carrie 40/80ch o 48/96ch
• Modulo di alimentazione hot swap ridondante: 7-30 V CC può essere collegato a Mix
• Il valore della potenza ottica e l'impostazione della modalità di funzionamento: AGC o APC.
• Interfaccia di rete perfetta: interfaccia standard industriale RJ45 e RS232.
• Fornire software per computer di livello superiore, interrogare e configurare apparecchiature di amplificazione ottica, utilizzare la rete Ethernet o l'accesso alla porta seriale.

Specifiche del prodotto

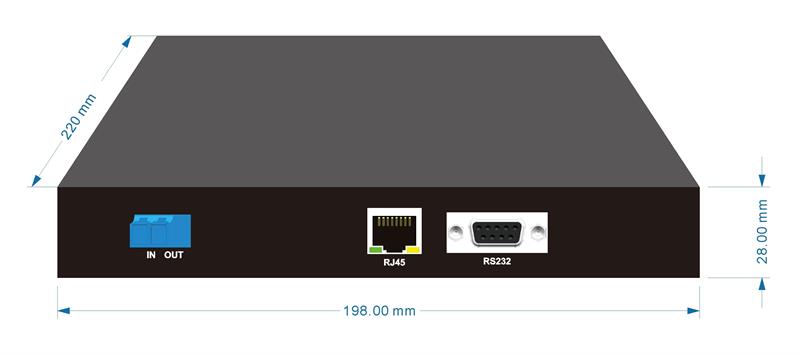

Dimensioni

Informazioni sull'ordine

Istruzioni per la connessione dell'amministratore di rete

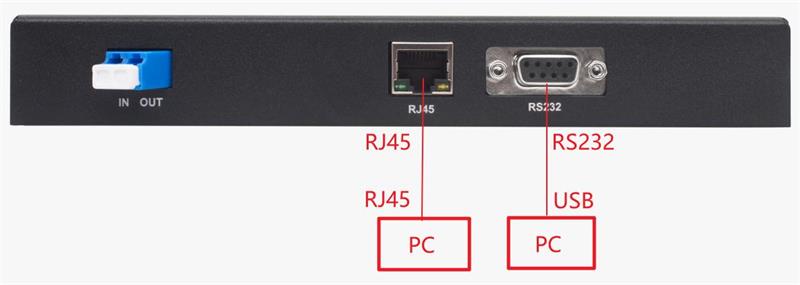

Può essere collegato fisicamente in due modi: tramite porta seriale Ethernet o RS232.

• l Connessione Ethernet: questo dispositivo e il personal computer devono essere collegati tramite un cavo di rete. Inserire l'IP predefinito di fabbrica "192.168.1.10" nella barra degli indirizzi del browser. I passaggi per l'operazione sono i seguenti:

Fare doppio clic per aprire il software speciale EDFA (è stata fornita la chiavetta USB).

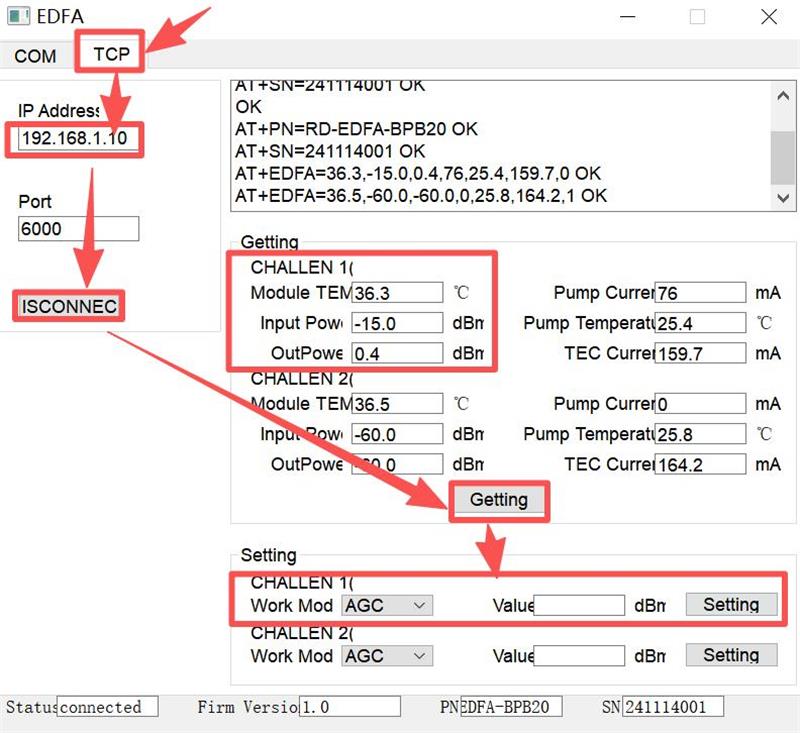

1） Fare clic su TCP → Inserire l'indirizzo IP → ISCONNEC → Ottenere → È possibile ottenere la potenza ottica del canale 1. (L'immagine sopra mostra l'apparecchiatura di amplificazione per il canale 1).

Nota: la porta 6000 è predefinita e non è in uso.

2) Se è necessario apportare modifiche, selezionare AGC o APC in Modalità Word, immettere i parametri preimpostati nel campo Valore, quindi fare clic su "Impostazione" per confermare.

a. Guadagno fisso AGC, ad esempio una specifica di guadagno 15 e uscita massima 20. L'intervallo regolabile di AGC è 15 ± 3 dB, ovvero tra 12 e 18 dB. Nella posizione "Valore", scrivere 15 come valore di guadagno.

b. L'uscita fissa dell'APC è compresa tra 5 e 20 dBm. L'intervallo regolabile dell'APC è compreso tra 5 e 20 dBm. La potenza di uscita di 15 cifre è indicata nella posizione "Valore".

• Collegamento RS232: collegare questo dispositivo al personal computer tramite la porta seriale. I passaggi operativi sono i seguenti:

1）Fare doppio clic per aprire il software dedicato per EDFA

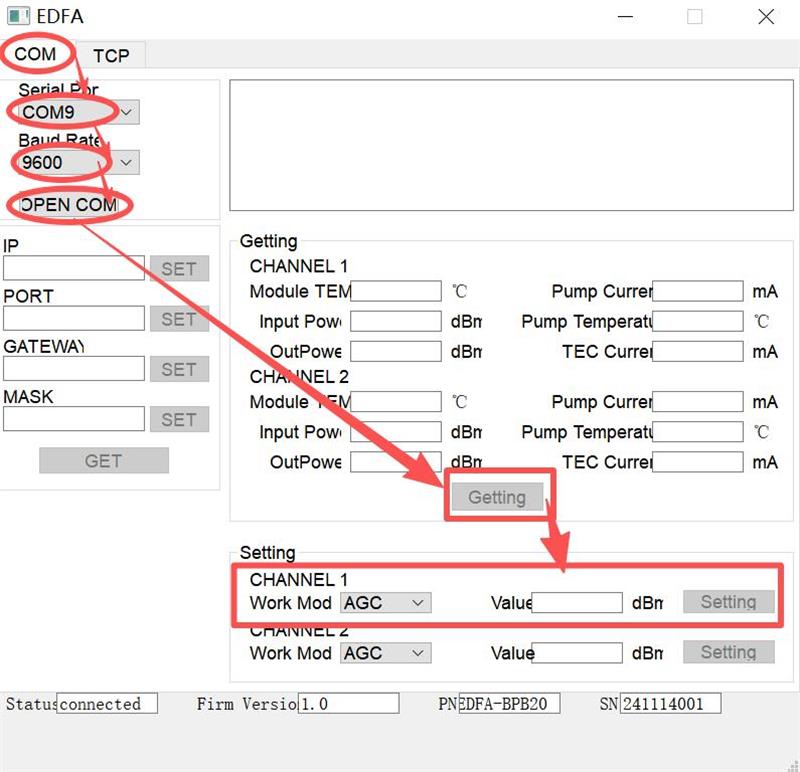

1） Fare clic su COM → Selezionare il numero di porta → Baud rate 9600 → APRI COM → "Ottenere" può ottenere la potenza ottica del canale 1. (L'immagine sopra mostra il dispositivo di amplificazione del 1° canale).

2) Se è necessario apportare modifiche, selezionare AGC o APC in Modalità Word, immettere i parametri preimpostati nel campo Valore, quindi fare clic su "Impostazione" per confermare.

La funzione è la stessa del TCP. È possibile scegliere il metodo di connessione per la gestione della rete in base alle proprie esigenze.

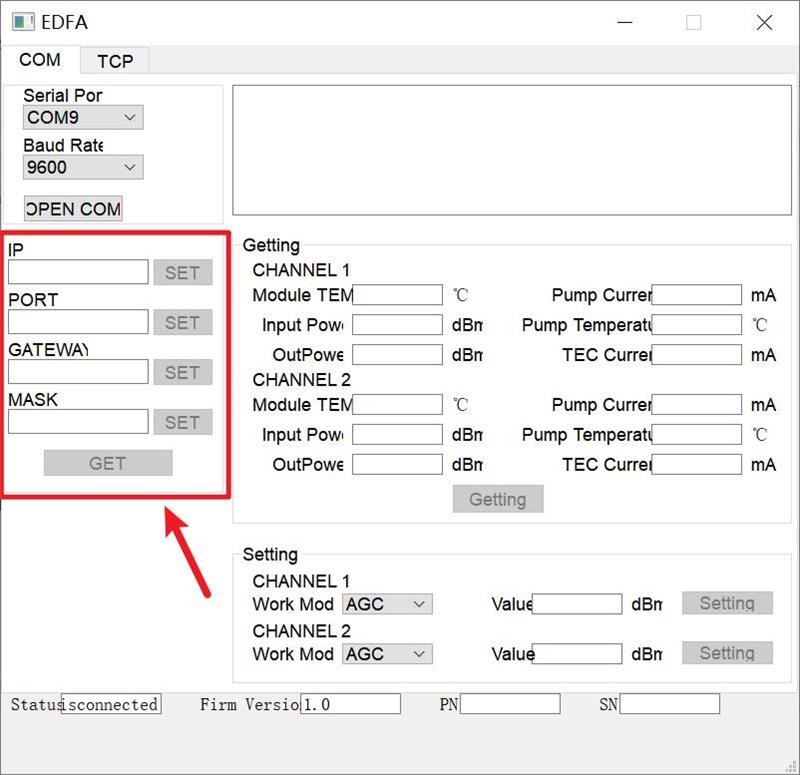

3) Quando ci si connette tramite RJ232, è possibile modificare l'indirizzo IP, il numero di porta, il gateway e la subnet mask del dispositivo. Dopo la modifica, quando si accede tramite TCP, è necessario utilizzare l'indirizzo IP e il numero di porta corrispondenti.
