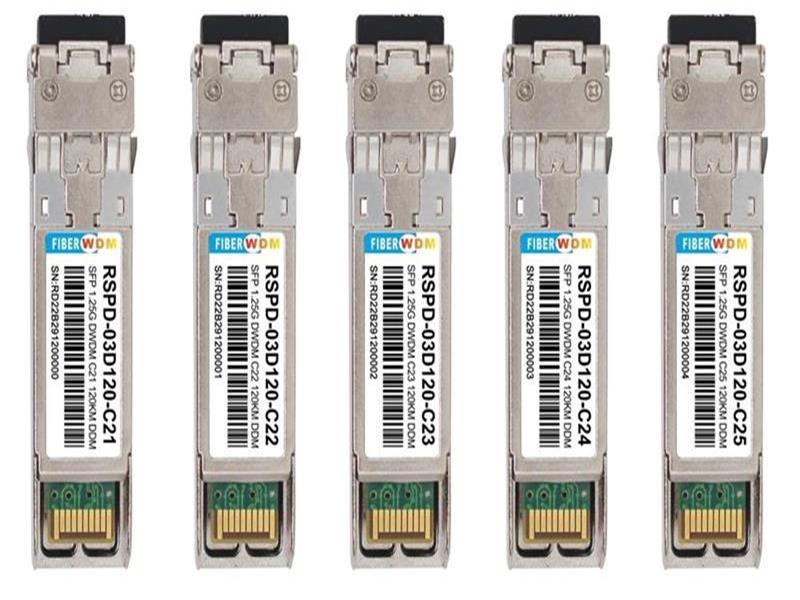

Ricetrasmettitore SFP DWDM da 1,25 Gb/s e 120 km

Ricetrasmettitore SFP DWDM da 1,25 Gb/s e 120 km

Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM COOLED DFB&PIN, Modalità singola

Caratteristiche:

• Collegabile a caldo
• Connettore LC duplex
• Velocità di trasmissione dati fino a 2,67 Gb/s
• Griglia ITU a 100 GHz, banda C
• Trasmettitore DWDM COOLED DFB, fotorivelatore PINTIA
• Collegamenti SMF fino a 120 km
• Interfaccia a 2 fili per specifiche di gestione conformi allo standard SFF 8472 per l'interfaccia di monitoraggio diagnostico digitale.
• Alimentazione: +3,3 V
• Consumo energetico <1,5 W
• Intervallo di temperatura: 0~ 70°C
• Conforme alla direttiva RoHS

Descrizione:

Il modulo RSPD-03D120-Cxx di FIBERWDM è un ricetrasmettitore ottico da 1,25 Gb/s estremamente compatto, ideale per applicazioni di comunicazione ottica seriale a 1,25 Gb/s. L'RSPD-03D120-Cxx converte un flusso di dati elettrici seriali da 1,25 Gb/s in un segnale ottico di uscita da 2,67 Gb/s e un segnale ottico di ingresso da 1,25 Gb/s in flussi di dati elettrici seriali da 1,25 Gb/s. L'interfaccia elettrica ad alta velocità da 2,67 Gb/s è pienamente conforme alle specifiche SFI.

Il trasmettitore DWDM COOLED DFB ad alte prestazioni e il ricevitore PINTIA ad alta sensibilità offrono prestazioni superiori per applicazioni Ethernet su collegamenti fino a 120 km.

Il modulo SFP è conforme agli standard SFF-8431 e SFF-8432. Le funzioni di diagnostica digitale sono disponibili tramite un'interfaccia seriale a 2 fili, come specificato nello standard SFF-8472.

Il fattore di forma completamente conforme allo standard SFP offre funzionalità hot-plug, facili aggiornamenti delle porte ottiche e basse emissioni EMI.

Valori massimi assoluti

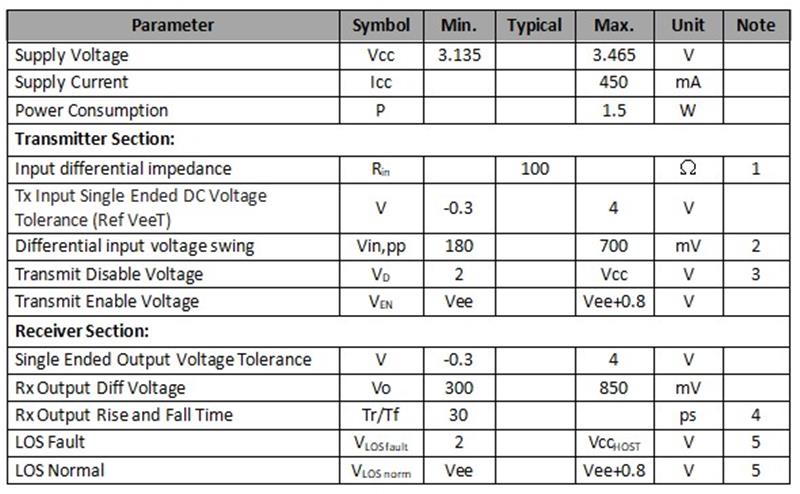

Caratteristiche elettriche (TOP = da 0 a 70 °C, VCC = da 3,135 a 3,465 Volt)

Nota:

1. Collegato direttamente ai pin di ingresso dati TX. Accoppiamento CA dai pin al circuito integrato del driver laser.

2. Secondo SFF-8431 Rev 3.0

3. Terminazione differenziale da 100 ohm.

4. 20%～80%

5. LOS è un'uscita open collector. Deve essere pull-up con una resistenza da 4,7 kΩ a 10 kΩ sulla scheda host. Il funzionamento normale è a livello logico 0; la perdita di segnale è a livello logico 1. La tensione di pull-up massima è di 5,5 V.

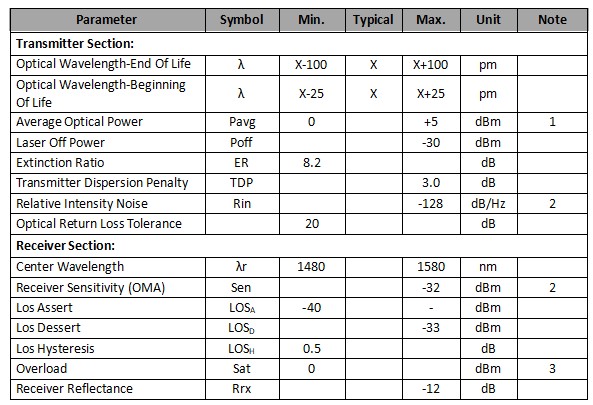

Parametri ottici (TOP = da 0 a 70 °C, VCC = da 3,135 a 3,465 Volt)

Nota:

1. I valori medi di potenza sono solo a scopo informativo. Fibre Channel

2. Riflessione di 12 dB.

3. Sovraccarico del ricevitore specificato in OMA e nelle peggiori condizioni di stress complessivo.

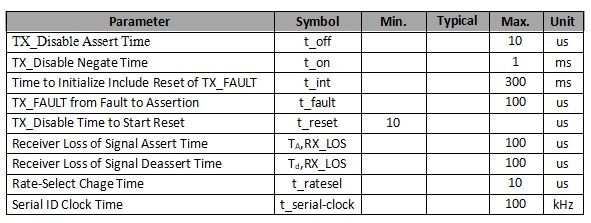

Caratteristiche temporali

Assegnazione dei pin

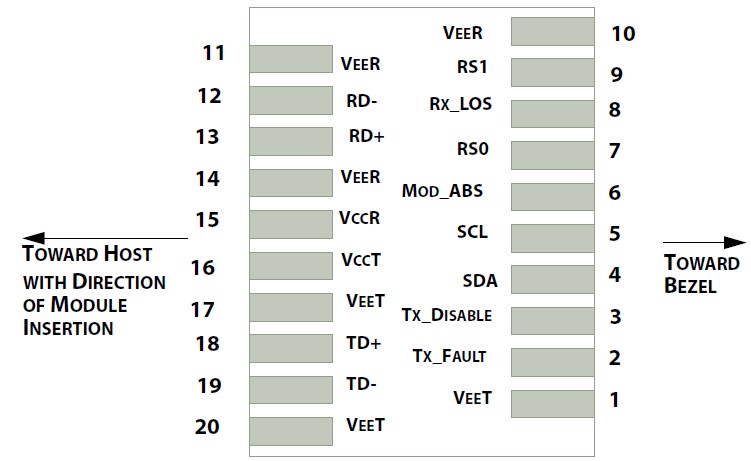

Schema dei numeri e dei nomi dei pin del blocco connettori della scheda host

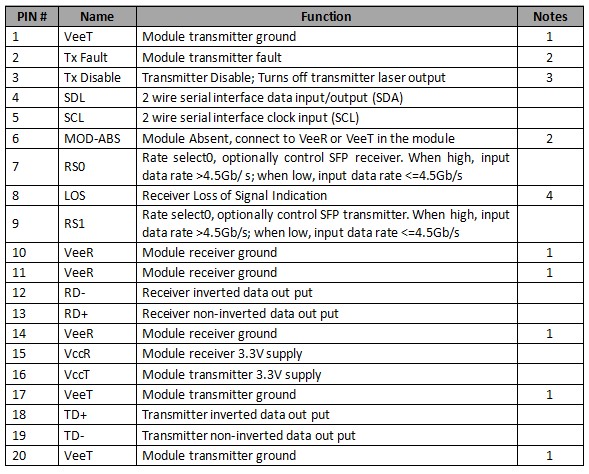

Definizioni delle funzioni dei pin

Nota:

1. I pin di massa del modulo devono essere isolati dall'involucro del modulo.

2. Questo pin è un pin di uscita open collector/drain e deve essere pull-up con una resistenza da 4,7 kΩ a 10 kΩ verso Host_Vcc sulla scheda host.

3. Questo pin deve essere collegato a VccT nel modulo con una resistenza di pull-up compresa tra 4,7 kΩ e 10 kΩ.

4. Questo pin è un pin di uscita open collector/drain e deve essere pull-up con una resistenza da 4,7 kΩ a 10 kΩ verso Host_Vcc sulla scheda host.

Informazioni e gestione della EEPROM del modulo SFP

I moduli SFP implementano il protocollo di comunicazione seriale a 2 fili come definito nello standard SFP-8472. Le informazioni sull'ID seriale dei moduli SFP e i parametri del Digital Diagnostic Monitor (DDM) sono accessibili tramite l'interfaccia I2C agli indirizzi A0h e A2h. La mappatura della memoria è riportata nella Tabella 1. Le informazioni dettagliate sull'ID (A0h) sono elencate nella Tabella 2. Le specifiche DDM sono presenti all'indirizzo A2h. Per maggiori dettagli sulla mappatura della memoria e sulle definizioni dei byte, fare riferimento allo standard SFP-8472, "Digital Diagnostic Monitoring Interface for Optical Transceivers". I parametri DDM sono stati calibrati internamente.

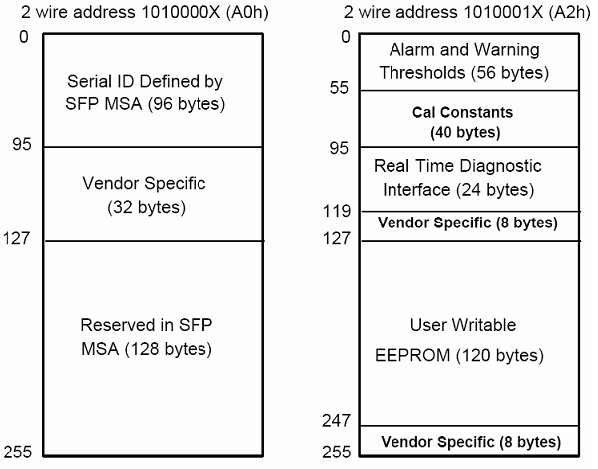

Tabella 1. Mappa della memoria diagnostica digitale (descrizioni specifiche dei campi dati)

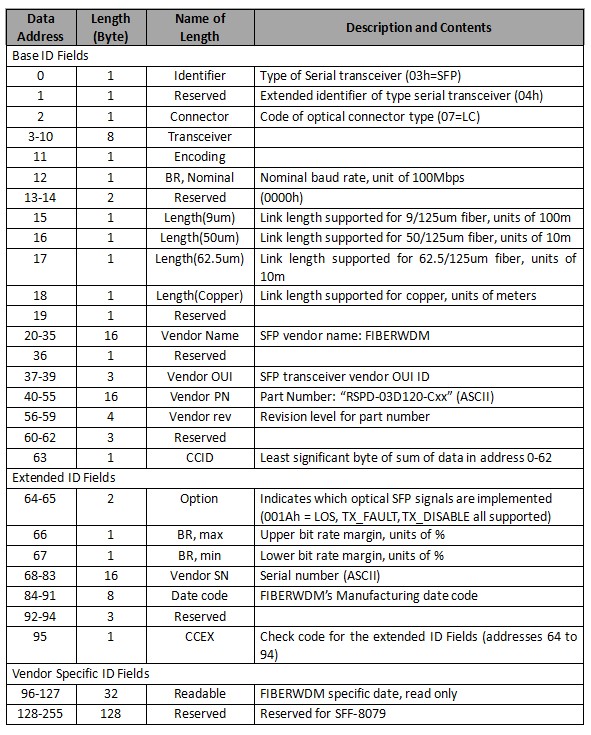

Tabella 2 - Contenuto della memoria ID seriale EEPROM (A0h)

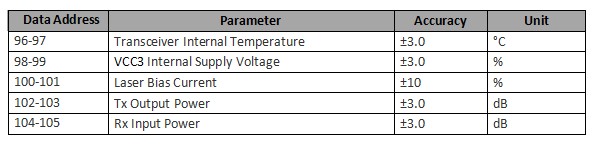

Caratteristiche del monitor diagnostico digitale

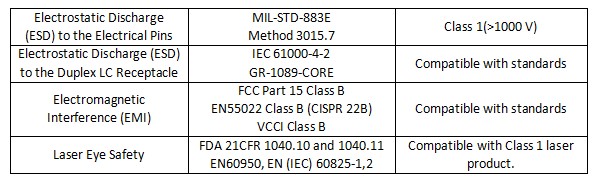

Conformità normativa

Il modello RSPD-03D120-Cxx è conforme ai requisiti e agli standard internazionali di compatibilità elettromagnetica (EMC) e di sicurezza (vedere i dettagli nella tabella seguente).

Circuito consigliato

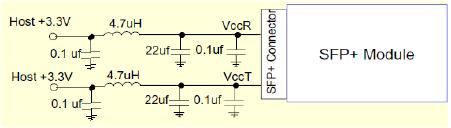

Circuito di alimentazione della scheda host consigliato

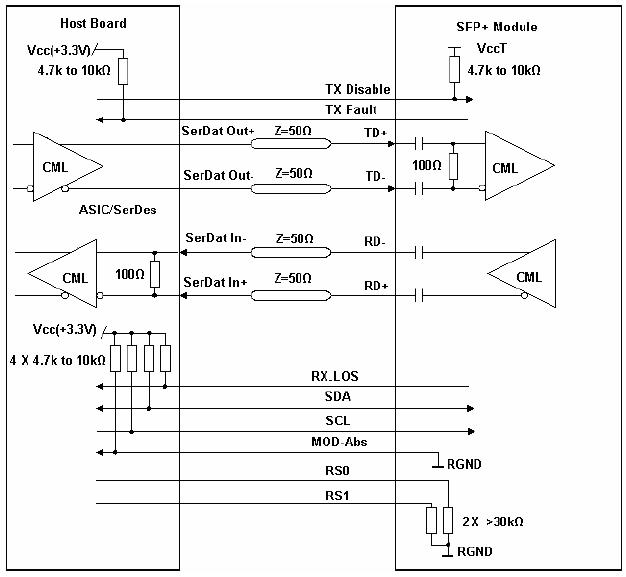

Circuito di interfaccia ad alta velocità consigliato

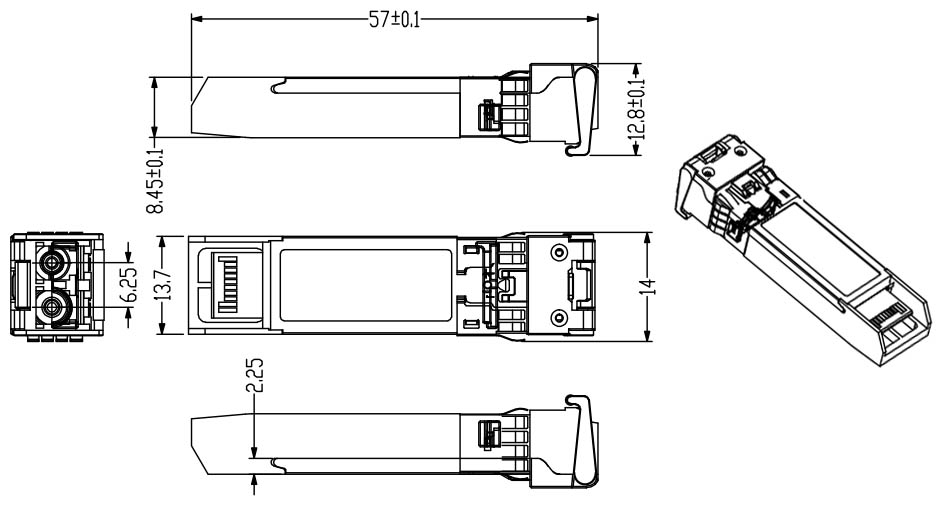

Dimensioni meccaniche

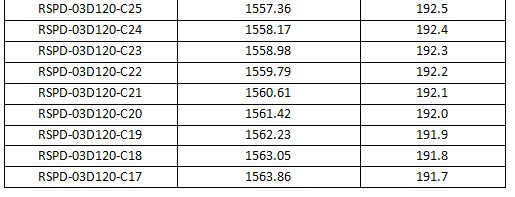

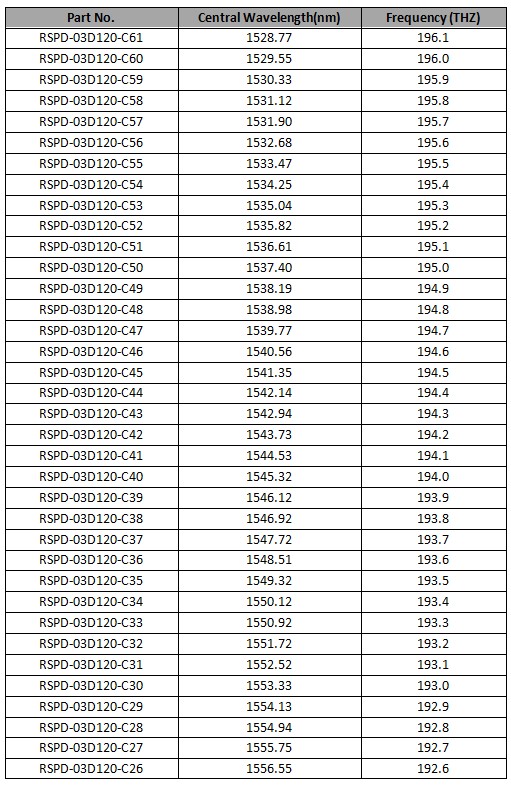

Informazioni sull'ordine:

RSPD-03D120-Cxx XX: lunghezza d'onda della griglia ITU da 100 GHZ
