I. Prefazione   Con la continua espansione dei cluster di calcolo IA, moduli ottici 800G non possono più soddisfare le esigenze del networking ad alta densità. I moduli ottici 1.6T sono diventati dispositivi fondamentali per l'interconnessione delle GPU e il networking backbone dei data center. I prodotti sono conformi allo standard IEEE 8×212.5Gbps PAM4 e sono suddivisi in due varianti di percorso ottico: DR4 a corto raggio e FR4 a medio raggio, abbinati a tre tipi di package: OSFP standard, OSFP224 e OSFP-XD. Di seguito viene fornita una breve analisi dei loro parametri e delle linee guida per la selezione.   II. Fondamenti tecnici principali dei moduli ottici 1.6T   moduli 1.6T adottano la segnalazione PAM4 a 212.5G abbinata a motori ottici fotonici al silicio, con un DSP integrato per la modellazione del segnale e la correzione degli errori. Supportano la commutazione dual-mode 800G/1.6T per consentire aggiornamenti di rete graduali. I livelli di consumo energetico sono chiaramente definiti:   OSFP standard: consumo energetico tipico di 20–26W OSFP224: dissipazione termica ottimizzata, con consumo energetico di 16–18W OSFP-XD: limite superiore di dissipazione termica superiore a 25W, adatto ad applicazioni ad alta potenza come l'ottica coerente     OSFP 1.6T 2×DR4 500m   III. Confronto tra le soluzioni di percorso ottico DR4 e FR4   I principali moduli ottici 1.6T si dividono in due categorie: DR4 parallelo a corto raggio e FR4 con multiplexing a divisione di lunghezza d'onda a medio raggio, ciascuno adattato a diversi scenari di networking. Le differenze principali sono le seguenti:   Voce del parametro 1.6T 2×DR4 1.6T 2×FR4 Architettura del percorso ottico Monomodale parallelo a 8 canali (due gruppi indipendenti a 4 canali) 2 gruppi di multiplexing a divisione di lunghezza d'onda CWDM4 Interfaccia / Fibra Doppi connettori MPO-12, che utilizzano 16 nuclei in fibra (8 trasmissione + 8 ricezione, 4 nuclei di riserva per connettore) Doppi connettori LC, che richiedono solo 2 nuclei in fibra Distanza di trasmissione ≤500 m (breve portata all'interno delle sale apparecchiature) ≤2 km (distribuzione campus a media portata) Caratteristiche principali La maggior parte dei progetti non dispone di controllo della temperatura; alcuni modelli a temperatura estesa includono un semplice micro-raffreddamento; basso costo e O&M semplice Chip integrato di controllo della temperatura per la divisione di lunghezza d'onda; consente un notevole risparmio di risorse in fibra; adatto per distanze medie e lunghe Scenari applicativi Interconnessione di rack di cluster AI, rete backbone Spine-Leaf all'interno della sala Interconnessione tra edifici, rete DCI del campus     1.6T OSFP-XD 2×FR4 2 km   IV. Analisi principale di tre formati di package   OSFP224 non è una specifica di package nuova completamente indipendente. Le sue dimensioni meccaniche e l'ingombro del cage sono pienamente compatibili con lo standard OSFP; solo la dissipazione termica interna e i cir...

I. Prefazione   Con l'adozione commerciale su larga scala delle tecnologie 400G e 800G e la graduale implementazione delle soluzioni 1.6T OSFP/OSFP-XD, il consumo energetico dei moduli ottici ad alta velocità è aumentato significativamente: il consumo energetico dei moduli 800G DR8 può raggiungere 15–18 W; il consumo energetico dei moduli coerenti 400G/800G ZR supera i 25 W; e il carico termico totale dei moduli ottici installati in uno switch completamente configurato a 32 porte si avvicina a 800 W, rendendo la gestione termica il principale collo di bottiglia nell'implementazione delle soluzioni di packaging OSFP.   L'alleanza OSFP MSA ha definito due architetture di raffreddamento standardizzate per i due principali paradigmi di raffreddamento dei data center—raffreddamento ad aria e raffreddamento a liquido: OSFP-IHS (dissipatore di calore integrato) e OSFP-RHS (dissipatore di calore montato su rack). Sebbene queste due configurazioni siano completamente compatibili per quanto riguarda percorsi elettrici, gestione CMIS e velocità di trasmissione, le loro strutture meccaniche, i percorsi di dissipazione del calore e gli scenari applicabili sono completamente diversi; di conseguenza, le posizioni dei cage non possono essere scambiate né utilizzate in modo intercambiabile. Basato sulla specifica OSFP MSA 5.22, questo articolo analizza sistematicamente le differenze tra le due architetture dei moduli e i rispettivi limiti prestazionali termici, fornendo una guida alla selezione e all'implementazione per cluster AI, data center cloud e ambienti HPC (High-Performance Computing).   2、OSFP-IHS (Radiatore integrato): definizione di base e caratteristiche strutturali     2.1 Specifiche fisiche hardware   L'IHS è la forma nativa dello standard OSFP, con dimensioni di 22,58 mm (larghezza) × 107,8 mm (profondità) × 13,0 mm (altezza); il corpo del modulo presenta alette di dissipazione del calore in alluminio pressofuso integrate, disponibili in due varianti secondarie: configurazione ad alette aperte e configurazione con alloggiamento chiuso. 1. Design ad alette aperte: alette di dissipazione del calore esposte sulla superficie superiore che scambiano direttamente calore con il flusso d'aria fronte-retro attraverso lo chassis, aumentando l'area di dissipazione del calore del 30% rispetto ai moduli con superficie superiore piatta; 2. Alloggiamento chiuso: il design con alette integra una custodia protettiva che combina la protezione dalla polvere con una dissipazione del calore di base, rendendolo adatto a sale server con ambienti ad alta presenza di polvere.   2.2 Logica di conduzione della dissipazione del calore   Percorso di dissipazione del calore: modulo DSP / chip laser $ightarrow$ dissipatore di calore in alluminio integrato $ightarrow$ condotto dell'aria dello chassis dello switch per il raffreddamento convettivo; la capacità di dissipazione del calore è completamente sostenuta dal modulo stesso, senza dipendere da ulteriori strutture di conduzion...

I. Panoramica   La dispersione cromatica è ampiamente riconosciuta come un vincolo fondamentale per la qualità della trasmissione dei segnali ottici ad alta velocità. I segnali ottici a diverse lunghezze d'onda viaggiano a velocità variabili nelle fibre ottiche, causando l'allargamento del segnale e l'interferenza intersimbolica. Per i collegamenti ad alta velocità da 100G e superiori, la distorsione del segnale deve essere corretta tramite moduli di compensazione della dispersione (DCM) o complessi algoritmi DSP.   Come prima finestra di trasmissione commerciale nelle comunicazioni in fibra ottica, la banda O (1260–1360 nm) offre un vantaggio tecnico fondamentale: è la finestra intrinseca a dispersione zero per le fibre ottiche monomodali standard G.652. Sfruttando questa caratteristica, Ruidong Technology ha lanciato una soluzione di trasmissione 100G che integra O-BAND e DWDM MUX/DEMUX.   II. Vantaggi principali   Senza compensazione della dispersione con architettura semplificata  Il collegamento non richiede dispositivi DCM, riducendo l'accumulo di apparecchiature e la perdita del percorso ottico. I costi hardware e O&M sono inferiori rispetto ai sistemi DWDM C-band per tratte medio/brevi.   Bassa distorsione e bassa latenza per servizi ad alta velocità PAM4  I moduli adottano la modulazione PAM4 bidirezionale, con DSP integrato e algoritmi di correzione degli errori PFEC per sopprimere la distorsione del segnale e ridurre la latenza di trasmissione. Sono ideali per scenari a bassa latenza come il calcolo finanziario e l'interazione cloud in tempo reale.   Diversi modelli che coprono tutti gli scenari da 0 a 40 km  L'intera linea di prodotti adotta un'architettura passiva di divisione della lunghezza d'onda. I moduli ottici da 10/25/40 km abbinati a dispositivi WDM passivi supportano trasmissioni da 10–30 km; il modulo ottico da 60 km, con un margine di potenza ottica sufficiente, può raggiungere un massimo di 40 km se abbinato a dispositivi WDM passivi, risultando applicabile all'interconnessione dei data center, al fronthaul 5G e alle reti portanti metropolitane.   Rispetto al DWDM C-band tradizionale (1530–1565 nm): la banda C presenta la minore attenuazione della fibra ottica e supporta l'amplificazione a lunga distanza EDFA, ma soffre di elevata dispersione cromatica. Per collegamenti a breve/media distanza superiori a 100G, sono obbligatorie apparecchiature dedicate per la compensazione della dispersione, con conseguenti costi complessivi di sistema, consumo energetico e ingombro superiori rispetto alla soluzione O-Band.   In generale, la banda O sacrifica parte delle prestazioni di attenuazione della fibra ottica in cambio di un'architettura a dispersione zero e a basso costo, rendendola l'opzione più conveniente per la trasmissione 100G in scenari medio/brevi da 10–40 km.     (Immagine: DWDM MUX/DEMUX O-BAND a 16CH, LC/UPC, rack 1U)   III. Caratteristiche del modulo ottico   Ruidong Serie di moduli ottici O-Band RQ-100GDO40-XXXXd...

(Fiberwdm Tutti i diritti riservati)   Tag: Amplificatore ottico, GPON, XGPON, XGSPON   I. Punti critici nella distribuzione delle reti industriali   Con tre generazioni di PON (GPON, XGPON, XGSPON) che coesistono nelle reti esistenti, il networking tradizionale presenta generalmente i seguenti problemi:   Standard delle apparecchiature incompatibili Gli amplificatori tradizionali supportano solo uno standard PON 10G. Le apparecchiature GPON e 10G PON devono essere acquistate separatamente, con conseguente ampia varietà di dispositivi, elevati costi di esercizio e manutenzione e forte pressione sulla gestione delle scorte di ricambi. Distanza di trasmissione insufficiente I sistemi PON standard supportano solo una distanza di trasmissione di circa 10 km. Per i cavi ottici a lunga distanza nelle aree rurali e montane, insieme alle perdite di giunzione e di splitting ottico, la potenza ottica sul lato remoto è insufficiente, rendendo impossibile l’attivazione del servizio utente e limitando la distribuzione centralizzata degli OLT. Capacità di splitting limitata L’espansione della capacità con un alto rapporto di splitting causa perdite significative e il margine di potenza ottica esistente è insufficiente. L’espansione della capacità può essere ottenuta solo aggiungendo schede OLT e cavi dorsali in fibra ottica, con conseguenti alti costi di costruzione e lunghi cicli di progetto. Frequenti problemi di segnale ottico debole sulle linee obsolete Le linee GPON esistenti soffrono di invecchiamento e di elevate perdite causate dallo splitting multi-stadio. I terminali presentano a lungo termine un segnale ottico debole, con conseguenti frequenti disconnessioni, guasti intermittenti e inefficienza nelle ripetute operazioni di O&M. Principali svantaggi delle soluzioni di rilancio tradizionali La conversione OEO (Ottico-Elettrico-Ottico) introduce latenza ed è incompatibile con segnali burst. Gli amplificatori ottici ordinari supportano solo una singola banda di lunghezza d’onda e non possono compensare simultaneamente le perdite multi-lunghezza d’onda sia in uplink che in downlink.   II. Panoramica del prodotto e valori fondamentali   RD-XG3-POA è un amplificatore ottico a spettro ampio progettato per sistemi PON di tutte le generazioni, che copre le bande di lunghezza d’onda complete di GPON, XGPON e XGSPON. Si applica a reti a standard singolo o a reti ibride GPON+XGPON e GPON+XGSPON. Senza conversione ottico-elettrico-ottico lungo tutto il percorso di trasmissione, consente la consegna trasparente dei servizi senza modificare l’architettura o le configurazioni della rete originale. Può affrontare in modo uniforme quattro esigenze principali: estensione a lunga distanza, espansione della capacità, correzione del segnale ottico debole ed espansione delle fibre ottiche.   2.1 Funzioni principali   Estensione a lunga distanza Aumenta il margine di potenza del collegamento di 8–12 dB ed estende la distanza di trasmissione fino a 0–40 km, supportando l...

(Fiberwdm Tutti i diritti riservati) In questo caso, viene presentata la soluzione di ottimizzazione della nostra azienda per i problemi di stabilità del servizio causati dall'implementazione di moduli ottici multimodali 100G nella rete attiva di un cluster di potenza di calcolo aziendale. Analizzando i problemi di corrispondenza e adattamento tra distanza di trasmissione e moduli/cavi ottici, è stata formulata una soluzione sostitutiva basata su scenari per moduli ottici multimodali/monomodali, che ha risolto completamente i guasti di rete e garantito la stabilità della comunicazione tra cabinet nel cluster di potenza di calcolo. I. Contesto del progetto Un cluster di potenza di calcolo aziendale implementato Moduli ottici multimodali QSFP28 100G SR4 su larga scala nella sua rete attiva per l'interconnessione di nodi di potenza di calcolo e dispositivi di rete tra i cabinet. Durante l'attività aziendale si verificavano frequenti problemi di instabilità delle comunicazioni, che influivano sulla normale pianificazione e trasmissione dei dati del cluster di potenza di calcolo. Era quindi necessario individuare i problemi e formulare una soluzione ottimizzata. II. Risoluzione dei problemi e analisi delle cause principali Il nostro team tecnico ha condotto un'indagine completa sulla topologia della rete in tempo reale, sui collegamenti di trasmissione ottica e sulla configurazione hardware, e ha individuato il problema principale nella mancata corrispondenza tra le specifiche di trasmissione dei moduli ottici e la distanza effettiva del collegamento, come descritto di seguito: Il cliente ha a disposizione un gran numero di scenari di connessione tra cabinet e la distanza di trasmissione effettiva di alcuni collegamenti in fibra ottica supera di gran lunga le aspettative, superando addirittura i 100 metri. Il QSFP28 100G SR4 è un modulo ottico multimodale e la sua distanza di trasmissione è limitata dalle specifiche dei cavi ottici multimodali supportati: i cavi ottici OM3 supportano una distanza di trasmissione massima di 70 metri, mentre i cavi ottici OM4 supportano una distanza di trasmissione massima di 100 metri. La trasmissione a lunga distanza senza margine causerà attenuazione della potenza ottica e distorsione del segnale, causando direttamente instabilità aziendale. Sebbene alcuni collegamenti a breve distanza (entro 50 metri) non superino il limite di distanza, i cavi MPO di supporto presentano un'elevata perdita di inserzione, che aggrava ulteriormente il problema di attenuazione del segnale dei collegamenti multimodali. III. Soluzione personalizzata In combinazione con la distribuzione della distanza di collegamento del cluster di potenza di calcolo, la compatibilità dell'hardware di rete attivo e il principio di ottimizzazione dei costi, è stata formulata una soluzione ottimizzata basata su scenari per l'abbinamento di moduli ottici e cavi ottici classificati in base alla distanza di trasmissione. Il fulcro è "l'ottimizzazione delle stru...

(Fiberwdm Tutti i diritti riservati) Parole chiave: GPON, XGS-PON, CATV, CEx-WDM, FWDM Nell'era dell'efficiente trasmissione delle reti in fibra ottica e della loro evoluzione fluida, la tecnologia Wavelength Division Multiplexing (WDM) è diventata la chiave per migliorare il tasso di utilizzo delle risorse in fibra ottica e realizzare la coesistenza di più servizi. Grazie alla sua esperienza tecnica nel campo delle comunicazioni ottiche, Fibra WDM fornisce soluzioni efficienti e flessibili per le moderne reti di accesso attraverso le sue apparecchiature della serie FWDM e della serie CEx-WDM. Contesto e sfide Con l'espansione dei servizi offerti dalle reti di accesso a video ad alta definizione, cloud computing e applicazioni IoT, la fibra ottica fino a X (FTTx) è diventata la scelta ideale grazie al suo enorme potenziale di larghezza di banda, e la tecnologia Passive Optical Network (PON) è diventata la tecnologia di riferimento per le reti di accesso cablate. Tuttavia, l'infrastruttura di rete si trova ad affrontare sfide senza precedenti nell'integrazione di servizi vecchi e nuovi, nei costi di aggiornamento e in altri aspetti. Conflitto tecnologico intergenerazionale: diverse generazioni di tecnologie PON (come GPON e XGS-PON) utilizzano diverse lunghezze d'onda a monte e a valle. L'accesso di OLT di nuova tecnologia e ONU di vecchia tecnologia a ODN comporterà la mancata attivazione a causa di conflitti di lunghezza d'onda. Costi di aggiornamento elevati: gli aggiornamenti di rete tradizionali richiedono la risistemazione o la ristrutturazione su larga scala dei collegamenti in fibra ottica, con conseguenti elevati costi di materiali e manodopera, nonché un lungo ciclo di costruzione. Distribuzione rigida dei servizi: l'ODN tradizionale solitamente trasporta solo un tipo di servizio PON, che non può soddisfare contemporaneamente le esigenze del servizio XGS-PON degli utenti di fascia alta e le esigenze del servizio GPON+CATV delle famiglie comuni, rendendo impossibile ottenere una distribuzione dei servizi raffinata. Esitazione nella strategia di investimento: esitazione strategica degli operatori dovuta alla preoccupazione che le nuove tecnologie rendano obsolete le vecchie apparecchiature o le risorse esistenti. Principi tecnici I nostri prodotti delle serie FWDM e CEx-WDM sono sviluppati per risolvere i principali problemi sopra menzionati. Adottano la tecnologia WDM per trasmettere simultaneamente più segnali ottici di diverse lunghezze d'onda su un'unica fibra ottica, consentendo di realizzare in modo efficiente la sintesi e la separazione di segnali multiservizio e di migliorare notevolmente il tasso di utilizzo delle risorse in fibra ottica. Offriamo due serie di prodotti: la serie FWDM e la serie CEx-WDM, disponibili nel tipo di scheda plug-in LGX o nel tipo di dispositivo integrato 1U. Caratteristiche tecniche del prodotto La serie FWDM si basa sulla tecnologia di filtraggio a film sottile, in grado di separare o combinare accurata...

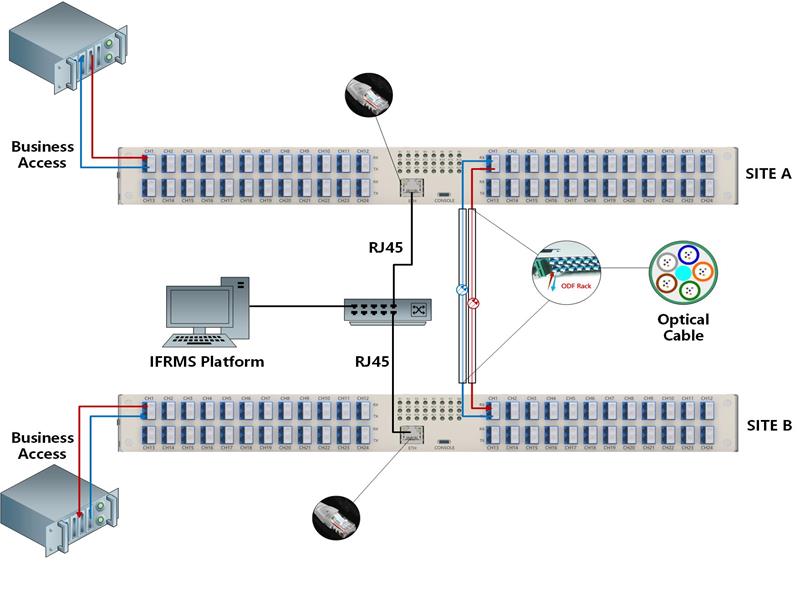

(Fiberwdm Tutti i diritti riservati) Parole chiave: Gestione e rilevamento della fibra ottica, avviso precoce dei guasti, visualizzazione Con la rapida espansione delle reti in fibra ottica, lo spreco invisibile di risorse sta silenziosamente aumentando i costi operativi. Con la continua crescita delle dimensioni delle reti, un gran numero di risorse in fibra ottica inutilizzate o sottoutilizzate non solo causa sprechi, ma fa anche aumentare i costi di manutenzione. L'Idle Fiber Resource Management System (IFRMS), sviluppato in modo indipendente da Fibra WDM , realizza una gestione e un controllo efficienti delle risorse in fibra ottica attraverso tecnologie intelligenti, ottimizzando le prestazioni della rete e riducendo i costi operativi. Contesto e sfide Con il rapido sviluppo delle tecnologie 5G, cloud computing e Internet of Things (IoT), la domanda di larghezza di banda di rete ha registrato una crescita esponenziale. Tuttavia, a causa della massiccia posa di cavi ottici, la gestione e la manutenzione sono diventate sfide importanti. La gestione tradizionale della fibra ottica si basa su registrazioni manuali ed etichette cartacee da parte del personale addetto alla posa, con conseguente bassa efficienza e alti tassi di errore. Negli ambienti di rete su larga scala, i gestori spesso faticano a comprendere con precisione lo stato di utilizzo attuale (inattivo/in uso) della fibra ottica. Questa mancanza di supporto dati per la pianificazione e l'ottimizzazione della rete porta allo spreco inattivo di risorse in fibra ottica. Quando si verificano guasti alla rete, il personale addetto alla manutenzione deve dedicare molto tempo all'individuazione dei problemi, prolungando l'interruzione delle attività. Questa contraddizione è diventata sempre più evidente con lo sviluppo delle reti. Principi tecnici del sistema L'Idle Fiber Resource Management System (IFRMS) è un sistema di gestione intelligente specificamente sviluppato per affrontare le problematiche sopra menzionate. Integra tecnologia di rilevamento della fibra ottica, algoritmi di analisi intelligenti e strumenti di gestione automatizzati per identificare rapidamente le risorse in fibra ottica inutilizzate e migliorarne l'utilizzo. Dotato di un'interfaccia di piattaforma efficiente e concisa, realizza una gestione visiva completa delle risorse in fibra ottica. Il sistema offre due specifiche: IFMS-24-1U (24 core) e IFMS-48-1U (48 core), entrambe con design del telaio standard 1U. Caratteristiche tecniche principali Supporta fino a 48 accessi core, inclusi 24 servizi dual-core e 24 canali di rilevamento dual-core. Funzionamento simultaneo di servizi (1310/1550nm) e rilevamento (1610nm) senza interferenze reciproche. Nessun impatto sulla normale comunicazione aziendale in caso di interruzione di corrente o malfunzionamento delle apparecchiature. Valore funzionale fondamentale Monitoraggio in tempo reale e allerta precoce La sorgente luminosa del sistema emette un segnale continuo per monito...

Applicazioni di breakout 400G (Fiberwdm Tutti i diritti riservati) Parole chiave: 400G QSFP-DD , 400G Breakout, 400G A 4X100G 400G QSFP-DD a 4X100G QSFP28 Come convertire 400G QSFP-DD in 4x 100G? Soluzione 1: Cavo AOC Cavo di breakout AOC da 400G QSFP-DD a 4X100G QSFP56 Soluzione 2: Cavo DAC Cavo di breakout da 400G QSFP-DD a 4x100G QSFP56 DAC Soluzione 3: 400G QSFP-DD DR4 A 4X100G DR1 Con cavo breakout MPO A 4*DLC SM 400G QSFP-DD DR4 SM 1310nm MPO-12 100G QSFP28 DR1 SM 1310nm Lambda singolo 2*LC Cavo di collegamento Breakput MPO-12 a 4*DLC SM Soluzione 4: 400G QSFP-DD LR4 a 4X100G LR1 con CWDM MUX/DEMUX 400G QSFP-DD LR4 CWDM4 (1271/1291/1311/1331) 2*LC 100G QSFP28 LR1 CWDM lambada singola 2*LC (1271/1291/1311/1331) CWDM MUX/DEMUX Doppia Fibra 4ch (1271/1291/1311/1331) In qualità di fornitore leader di componenti ottici e apparecchiature di rete ottica, Fibra WDM si concentra sulla fornitura di prodotti di interconnessione ottica ad alte prestazioni e soluzioni di connessione ottica DCI per operatori nazionali ed esteri, fornitori di servizi cloud, integratori di sistemi, aziende Internet, centri di elaborazione dati, intelligenza artificiale, cloud computing, edge computing, ecc.

Riflettore con reticolo in fibra di Bragg (FBG) (Fiberwdm Tutti i diritti riservati) Parole chiave: riflettore in fibra ottica FBGï¼Filtro terminale con reticolo in fibraï¼Riflettore FBGï¼1625/1650 OTDR Ilriflettore in fibra di Bragg (FBG), noto anche come filtro a reticolo in fibra di Bragg, viene generalmente installato all'estremità anteriore dell'unità di rete ottica (ONU) nelle reti ottiche. Utilizza reticoli in fibra di Bragg per riflettere i segnali della linea in fibra ottica a lunghezze d'onda specifiche (1625 nm +/- 5 nm, +/- 10 nm o 1650 nm +/- 5 nm, +/- 10 nm). Collegando un sistema di misurazione ottica alla sezione anteriore dello sdoppiatore di fibra ottica, quando viene rilevata la presenza di queste lunghezze d'onda centrali, indica che la connessione di fibra ottica all'estremità dell'utente è normale. Se la lunghezza d'onda centrale è assente o il valore di riflessione è basso, ciò suggerisce un danno o una rottura della fibra ottica all'estremità dell'utente, che richiede manutenzione. Ciò consente il rilevamento online e rapido della continuità della linea. Altre lunghezze d'onda di comunicazione, non essendo lunghezze d'onda di riflessione intrinseche del reticolo di Bragg in fibra, passeranno normalmente con bassa perdita, quindi non avendo alcun impatto sulla normale comunicazione. Applicazione del prodottoï¼ Il riflettore FBG (Fiber Bragg Grating) è installato all'estremità anteriore dell'ONU (Optical Network Unit) in una rete ottica PON (Passive Optical Network), lavorando in combinazione con un OTDR (Optical Time Domain Reflectometer) per ottenere rilevamento e diagnosi di collegamenti ottici. tipo di prodottoï¼ LC/APC Yin-Yang SC/APC Yin-Yang Il riflettore in fibra FBG fornito da FiberWDM vanta vantaggi quali bassa perdita di inserzione, elevata riflettività e facilità di installazione. È un dispositivo ottico ideale per il monitoraggio dei collegamenti di rete ed è ampiamente utilizzato in campi quali reti PON, test OTDR, test dell'ufficio centrale, FTTX e altro ancora.
