Parole chiave: Gestione e rilevamento della fibra ottica, avviso precoce dei guasti, visualizzazione

Con la rapida espansione delle reti in fibra ottica, lo spreco invisibile di risorse sta silenziosamente aumentando i costi operativi. Con la continua crescita delle dimensioni delle reti, un gran numero di risorse in fibra ottica inutilizzate o sottoutilizzate non solo causa sprechi, ma fa anche aumentare i costi di manutenzione. L'Idle Fiber Resource Management System (IFRMS), sviluppato in modo indipendente da Guangzhou Ruidong Electronic Technology Co., Ltd. , realizza una gestione e un controllo efficienti delle risorse in fibra ottica attraverso tecnologie intelligenti, ottimizzando le prestazioni della rete e riducendo i costi operativi.

Contesto e sfide

Con il rapido sviluppo delle tecnologie 5G, cloud computing e Internet of Things (IoT), la domanda di larghezza di banda di rete ha registrato una crescita esponenziale. Tuttavia, a causa della massiccia posa di cavi ottici, la gestione e la manutenzione sono diventate sfide importanti.

• La gestione tradizionale della fibra ottica si basa su registrazioni manuali ed etichette cartacee da parte del personale addetto alla posa, con conseguente bassa efficienza e alti tassi di errore.
• Negli ambienti di rete su larga scala, i gestori spesso faticano a comprendere con precisione lo stato di utilizzo attuale (inattivo/in uso) della fibra ottica. Questa mancanza di supporto dati per la pianificazione e l'ottimizzazione della rete porta allo spreco inattivo di risorse in fibra ottica.
• Quando si verificano guasti alla rete, il personale addetto alla manutenzione deve dedicare molto tempo all'individuazione dei problemi, prolungando l'interruzione delle attività. Questa contraddizione è diventata sempre più evidente con lo sviluppo delle reti.

Principi tecnici del sistema

L'Idle Fiber Resource Management System (IFRMS) è un sistema di gestione intelligente specificamente sviluppato per affrontare le problematiche sopra menzionate. Integra tecnologia di rilevamento della fibra ottica, algoritmi di analisi intelligenti e strumenti di gestione automatizzati per identificare rapidamente le risorse in fibra ottica inattive e migliorarne l'utilizzo. Dotato di un'interfaccia di piattaforma efficiente e concisa, realizza una gestione visiva completa delle risorse in fibra ottica.

Il sistema offre due specifiche: IFMS-24-1U (24 core) e IFMS-48-1U (48 core), entrambe con design del telaio standard 1U.

Caratteristiche tecniche principali

• Supporta fino a 48 accessi core, inclusi 24 servizi dual-core e 24 canali di rilevamento dual-core.
• Funzionamento simultaneo di servizi (1310/1550nm) e rilevamento (1610nm) senza interferenze reciproche.
• Nessun impatto sulla normale comunicazione aziendale in caso di interruzione di corrente o malfunzionamento delle apparecchiature.

Valore funzionale fondamentale

• Monitoraggio in tempo reale e allerta precoce

La sorgente luminosa del sistema emette un segnale continuo per monitorare in tempo reale lo stato di perdita dei collegamenti in fibra ottica. Supporta un meccanismo di allarme a due livelli, che consente di impostare soglie di avviso di perdita e soglie di allarme per rilevare tempestivamente potenziali problemi e consentire risposte rapide.

• Piattaforma visiva

Il sistema supporta un'implementazione flessibile. Può essere gestito visivamente da un singolo punto tramite la gestione della rete WEB o visivamente unificata a livello globale delle apparecchiature e delle risorse in fibra ottica tramite una piattaforma integrata.

• Gestione intelligente delle risorse

Le funzioni complete di gestione dei permessi supportano l'impostazione delle funzioni e la suddivisione regionale per diversi utenti. Gestisce con precisione lo stato di utilizzo del core in fibra, visualizzando le condizioni di perdita, le informazioni sul sito e gli identificatori per ottenere una gestione unificata delle risorse.

• Registrazione e analisi dei dati

Genera grafici storici delle curve di perdita dei cavi ottici, supportando il monitoraggio e la registrazione dei dati in diversi periodi di tempo per fornire una base per l'ottimizzazione della rete e la pianificazione degli aggiornamenti.

Scenari applicativi

• Interconnessione del data center

Il monitoraggio in tempo reale dello stato dei collegamenti di interconnessione e la rapida individuazione delle risorse in fibra ottica inutilizzate migliorano significativamente la velocità di risposta all'espansione aziendale.

• Operazioni di telecomunicazioni

Dati accurati sulle risorse aiutano gli operatori di telecomunicazioni a pianificare e ampliare la rete in modo più razionale, riducendo gli investimenti ciechi. La funzione di allerta precoce aiuta gli operatori di telecomunicazioni a rilevare in anticipo potenziali guasti e a migliorare la qualità del servizio.

• Reti aziendali

Grazie all'interfaccia intuitiva del sistema e alle funzioni di gestione remota, anche il personale non professionista può comprendere facilmente l'utilizzo delle risorse in fibra ottica e ottimizzare le strutture di rete.

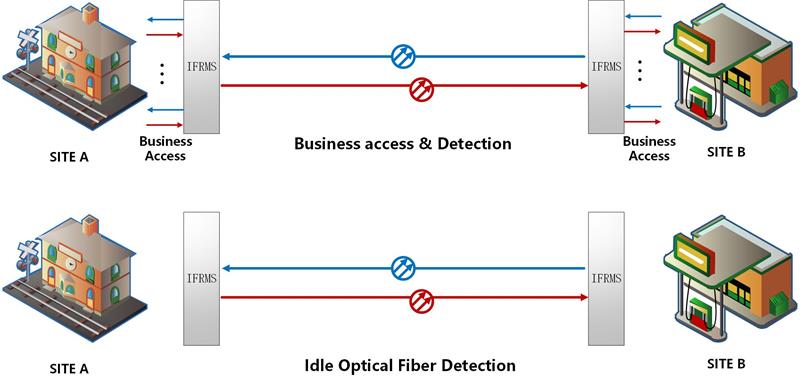

Diagramma applicativo del sistema di gestione delle risorse in fibra inattiva

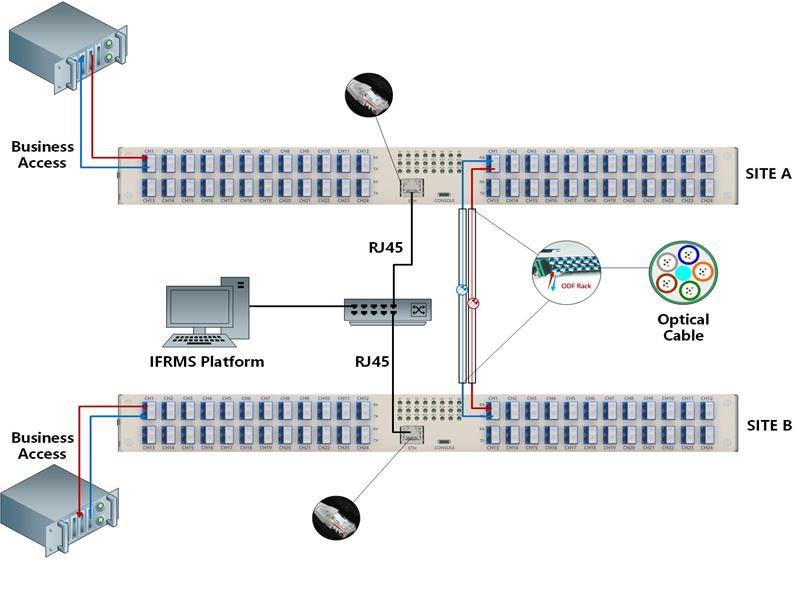

Schema di collegamento della fibra del sistema di gestione delle risorse in fibra inattiva

Vantaggi tecnici

• Elevata integrazione: supporta l'accesso in fibra ottica a 48 core (accesso al servizio in fibra duale a 24 core) nello spazio 1U.
• Rilevamento preciso: intervallo di rilevamento della potenza ottica da -40 dBm a +1 dBm, precisione di ±5% e risoluzione di 0,01 dB.
• Stabile e affidabile: stabilità di uscita a lungo termine di ±0,1 dB/8 h (20 °C) e perdita di inserzione di ≤1,0 dB.
• Adattabilità flessibile: supporta più interfacce come LC/PC e MPO/PC.
• Personalizzabile: opzioni monomodali (SM) e multimodali (MM) disponibili su richiesta.
• Risparmio energetico: consumo energetico massimo di 5 W.

Riepilogo

Il sistema IFRMS rende trasparenti e visibili le risorse in fibra ottica inutilizzate, consente il rilevamento tempestivo di potenziali guasti e massimizza l'utilizzo delle risorse di rete. In futuro, il sistema IFRMS continuerà a svilupparsi nella direzione dell'intelligence, realizzando la manutenzione preventiva, approfondendo l'integrazione con i sistemi di gestione di livello superiore, fornendo interfacce API più complete e ottenendo una pianificazione delle risorse unificata più ampia. Nell'era dell'economia digitale, non è solo uno strumento di gestione e manutenzione, ma anche una risorsa chiave per le aziende che desiderano costruire vantaggi competitivi.
