1650nm FBG Reflector SC/APC .
Riflettore FBG 1650nm SC/APC Riflettore FBG 1650nm SC/APC Riflettore FBG 1650nm SC/APC Riflettore FBG 1650nm SC/APC Riflettore FBG 1650nm SC/APC

Riflettore FBG 1650nm SC/APC

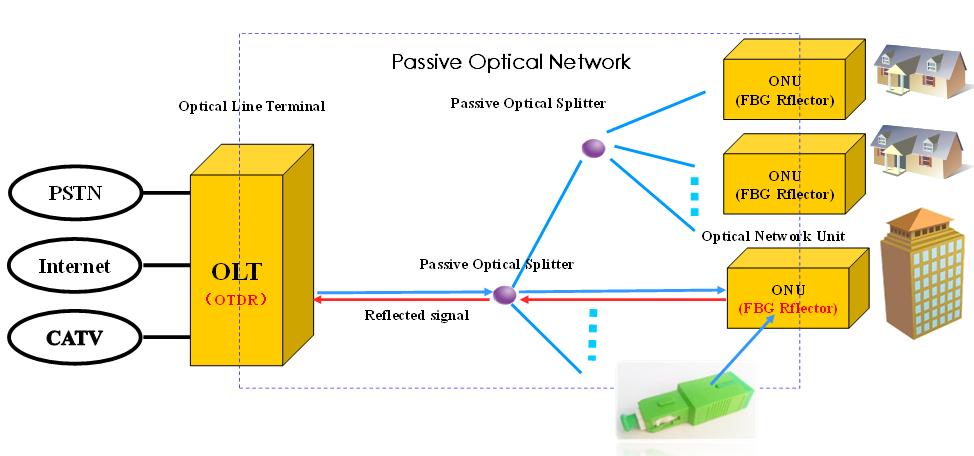

Il riflettore a reticolo in fibra ottica (FBG) è un riflettore a banda specifica a basso costo montato sul lato dell'unità di rete ottica (ONU). Può riflettere gli impulsi luminosi (1650 +/- 5 nm) dall'OTDR sul lato del terminale di linea in fibra ottica (OLT) quasi al 100%, mentre le bande di lavoro della rete ottica passiva (PON) vengono trasmesse normalmente. L'OTDR può determinare se la linea in fibra ottica è normale rilevando il segnale riflesso dal riflettore a reticolo in fibra ottica. Quando il segnale riflesso è inferiore al valore normale, la perdita di linea è eccessiva; quando il valore di riflessione è 0, la linea in fibra ottica è interrotta. Pertanto, possiamo mantenere la linea in fibra ottica in tempo reale grazie al monitoraggio in tempo reale della linea in fibra ottica.

Richiedi informazioni ora Scaricamento
  • Dettagli del prodotto

Riflettore FBG 1650nm SC/APC

Characteristics

  • High stability and reliability
  • Remote real-time detection
  • Low insertion loss
  • Easy connection for adapter structure
  • Compliant with Telcordia GR-326-CORE, Telcordia GR-1221-CORE
  • Compliant with RoHS

Application

Detection and maintenance of Passive Optical Network lines (applied to FTTx).

1650nm FBG Reflector SC/APC

Optical parameter

item parameter specification unit Remarks
1

wavelength range

Pass band 1260~ 1625 nm
Reflect band 1644.5~ 1655.5 nm
2 Pass band IL ≤1.4 dB @1260~ 1360
≤1.4 dB @1460~ 1600
≤3.4 dB @1600~ 1625
ORL >35 dB @1260~ 1580
>30 dB @1580~ 1620
>20 dB @1620~ 1625
3 Reflect band IL >21 dB @1644.5~ 1655. 5
ORL ≤1.0 dB @1644.5~ 1655. 5
4 PDL ≤0.4 dB @1260~ 1600
5 Ripple ≤0.6 dB @1644.5~ 1655. 5
6 TDL ≤0.5 dB @1260~ 1600
7 Max Optical Power Handling 27 dB
8 Plug Times >500 Times
9 Connector SC/APC

Structure

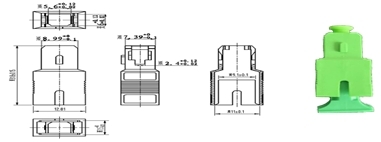

The FBG reflector adopts a standard SC connector structure, and its external dimensions are as follows:

1650nm FBG Reflector SC/APC

Working/storage conditions

parameter specification unit
Working temperature -25 ~ +65 °C
Working humidity 5~95 %RH
Storage temperature -40 ~ +85 °C
Storage humidity 5~95 %RH
