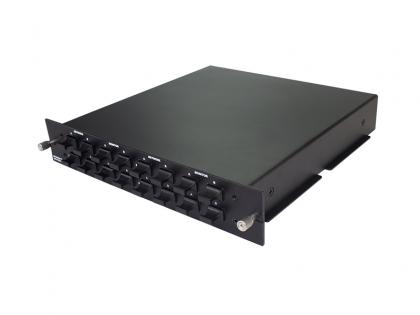

24 * OTAP Prese ottiche di rete passive LC/UPC Rack 1U

Parte n.

OTAP-82

OTAP-73

OTAP-64

OTAP-55

Rapporto di divisione

80/20

70/30

60/40

50/50

Rubinetti

Copia del traffico di rete fino a 24 linee

Lunghezza d'onda operativa (nm)

1310/1550 nm

Perdita di inserzione di rete (dB)

≤1,0

≤1,7

≤2,5

≤3,4

Monitorare la perdita di inserzione (dB)

≤7,7

≤5,7

≤4,5

≤3,4

Uniformità della perdita (dB)

≤0,8

Perdita di ritorno (dB)

≥55

PDL (dB)

≤0,15

Direttività (dB)

≥55

Tipo FIBRA

SMF-28e o specificato dal cliente

Connettore

LC/UPC

Dimensione (millimetro)

440*277*44MM

Temperatura operativa（℃）

-40~+85

Parte n.

OTAP-55-M3/OTAP-55-M4

Rapporto di divisione

50/50

Rubinetti

Copia del traffico di rete fino a 24 linee

Lunghezza d'onda operativa (nm)

850 nm

Perdita di inserzione di rete (dB)

≤3,8

Monitorare la perdita di inserzione (dB)

≤3,8

Uniformità della perdita (dB)

≤0,8

Perdita di ritorno (dB)

≥55

PDL (dB)

≤0,15

Direttività (dB)

≥55

Tipo FIBRA

Cliente OM3 o OM4 specificato

Connettore

LC/UPC

Dimensione (millimetro)

440*277*44MM

Temperatura operativa（℃）

-40~+85

       Parte n.

Specifica

OTAP-82

1*OTAP (copia del traffico di rete a 1 linea), modulo OTAP LC/UPC 80:20 SM 1310/1550nm

OTAP-73

1*OTAP (copia del traffico di rete a 1 linea), modulo OTAP LC/UPC 70:30 SM 1310/1550nm

OTAP-64

1*OTAP (copia del traffico di rete a 1 linea), modulo OTAP LC/UPC 60:40 SM 1310/1550nm

OTAP-55

1*OTAP (copia del traffico di rete a 1 linea), modulo OTAP LC/UPC 50:50 SM 1310/1550nm

OTAP-55-M3

1 * OTAP (copia del traffico di rete a 1 linea), modulo OTAP LC/UPC 50:50 MM OM3 850 nm

OTAP-55-M4

1 * OTAP (copia del traffico di rete a 1 linea), modulo OTAP LC/UPC 50:50 MM OM4 850 nm

1U-24TAPS

24 slot per contenere moduli OTAP a 24 canali 440*277*44MM
