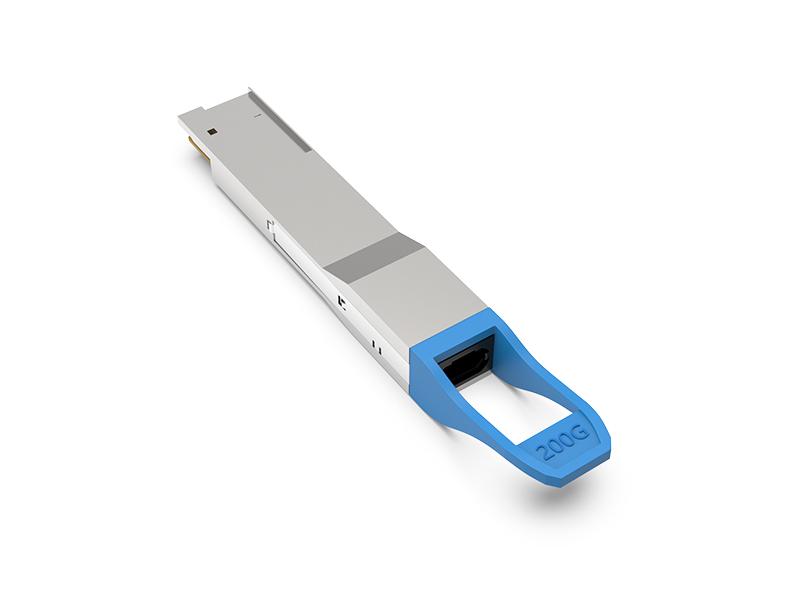

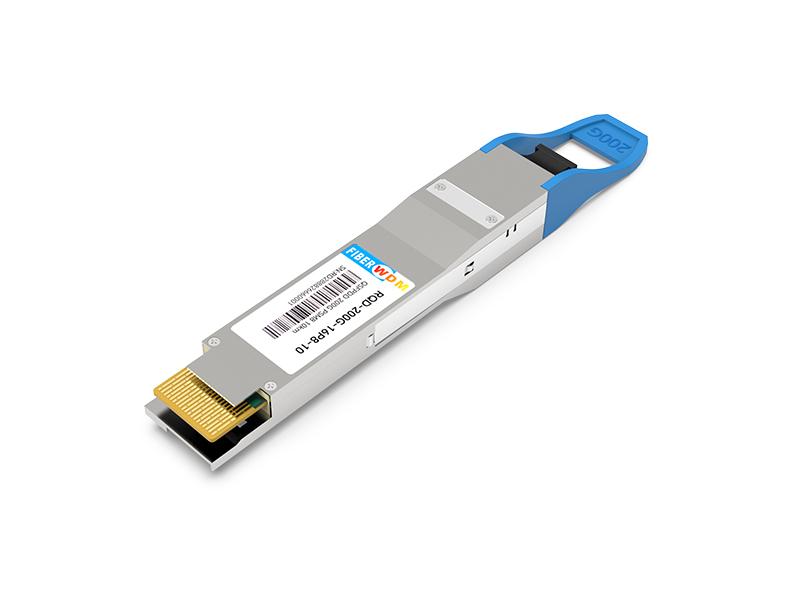

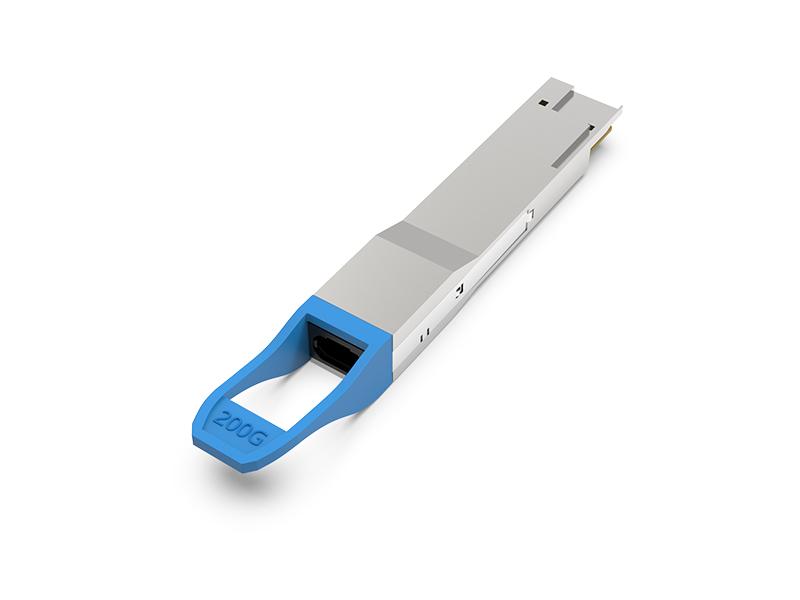

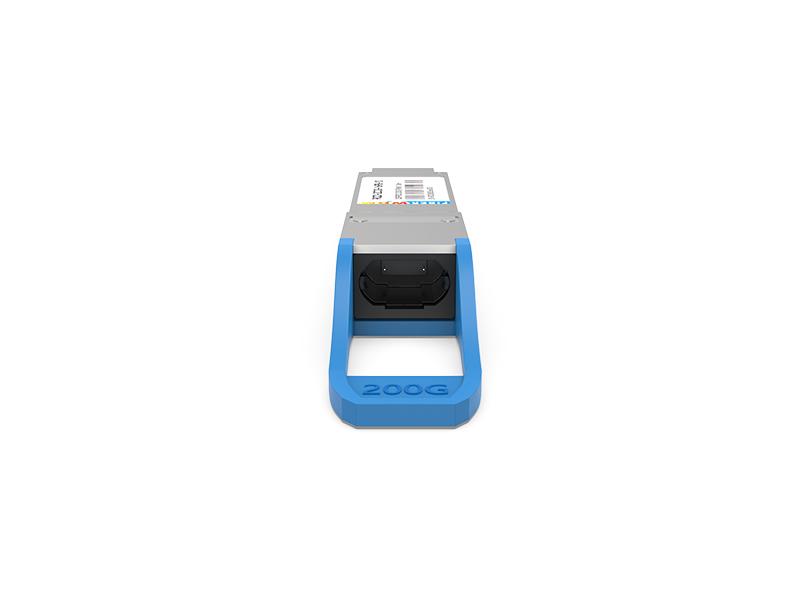

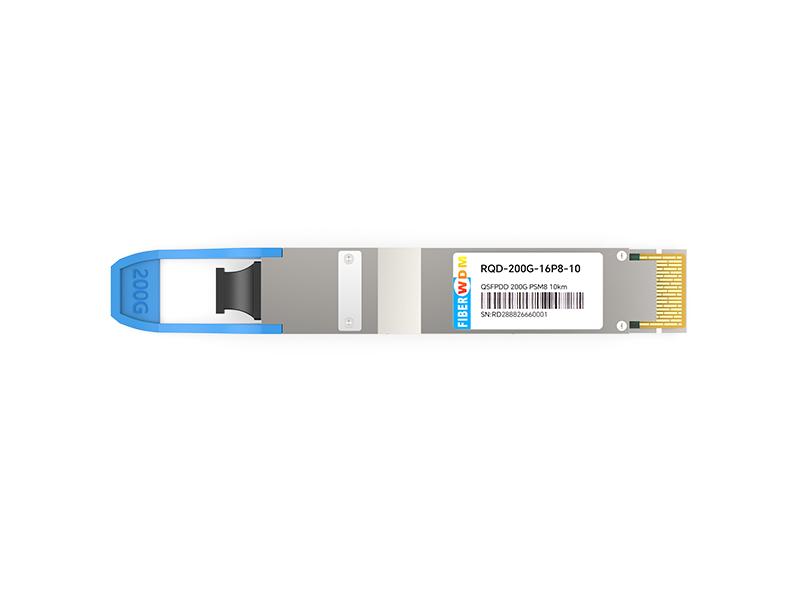

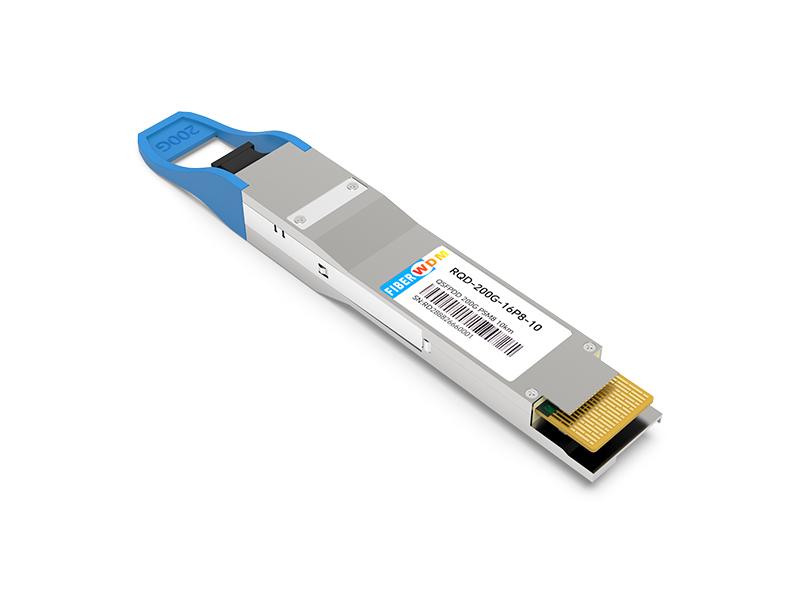

Ricetrasmettitore ottico QSFPDD 200G PSM8 da 10 km (MPO16)

Ricetrasmettitore ottico QSFPDD 200G PSM8 10 km (MPO16)

RQD-200G-16P8-10

Caratteristiche

• Moduli ricetrasmettitori full-duplex a 8 canali
• Supporta velocità di trasmissione aggregate di 8×25 Gb/s
• Supporta velocità di trasmissione aggregate di 8×10 Gb/s, se necessario.
• 8 canali 1310nm DFB
• Array di fotorivelatori PIN a 8 canali
• Circuiti CDR interni sia sul canale del ricevitore che su quello del trasmettitore.
• Supporto bypass CDR
• Basso consumo energetico <6,5 W
• Fattore di forma QSFP DD sostituibile a caldo
• Portata fino a 10 km per il modello in fibra monomodale G.652.
• Connettore singolo maschio MPO16 (APC a 8 gradi)
• Temperatura di esercizio dell'involucro da 0 °C a +70 °C
• Tensione di alimentazione 3,3 V
• Conforme alla direttiva RoHS (senza piombo)

Applicazioni

• 2 collegamenti Ethernet da 100G
• Infiniband DDR/EDR
• Reti per data center e aziendali

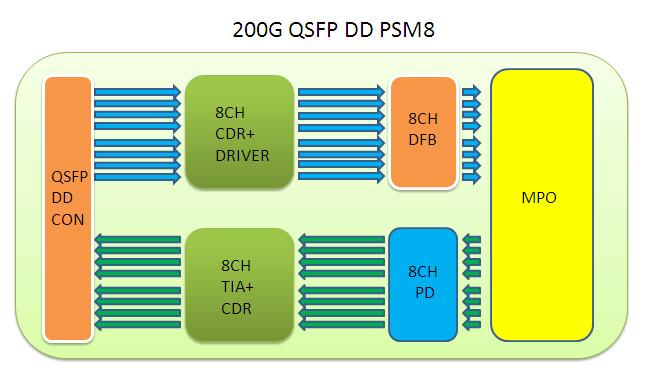

Figura 1. Diagramma a blocchi del modulo

Il 200G QSFP DD PSM8 è un tipo di ricetrasmettitore parallelo. Il package DFB e PIN array è la tecnologia chiave, che consente la comunicazione con il modulo tramite il sistema I2C.

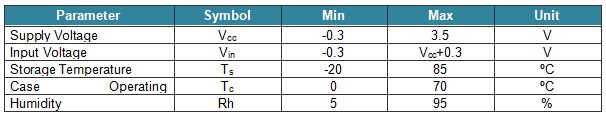

Valori massimi assoluti

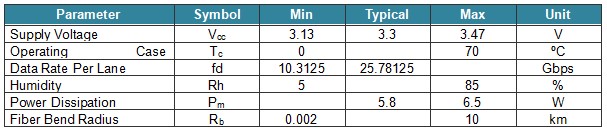

Condizioni operative consigliate

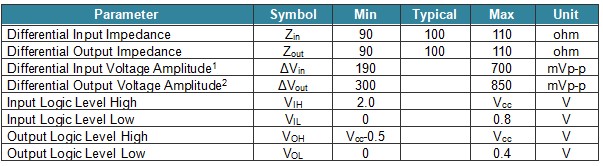

Specifiche elettriche

Nota:

1. Viene misurata l'ampiezza della tensione di ingresso differenziale tra TxnP e TxnN.

2. Viene misurata l'ampiezza della tensione di uscita differenziale tra RxnP e RxnN.

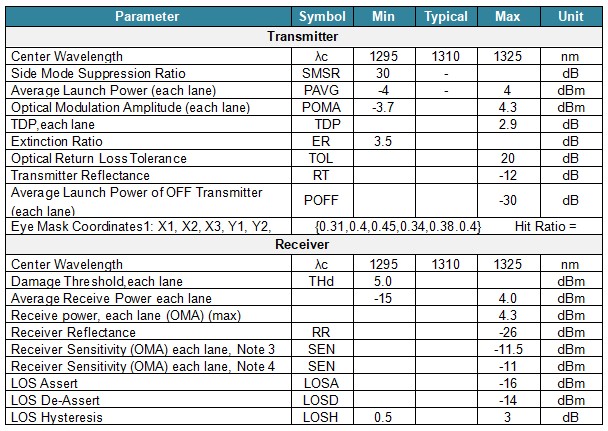

Caratteristiche ottiche

Nota:

1. Anche se il TDP < 1 dB, l'OMA min deve superare il valore minimo specificato qui.

2. Il ricevitore deve essere in grado di tollerare, senza subire danni, un'esposizione continua a un segnale ottico modulato in ingresso avente questo livello di potenza su una corsia. Il ricevitore non deve necessariamente funzionare correttamente a questa potenza di ingresso.

3. La sensibilità è specificata a BER 5E-5 a 25,78125 Gb/s.

4. La sensibilità è specificata a BER 1E-12 a 10,3125 Gb/s.

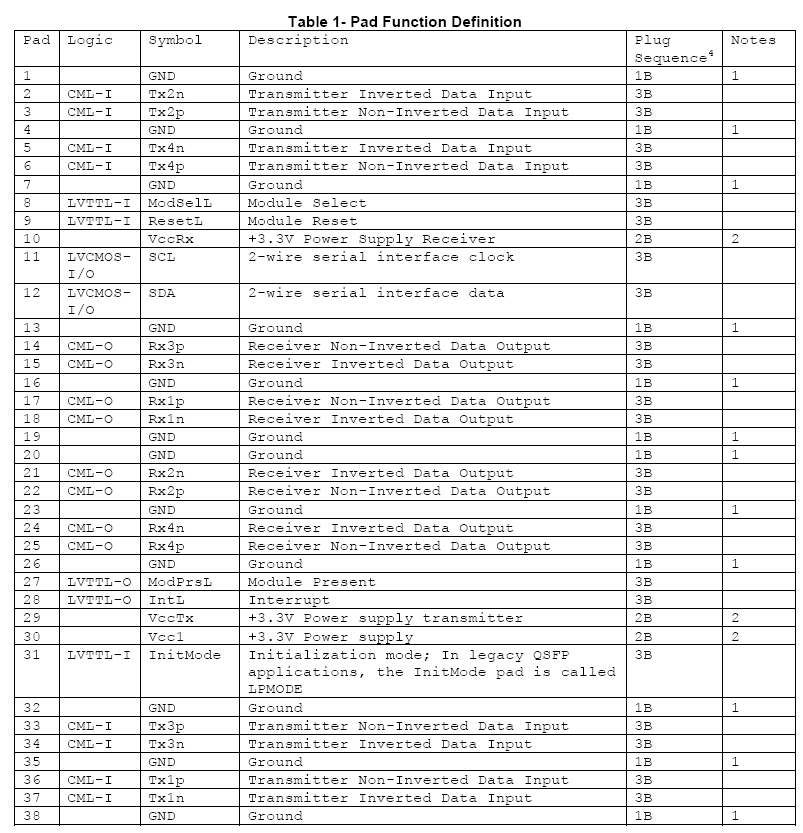

Descrizione del PIN

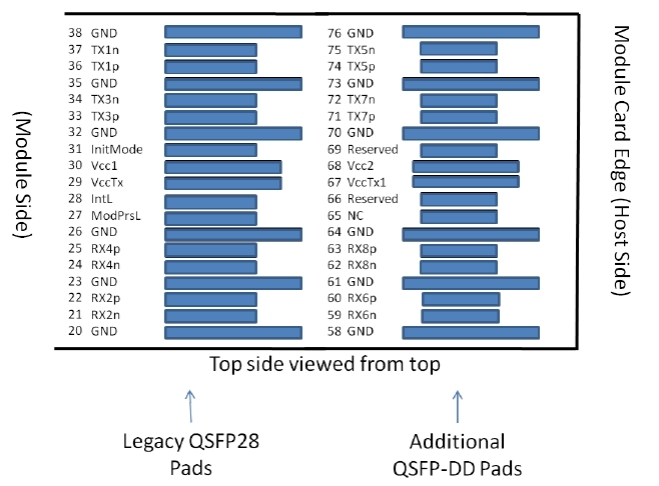

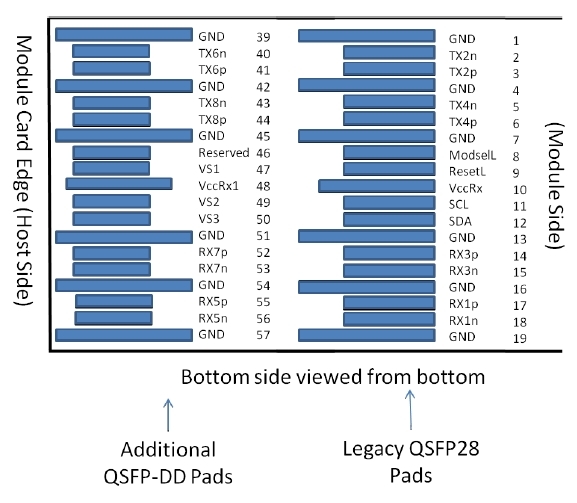

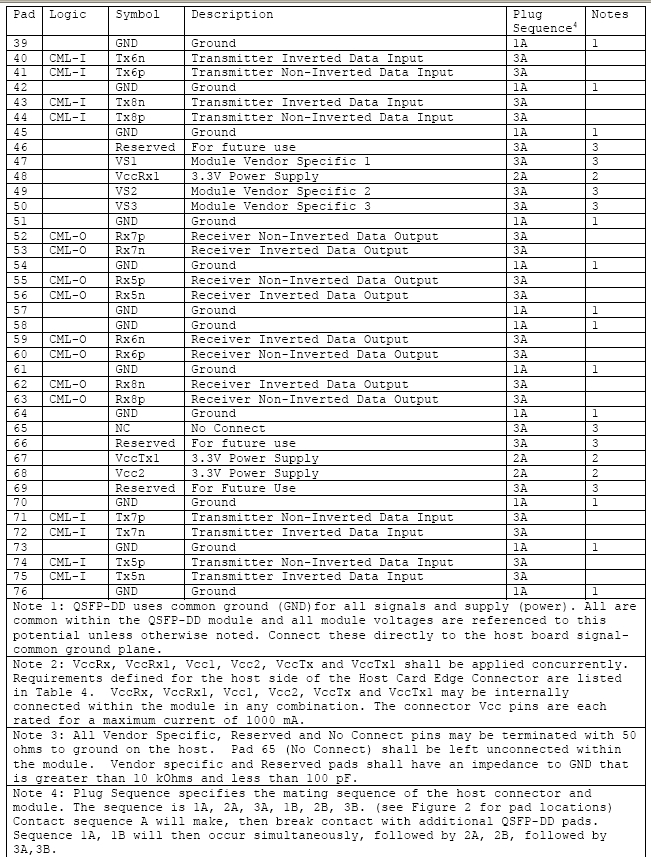

Figura 2. Dettagli della piedinatura elettrica

Pin ModSelL

Il segnale ModSelL è un segnale di ingresso che deve essere portato a Vcc nel modulo QSFP-DD. Quando viene mantenuto a livello basso dall'host, il modulo risponde ai comandi di comunicazione seriale a 2 fili. Il segnale ModSelL consente l'utilizzo di più moduli QSFP-DD su un singolo bus di interfaccia a 2 fili. Quando ModSelL è a livello alto, il modulo non deve rispondere né confermare alcuna comunicazione di interfaccia a 2 fili proveniente dall'host.

Per evitare conflitti, il sistema host non deve tentare comunicazioni tramite interfaccia 2-wire entro il tempo di disattivazione di ModSelL dopo la deselezione di qualsiasi modulo QSFP-DD. Analogamente, l'host deve attendere almeno per il periodo di attivazione di ModSelL prima di comunicare con il modulo appena selezionato. I periodi di attivazione e disattivazione di moduli diversi possono sovrapporsi, purché vengano rispettati i requisiti temporali sopra indicati.

Pin di ripristinoL

Il segnale ResetL deve essere portato a Vcc nel modulo. Un livello basso sul segnale ResetL per una durata superiore alla durata minima dell'impulso (t_Reset_init) (vedere Tabella 13) avvia un ripristino completo del modulo, riportando tutte le impostazioni del modulo utente al loro stato predefinito.

Pin InitMode

InitMode è un segnale di ingresso. Il segnale InitMode deve essere collegato a Vcc nel modulo QSFP-DD. Il segnale InitMode consente all'host di definire se il modulo QSFP-DD verrà inizializzato sotto il controllo del software host (InitMode impostato su Alto) o sotto il controllo dell'hardware del modulo (InitMode disattivato su Basso). Sotto il controllo del software host, il modulo deve rimanere in modalità a basso consumo finché il software non abilita la transizione alla modalità ad alto consumo, come definito nella Sezione 7.5. Sotto il controllo dell'hardware (InitMode disattivato su Basso), il modulo può passare immediatamente alla modalità ad alto consumo dopo l'inizializzazione dell'interfaccia di gestione. L'host non deve modificare lo stato di questo segnale finché il modulo è presente. Nelle applicazioni QSFP precedenti, questo segnale è denominato LPMode. Vedere SFF-8679 per la descrizione del segnale.

Pin ModPrsL

Il pin ModPrsL deve essere collegato a Vcc Host sulla scheda host e a massa nel modulo. Il pin ModPrsL è impostato su "Basso" quando il modulo è inserito e su "Alto" quando il modulo non è fisicamente collegato al connettore host.

PIN internazionale

IntL è un segnale di uscita. Il segnale IntL è un'uscita a collettore aperto e deve essere collegato a Vcc Host sulla scheda host. Quando il segnale IntL è impostato a livello basso, indica una variazione di stato del modulo, un possibile guasto operativo del modulo o uno stato critico per il sistema host. L'host identifica la sorgente dell'interrupt tramite l'interfaccia seriale a 2 fili. Il segnale IntL viene disattivato a livello alto dopo la lettura di tutti i flag di interrupt impostati.

Filtraggio dell'alimentazione

La scheda host dovrebbe utilizzare il filtro di alimentazione mostrato nella Figura 3.

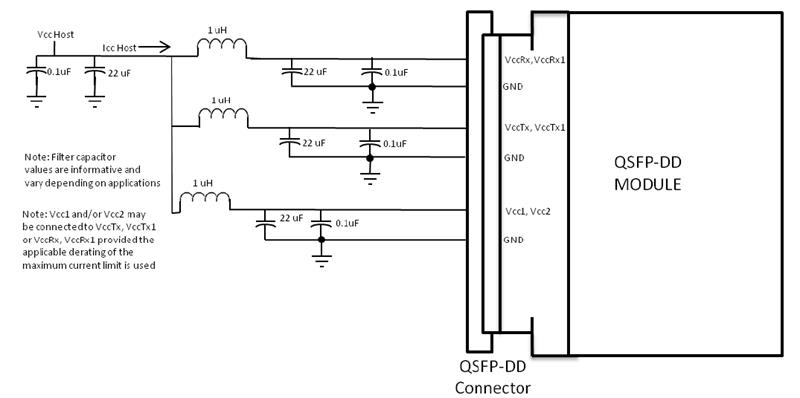

Figura 3. Filtraggio dell'alimentazione della scheda host

Corsie e assegnazione dell'interfaccia ottica

La porta di interfaccia ottica è un connettore maschio MPO16.

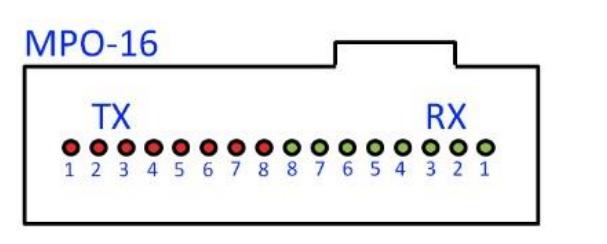

Figura 4. Orientamento del ricevitore ottico e del canale

INTERFACCIA DI MONITORAGGIO DIAGNOSTICO

La funzione di monitoraggio diagnostico digitale è disponibile su tutti i prodotti FiberWDM QSFP DD. Un'interfaccia seriale a 2 fili consente all'utente di comunicare con il modulo.

La struttura della memoria è illustrata nella Figura 5. Lo spazio di memoria è organizzato in uno spazio di indirizzamento inferiore, a pagina singola, di 128 byte e in più pagine di indirizzamento superiori. Questa struttura consente un accesso tempestivo agli indirizzi nella pagina inferiore, ad esempio flag di interrupt e monitor. Le voci meno critiche in termini di tempo, come le informazioni sull'ID seriale e le impostazioni di soglia, sono accessibili tramite la funzione Page Select. La struttura consente inoltre l'espansione degli indirizzi aggiungendo ulteriori pagine superiori secondo necessità.

L'indirizzo di interfaccia utilizzato è A0xh ed è impiegato principalmente per dati critici in termini di tempo, come la gestione degli interrupt, al fine di consentire una lettura singola di tutti i dati relativi a una situazione di interrupt. Dopo che un interrupt, IntL, è stato attivato, l'host può leggere il campo flag per determinare il canale interessato e il tipo di flag.

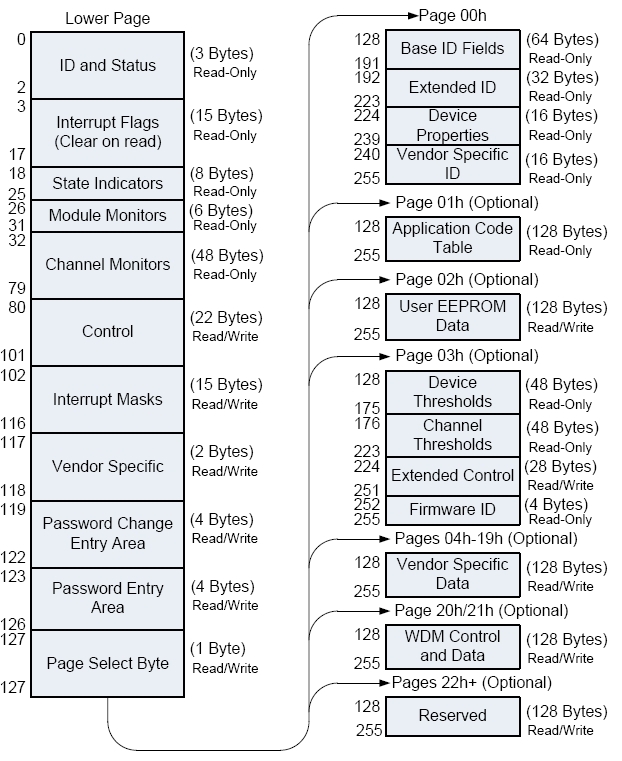

Figura 5. Mappa di memoria del QSFP28

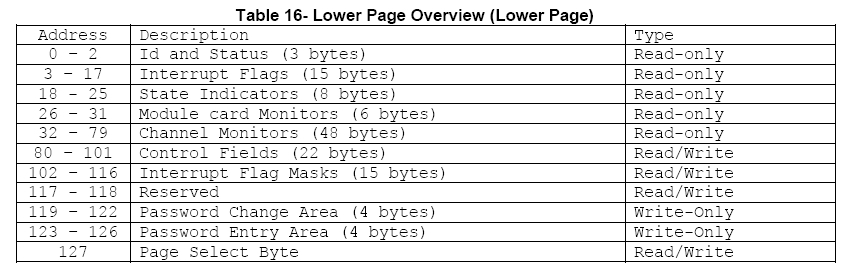

Figura 6. Mappa della memoria insufficiente.

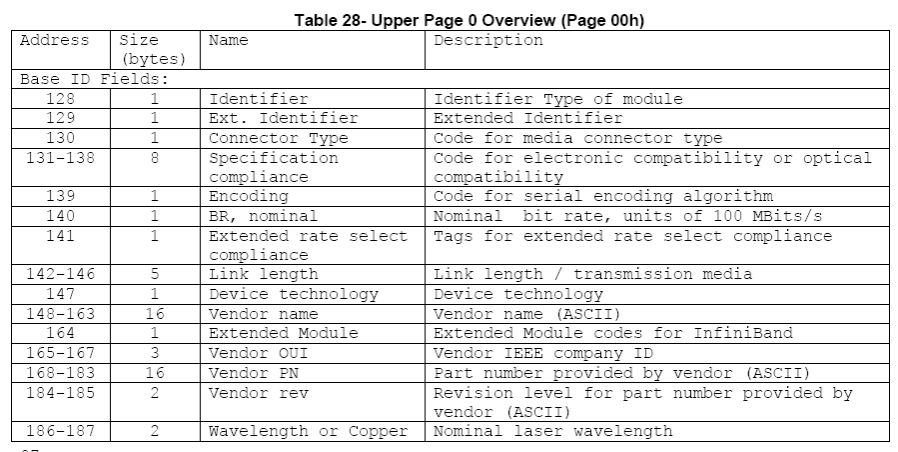

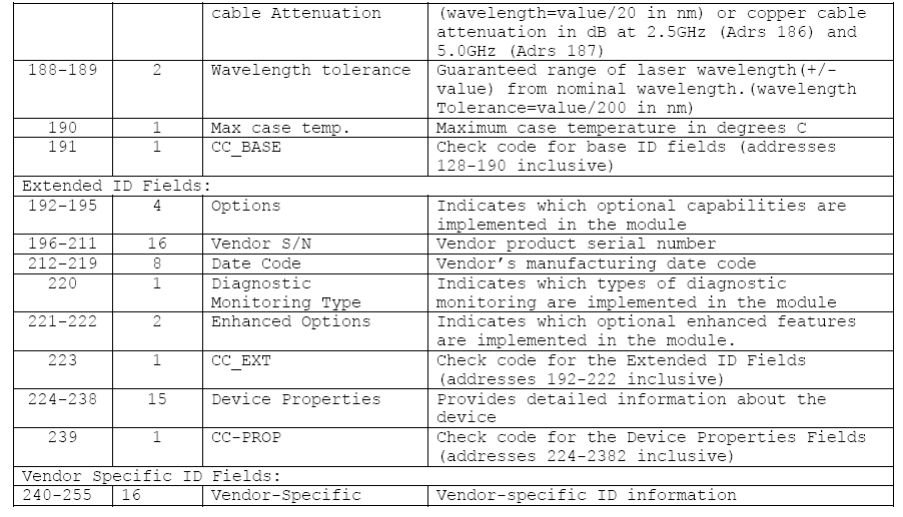

Figura 7. Pagina 00 Mappa della memoria

Temporizzazione per le funzioni di controllo software e di stato

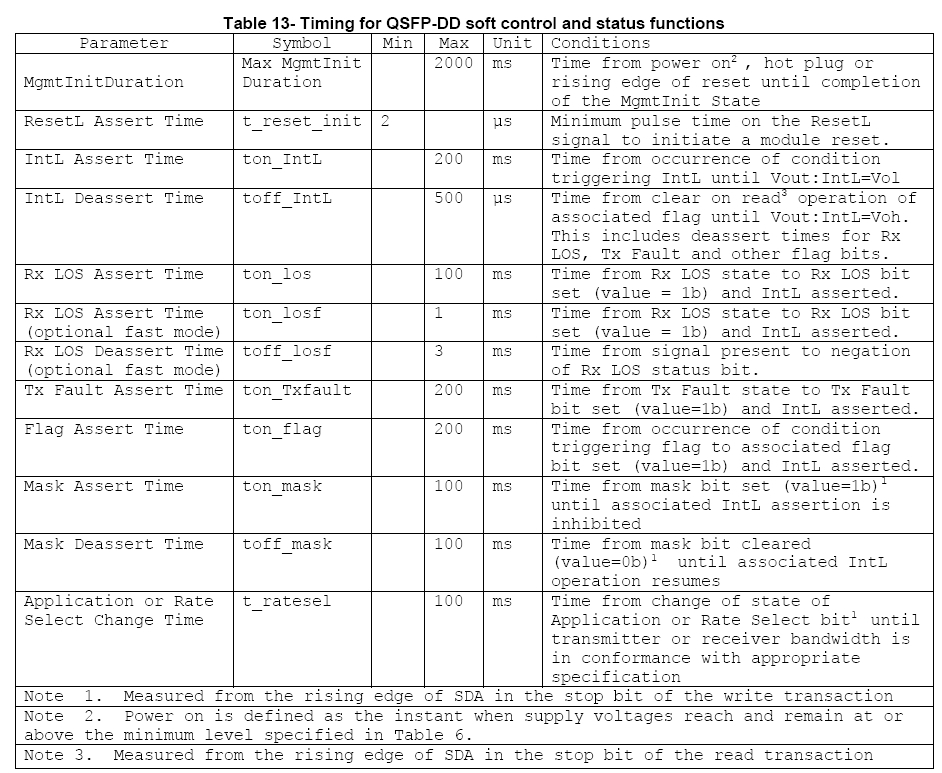

Figura 8. Specifiche di temporizzazione.

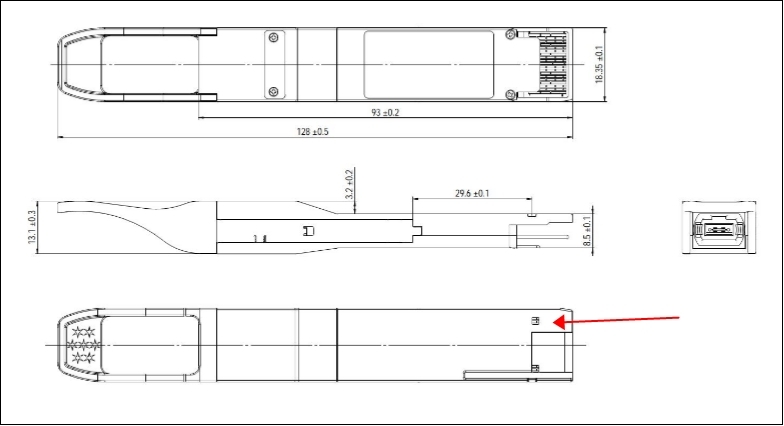

Dimensioni meccaniche

Figura 10. Specifiche meccaniche

Conformità normativa

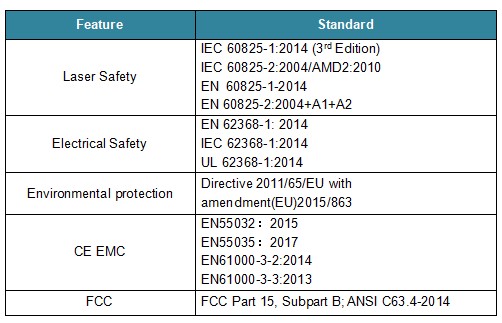

I dispositivi FiberWDM RQD-200G-16P8-10 sono prodotti laser di Classe 1. Sono certificati secondo i seguenti standard:

Conforme agli standard di prestazione FDA per i prodotti laser, fatta eccezione per le deviazioni previste dalla Circolare Laser n. 50, datata 24 giugno 2007.

Riferimenti

1.QSFP DD MAS Rev4.0

2. Ethernet 100GBASE-PSM4 IEEE802.3bm

ATTENZIONE:

L'utilizzo di comandi, regolazioni o l'esecuzione di procedure diverse da quelle specificate nel presente documento possono comportare un'esposizione a radiazioni pericolose.

Informazioni sull'ordine
