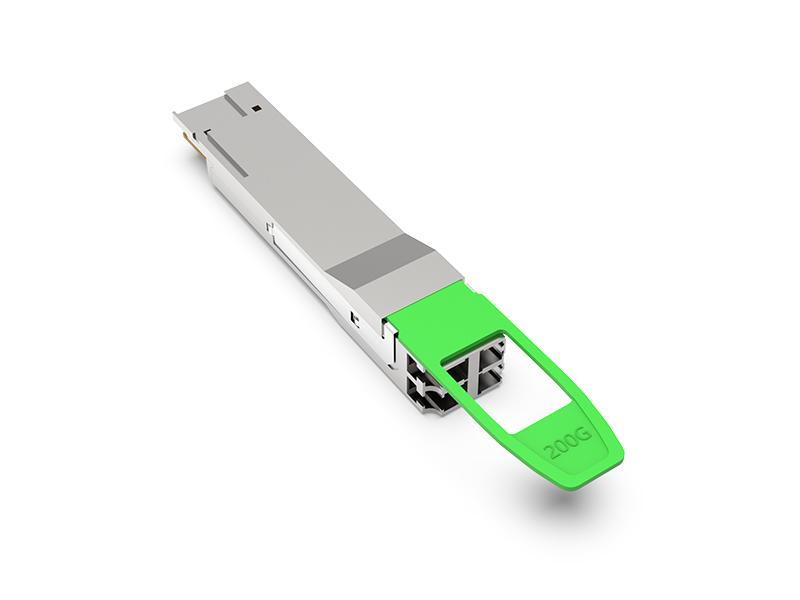

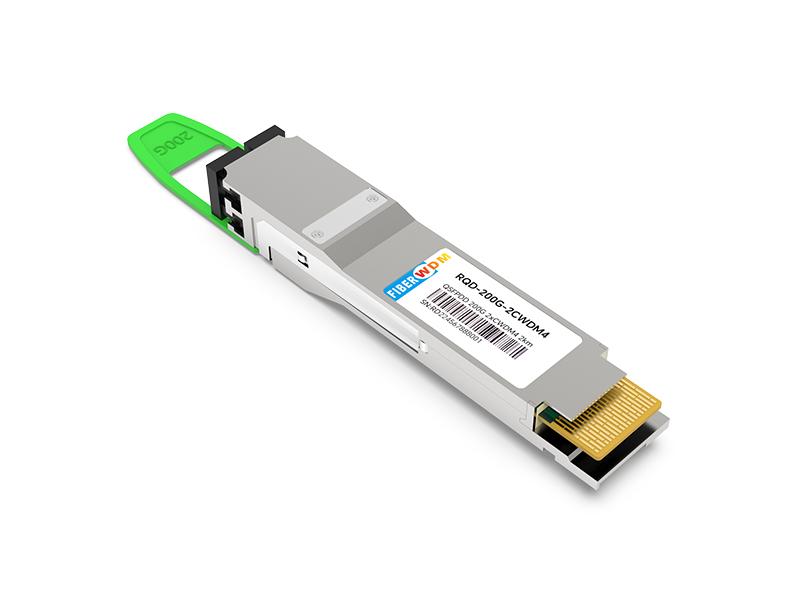

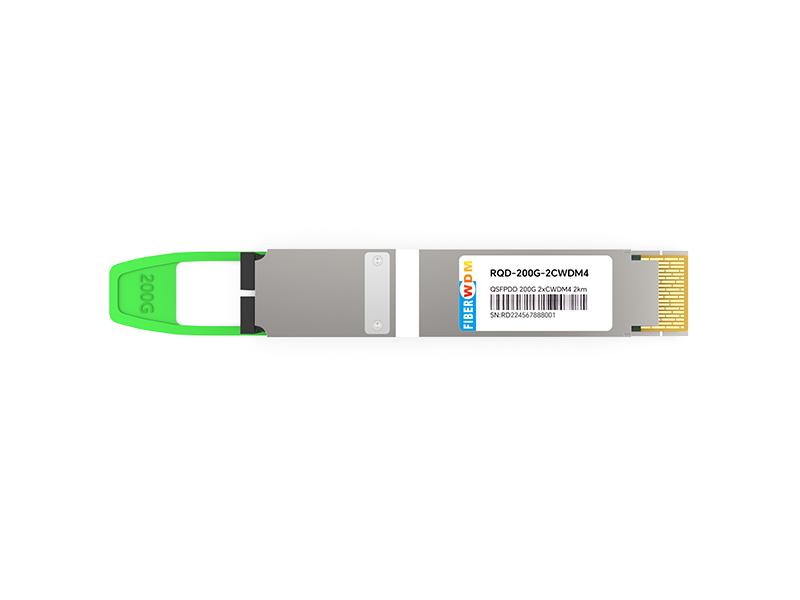

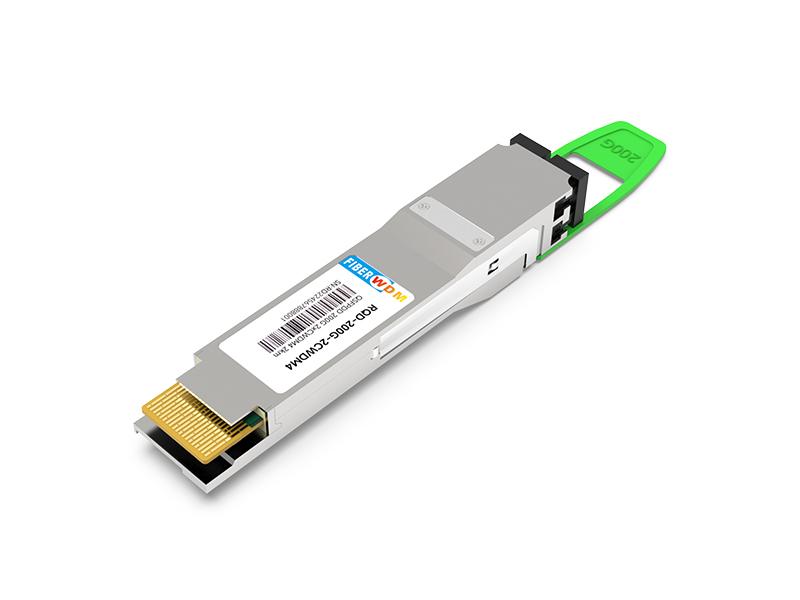

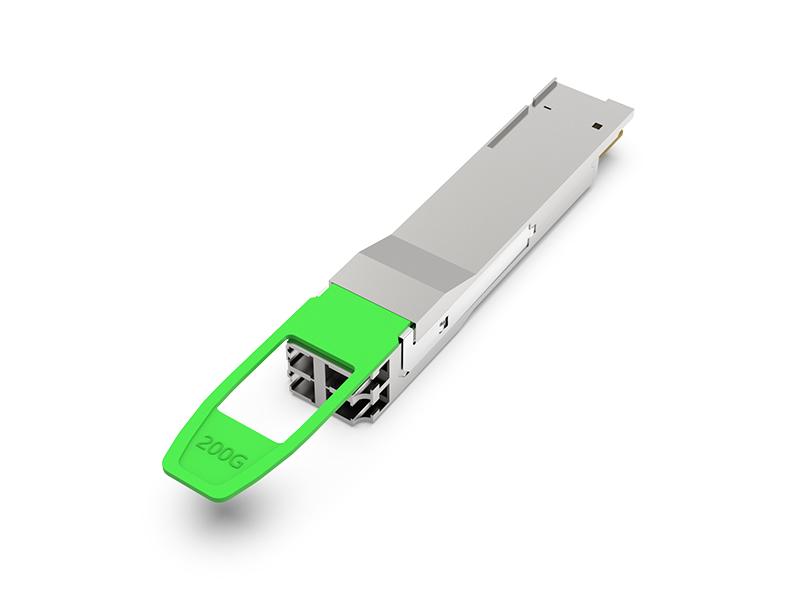

Ricetrasmettitore ottico QSFPDD 200G 2xCWDM4 2 km

RQD-200G-2CWDM4

Caratteristiche

• Moduli ricetrasmettitori full-duplex a 8 canali
• Supporta velocità di trasmissione aggregate di 8×25 Gb/s
• Supporta velocità di trasmissione aggregate di 8×10 Gb/s, se necessario.
• DFB a 8 canali con lunghezza d'onda 2xCWDM4
• Fotorivelatore PIN a 8 canali
• Circuiti CDR interni sia sul canale del ricevitore che su quello del trasmettitore.
• Supporto bypass CDR
• Basso consumo energetico <6,5 W
• Fattore di forma QSFP DD sostituibile a caldo
• Portata fino a 2 km per fibra monomodale G.652
• Prese LC duplex doppie
• Temperatura di esercizio dell'involucro da 0 °C a +70 °C
• Tensione di alimentazione 3,3 V
• Conforme alla direttiva RoHS (senza piombo)

Applicazioni

• 200GBASE 2 x CWDM4 Ethernet
• Rete del centro dati

Descrizione

I moduli ricetrasmettitori ottici RQD-200G-2CWDM4 200GE QSFP-DD 2xCWDM4 di FiberWDM sono progettati per l'utilizzo in collegamenti Ethernet 2x100G su fibra monomodale a 2 km. Sono conformi agli standard QSFP-DD MSA e CWDM4 MSA. Le funzioni di diagnostica digitale sono disponibili tramite l'interfaccia I2C, come specificato da CMIS V4.0. Questi moduli possono convertire 8 canali di dati elettrici NRZ a 25 Gbps in ingresso in 8 canali di segnale ottico NRZ a 25 Gbps (2xCWDM4) e possono anche convertire 8 canali di segnale ottico NRZ a 25 Gbps (2xCWDM4) in 8 canali di dati elettrici NRZ a 25 Gbps in uscita. Inoltre, questi moduli integrano i circuiti collaudati di FiberWDM Technologies per garantire affidabilità, lunga durata, prestazioni elevate e un servizio costante.

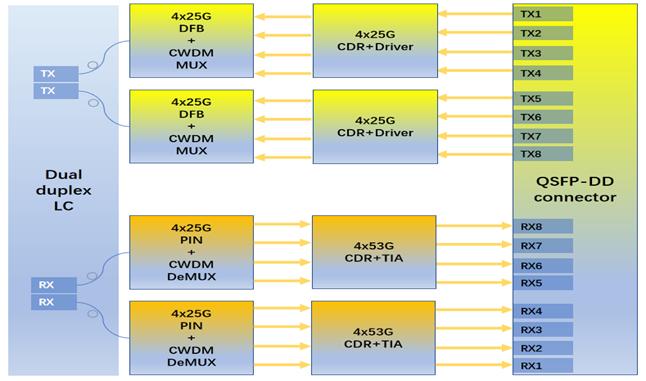

Figura 1. Diagramma a blocchi del modulo.

Valori massimi assoluti

Condizioni operative consigliate

Specifiche elettriche

Nota:

Nota 1. L'ampiezza della tensione di ingresso differenziale viene misurata tra TxnP e TxnN.

Nota 2. L'ampiezza della tensione di uscita differenziale viene misurata tra RxnP e RxnN.

Caratteristiche ottiche

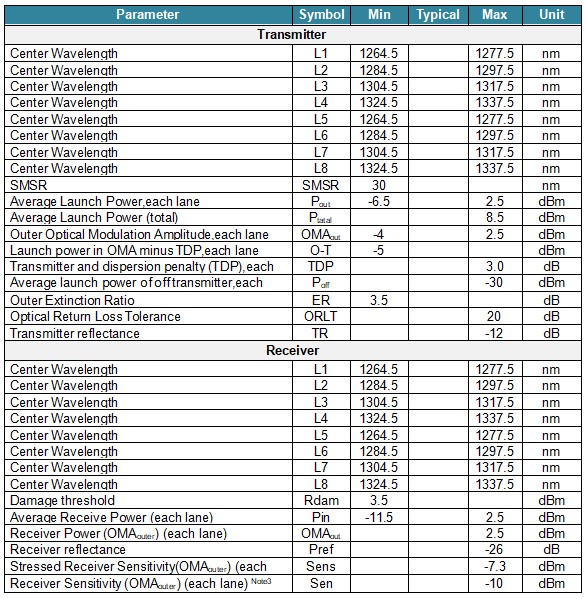

Tabella 3 - Caratteristiche ottiche

Nota:

Nota 3. La sensibilità del ricevitore (OMA), per ogni corsia (max) a 5 x 10⁻⁵ BER è una specifica normativa.

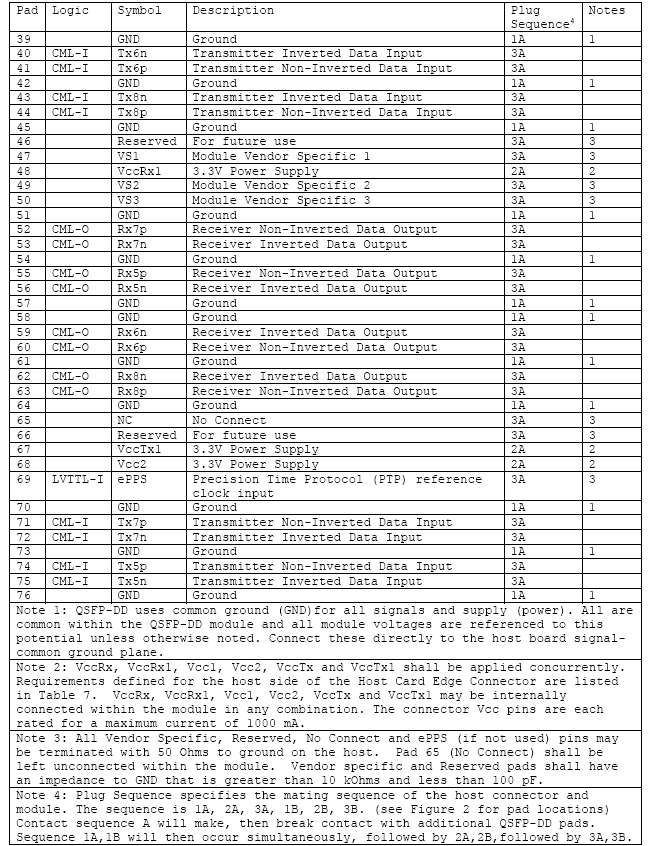

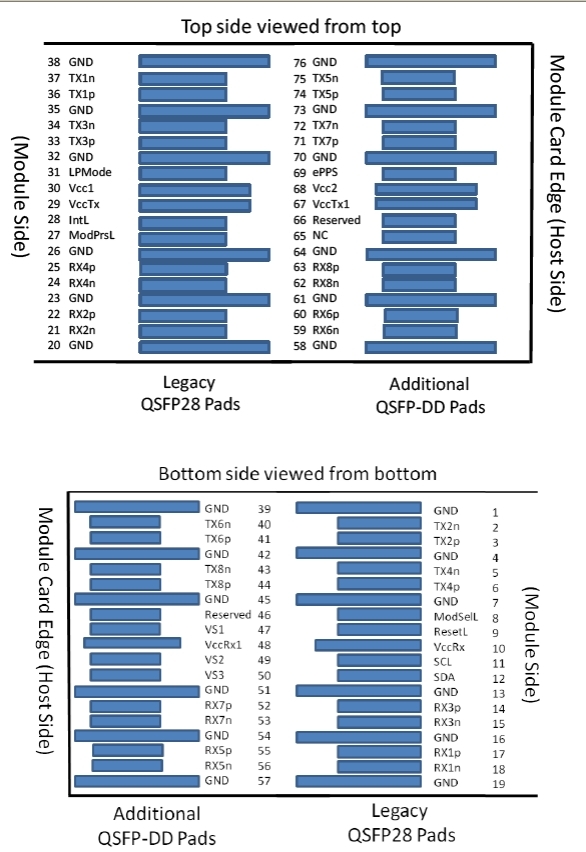

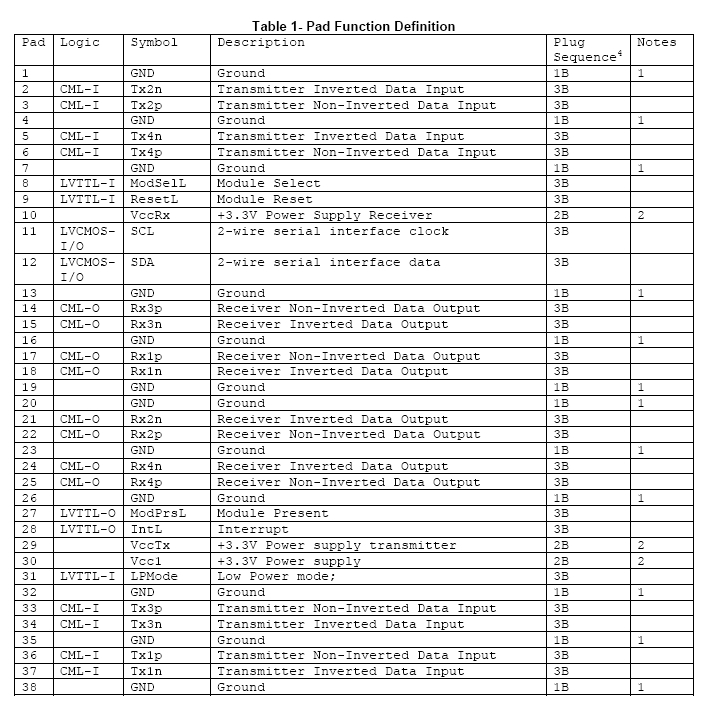

Descrizione del PIN

Pin ModSelL

Il segnale ModSelL è un segnale di ingresso che deve essere portato a Vcc nel modulo QSFP-DD. Quando viene mantenuto a livello basso dall'host, il modulo risponde ai comandi di comunicazione seriale a 2 fili. Il segnale ModSelL consente l'utilizzo di più moduli QSFP-DD su un singolo bus di interfaccia a 2 fili. Quando ModSelL è a livello alto, il modulo non risponde né conferma alcuna comunicazione di interfaccia a 2 fili proveniente dall'host.

Per evitare conflitti, il sistema host non deve tentare comunicazioni tramite interfaccia 2-wire entro il tempo di disattivazione di ModSelL dopo la deselezione di qualsiasi modulo QSFP-DD. Analogamente, l'host deve attendere almeno per il periodo di attivazione di ModSelL prima di comunicare con il modulo appena selezionato. I periodi di attivazione e disattivazione di moduli diversi possono sovrapporsi, purché vengano rispettati i requisiti temporali sopra indicati.

Pin di ripristinoL

Il segnale ResetL deve essere portato a Vcc nel modulo. Un livello basso sul segnale ResetL per una durata superiore alla durata minima dell'impulso (t_Reset_init) avvia un ripristino completo del modulo, riportando tutte le impostazioni utente del modulo al loro stato predefinito.

Pin LPMode

LPMode è un segnale di ingresso. Il segnale LPMode deve essere polarizzato a Vcc nel modulo QSFP-DD. LPMode viene utilizzato per il controllo della modalità di alimentazione del modulo. Vedere la sezione 6.3.1.3 del CMIS.

Pin ModPrsL

Il pin ModPrsL deve essere collegato a Vcc Host sulla scheda host e a livello basso nel modulo. Il pin ModPrsL è impostato a "Basso" quando il modulo è inserito. Il pin ModPrsL è disattivato ("Alto") quando il modulo non è fisicamente collegato al connettore host, grazie alla resistenza di pull-up presente sulla scheda host.

PIN internazionale

IntL è un segnale di uscita. Il segnale IntL è un'uscita a collettore aperto e deve essere collegato a Vcc Host sulla scheda host. Quando il segnale IntL è impostato a livello basso, indica una variazione di stato del modulo, un possibile guasto operativo del modulo o uno stato critico per il sistema host. L'host identifica la sorgente dell'interrupt tramite l'interfaccia seriale a 2 fili. Il segnale IntL viene disattivato a livello alto dopo la lettura di tutti i flag di interrupt impostati.

Filtraggio dell'alimentazione

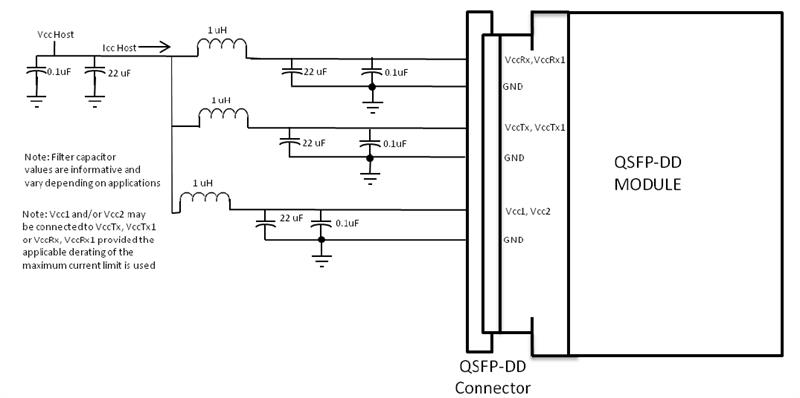

La scheda host deve utilizzare il filtro di alimentazione mostrato in Figura 3.

Figura 3. Filtraggio dell'alimentazione della scheda host.

Corsie e assegnazione dell'interfaccia ottica

La porta di interfaccia ottica è un connettore LC Dual Duplex.

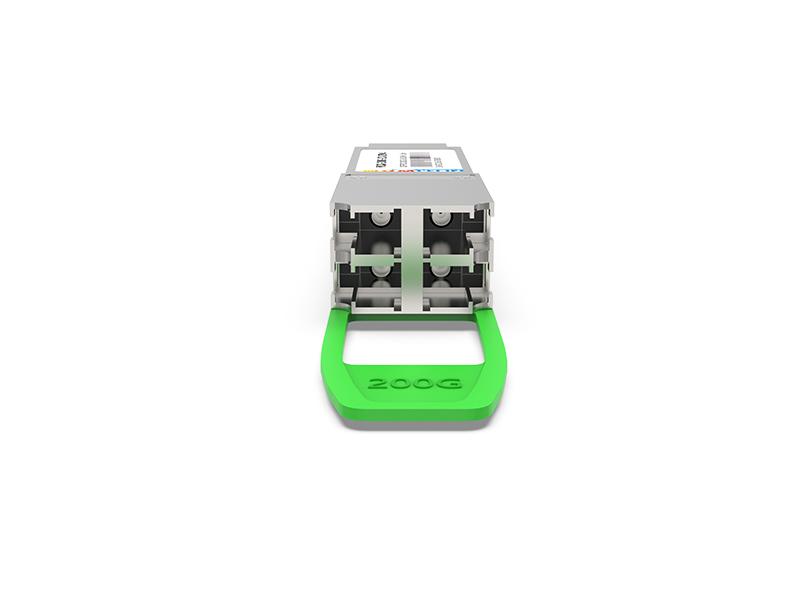

Figura 4. Ricettacolo ottico

INTERFACCIA DI MONITORAGGIO DIAGNOSTICO

La funzione di monitoraggio diagnostico digitale è disponibile su tutti i prodotti FiberWDM QSFP DD. È presente un'interfaccia seriale a 2 fili che consente all'utente di comunicare con il modulo.

Struttura e mappatura della memoria

A causa del limite degli indirizzi a otto bit, la memoria di gestione a cui l'host può accedere direttamente è limitata a 256 byte, suddivisi in memoria inferiore (indirizzi da 00h a 7Fh) e memoria superiore (indirizzi da 80h a FFh).

Per tutti i moduli, ad eccezione di quelli più basilari, è necessaria una memoria di gestione indirizzabile più ampia. Questa esigenza è soddisfatta da una struttura di pagine da 128 byte, unitamente a un meccanismo per la mappatura dinamica di ciascuna pagina da 128 byte da uno spazio di memoria di gestione interno più ampio alla memoria superiore, ovvero lo spazio indirizzabile dell'host.

La struttura di indirizzamento della memoria di gestione interna aggiuntiva è mostrata in Figura 5. La memoria di gestione all'interno del modulo è organizzata come uno spazio di indirizzamento univoco e sempre accessibile dall'host di 128 byte (Memoria Inferiore) e come più sottospazi di indirizzamento superiori di 128 byte ciascuno (Pagine), di cui solo uno viene selezionato come visibile dall'host nella Memoria Superiore. Un secondo livello di selezione delle Pagine è possibile per le Pagine di cui esistono più istanze (ad esempio, quando esiste un gruppo di pagine con lo stesso numero di Pagina).

Questa struttura supporta una memoria piatta da 256 byte per i moduli passivi in rame e consente un accesso tempestivo agli indirizzi nella memoria inferiore, ad esempio flag e monitor. Le voci meno critiche in termini di tempo, ad esempio le informazioni sull'ID seriale e le impostazioni di soglia, sono disponibili tramite la funzione di selezione pagina nella pagina inferiore. Per i moduli più complessi che richiedono una maggiore quantità di memoria di gestione, l'host deve utilizzare la mappatura dinamica delle varie pagine nello spazio di indirizzamento della memoria superiore indirizzabile dall'host, quando necessario.

Nota: la mappa della memoria di gestione è stata progettata in gran parte sulla base della mappa della memoria QSFP. Questa mappa della memoria è stata modificata per poter ospitare 8 linee elettriche e per limitare lo spazio di memoria richiesto. Viene utilizzato l'approccio a singolo indirizzo, come in QSFP. La paginazione viene utilizzata per consentire interazioni critiche in termini di tempo tra host e modulo.

Pagine supportate

Un sottoinsieme base di 256 byte della mappa della memoria di gestione è obbligatorio per tutti i dispositivi conformi a CMIS. Altre parti sono disponibili solo per i moduli di memoria paginata o quando pubblicizzate dal modulo. Consultare CMIS V4.0 per i dettagli relativi alla pubblicizzazione degli spazi di memoria di gestione supportati.

In particolare, il supporto della memoria inferiore e della pagina 00h è richiesto per tutti i moduli, compresi i cavi in rame passivi. Queste pagine sono quindi sempre implementate. Il supporto aggiuntivo per le pagine 01h, 02h e per il banco 0 delle pagine 10h e 11h è richiesto per tutti i moduli di memoria paginata.

Il banco 0 delle pagine 10h-1Fh fornisce registri specifici per le prime 8 corsie, e ogni banco aggiuntivo fornisce supporto per ulteriori 8 corsie. Si noti, tuttavia, che l'allocazione delle informazioni tra i banchi può essere specifica per pagina e potrebbe non essere correlata al raggruppamento dei dati per 8 corsie.

La struttura consente l'espansione dello spazio di indirizzamento per determinati tipi di moduli mediante l'allocazione di pagine aggiuntive. Inoltre, sono disponibili banchi di pagine aggiuntivi.

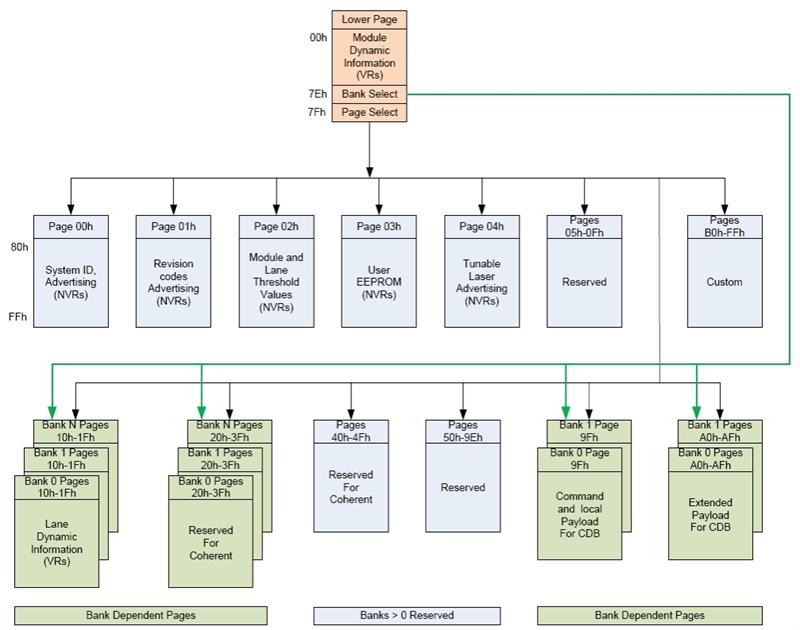

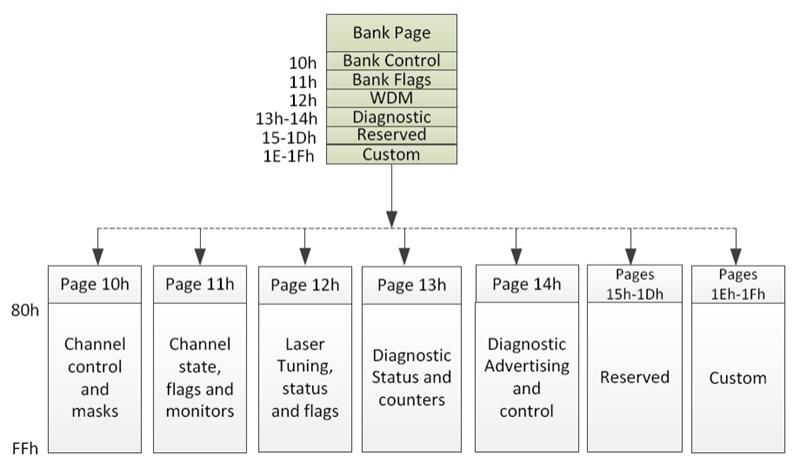

Figura 5. Mappa della memoria QSFP DD

Dimensioni meccaniche

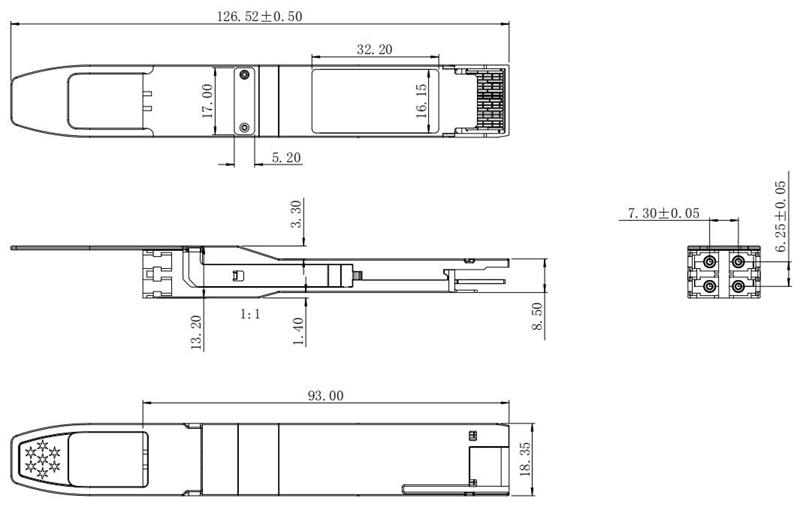

Figura 6. Specifiche meccaniche

Conformità normativa

I ricetrasmettitori FiberWDM RQD-200G-2CWDM4 sono prodotti laser di Classe 1. Sono certificati secondo i seguenti standard:

Riferimenti

1. QSFPDD MSA

2.CMIS4.0

3.CWDM4 MSA

4. Direttiva 2011/65/UE del Parlamento europeo e del Consiglio, “relativa alla limitazione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche”, del 1° luglio 2011.

ATTENZIONE:

L'utilizzo di comandi, regolazioni o l'esecuzione di procedure diverse da quelle specificate nel presente documento possono comportare un'esposizione a radiazioni pericolose.

Informazioni per l'ordine
