Il modulo ricetrasmettitore monomodale della serie RQ-100GDO60-XXXX è progettato per trasmissioni 100GbE a più canali fino a una distanza di 60KM tramite fibra ottica monomodale (SMF) standard G.652. Il ricetrasmettitore opera a una velocità dati di 100Gbps alla lunghezza d'onda DWDM nominale da 1295.56nm a 1312.58nm come specificato dal CW-WDM MSA. Questo modulo può convertire i dati di ingresso elettrici a 4 canali da 25Gbps (NRZ) in un segnale ottico a 1 canale da 100Gbps (PAM4), e può anche convertire un segnale ottico a 1 canale da 100Gbps (PAM4) in dati di uscita elettrici a 4 canali da 25Gbps (NRZ). L'interfaccia elettrica del modulo è conforme a OIF CEI-28G-VSR e QSFP28 MSA. È progettato per essere implementato nelle apparecchiature di rete DWDM nelle reti di accesso metropolitane e nelle reti core.

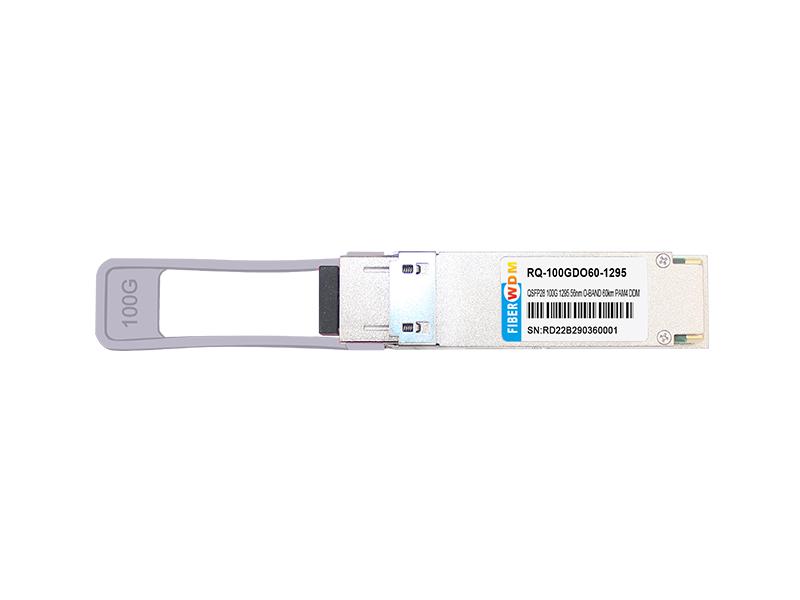

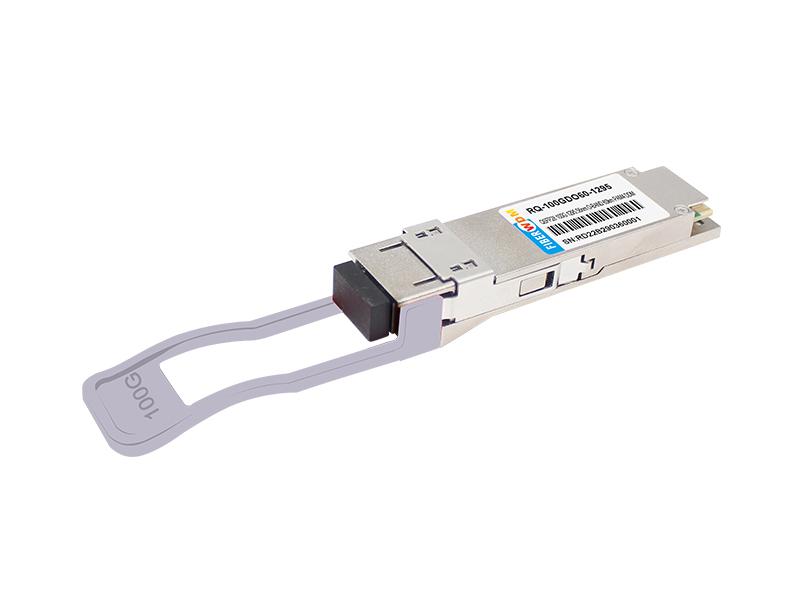

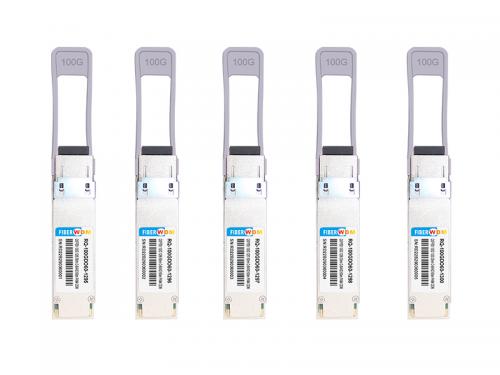

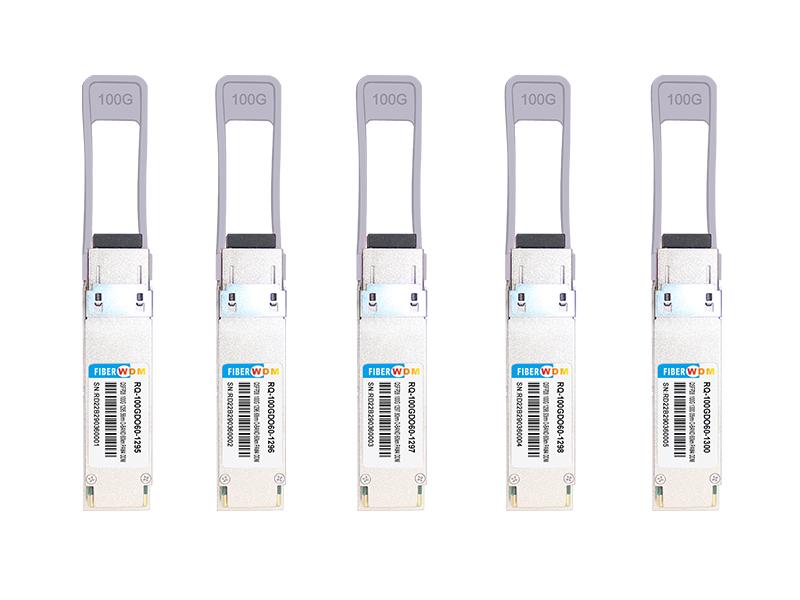

QSFP28 100G O-Band DWDM 60KMRicetrasmettitore SM LC
Informazioni per l'ordine
| N. parte | Velocità dati | Fibra | Distanza*3 | Interfaccia | Temp. |
| RQ-100GDO60-XXXX*2 | 100Gbps | SMF | 60KM | LC | 0~+70°C |
*1: Per le informazioni più recenti sulla certificazione, verificare con FIBERWDM.
*2: XXXX si riferisce all'intervallo di lunghezze d'onda DWDM O-Band come specificato da CW-WDM MSA; fare riferimento alla tabella seguente per informazioni dettagliate sulla lunghezza d'onda centrale.
*3: Su SMF G.652.

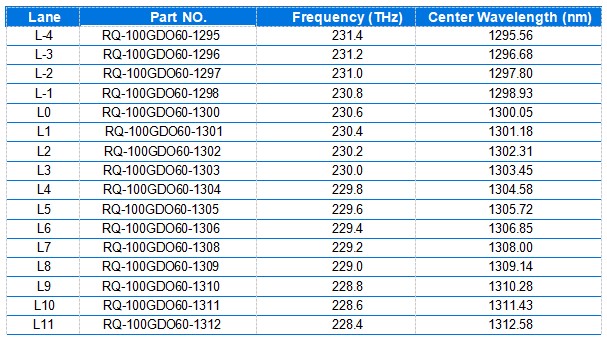

XXX-Channel si riferisce alla tabella seguente

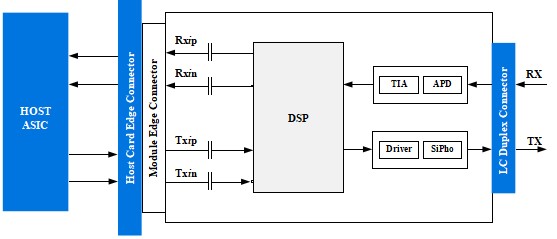

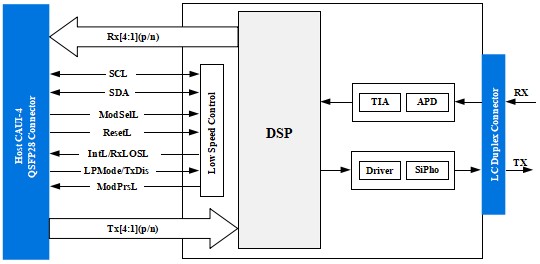

Figura 1: Diagramma a blocchi del ricetrasmettitore
Solo un canale i (i=1, 2, 3, 4) mostrato per semplicità

Figura 2: Diagramma di riferimento dell'applicazione
Come mostrato nella Figura 1, il percorso trasmittente del transceiver contiene un ingresso elettrico 4x25Gbps CAUI-4, un multiplexer elettrico integrato, un driver SiPho, un monitor diagnostico, un controllo e bias per il modulatore MZ e una sorgente laser a modo singolo. Il multiplexer elettrico integrato converte 4 canali di dati elettrici da 25Gbps (NRZ) in 1 canale di segnale ottico da 100Gbps (PAM4).
Come mostrato nella Figura 1, il percorso ricevitore del transceiver contiene un APD, un amplificatore transimpedenza (TIA), un de-multiplexer integrato e un blocco di uscita elettrica conforme CAUI-4 a 4x25Gbps. Il de-multiplexer integrato converte 1 canale di segnale ottico da 100Gbps (PAM4) in 4 canali di dati elettrici in uscita da 25Gbps (NRZ).
L'interfaccia tra il modulo QSFP28 e l'ASIC Host è mostrata nella Figura 2. Le linee di segnale ad alta velocità sono accoppiate in AC internamente e gli ingressi elettrici sono terminati internamente a 100 Ohm differenziali. Tutti i canali elettrici trasmittenti e riceventi sono conformi alla specifica CAUI-4 secondo IEEE 802.3cd.
Il modulo dispone dei seguenti segnali a bassa velocità per controllo e stato: ModSelL, ResetL, LPMode/TxDis, ModPrsL, IntL/RxLOSL. Inoltre, è presente un'interfaccia seriale a due fili standard industriale scalata per LVTTL a 3,3V. La definizione dell'interfaccia dei segnali di controllo e i registri della memoria dell'interfaccia seriale sono ulteriormente definiti nella sezione Interfaccia di Controllo & Mappa della Memoria.
L'esposizione a sovracorrenti e sovratensioni può causare danni immediati al modulo transceiver. Osservare le precauzioni per il normale funzionamento di apparecchiature sensibili alle scariche elettrostatiche e prestare attenzione anche a limitare l'esposizione alle condizioni definite nelle valutazioni massime assolute.
I connettori ottici saranno esposti finché la spina della porta non è inserita, quindi prestare sempre attenzione alla protezione. Ogni modulo è dotato di un tappo di protezione della porta per proteggere le porte ottiche. Il tappo protettivo deve essere sempre in posizione quando la fibra ottica non è inserita. Prima di inserire la fibra ottica, si raccomanda di pulire l'estremità del connettore della fibra ottica per evitare contaminazioni della porta ottica del modulo dovute a connettori sporchi. In caso di contaminazione, utilizzare metodi standard di pulizia della porta LC.
Superare la tabella dei valori massimi assoluti può causare danni permanenti al dispositivo. Questo è solo un valore evidenziato e non riguarda il funzionamento funzionale del dispositivo che supera le specifiche di questa scheda tecnica in queste o altre condizioni. L'uso prolungato sotto valori massimi assoluti influenzerà l'affidabilità del dispositivo.

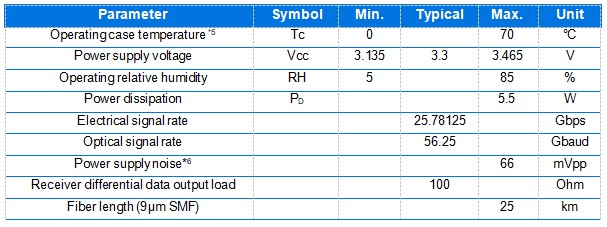

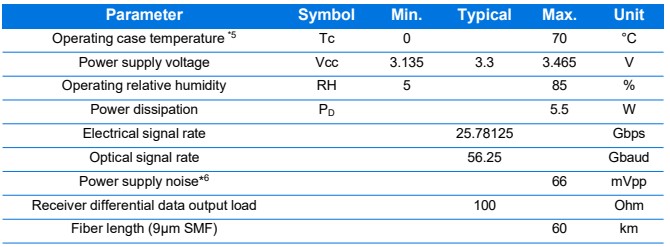

Per operazioni al di fuori delle condizioni operative consigliate, le caratteristiche ottiche ed elettriche non sono definite, l'affidabilità non è garantita e tali operazioni prolungate possono danneggiare il modulo.

*4: Le specifiche di alimentazione, corrente istantanea, sostenuta e in stato stazionario sono conformi alla classificazione di potenza QSFP28 MSA.
*5: La posizione della misurazione della temperatura del case è mostrata nella Figura 9.
*6: Il rumore di alimentazione è definito come l'ampiezza del rumore picco-picco sull'intervallo di frequenza sul lato di alimentazione dell'host del filtro di alimentazione raccomandato con modulo e filtro raccomandato in posizione. I livelli di tensione, inclusi i picco-picco del rumore, sono limitati all'intervallo operativo raccomandato dell'alimentatore associato. Vedere la Figura 7 per il filtro di alimentazione consigliato.

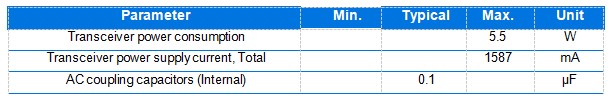

Caratteristiche Elettriche Generali
Salvo diversa indicazione, le seguenti caratteristiche sono definite sotto condizioni operative consigliate.

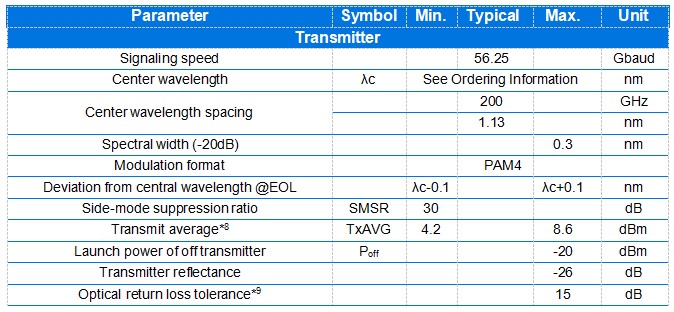

Caratteristiche Ottiche @Punto di Test TP2

*8: La potenza media di lancio (min) è informativa e non è l'indicatore principale della forza del segnale. Un trasmettitore con potenza di lancio inferiore a questo valore non può essere conforme; tuttavia, un valore superiore non garantisce la conformità.
*9: La riflettanza del trasmettitore è definita guardando all'interno del trasmettitore.

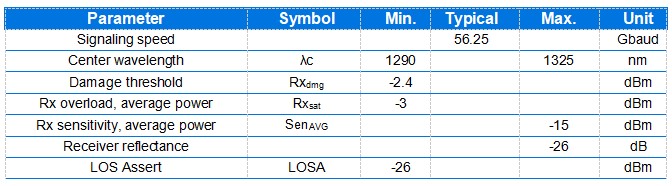

Caratteristiche Ottiche @Punto di Test TP3

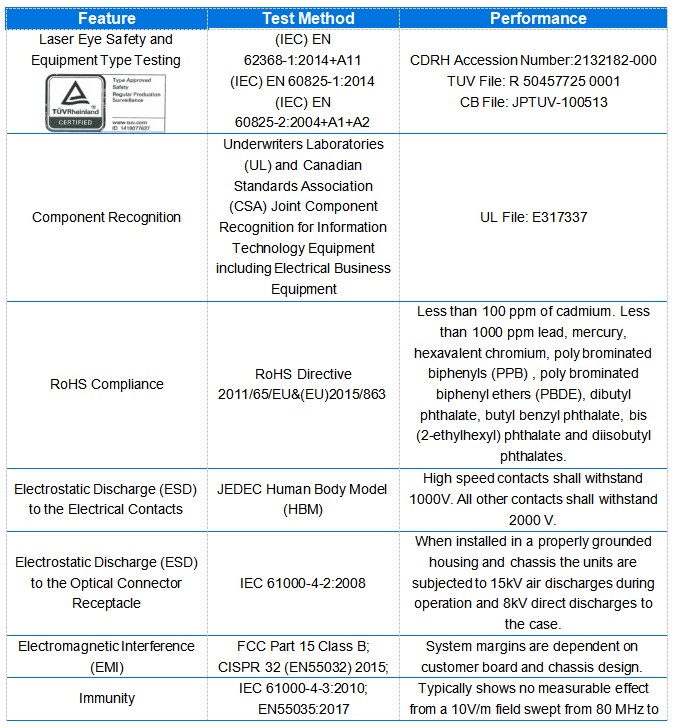

Tabella di Conformità Regolamentare
