Il modulo ricetrasmettitore monomodale della serie RQ-100GDO40-XXXX è progettato per trasmissioni 100GbE a più canali fino a una distanza di 40KM tramite fibra ottica monomodale (SMF) G.652 standard. Il ricetrasmettitore opera a una velocità dati di 100Gbps alla lunghezza d'onda DWDM nominale da 1295.56nm a 1312.58nm come specificato dal CW-WDM MSA. Questo modulo può convertire 4 canali di dati di ingresso elettrici da 25Gbps (NRZ) in 1 canale di segnale ottico da 100Gbps (PAM4), e può anche convertire 1 canale di segnale ottico da 100Gbps (PAM4) in 4 canali di dati di uscita elettrici da 25Gbps (NRZ). L'interfaccia elettrica del modulo è conforme a OIF CEI-28G-VSR e QSFP28 MSA. È progettato per essere installato nelle apparecchiature di rete DWDM nelle reti di accesso metropolitane e nelle reti core.

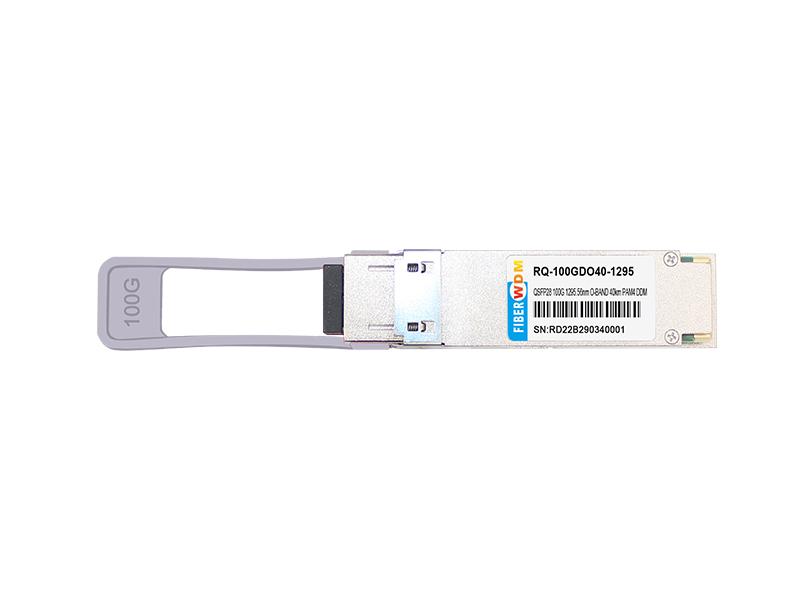

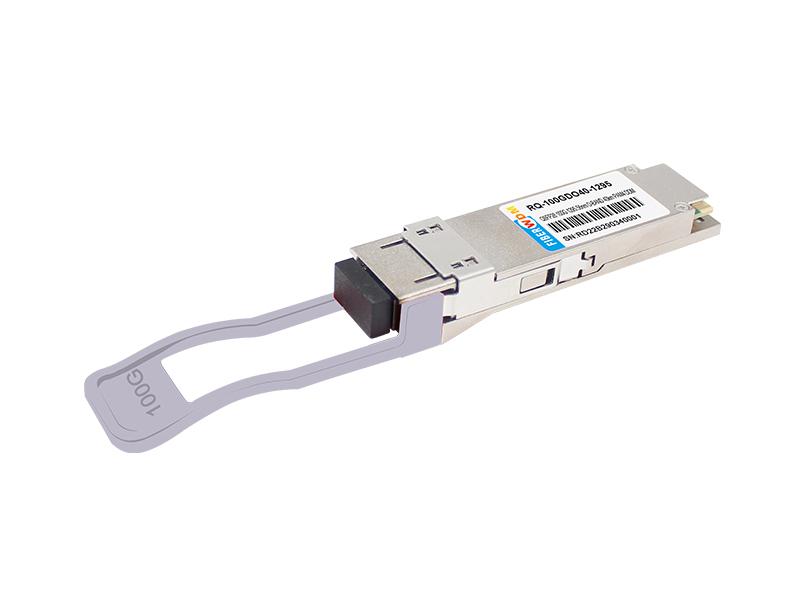

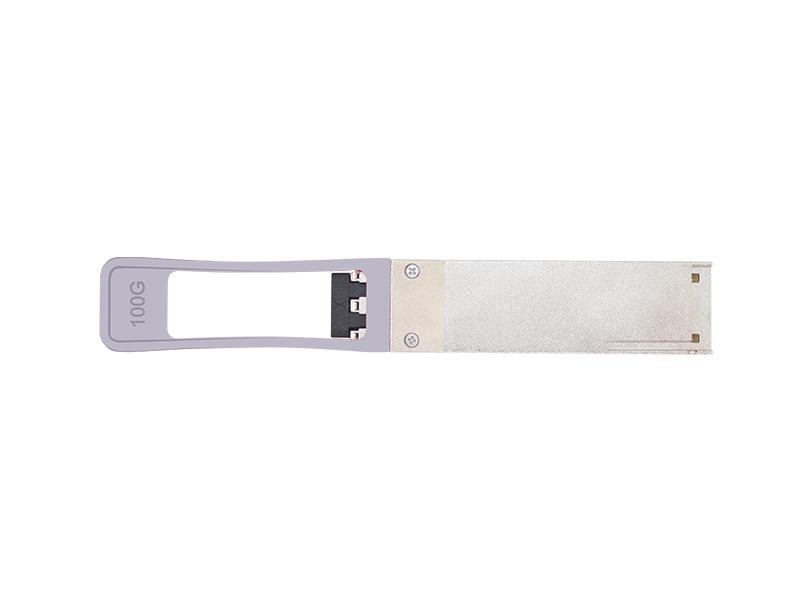

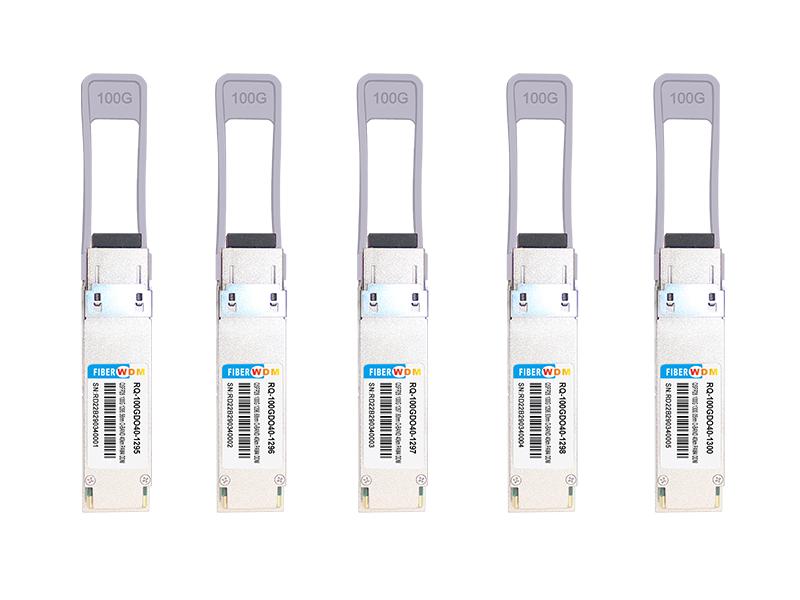

QSFP28 100G O-Band DWDM 40KMRicetrasmettitore SM LC
Informazioni per l'ordinazione
| N. parte | Velocità dati | Fibra | Distanza*3 | Interfaccia | Temp. |
| RQ-100GDO40-XXXX*2 | 100Gbps | SMF | 40KM | LC | 0~+70°C |
*1: Per le informazioni più recenti sulla certificazione, verificare con FIBERWDM.

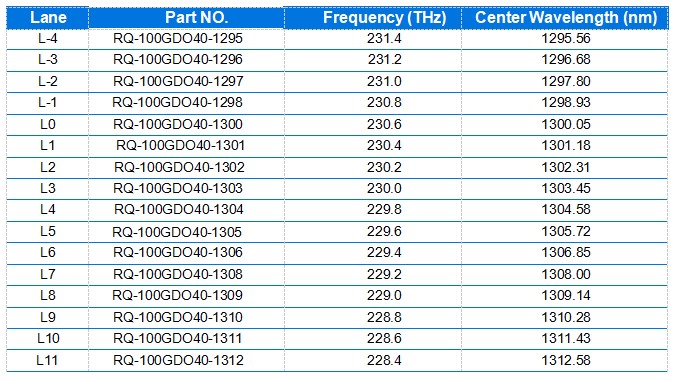

*2: XXXX si riferisce all'intervallo di lunghezze d'onda DWDM O-Band come specificato da CW-WDM MSA; fare riferimento alla tabella seguente per informazioni dettagliate sulle lunghezze d'onda centrali.
*3: Su SMF G.652.
XXX-Channel si riferisce alla tabella seguente

Come mostrato nella Figura 1, il percorso del trasmettitore del ricetrasmettitore contiene un ingresso elettrico CAUI-4 4x25Gbps, un multiplexer elettrico integrato, un driver SiPho, un monitor diagnostico, un controllo e polarizzazione per il modulatore MZ e una sorgente laser monomodale. Il multiplexer elettrico integrato converte i dati di ingresso elettrici a 4 canali da 25Gbps (NRZ) in un segnale ottico a 1 canale da 100Gbps (PAM4).
Come mostrato nella Figura 1, il percorso del ricevitore del ricetrasmettitore contiene un APD, un amplificatore transimpedenza (TIA), un demultiplexer integrato e un blocco di uscita elettrica conforme a CAUI-4 4x25Gbps. Il demultiplexer integrato converte un segnale ottico a 1 canale da 100Gbps (PAM4) in dati di uscita elettrici a 4 canali da 25Gbps (NRZ).
L'interfaccia tra il modulo QSFP28 e l'ASIC host è mostrata nella Figura 2. Le linee del segnale ad alta velocità sono accoppiate internamente in CA e gli ingressi elettrici sono terminati internamente a 100 Ohm differenziali. Tutti i canali elettrici del trasmettitore e del ricevitore sono conformi alla specifica CAUI-4 secondo IEEE 802.3cd.
Il modulo dispone dei seguenti segnali a bassa velocità per controllo e stato: ModSelL, ResetL, LPMode/TxDis, ModPrsL, IntL/RxLOSL. Inoltre, è presente un'interfaccia seriale a due fili standard del settore adattata per 3.3V LVTTL. La definizione dell'interfaccia del segnale di controllo e i registri della memoria dell'interfaccia seriale sono ulteriormente definiti nella sezione Interfaccia di controllo e mappa di memoria.
L'esposizione a sovracorrenti e a eventi di sovratensione può causare danni immediati al modulo ricetrasmettitore. Osservare le precauzioni per il normale funzionamento delle apparecchiature sensibili alle scariche elettrostatiche e prestare attenzione anche a limitare l'esposizione alle condizioni definite nei valori nominali massimi assoluti.

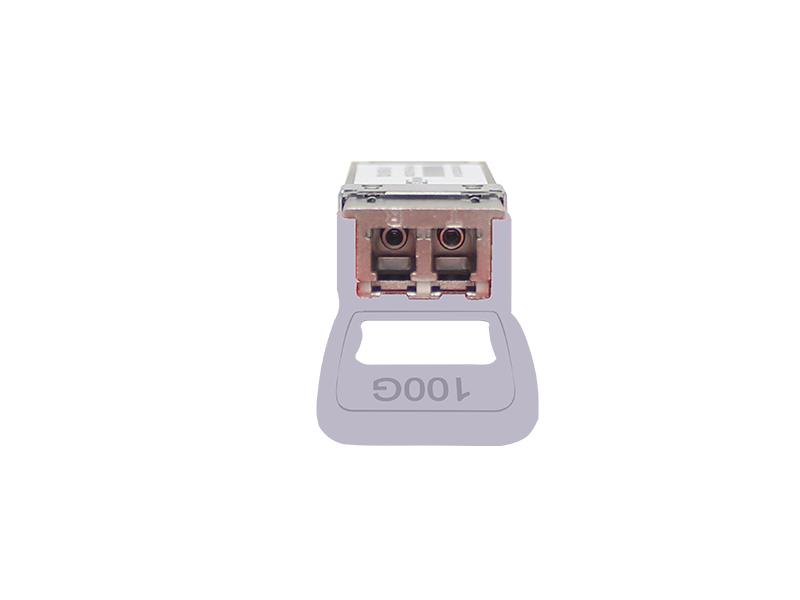

I connettori ottici saranno esposti finché il tappo della porta non è inserito, pertanto prestare sempre attenzione alla protezione. Ogni modulo è dotato di un tappo di protezione della porta per proteggere le porte ottiche. Il tappo protettivo deve essere sempre in posizione quando la fibra ottica non è inserita. Prima di inserire la fibra ottica, si consiglia di pulire l'estremità del connettore della fibra ottica per evitare la contaminazione della porta ottica del modulo dovuta a un connettore sporco. Se si verifica contaminazione, utilizzare i metodi standard di pulizia delle porte LC.

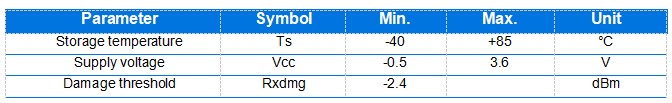

Il superamento della tabella dei valori nominali massimi assoluti può causare danni permanenti al dispositivo. Si tratta solo di un valore nominale evidenziato e non riguarda il funzionamento del dispositivo che supera le specifiche di questa specifica tecnica in queste o altre condizioni. Il funzionamento a lungo termine ai valori nominali massimi assoluti influirà sull'affidabilità del dispositivo.

Per operazioni al di fuori delle condizioni operative consigliate, le caratteristiche ottiche ed elettriche non sono definite, l'affidabilità non è garantita e tali operazioni prolungate possono danneggiare il modulo.

*4: Le specifiche dell'alimentazione, la corrente istantanea, sostenuta e in regime stazionario sono conformi alla classificazione di potenza QSFP28 MSA.
*5: La posizione della misurazione della temperatura del contenitore è mostrata nella Figura 9.
*6: Il rumore dell'alimentazione è definito come l'ampiezza del rumore picco-picco sull'intervallo di frequenza al lato dell'alimentazione host del filtro di alimentazione consigliato con il modulo e il filtro consigliato installati. I livelli di tensione, incluso il rumore picco-picco, sono limitati all'intervallo operativo consigliato della relativa alimentazione. Vedere la Figura 7 per il filtro di alimentazione consigliato.

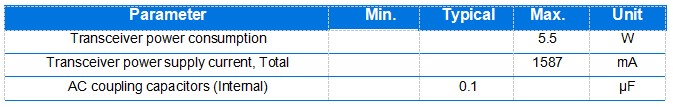

Caratteristiche elettriche generali

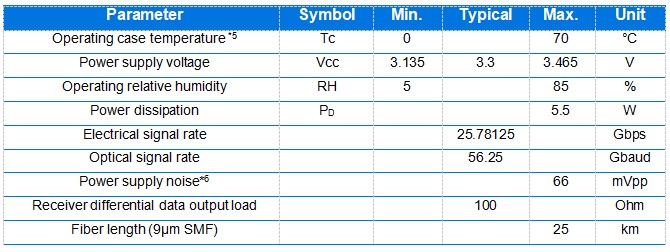

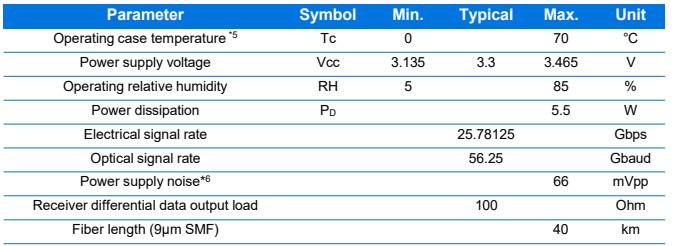

Salvo diversa indicazione, le seguenti caratteristiche sono definite nelle condizioni operative consigliate.

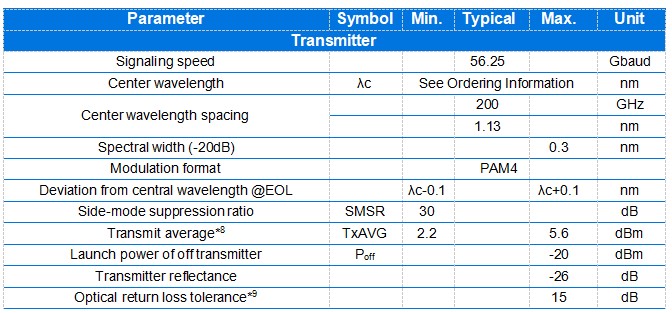

Caratteristiche ottiche @Punto di test TP2

*8: La potenza media di lancio (min) è informativa e non costituisce l'indicatore principale dell'intensità del segnale. Un trasmettitore con potenza di lancio inferiore a questo valore non può essere conforme; tuttavia, un valore superiore non garantisce la conformità.
*9: La riflettanza del trasmettitore è definita guardando verso il trasmettitore.

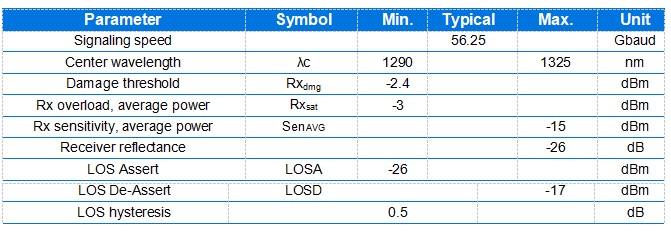

Caratteristiche ottiche @Punto di test TP3

Tabella di conformità normativa
| Caratteristica | Metodo di test | Prestazioni |
|
Test di sicurezza degli occhi laser e del tipo di apparecchiatura
|
(IEC) EN 62368-1:2014+A11 (IEC) EN 60825-1:2014 (IEC) EN 60825-2:2004+A1+A2 |
Numero di registrazione CDRH:2132182-000 File TUV: R 50457725 0001 File CB: JPTUV-100513 |
| Riconoscimento dei componenti |
Riconoscimento congiunto dei componenti da parte di Underwriters Laboratories (UL) e Canadian Standards Association (CSA) per apparecchiature informatiche inclusi dispositivi elettrici aziendaliApparecchiature |
File UL: E317337 |
| Conformità RoHS | Direttiva RoHS 2011/65/UE&(UE)2015/863 |
Meno di 100 ppm di cadmio. Meno di 1000 ppm di piombo, mercurio, cromo esavalente, bifenili polibromurati (PBB), eteri di difenile polibromurati (PBDE), ftalato di dibutile, ftalato di benzilbutilo, bis(2-etilesil) ftalato e diisobutilftalati. |
| Scarica elettrostatica (ESD) sui contatti elettrici | Modello del corpo umano (HBM) JEDEC |
I contatti ad alta velocità devono resistere 1000V. Tutti gli altri contatti devono resistere a 2000V. |
| Scarica elettrostatica (ESD) al ricettacolo del connettore ottico | IEC 61000-4-2:2008 |
Quando installate in un alloggiamento e un telaio correttamente collegati a terra, le unità sono sottoposte a scariche in aria da 15kV durante il funzionamento e a scariche dirette da 8kV verso il contenitore. |
|
Interferenza elettromagnetica (EMI) |
FCC Parte 15 Classe B; CISPR 32 (EN55032) 2015; |
I margini del sistema dipendono dalla progettazione della scheda e del telaio del cliente. |
| Immunità |
IEC 61000-4-3:2010; EN55035:2017 |
Tipicamente non mostra alcun effetto misurabile da un campo di 10V/m spazzato da 80 MHz a6 GHz applicato al modulo senza un involucro del telaio. |
