Gli amplificatori della serie RD-XG3-POA supportano l’amplificazione della potenza ottica per collegamenti GPON, XGPON e XGSPON, compatibili con i tre protocolli. Amplificano direttamente i segnali ottici in upstream e downstream senza conversione fotoelettrica, estendendo efficacemente la distanza di trasmissione e ampliando il numero di abbonati accessibili nella rete.

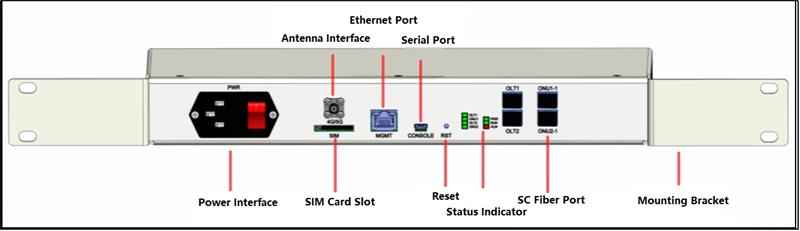

Il dispositivo può essere installato in formato da unità da tavolo, e sono disponibili staffe opzionali per il montaggio su rack per l’installazione su rack da 19 pollici o 21 pollici.

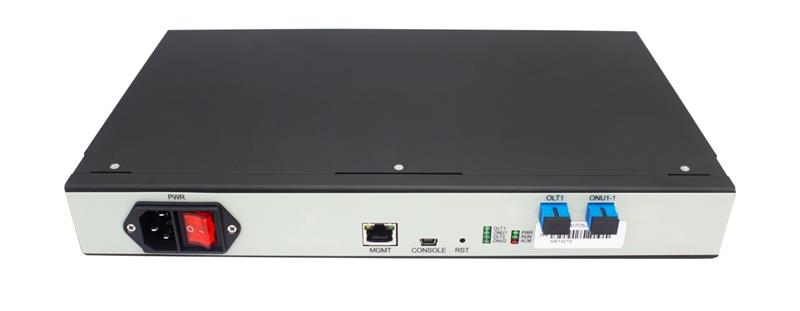

Amplificatore ottico GPON/XGPON/XGSPON
RD-XG3-POA
I dispositivi amplificatori della serie RD-XG3-POA supportano l'amplificazione della potenza ottica per collegamenti GPON, XGPON e XGSPON, compatibili con i tre protocolli. Amplificano direttamente i segnali ottici upstream e downstream senza conversione fotoelettrica, estendendo efficacemente la distanza di trasmissione e ampliando il numero di utenti accessibili nella rete.
Il dispositivo può essere installato in formato da tavolo e sono disponibili staffe opzionali per montaggio su rack per installazione su rack da 19 o 21 pollici.
| Prestazioni di trasmissione | |
| Protocolli supportati |
GPON(ITU-T G.984) XGPON(ITU-T G.987) XGSPON(ITU-T G.9807) |
| Velocità upstream / Tipo di segnale / Lunghezza d'onda |
GPON: 1,25G modalità burst, lunghezza d'onda centrale 1310nm XGPON: 2,5G modalità burst, lunghezza d'onda centrale 1270nm XGSPON: 10G modalità burst, lunghezza d'onda centrale 1270nm |
| Velocità downstream / Tipo di segnale / Lunghezza d'onda |
GPON: 2,5G modalità continua, lunghezza d'onda centrale 1490nm XGPON: 10G modalità continua, lunghezza d'onda centrale 1577nm XGSPON: 10G modalità continua, lunghezza d'onda centrale 1577nm |
| Topologia di rete |
Supporta amplificazione indipendente o espansione del collegamento per ciascun canale upstream e downstream. Consente l'amplificazione di rilancio in qualsiasi posizione della rete. Supporta il collegamento in cascata di più dispositivi. Facilita l'espansione della capacità di rete. |
| Compatibilità |
Compatibile con dispositivi OLT e ONU di vari produttori Trasmissione trasparente di tutti i servizi |
| Protezione bypass in caso di spegnimento (opzionale) | Mantiene il collegamento ottico fisico originale in caso di interruzione di alimentazione |
| Parametri dell'interfaccia ottica | |
| Potenza ottica di ingresso downstream |
GPON: -24 dBm; (lunghezza d'onda centrale 1490nm) XGPON: -24 dBm; (lunghezza d'onda centrale 1577nm) XGSPON: -24 dBm; (lunghezza d'onda centrale 1577nm) |
| Potenza ottica di ingresso upstream |
GPON: -24 dBm; (lunghezza d'onda centrale 1310nm) XGPON: -24 dBm; (lunghezza d'onda centrale 1270nm) XGSPON：-24 dBm；（Lunghezza d'onda centrale 1270nm） |
| Ambiente operativo | |
| Alimentazione | AC 220V/110V/230V o DC 48V |
| Consumo energetico | |
| Dimensioni | 330mm*204mm*43.6mm |
| Peso | |
| Temperatura di esercizio | -20℃~+70℃ |
| Temperatura di stoccaggio | -40℃~+85℃ |
Design 1-in 1-out per amplificazione diretta della potenza ottica; la protezione bypass in caso di spegnimento è opzionale.

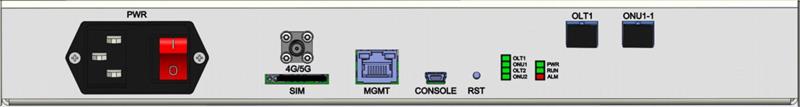

Figura 3 Diagramma del pannello a canale singolo

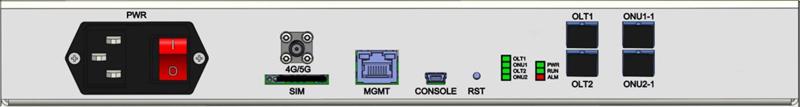

Figura 4 Diagramma del pannello a doppio canale

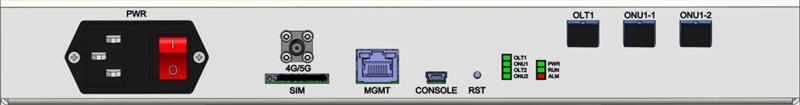

Design 1-in 2-out per espandere il collegamento ottico originale.
Figura 5 Diagramma del pannello a canale singolo

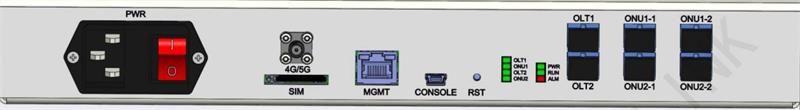

Figura 6 Diagramma del pannello a doppio canale
| Modello | Descrizione |
| Configurazione 1: Canale singolo | Amplificatore PON a canale singolo, funzione opzionale di protezione bypass in caso di spegnimento |
| Doppio canale | Amplificatore PON a doppio canale, funzione opzionale di protezione bypass in caso di spegnimento |
| Configurazione 2: Canale singoloonfigurazione 2: Canale singolo | Amplificatore PON a canale singolo con capacità di espansione del collegamento 1-in 2-out |
| Doppio canale | Amplificatore PON a doppio canale, ogni canale supporta espansione del collegamento 1-in 2-out |
| Modello | Descrizione |
| RD-XG3-POA-SA | Amplificatore PON a canale singolo, amplificazione della potenza ottica 1-in 1-out, lunghezze d'onda 1270nm/1577nm, alimentazione AC/DC, consumo energetico |
| RD-XG3-POA-DA | Amplificatore PON a doppio canale, ogni canale supporta amplificazione della potenza ottica 1-in 1-out, lunghezze d'onda 1270nm/1577nm, alimentazione AC/DC, consumo energetico |
| RD-XG3-POA-SA-B | Amplificatore PON a canale singolo, amplificazione della potenza ottica 1-in 1-out, lunghezze d'onda 1270nm/1577nm, alimentazione AC/DC, consumo energetico |
| RD-XG3-POA-DA-B | Amplificatore PON a doppio canale, ogni canale supporta amplificazione della potenza ottica 1-in 1-out, lunghezze d'onda 1270nm/1577nm, alimentazione AC/DC, consumo energetico |
| RD-XG3-POA-SE | Amplificatore PON a canale singolo con capacità di espansione del collegamento 1-in 2-out, lunghezze d'onda 1270nm/1577nm, alimentazione AC/DC, consumo energetico |
| RD-XG3-POA-DE | Amplificatore PON a doppio canale, ogni canale supporta capacità di espansione del collegamento 1-in 2-out, lunghezze d'onda 1270nm/1577nm, alimentazione AC/DC, consumo energetico |
