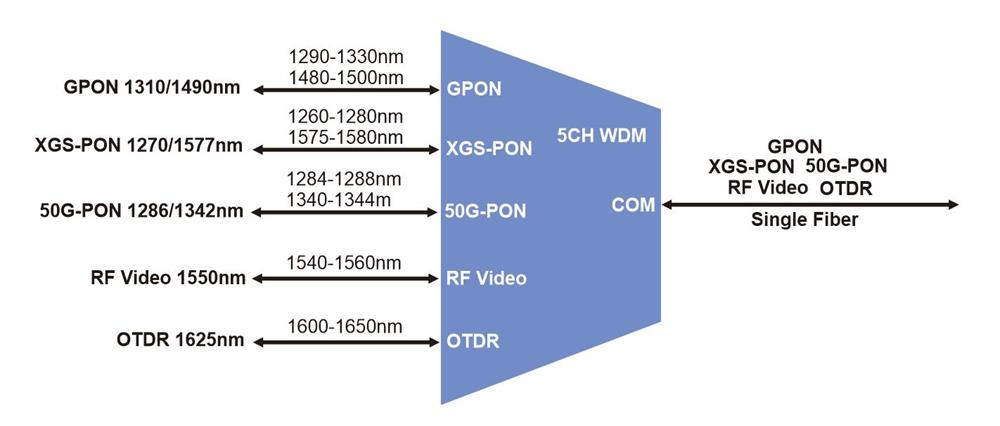

Nell'ambito della trasformazione digitale, la domanda di reti di comunicazione ad alta velocità, affidabili e flessibili è senza precedenti. Le reti ottiche passive (PON) sono il fulcro delle moderne infrastrutture di comunicazione e supportano applicazioni che spaziano dalla banda larga domestica alle reti aziendali. Per soddisfare le crescenti esigenze di larghezza di banda e garantire implementazioni a prova di futuro, l'integrazione di 5CH WDM con le tecnologie GPON, XGS-PON, 50G-PON, RF Video e OTDR offre una soluzione completa che massimizza l'utilizzo della fibra e migliora le capacità di servizio.
5CH WDM GPON XGS-PON 50G-PON RF Video e OTDR Plug-in LGX Box 215*150*20MM
FW-4G-LGX02A-GX5
50G-PON (rete ottica passiva con capacità di 50 Gigabit)
Caratteristiche: 50G-PON utilizza una singola lunghezza d'onda per fornire una larghezza di banda simmetrica di 50 Gb/s sullo stesso impianto in fibra. Supporta rapporti di splittaggio da 1:16 a 1:256, un budget di collegamento di 29 dB e coesiste con GPON e XGS-PON tramite TWDM. Un ecosistema ONU pronto all'uso e gli standard ITU-T G.hsp.50gpd garantiscono l'interoperabilità multi-vendor.
Scenari applicativi: 50G-PON è progettato appositamente per abitazioni multi-gigabit, cloud gaming 8K/VR, upload di sistemi di visione artificiale industriali, fronthaul 5G a piccole celle e campus aziendali di grandi dimensioni che richiedono una latenza inferiore a 1 ms e una disponibilità del 99,99%. Garantisce la sicurezza degli impianti esterni per un decennio, offrendo un percorso di aggiornamento senza interruzioni a 100G-PON senza toccare l'ODN.
Video RF
Caratteristiche: La tecnologia video RF consente la trasmissione di segnali video analogici su fibra ottica, consentendo la distribuzione di contenuti video di alta qualità. Viene spesso utilizzata in combinazione con le tecnologie PON per fornire servizi video integrati.
Scenari applicativi: Il video RF è comunemente utilizzato nelle reti televisive via cavo, nei servizi video-on-demand e in altre applicazioni in cui la trasmissione video di alta qualità è essenziale. Può essere integrato perfettamente con le reti PON per offrire una soluzione completa per servizi dati e video.
OTDR (riflettometro ottico nel dominio del tempo)
Caratteristiche: L'OTDR è uno strumento utilizzato per la diagnosi e la manutenzione dei guasti delle reti in fibra ottica, in grado di rilevare rotture, perdite e punti di riflessione nella fibra.
Scenari applicativi: È ampiamente utilizzato nell'installazione, manutenzione e risoluzione dei problemi delle reti in fibra ottica, garantendo l'affidabilità e le prestazioni della rete.
Vantaggi
Applicazione
Pannello del prodotto

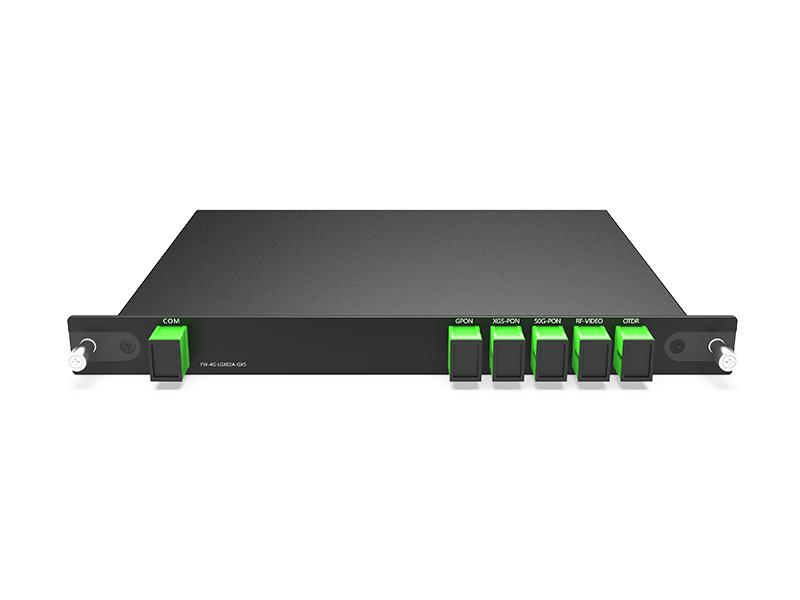

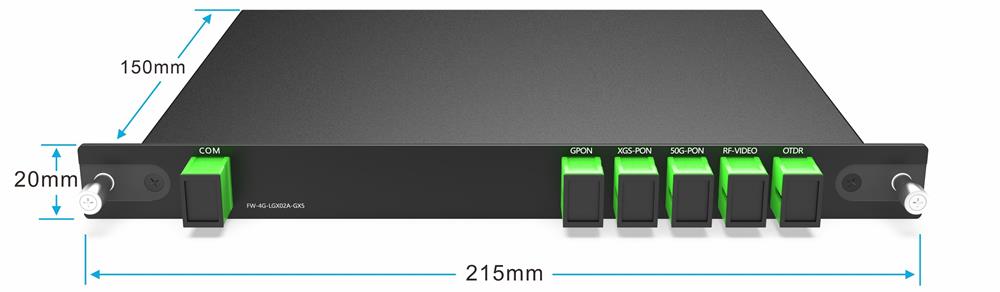

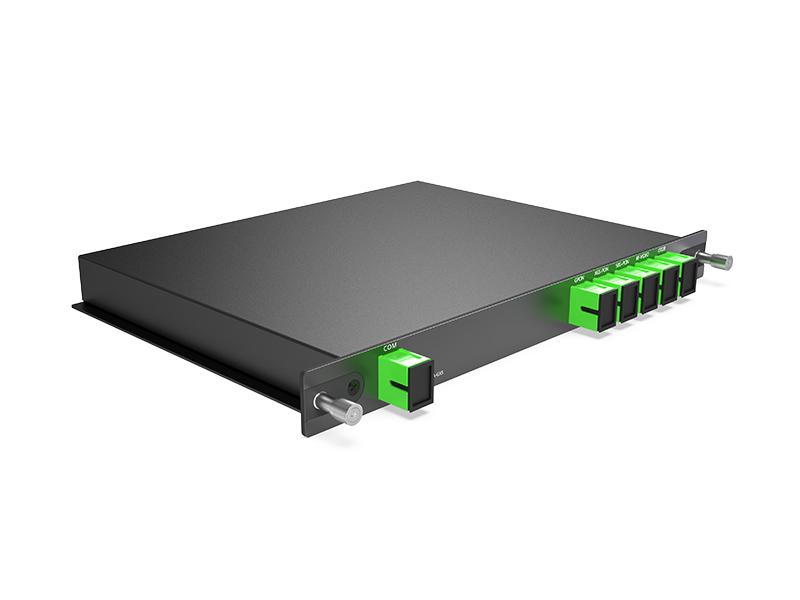

5CH WDM GPON XGS-PON 50G-PON RF Video e OTDR, SC/APC Plug-in LGX Box 215*150*20MM

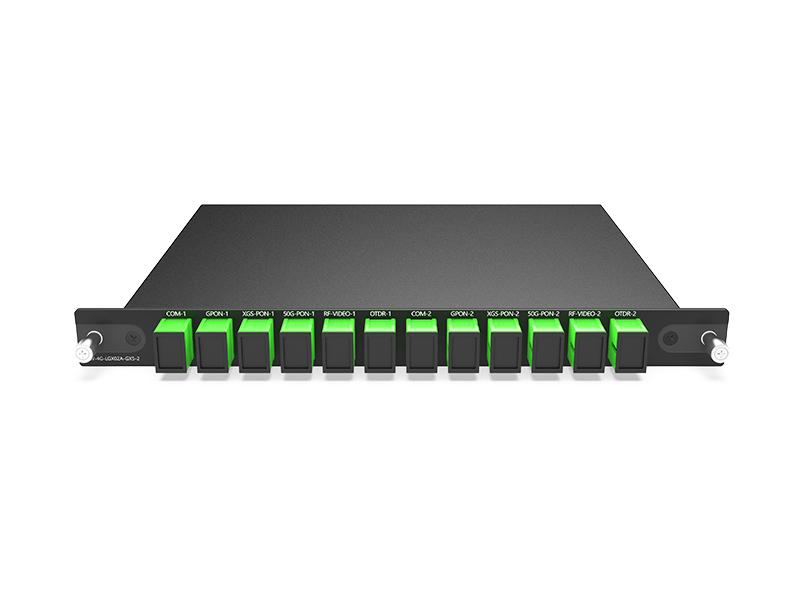

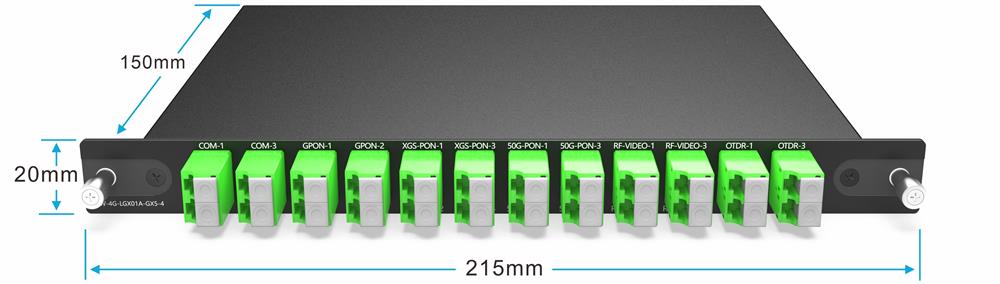

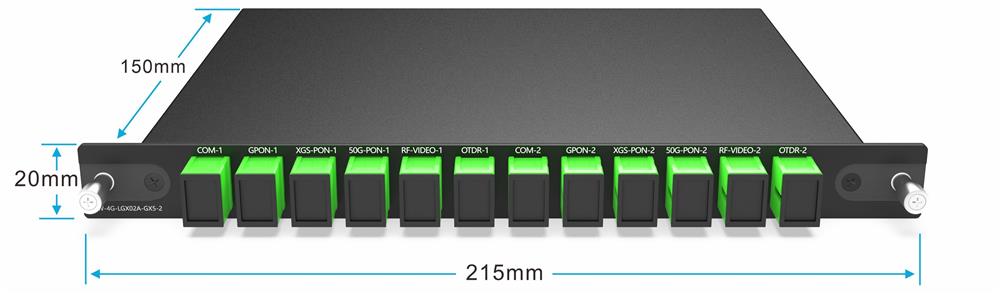

2X5CH WDM GPON XGS-PON 50G-PON RF Video e OTDR, SC/APC Plug-in LGX Box 215*150*20MM

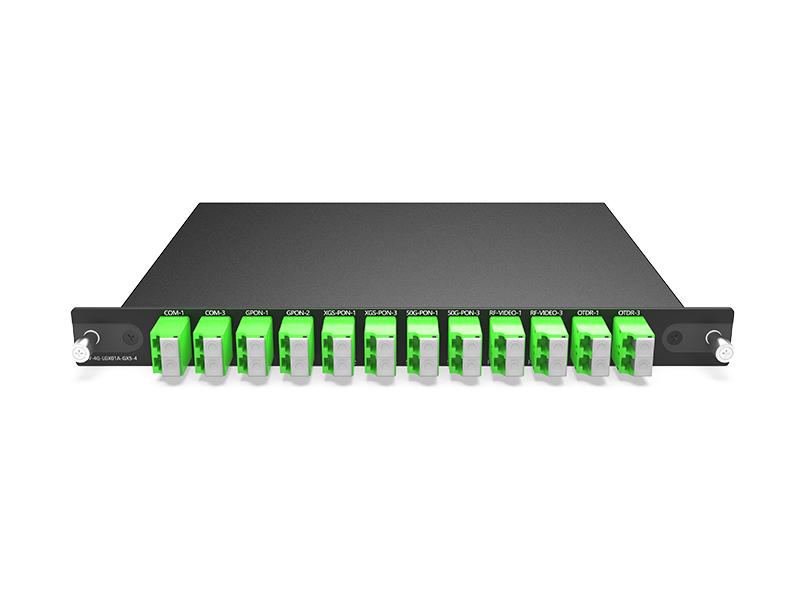

4X5CH WDM GPON XGS-PON 50G-PON RF Video e OTDR, LC/APC Plug-in LGX Box 215*150*20MM
Specifiche
|
Parametro |
Specifica |
Unità |
|
|
Passa-banda |
GPON |
1290-1330/1480-1550 |
nanometro |
|
XGS-PON |
1260-1280/1575-1580 |
nanometro |
|
|
50G-PON |
1284-1288/1340-1344 |
nanometro |
|
|
RF-Video |
1540-1560 |
nanometro |
|
|
OTDR |
1600-1650 |
nanometro |
|
|
Perdita di inserzione |
COM - GPON |
<0,9 |
dB |
|
COM - XGS-PON |
<1.1 |
dB |
|
|
COM - 50G-PON |
<1.3 |
dB |
|
|
COM - Video RF |
<1,5 |
dB |
|
|
COM - OTDR |
<1.7 |
dB |
|
|
Isolamenti di lunghezza d'onda |
COM - GPON |
>30 |
dB |
|
COM - XGS-PON |
>30 |
dB |
|
|
COM - 50G-PON |
>30 |
dB |
|
|
COM - Video RF |
>30 |
dB |
|
|
COM - OTDR |
>30 |
dB |
|
|
Unifomit |
<0,8 |
dB |
|
|
Perdita di ritorno |
>55 |
dB |
|
|
Direttività |
>55 |
dB |
|
|
PDL (Perdita dipendente dalla polarizzazione) |
<0,3 |
dB |
|
|
(Dispersione della modalità di polarizzazione) |
<0,2 |
PS |
|
|
Gestione della potenza ottica |
<300 |
mW | |
|
Temperatura di esercizio |
da -40 a +85 |
°C |
|
|
Umidità relativa di esercizio |
da 5 a 90 |
% RH |
|
|
Temperatura di conservazione |
da -40 a +85 |
°C |
|
|
Umidità relativa di esercizio |
da 5 a 90 |
% RH |
|
|
Peso netto |
Scatola LGX: 0,5 kg Rack 1U a 2 slot: 2,5 kg |
KG |
|
|
Dimensioni |

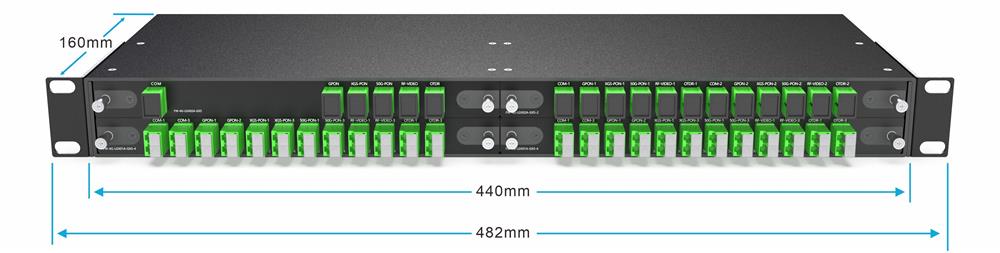

Scatola LGX: 215*150*20mm Rack 1U: 440*160*44mm |
mm | |
|
La perdita di inserzione include WDL, TDL e PDL CON due set di connettori accoppiati a entrambe le estremità. |
|||
Informazioni sul pacchetto

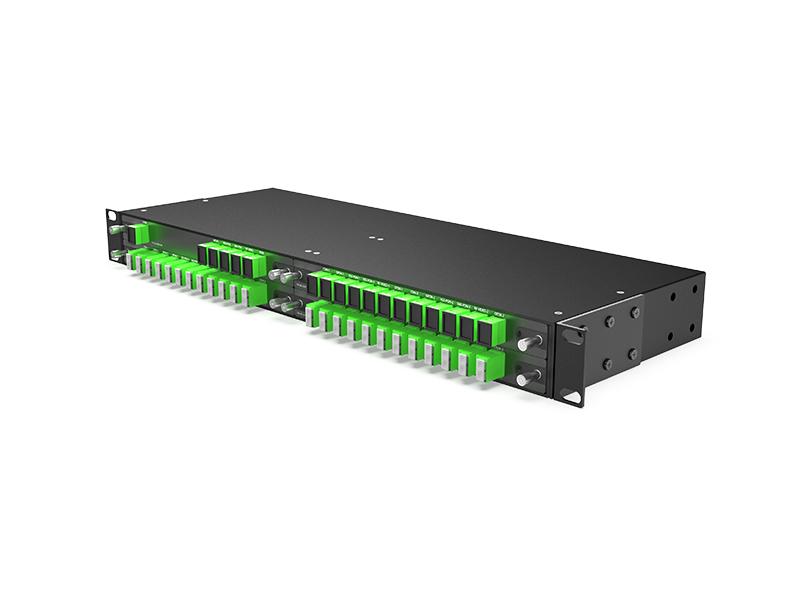

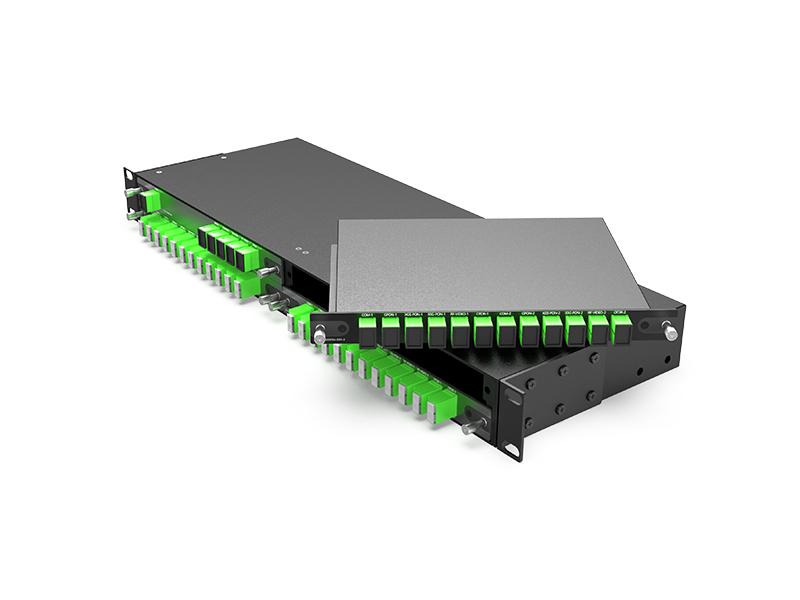

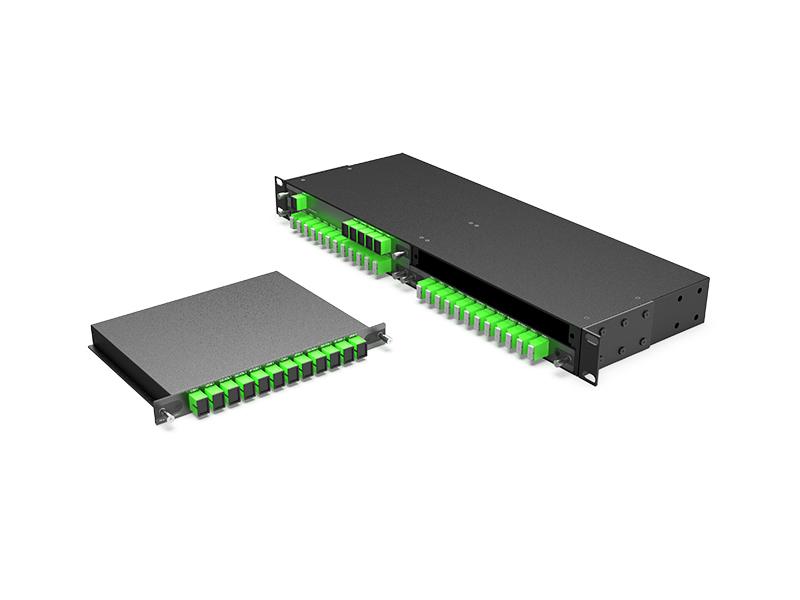

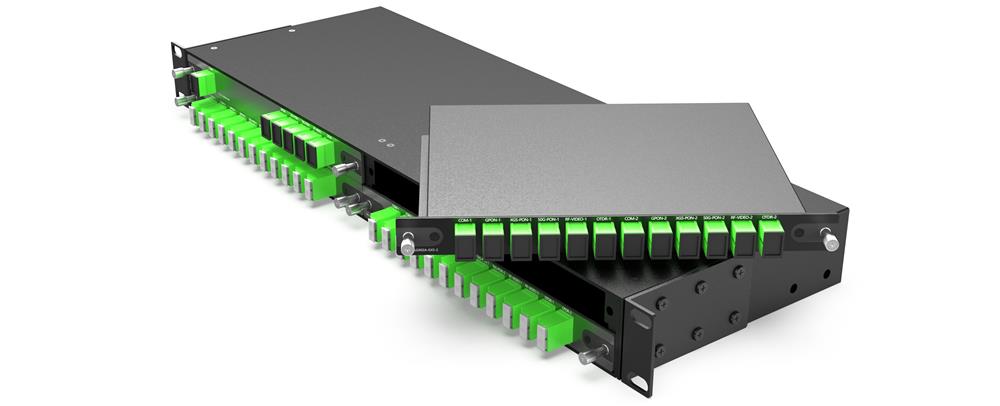

LGX BOX Plug in Rack 1U a 4 slot
5 canali WDM
2x5CH WDM
4x5CH WDM
Rack 1U a 4 slot per LGX BOX
