Caratteristiche
Basso costo impareggiabile
Distorsioni ottiche basse
Elevato isolamento
Alta affidabilità
Percorso ottico privo di resina epossidica
Applicazioni
Blocco dei canali
Aggiungi/Rilascia configurabile
Monitoraggio del sistema
Strumentazione

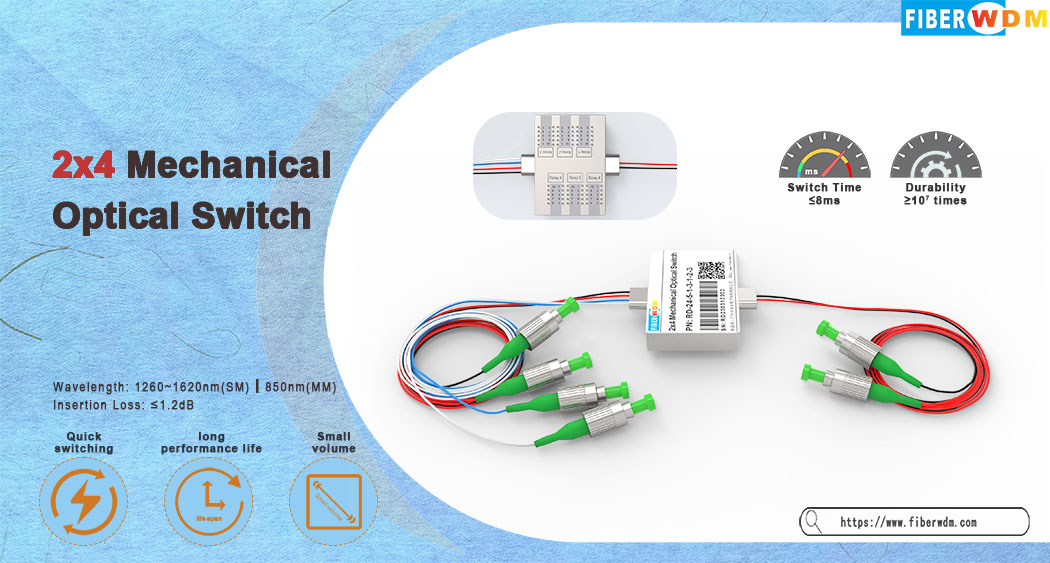

Interruttore ottico meccanico 2x4
L'interruttore a fibra ottica meccanica 2x4 collega i canali ottici dirigendo o bloccando un segnale ottico in ingresso nella fibra di uscita. Ciò si ottiene utilizzando una configurazione opto-meccanica in attesa di brevetto e attivata tramite un segnale di controllo elettrico. Una versione con blocco conserva il percorso ottico selezionato dopo che il segnale di azionamento è stato rimosso, mentre le versioni senza blocco per impostazione predefinita passano allo stato aperto o chiuso quando viene rimossa l'alimentazione. L'interruttore è dotato di sensori di posizione elettrici integrati. Il nuovo design avanzato basato sul materiale riduce significativamente la sensibilità della posizione della parte mobile, offrendo un'elevata stabilità senza precedenti e un basso costo senza pari
Specifiche
| Lunghezza d'onda operativa |
1260~1620 nm (SM) 850nm(MM) |
Perdita di inserzione |
≤1,2 dB |
| Perdita dipendente dalla lunghezza d'onda |
≤0,25 dB |
Perdita dipendente dalla polarizzazione |
≤0,05 dB |
| Perdita dipendente dalla temperatura |
≤0,25 dB |
Perdita di ritorno |
SM≥50dB MM≥30dB |
| Discorsi incrociati |
SM≥55dB MM≥35dB |
Cambia tempo |
≤8ms |
| Ripetibilità |
≤ ± 0,02 dB |
Durata |
≥107 volte |
| Tensione di funzionamento |
3 o 5V |
Tipo di interruttore |
Senza blocco/Con blocco |
| temperatura di esercizio |
－20~＋70℃ |
Temperatura di conservazione |
－40~＋85℃ |
| Potenza ottica |
≤500mW |
Dimensione |
52,7 L × 37,2 L × 10,0 A mm |
Configurazioni pin
| Tipo |
Stato |
Azionamento elettrico |
Sensore di stato |
||||||
| 2×4 |
Perno 1 |
Perno 5 |
Perno 6 |
Perno 10 |
Pin 2-3 |
Pin 3-4 |
Pin 7-8 |
Pin 8-9 |
|
| A scatto |
0 |
-- |
-- |
GND |
V＋ |
Vicino |
Aprire |
Aprire |
Vicino |
| 1 |
V＋ |
GND |
-- |
-- |
Aprire |
Vicino |
Vicino |
Aprire |
|
| Senza blocco |
0 |
-- |
-- |
-- |
-- |
Vicino |
Aprire |
Aprire |
Vicino |
| 1 |
V＋ |
-- |
-- |
GND |
Aprire |
Vicino |
Vicino |
Aprire |
|
| NO. |
Percorso ottico |
Relè |
|||||
| 1 |
2 |
3 |
4 |
5 |
6 |
||
| 1 |
LA-1、SI-2 |
0 |
0 |
0 |
1 |
0 |
1 |
| 2 |
LA-1、SI-3 |
1 |
1 |
0 |
1 |
1 |
1 |
| 3 |
LA-1、SI-4 |
1 |
1 |
0 |
1 |
1 |
0 |
| 4 |
LA-2、SI-1 |
0 |
1 |
0 |
1 |
0 |
1 |
| 5 |
LA-2、SI-3 |
1 |
1 |
1 |
1 |
1 |
1 |
| 6 |
LA-2、SI-4 |
1 |
1 |
1 |
0 |
1 |
1 |
| 7 |
LA-3、SI-1 |
0 |
0 |
1 |
1 |
1 |
1 |
| 8 |
LA-3、SI-2 |
0 |
1 |
1 |
1 |
1 |
1 |
| 9 |
LA-3、SI-4 |
1 |
1 |
1 |
0 |
0 |
1 |
| 10 |
LA-4、SI-1 |
0 |
0 |
1 |
1 |
1 |
0 |
| 11 |
LA-4、SI-2 |
0 |
1 |
1 |
1 |
1 |
0 |
| 12 |
LA-4、SI-3 |
1 |
1 |
1 |
0 |
0 |
0 |

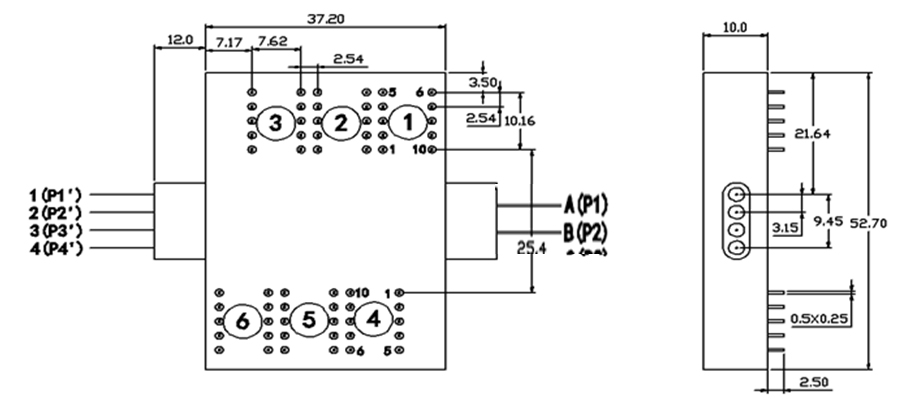

Dimensioni meccaniche (unità: mm)

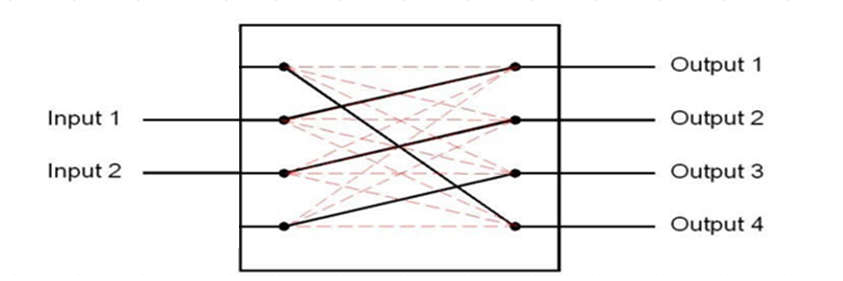

Percorso ottico
informazioni sull'ordine
| RD-FSW |
-2x4- |
-Lunghezza d'onda- |
-Tipo di interruttore- |
-Voltaggio- |
-Tipo di fibra- |
-Pacchetto- |
-Lunghezza fibra- |
-Connettore- |
| |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Speciale＝0 |
Chiusura a scatto＝1 Senza blocco＝2 Speciale＝0 |
3V=3 5V=5 Speciale＝0 |
SM28=1 50/125=5 62,5/125=6 Speciale＝0 |
Fibra nuda=1 Tubo da 900um=3 Speciale＝0 |
0,25m=1 0,5m=2 1,0m=3 Speciale＝0 |
Nessuno=1 FC/PC=2 FC/APC=3 CS/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Fronte-retro LC=8 Speciale＝0 |
