Il transceiver ottico 100G LR1 SFP56-DD, 100G SFP56-DD LR1, è progettato per l'utilizzo in collegamenti Ethernet 100 Gigabit fino a 10 km su fibra monomodale (SMF). È conforme agli standard SFP56-DD MSA, IEEE802.3CU, 100G Lambda 100G LR1 e 100GAUI-2 (senza FEC)1. Le funzioni di diagnostica digitale sono disponibili tramite l'interfaccia I2C, come specificato da SFP56-DD MSA.
Il modulo incorpora un segnale ottico a 1 canale, con lunghezza d'onda centrale di 1311 nm, operante a una velocità di trasmissione dati di 100 Gbps. Questo modulo può convertire 2 canali di dati di ingresso elettrici a 53 Gbps (PAM4) in 1 canale di segnale ottico a 106 Gbps (PAM4), e può anche convertire 1 canale di segnale ottico a 106 Gbps (PAM4) in 2 canali di dati di uscita elettrici a 53 Gbps (PAM). L'interfaccia ottica utilizza un connettore Duplex LC. Il trasmettitore EML raffreddato ad alte prestazioni e il ricevitore PIN ad alta sensibilità offrono prestazioni superiori per applicazioni Ethernet a 100 Gigabit fino a collegamenti di 10 km.

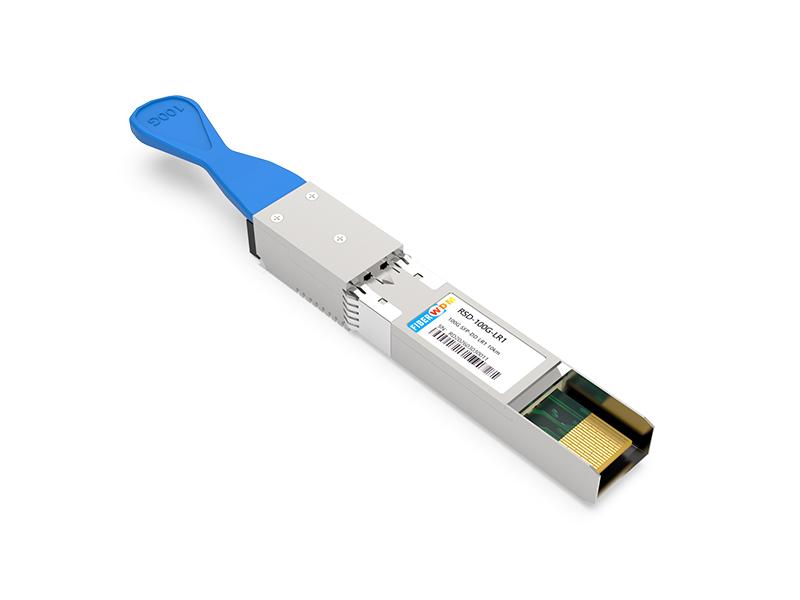

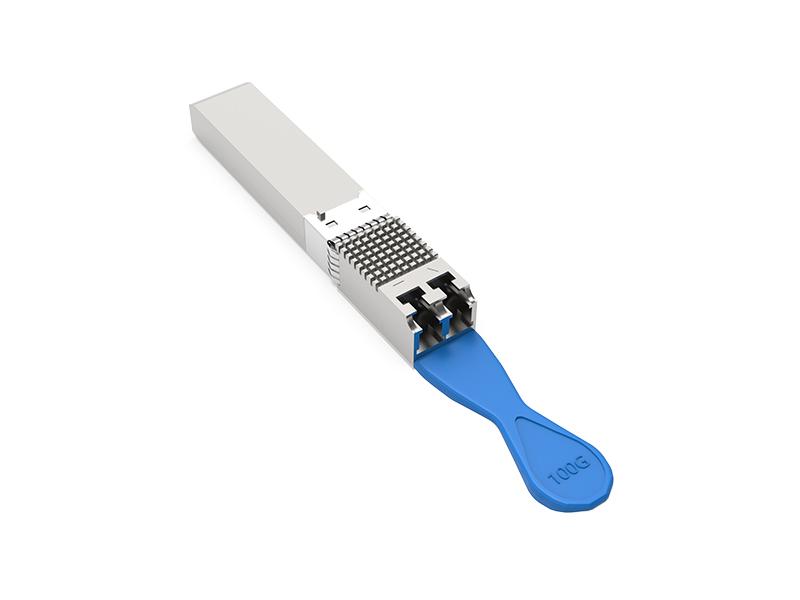

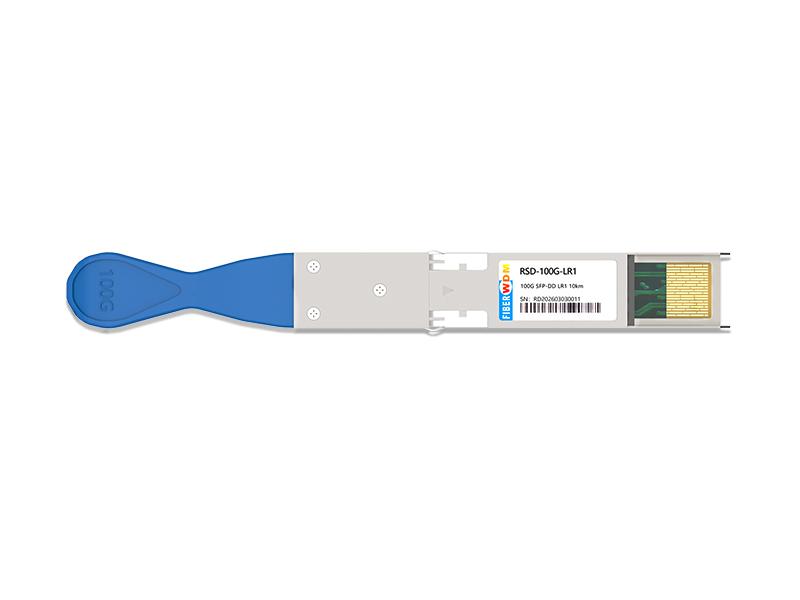

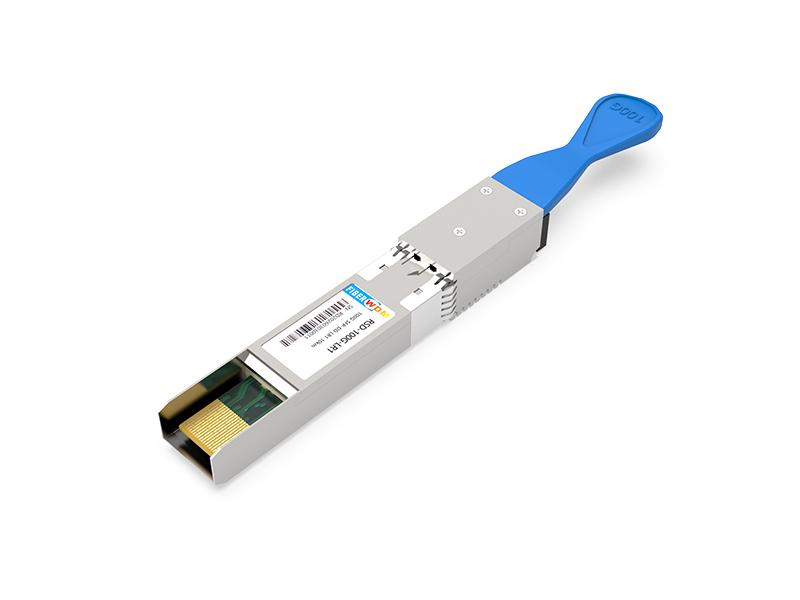

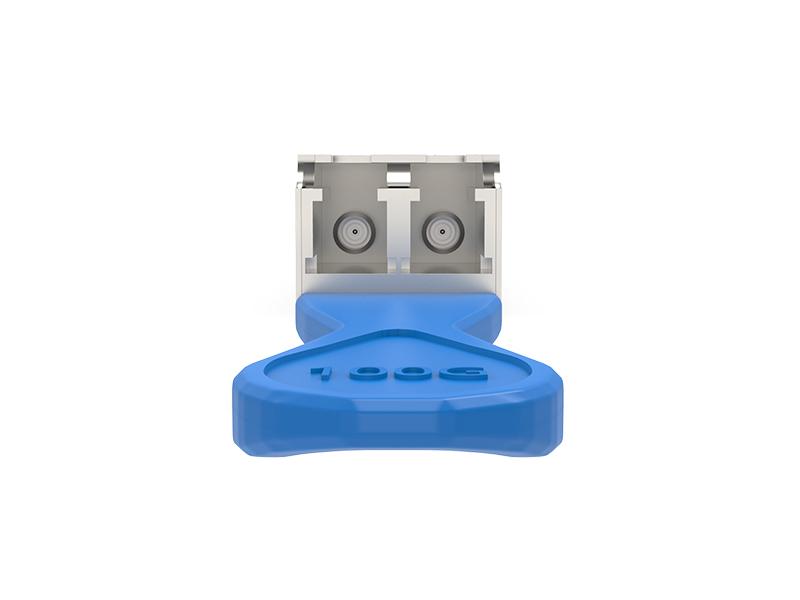

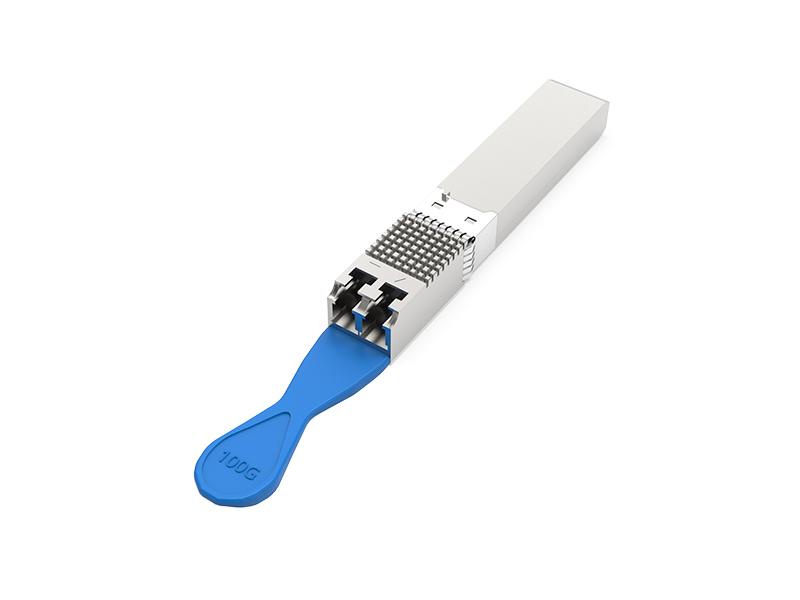

Ricetrasmettitore ottico SFP-DD 100G LR1 10km RSD-100G-LR1
Caratteristiche
Applicazioni
Nota:
1. Il KR-FEC è facoltativo, contattateci se necessario.

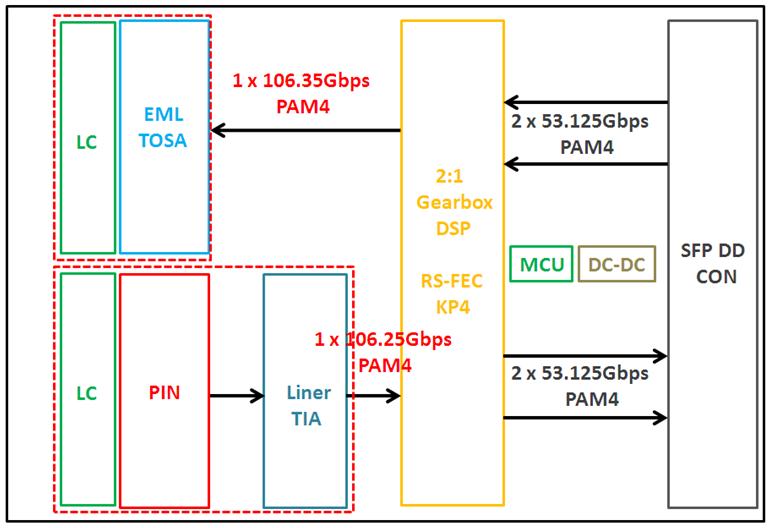

Figura 1. Diagramma a blocchi del modulo
Valutazioni massime assolute
| Parametro | Simbolo | Minimo | Massimo | Unità |
| Tensione di alimentazione | Vcc | -0,3 | V | |
| Tensione di ingresso | Vin | -0,3 | Vcc+0.3 | V |
| Temperatura di conservazione | Ts | -20 | 85 | °C |
| Temperatura di esercizio della custodia | Tc | 0 | 70 | °C |
| Umidità (senza condensa) | Rh | 5 | 85 | % |
Condizioni operative consigliate
| Parametro | Simbolo | Minimo | Tipico | Massimo | Unità |
| Tensione di alimentazione | Vcc | 3.13 | 3.3 | 3.47 | V |
| Temperatura del caso operativo | Tc | 0 | 70 | °C | |
| Velocità dati per corsia | fd | 106,25 | Gb/s | ||
| Umidità | Rh | 5 | 85 | % | |
| Dissipazione di potenza | Pomeriggio | 3 | 3.5 | O | |
| Distanza di collegamento con G.652 | D | 10 | chilometri |
Specifiche elettriche
| Parametro | Simbolo | Minimo | Tipico | Massimo | Unità |
| Impedenza di ingresso differenziale | Zin | 90 | 100 | 110 | ohm |
| Impedenza di uscita differenziale | Zout | 90 | 100 | 110 | ohm |
| Ampiezza della tensione di ingresso differenziale1 | ΔVin | 1600 | mVp-p | ||
| Ampiezza della tensione di uscita differenziale2 | ΔVout | 900 | mVp-p |
Nota:
1. L'ampiezza della tensione di ingresso differenziale viene misurata tra TxnP e TxnN.
2. L'ampiezza della tensione di uscita differenziale viene misurata tra RxnP e RxnN.
Caratteristiche ottiche
| Parametro | Simbolo | Minimo | Tipico | Massimo | Unità | Note |
| Trasmettitore | ||||||
| Lunghezza d'onda centrale | λc | 1304.5 | 1317.5 | nanometro | ||
| Rapporto di soppressione della modalità laterale | SMSR | 30 | dB | |||
| Potenza di lancio media | Broncio | -1,4 | 4.5 | dBm | ||
| Chiusura oculare del trasmettitore e della dispersione (TDECQ) | TDECQ | 3.4 | dB | |||
| Rapporto di estinzione | Pronto Soccorso | 3.5 | dB | |||
| Potenza media di lancio del trasmettitore OFF | -30 | dB | ||||
| Ricevitore | ||||||
| Lunghezza d'onda centrale | λc | 1304.5 | 1317.5 | nanometro | ||
| Sensibilità del ricevitore nell'OMA esterno | RXsen | -6.1 | dBm | 1 | ||
| Potenza di ricezione media | Spillo | -7.7 | 4.5 | dBm | ||
| Riflettanza del ricevitore | -26 | dB | ||||
| LOS Assert | -13 | dBm | ||||
| LOS De-Assert – OMA | -11 | dBm | ||||
| Isteresi LOS | 0,5 | dB | ||||
Descrizione del pin
Nota:
1. SFP-DD utilizza la massa comune (GND) per tutti i segnali e l'alimentazione. Tutti i segnali sono comuni all'interno del modulo SFP-DD e tutte le tensioni del modulo sono riferite a questo potenziale, salvo diversa indicazione. Collegare questi segnali direttamente al piano di massa comune della scheda host.
2. VccR, VccT devono essere applicati contemporaneamente e VccR1, VccT1 devono essere applicati contemporaneamente. Requisiti definiti per il lato host dell'host. I pin Vcc del connettore sono classificati per una corrente massima di 1000 mA ciascuno.
3. I pin ePPS (se non utilizzati) possono essere terminati con 50 a terra sull'host.

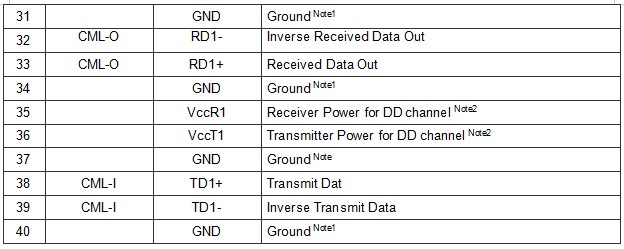

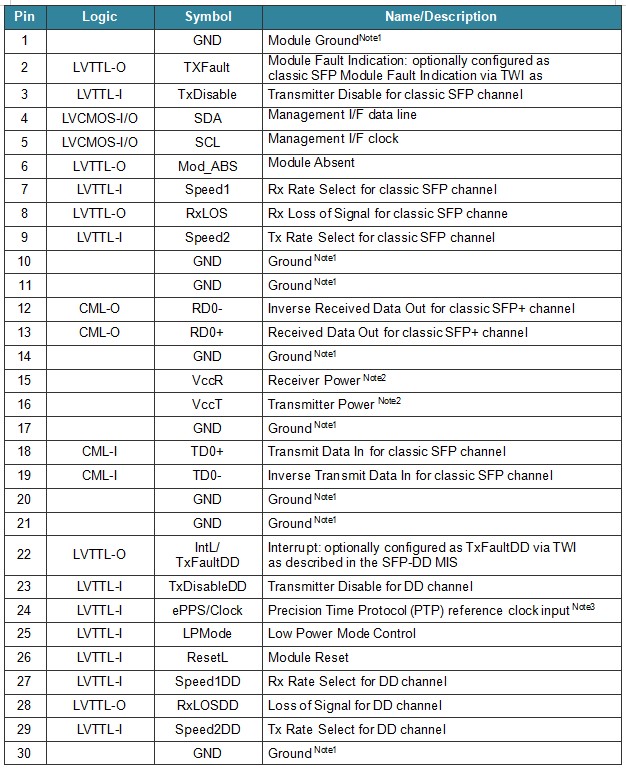

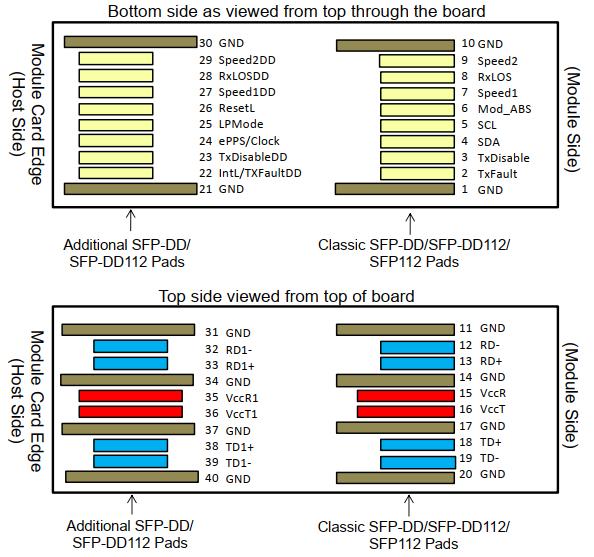

Figura 2. Dettagli dei pin-out elettrici
Velocità1, Velocità2, Velocità1DD, Velocità2DD
Speed1, Speed2, Speed1DD e Speed2DD sono ingressi del modulo e sono portati a massa (GND) con resistori >30 kΩ nel modulo. Speed1 seleziona facoltativamente la velocità di ricezione ottica per il canale 1. Speed1DD seleziona facoltativamente la velocità di ricezione ottica per il canale 2. Speed2 seleziona facoltativamente la velocità di trasmissione ottica per il canale 1. Speed2DD seleziona facoltativamente la velocità di trasmissione ottica per il canale 2.
Nota: a 128 GFC l'FC LSN non richiede più l'utilizzo di Speed1, Speed2, Speed1DD e Speed2DD; si sta valutando la possibilità di recuperare questi segnali per funzioni programmabili o di altro tipo.
Pin di reset
Reset. LPMode_Reset ha un pull-up interno nel modulo. Un livello basso sul pin ResetL per un periodo superiore alla durata minima dell'impulso (t_Reset_init) avvia un reset completo del modulo, riportando tutte le impostazioni utente del modulo allo stato predefinito. Il tempo di asserzione del reset del modulo (t_init) inizia sul fronte di salita dopo il rilascio del livello basso sul pin ResetL. Durante l'esecuzione di un reset (t_init), l'host ignora tutti i bit di stato finché il modulo non indica il completamento dell'interrupt di reset. Il modulo lo indica inviando un segnale IntL con il bit Data_Not_Ready negato. Si noti che all'accensione (incluso l'inserimento a caldo) il modulo invierà il completamento dell'interrupt di reset senza richiedere un reset.
Mod_ABS
Mod_ABS deve essere portato su Vcc Host sulla scheda host e portato su basso nel modulo. Mod_ABS è impostato su "Low" quando il modulo è inserito. Mod_ABS è disattivato su "High" quando il modulo è fisicamente assente dal connettore host a causa della resistenza di pull-up sulla scheda host.
LPMode
LPMode è un segnale di ingresso proveniente dall'host che opera con logica attiva alta. Il segnale LPMode deve essere portato a Vcc nel modulo SFP-DD/SFP-DD112. Il segnale LPMode consente all'host di definire se il modulo SFP-DD/SFP-DD112 rimarrà in modalità a basso consumo finché il software non abilita la transizione alla modalità ad alto consumo, come definito nelle specifiche di gestione SFP-DD. In modalità a basso consumo (LPMode disattivato a basso), il modulo può passare immediatamente alla modalità ad alto consumo dopo l'inizializzazione dell'interfaccia di gestione.
ReimpostaL
Il segnale ResetL deve essere portato su Vcc nel modulo. Un livello basso del segnale ResetL per un periodo superiore alla durata minima dell'impulso (t_Reset_init) avvia un reset completo del modulo, riportando tutte le impostazioni utente del modulo allo stato predefinito.
Filtraggio dell'alimentazione
La scheda host dovrebbe utilizzare il filtraggio dell'alimentazione mostrato nella Figura 3.

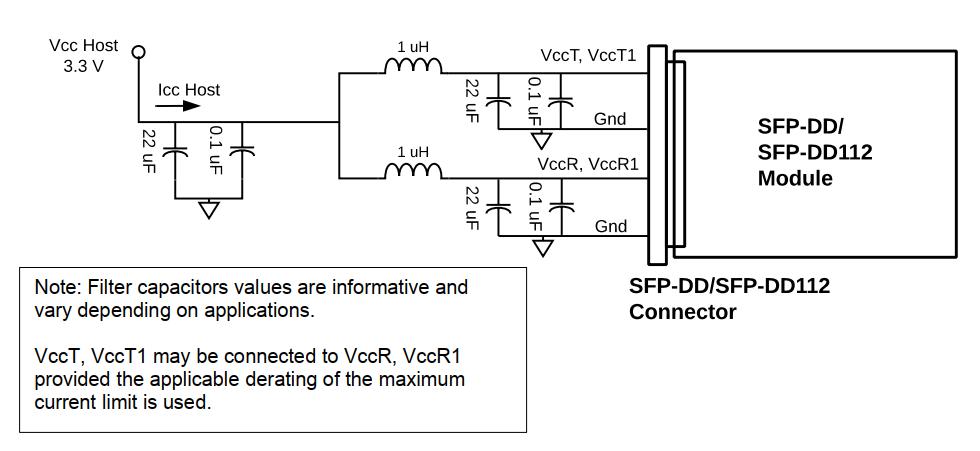

Figura 3. Filtraggio dell'alimentazione della scheda host
INTERFACCIA DI MONITORAGGIO DIAGNOSTICO (OPZIONALE)
Le seguenti caratteristiche diagnostiche digitali sono definite in base alle normali condizioni operative, salvo diversa indicazione.
| Parametro | Simbolo | Minimo | Massimo | Unità | Note |
| Errore assoluto del monitor della temperatura | DMI_Temp | -3 | +3 | gradi C | Oltre l'intervallo di temperatura di esercizio |
| Errore assoluto del monitor della tensione di alimentazione | DMI _VCC | -0,1 | 0,1 | V | Oltre l'intero intervallo operativo |
| Errore assoluto del monitor di potenza del canale RX | DMI_RX_Ch | -2 | 2 | dB | 1 |
| Monitor di corrente di polarizzazione del canale | DMI_Ibias_Ch | -10% | 10% | mA | |
| Errore assoluto del monitor di potenza del canale TX | DMI_TX_Ch | -2 | 2 | dB | 1 |
Note:
1. A causa della precisione di misurazione delle diverse fibre monomodali, potrebbe esserci un'ulteriore fluttuazione di +/-1 dB, ovvero una precisione totale di +/- 3 dB.
Le funzioni di diagnostica digitale sono disponibili tramite l'interfaccia I2C, come specificato da SFP-DD MIS. La memoria di gestione SFP-DD MIS è mostrata nella Figura 4.
A causa degli indirizzi a otto bit, la memoria di gestione a cui l'host può accedere direttamente è limitata a 256 byte, divisa in memoria inferiore (indirizzi da 00h a 7Fh) e memoria superiore (indirizzi da 80h a FFh).
La struttura di indirizzamento della memoria di gestione interna aggiuntiva1 è mostrata nella Figura 5. La
La memoria di gestione all'interno del modulo è organizzata come uno spazio di indirizzamento univoco e sempre accessibile all'host di 128 byte (Memoria Inferiore) e come più sottospazi di indirizzamento superiori di 128 byte ciascuno (Pagine), di cui solo uno è selezionato come host visibile nella Memoria Superiore. Un secondo livello di selezione delle Pagine è possibile per le Pagine per le quali esistono più istanze (ad esempio quando esiste una banca di pagine con lo stesso numero di Pagina).
Questa struttura supporta una memoria piatta da 256 byte per moduli passivi in rame e consente l'accesso tempestivo agli indirizzi nella memoria inferiore, ad esempio Flag e Monitor. Voci meno critiche in termini di tempo, ad esempio informazioni sull'ID seriale e impostazioni di soglia, sono disponibili con la funzione di selezione della pagina nella pagina inferiore. Per moduli più complessi che richiedono una maggiore quantità di memoria di gestione, l'host deve utilizzare la mappatura dinamica delle varie pagine nello spazio di indirizzamento della memoria superiore indirizzabile dall'host, quando necessario.
Nota: la mappa di memoria di gestione è stata progettata in gran parte sulla base della mappa di memoria CMIS, in cui pagine e banchi vengono utilizzati per consentire interazioni time-critical tra host e modulo, espandendo al contempo la dimensione della memoria. Questa mappa di memoria è stata modificata per ospitare solo due corsie elettriche e limitare la memoria richiesta. Viene utilizzato l'approccio a indirizzo singolo, come in QSFP.
Figura 4. Mappa di memoria QSFP28

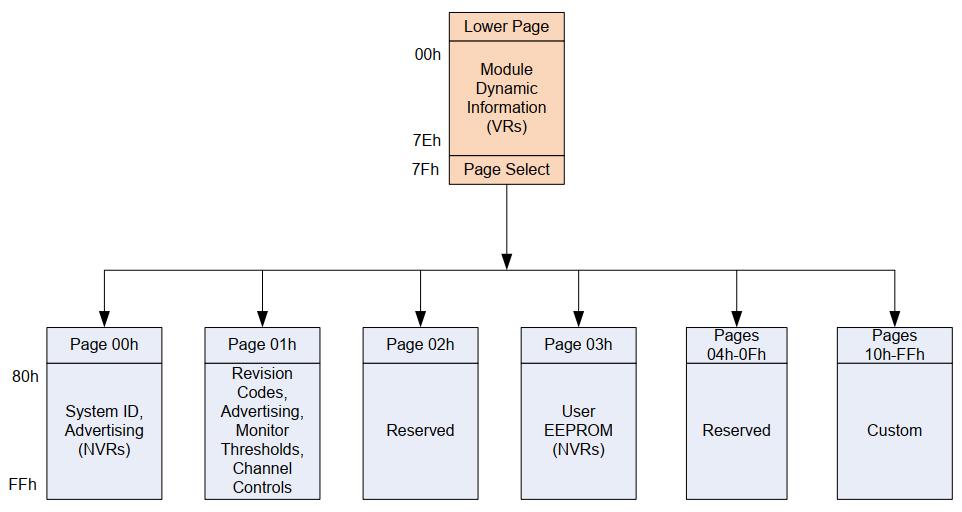

Figura 5. Mappa della memoria della pagina della banca MIS SFP-DD

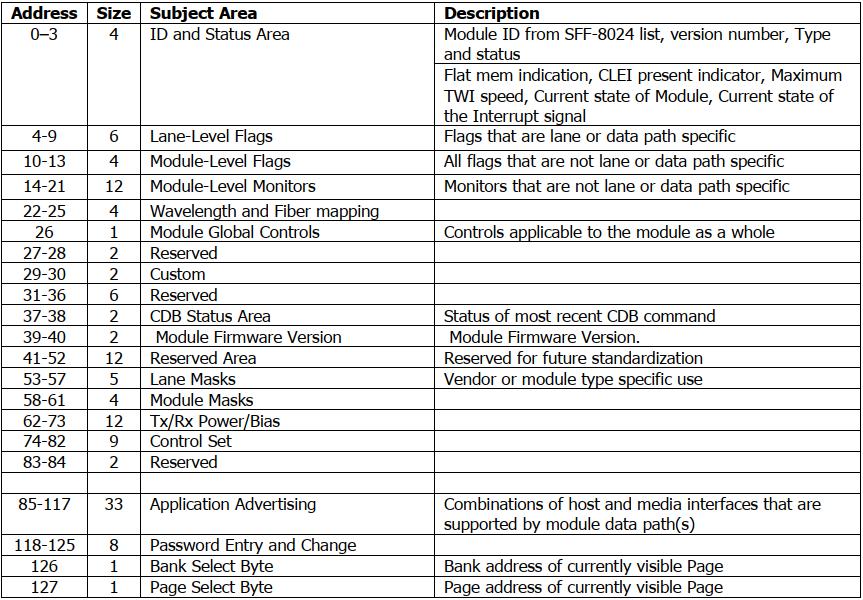

Figura 6. Panoramica della memoria inferiore

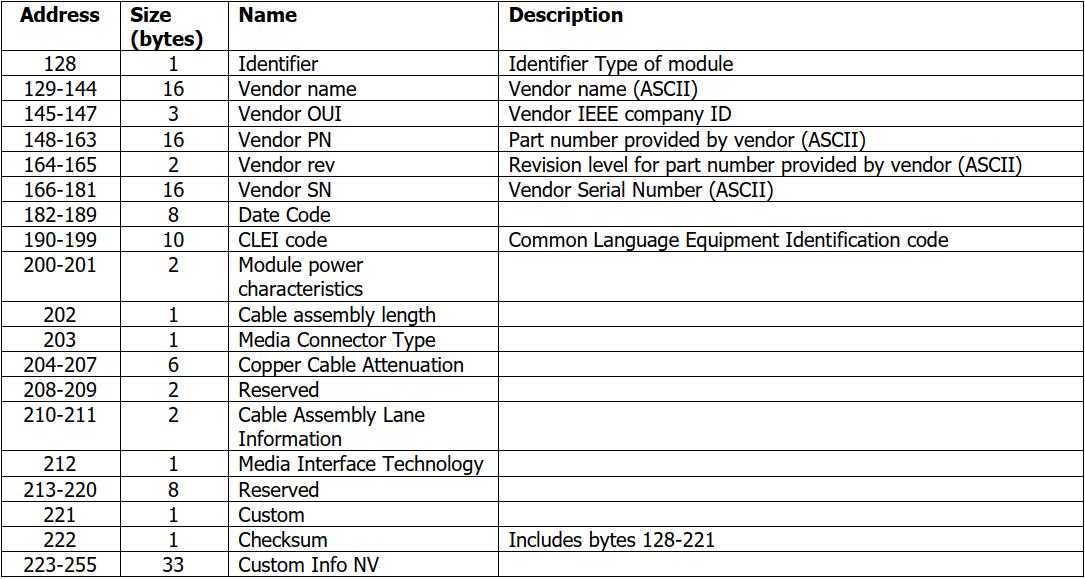

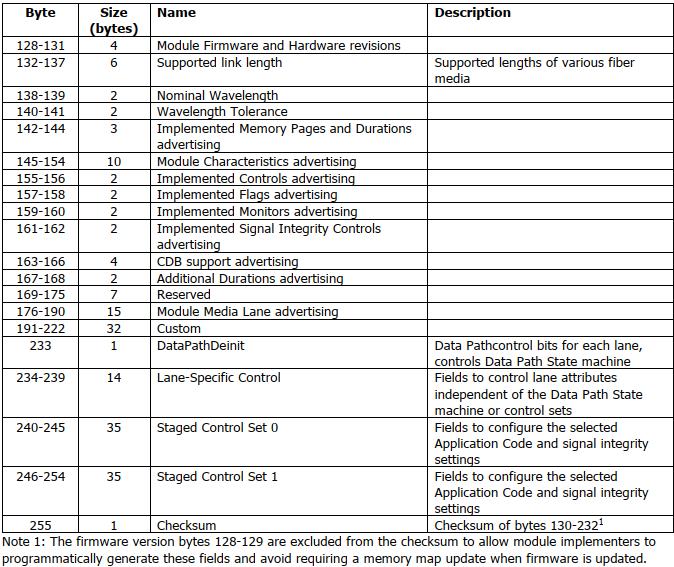

Figura 7. Panoramica della memoria della pagina 00h
Figura 8. Panoramica della memoria della pagina 01h

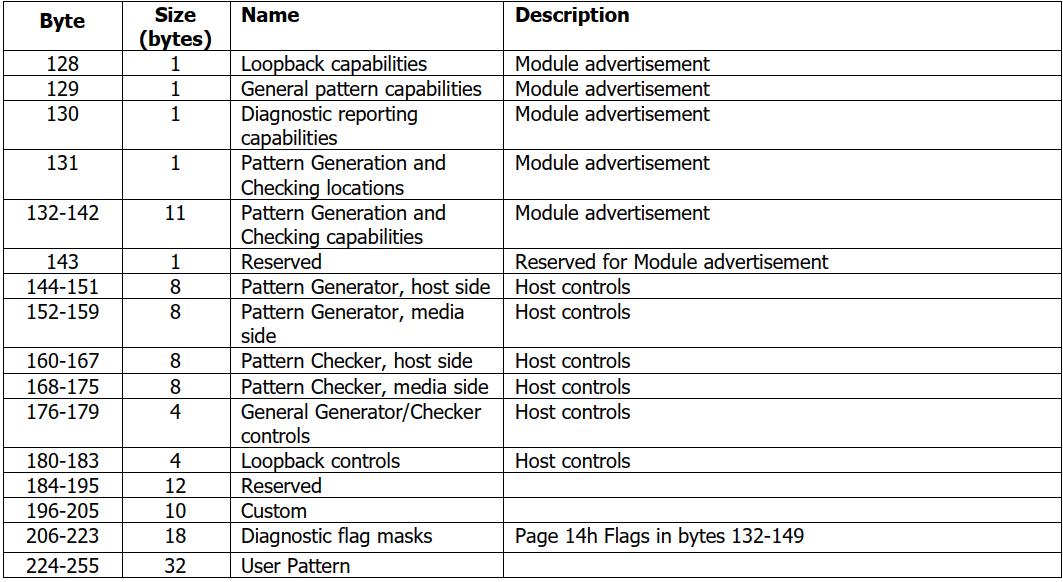

Figura 9. Panoramica della memoria della pagina 13h
Figura 10. Panoramica della memoria della pagina 14h
Dimensioni meccaniche

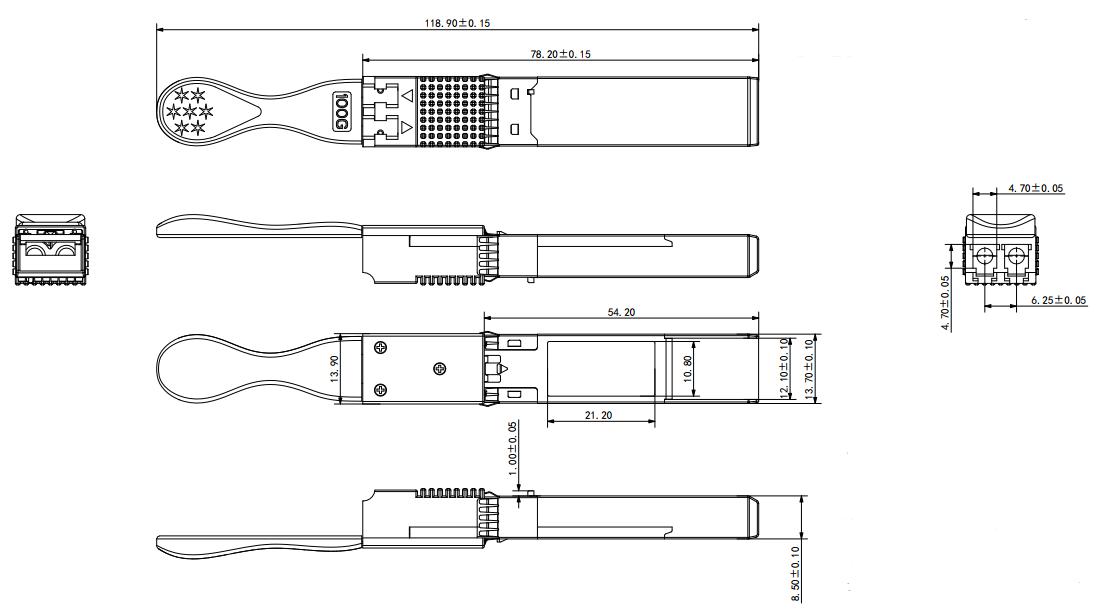

Figura 11. Specifiche meccaniche
Riferimenti
1. SFP-DD MSA
2. IEEE802.3cu 100GBASE-LR1
3. 100G Lambda MSA 100G LR1-10
Informazioni per l'ordine
| Numero di parte | Descrizione del prodotto |
| RSD-100G-LR1 | SFP56-DD LR1, 106,25 Gb/s, 10 km, EML+PIN, SMF, doppio LC |
