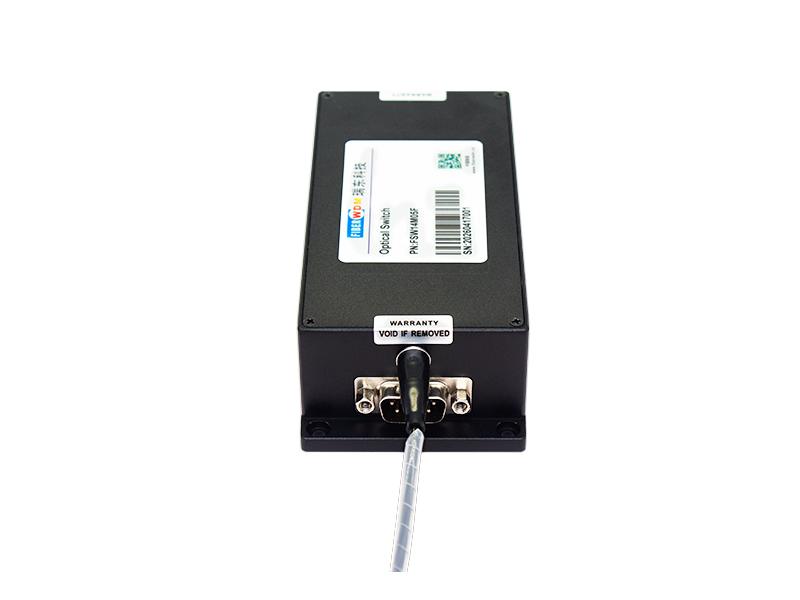

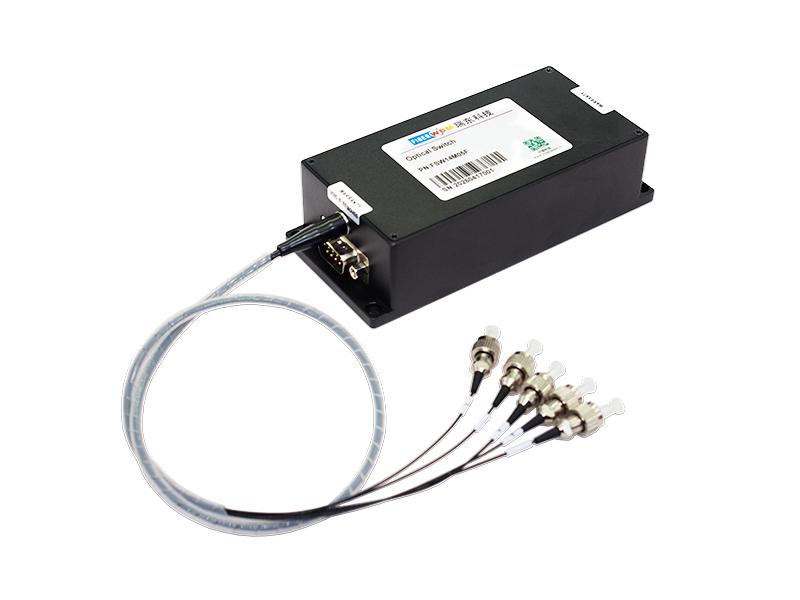

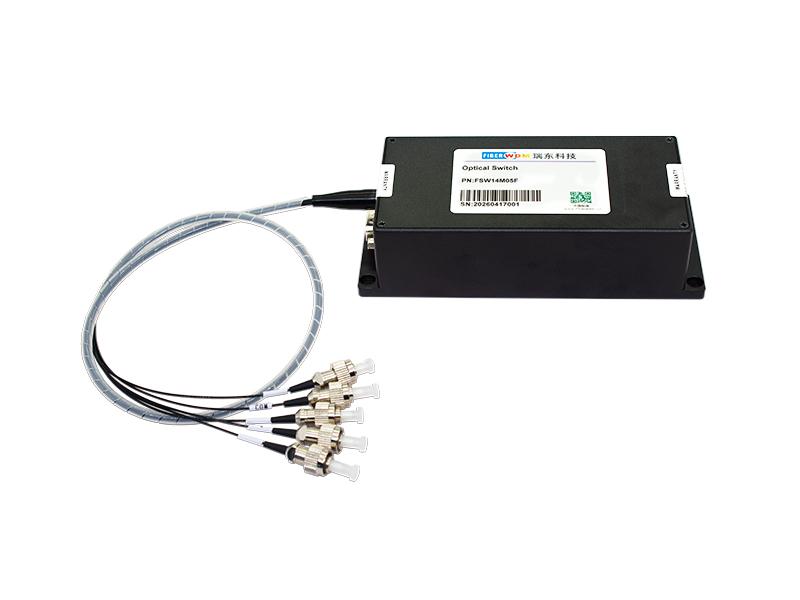

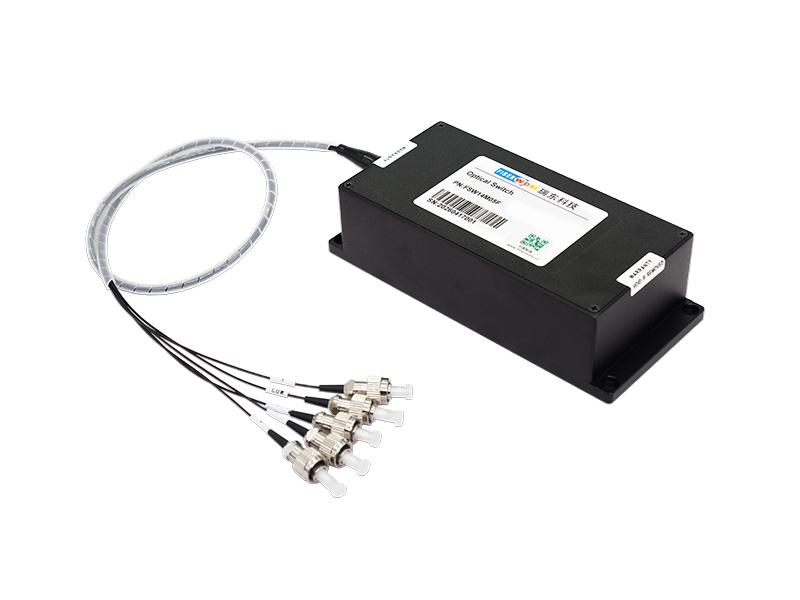

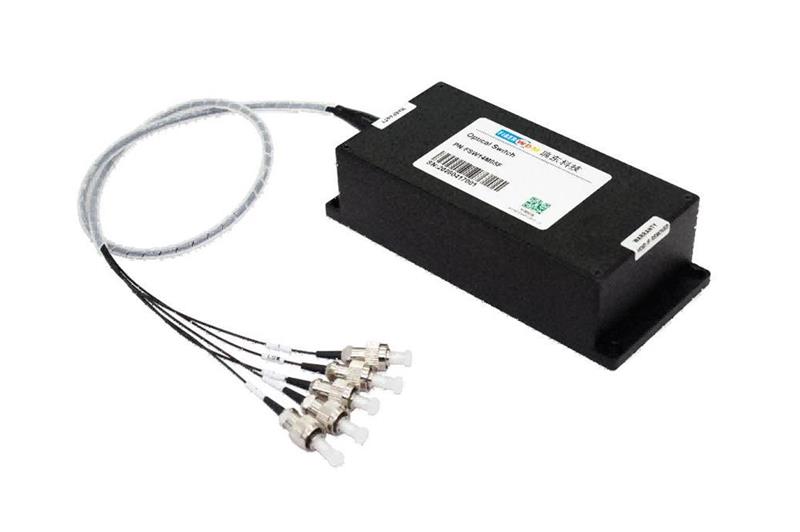

Commutatore ottico a fibra multimodale a indice graduale 1X4

Commutatore ottico a fibra multimodale a indice graduale 1X4 405-640 nm 50/125 µm (NA0,22)

0,9 mm 0,5 m Fibra ottica, FC/UPC, porta seriale RS-232, modulo 135x60x35 | FSW14M05F

Caratteristiche:

• Ampia compatibilità spettrale

Copre l'intera banda della luce visibile da 405 nm (violetto) a 640 nm (rosso), compatibile con i comuni laser a semiconduttore, LED e sorgenti luminose allo xeno, soddisfacendo diverse esigenze come il rilevamento della fluorescenza e l'imaging confocale.

• Bassa perdita di inserzione e alto isolamento del canale

L'allineamento ottico di precisione e il design ottimizzato con fibra multimodale a indice di rifrazione graduale garantiscono basse perdite di inserzione e bassa diafonia tra i canali, assicurando l'integrità del segnale e la precisione della misurazione.

• Robusto e durevole, con affidabilità di livello industriale.

Dotato di fibra ottica da 0,9 mm e connettori FC/UPC, offre elevata resistenza meccanica ed eccellente ripetibilità di inserimento ed estrazione. L'alloggiamento completamente schermato in metallo resiste efficacemente alle interferenze elettromagnetiche, adattandosi sia ad ambienti di laboratorio che industriali.

• Design modulare compatto

Dimensioni ridotte di 135×60×35 mm per una facile integrazione nel sistema e montaggio a rack. Controllabile tramite la porta seriale RS-232 standard con un set di comandi semplificato, supporta il controllo diretto da PC, PLC e sistemi embedded.

• Commutazione flessibile dei canali

Architettura a 1 ingresso e 4 uscite (o selezione a 4 ingressi e 1 uscita), con supporto per la selezione unidirezionale del percorso ottico. La rapida risposta di commutazione e il posizionamento preciso dei canali consentono l'acquisizione automatizzata multicanale a divisione di tempo se combinati con il software.

Applicazione:

• Applicazioni biomediche: Citometria a flusso, microscopia confocale, rilevamento della fluorescenza multicanale per endoscopi.
• Analisi spettrale: Commutazione automatica di celle campione multicanale, sistemi di acquisizione spettrale LIBS/OES.
• Ispezione industriale: Commutazione di sorgenti luminose a più stazioni per sistemi di visione artificiale e di divisione del fascio di marcatura laser.
• Esperimenti di ricerca scientifica: Configurazione automatica del percorso ottico, multiplexing a divisione di tempo di più rivelatori, piattaforme sperimentali per l'ottica quantistica.

Specifiche:

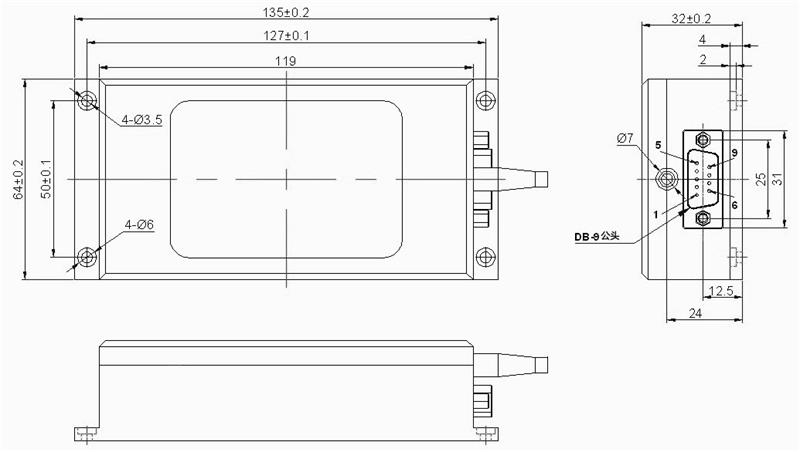

Dimensioni del prodotto

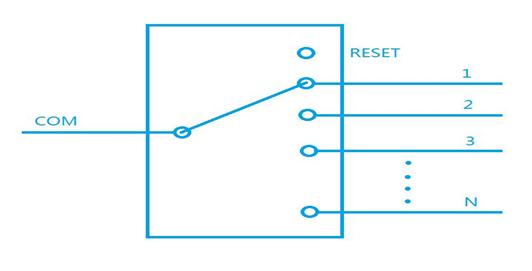

Percorso ottico:

Configurazione dei pin:

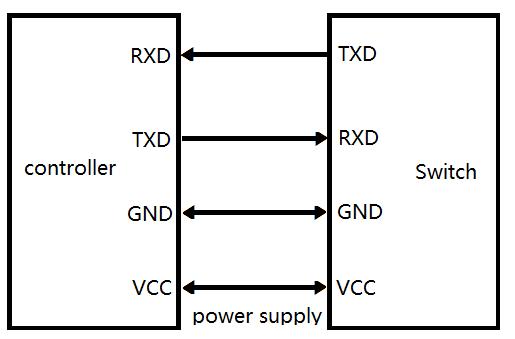

Schema di controllo:

Comandi di controllo:

● “_” indica il trattino basso.

● Tutte le lettere del protocollo di comunicazione devono essere maiuscole.

● Questo modulo può eseguire un solo comando alla volta. Normalmente, il comando successivo può essere inserito solo dopo che il programma ha restituito una risposta.

● Durante l'esecuzione effettiva, inserire la parentesi angolare “<“ come carattere di apertura e “>“ come carattere di chiusura.

Nota: la velocità di trasmissione della porta seriale del modulo è 9600, bit di dati: 8, bit di stop: 1, nessuna parità. Se il comando inviato non è valido, lo switch ottico restituisce il comando di risposta .

Informazioni sull'ordine:

Nota: per altre specifiche personalizzate, contattateci a: sale@fiberwdm.com
