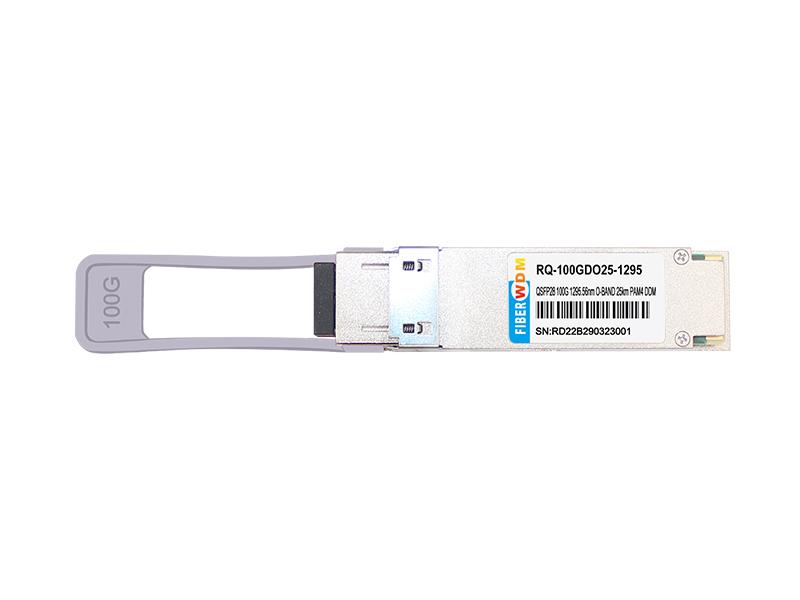

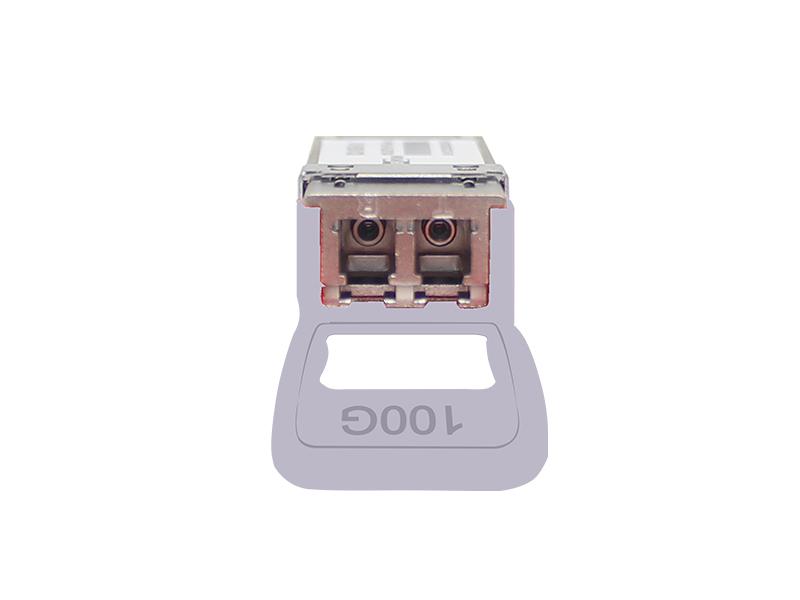

Trasmettitore LC SM DWDM 25KM a banda O QSFP28 serie RQ-100GDO25-XXXX da 100G
Caratteristiche
Applicazioni
Numero di parte | Velocità dati | Fibra | Distanza*3 | Interfaccia | Temperatura |
RQ-100GDO25-XXXX*2 | 100 Gbps | SMF | 25 chilometri | LC | 0~+70°C |
*1: Per informazioni più aggiornate sulla certificazione, contattare FIBERWDM.
*3: Su G.652 SMF.
XXX-Channel si riferisce alla seguente tabella
Sentiero | N. parte | Frequenza (THz) | |
L-4 | Modello RQ-100GDO25-1295 | 231.4 | 1295.56 |
L-3 | Modello RQ-100GDO25-1296 | 231.2 | 1296.68 |
L-2 | Modello RQ-100GDO25-1297 | 231.0 | 1297,80 |
L-1 | Modello RQ-100GDO25-1298 | 230.8 | 1298,93 |
L0 | Modello RQ-100GDO25-1300 | 230.6 | 1300.05 |
L1 | Modello RQ-100GDO25-1301 | 230.4 | 1301.18 |
L2 | Modello RQ-100GDO25-1302 | 230.2 | 1302.31 |
L3 | Modello RQ-100GDO25-1303 | 230.0 | 1303.45 |
L4 | Modello RQ-100GDO25-1304 | 229,8 | 1304.58 |
L5 | Modello RQ-100GDO25-1305 | 229,6 | 1305.72 |
L6 | Modello RQ-100GDO25-1306 | 229,4 | 1306.85 |
L7 | Modello RQ-100GDO25-1308 | 229.2 | 1308,00 |
L8 | Modello RQ-100GDO25-1309 | 229.0 | 1309.14 |
L9 | Modello RQ-100GDO25-1310 | 228,8 | 1310.28 |
L10 | Modello RQ-100GDO25-1311 | 228,6 | 1311.43 |
L11 | Modello RQ-100GDO25-1312 | 228,4 | 1312.58 |
Trasmettitore

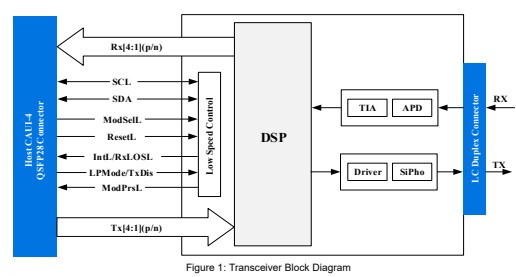

Come mostrato in Figura 1, il percorso del trasmettitore del transceiver contiene un ingresso elettrico CAUI-4 da 4x25 Gbps, un multiplexer elettrico integrato, un driver SiPho, un monitor diagnostico, un controllo e una polarizzazione per il modulatore MZ e una sorgente laser monomodale. Il multiplexer elettrico integrato converte 4 canali di dati di ingresso elettrici a 25 Gbps (NRZ) in 1 canale di segnale ottico a 100 Gbps (PAM4).
Ricevitore
Come mostrato in Figura 1, il percorso di ricezione del transceiver contiene un APD, un amplificatore a transimpedenza (TIA), un demultiplexer integrato e un blocco di uscita elettrica 4x25 Gbps conforme allo standard CAUI-4. Il demultiplexer integrato converte 1 canale di segnale ottico a 100 Gbps (PAM4) in 4 canali di dati di uscita elettrica a 25 Gbps (NRZ).
Interfaccia del segnale elettrico ad alta velocità
Interfaccia del segnale di controllo
Manipolazione e pulizia
Valutazioni massime assolute
Parametro | Simbolo | Min. | Massimo | Unità |
Temperatura di conservazione | Ts | -40 | +85 | °C |
Tensione di alimentazione | Vcc | -0,5 | 3.6 | V |
Soglia di danno | Rxdmg | -2.4 | dBm |
Condizioni operative consigliate*4
Parametro | Simbolo | Min. | Tipico | Massimo | Unità |
Temperatura di funzionamento del case *5 | TC | 0 | 70 | °C | |
Tensione di alimentazione | Vcc | 3.135 | 3.3 | 3.465 | V |
Umidità relativa di esercizio | RH | 5 | 85 | % | |
Dissipazione di potenza | Dipartimento di Polizia | 5.5 | O | ||
Velocità del segnale elettrico | 25.78125 | Gbps | |||
Velocità del segnale ottico | 56,25 | Gbaud | |||
66 | mVpp | ||||
Carico di uscita dei dati differenziali del ricevitore | 100 | Ohm | |||
Lunghezza della fibra (9μm SMF) | 25 | chilometri |

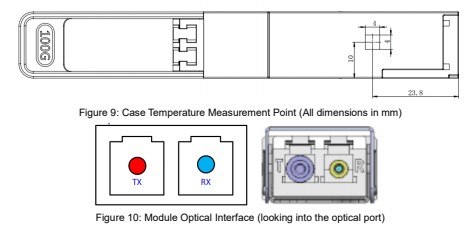

*5: La posizione della misurazione della temperatura della custodia è mostrata nella Figura 9.
Caratteristiche elettriche generali
Salvo diversa indicazione, le seguenti caratteristiche sono definite in base alle condizioni operative consigliate.
Parametro | Min. | Tipico | Massimo | Unità |
Consumo energetico del ricetrasmettitore | 5.5 | O | ||
Corrente di alimentazione del ricetrasmettitore, totale | 1587 | mA | ||
Condensatori di accoppiamento CA (interni) | 0,1 | microfarad |

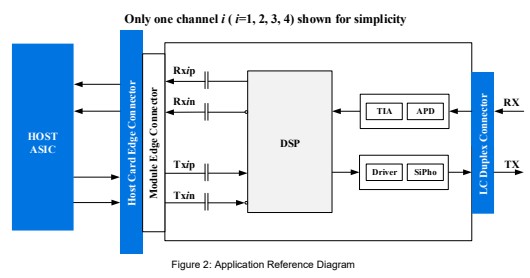

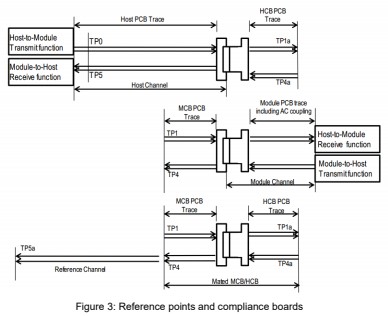

Punti di riferimento
Punto di riferimento | Punto di riferimento |

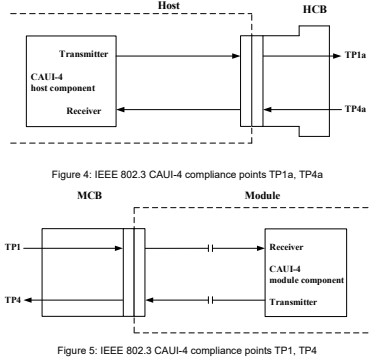

TP0 | Uscita del trasmettitore ASIC host sul contatto del package ASIC. |
TP1 | |
TP1a | |
TP4 | |
TP4a | |
TP5 | |
TP5a | Uscita del modulo remoto tramite un canale di riferimento. |
Nota: i singoli standard possono specificare punti di riferimento univoci.
Caratteristiche di ingresso elettrico ad alta velocità
Salvo diversa indicazione, le seguenti caratteristiche sono definite in base alle condizioni operative consigliate.
Parametro | Punto di prova | Min. | Tipico | Massimo | Unità | Condizioni |
Trasmettitore | ||||||
Tolleranza differenziale della tensione di ingresso picco-picco | TP1a | 900 | mVp-p | |||
Impedenza di ingresso differenziale | TP1 | 90 | 100 | 110 | Ohm | |
TP1a | 10 | ps | 20%~80% | |||
Larghezza degli occhi | TP1a | 0,46 | 1E-15 | |||
Altezza degli occhi, differenziale | TP1a | 95 | mV | 1E-15 | ||
Tensione di modo comune CC (Vcm)*7 | TP1 | -350 | 2850 | mV |
Caratteristiche di uscita elettrica ad alta velocità
Salvo diversa indicazione, le seguenti caratteristiche sono definite in base alle condizioni operative consigliate.
Parametro | Punto di prova | Min. | Tipico | Massimo | Unità | Condizioni |
Tensione di uscita picco-picco differenziale | TP4 | 900 | mVp-p | |||
Impedenza di uscita differenziale | TP4 | 90 | 100 | 110 | Ohm | |
TP4 | 12 | ps | 20%~80% | |||
Larghezza degli occhi | TP4 | 0,57 | Interfaccia utente | 1E-15 | ||
Differenziale di altezza degli occhi | TP4 | 228 | mV | 1E-15 | ||
Tensione di modo comune CC (Vcm)*7 | TP4 | -350 | 2850 | mV |

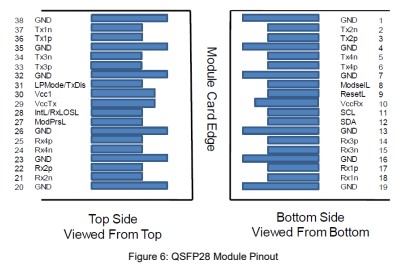

Layout del pad elettrico del trasmettitore/ricevitore QSFP28
Descrizione del pacchetto
Il modulo è progettato per soddisfare lo schema del package definito nella specifica QSFP28 MSA. Per maggiori dettagli, consultare lo schema del package.

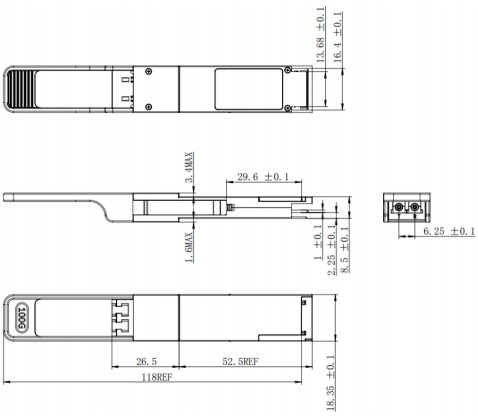

Figura 8: Schema del pacchetto meccanico (tutte le dimensioni in mm)
*Questo disegno 2D è solo di riferimento, verificare con FIBERWDM prima di ordinare.
Parametro | Simbolo | Min. | Massimo | Unità |
SCL e SDA | VOL | 0 | 0,4 | V |
VOH | VCC-0.5 | VCC+0.3 | V | |
SCL e SDA | VIL | -0,3 | VCC*0.3 | V |
VIH | VCC*0.7 | VCC+0,5 | V | |
Capacità sul contatto I/O SCL e SDA | Ci | - | 14 | pF |
Carico capacitivo totale del bus per SCL e SDA | Cb | - | 100 | pF |
- | 200 | pF | ||
LPMode/TxDis, ResetL e ModSelL | VIL | -0,3 | 0,8 | V |
VIH | 2 | Vcc+0,3 | V | |
Io dentro | -365 | 125 | μA | |
ModPrsL e IntL/RxLOSL | VOL | 0 | 0,4 | V |
VOH | Vcc-0.5 | Vcc+0,3 | V |
