Nel contesto della trasformazione digitale, la domanda di reti di comunicazione ad alta velocità, affidabili e flessibili è senza precedenti. Le reti ottiche passive (PON) sono un pilastro delle infrastrutture moderne e supportano applicazioni che spaziano dalla banda larga domestica alle reti aziendali. Per soddisfare le crescenti esigenze di larghezza di banda e garantire reti a prova di futuro, l'integrazione di 4CH WDM con GPON, XGS-PON, RF Video e OTDR offre una soluzione completa, massimizzando l'utilizzo della fibra e potenziando le capacità del servizio.
4CH WDM GPON XGS-PON RF Video e OTDR Plug-in LGX Box 215*150*20MM
Video RF
Caratteristiche: la tecnologia RF Video consente la trasmissione di segnali video analogici su fibra ottica, consentendo la distribuzione di contenuti video di alta qualità. Viene spesso utilizzata in combinazione con le tecnologie PON per fornire servizi video integrati.
Scenari applicativi: il video RF è comunemente utilizzato nelle reti televisive via cavo, nei servizi video-on-demand e in altre applicazioni in cui la trasmissione video di alta qualità è essenziale. Può essere integrato perfettamente con le reti PON per offrire una soluzione completa per servizi dati e video.
OTDR (riflettometro ottico nel dominio del tempo)
Caratteristiche: L'OTDR è uno strumento utilizzato per la diagnosi e la manutenzione dei guasti delle reti in fibra ottica, in grado di rilevare rotture, perdite e punti di riflessione nella fibra.
Scenari applicativi: è ampiamente utilizzato nell'installazione, manutenzione e risoluzione dei problemi delle reti in fibra ottica, garantendo l'affidabilità e le prestazioni della rete.
Vantaggi
Applicazione
Pannello del prodotto

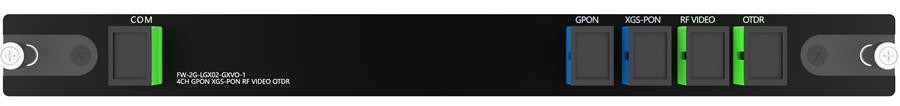

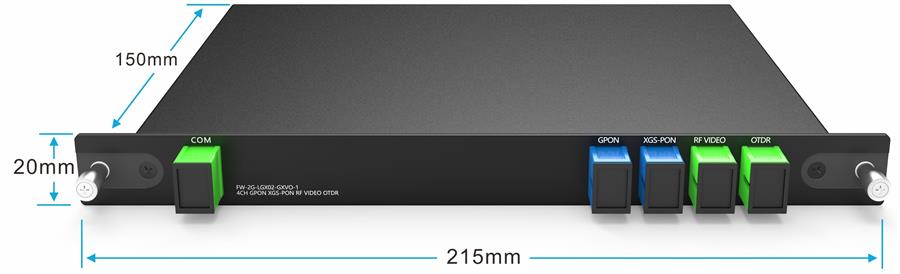

4CH WDM GPON XGS-PON RF Video e OTDR, PON SC/UPC, COM RF Video OTDR SC/APC Plug-in LGX Box 215*150*20MM

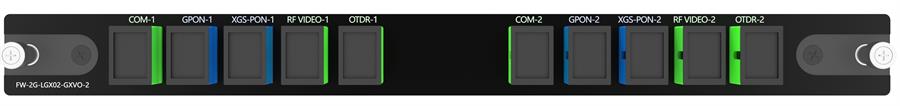

2X4CH WDM GPON XGS-PON RF Video e OTDR, PON SC/UPC, COM RF Video OTDR SC/APC Plug-in LGX Box 215*150*20MM

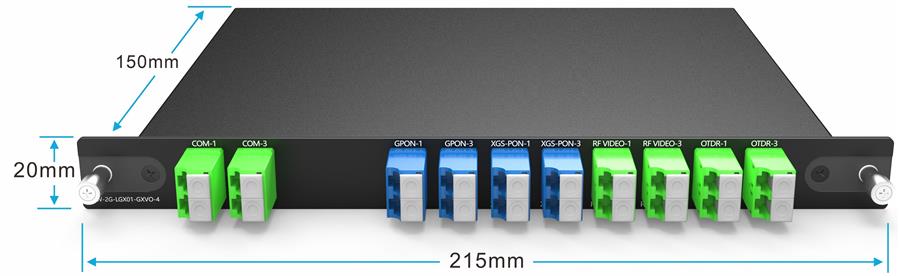

4X4CH WDM GPON XGS-PON RF Video e OTDR, PON LC/UPC, COM RF Video OTDR LC/APC Plug-in LGX Box 215*150*20MM
Specifiche
|
Parametro |
Specifica |
Unità |
|
|

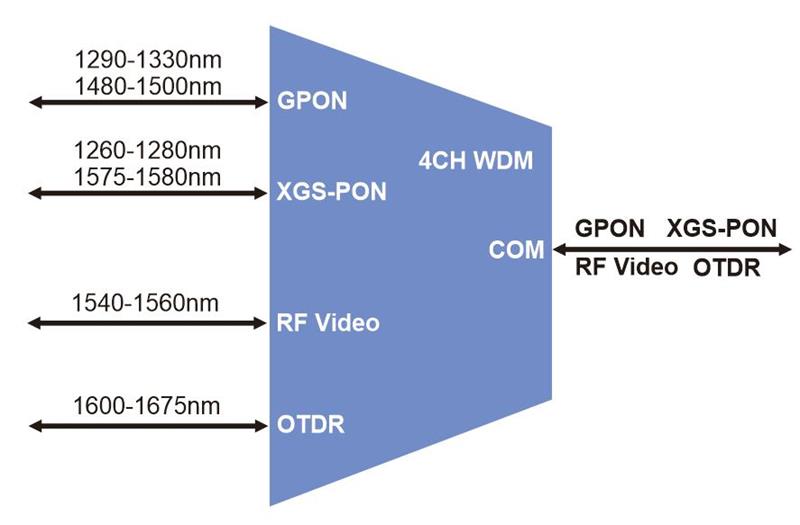

Passa-banda |
GPON |
1290-1330/1480-1550 |
nanometro |
|
XGS-PON |
1260-1280/1575-1580 |
nanometro |
|
|
RF-Video |
1540-1560 |
nanometro |
|
|
OTDR |
1600-1675 |
nanometro |
|
|
Perdita di inserzione |
COM - GPON |
<0,9 |
dB |
|
COM - XGS-PON |
<1.1 |
dB |
|
|
COM - Video RF |
<1.3 |
dB |
|
|
COM - OTDR |
<1,5 |
dB |
|
|
Isolamenti di lunghezza d'onda |
COM - GPON |
>30 |
dB |
|
COM - XGS-PON |
>30 |
dB |
|
|
COM - Video RF |
>30 |
dB |
|
|
COM - OTDR |
>30 |
dB |
|
|
Unifomit |
<0,8 |
dB |
|
|
Perdita di ritorno |
>55 |
dB |
|
|
Direttività |
>55 |
dB |
|
|
PDL (Perdita dipendente dalla polarizzazione) |
<0,3 |
dB |
|
|
(Dispersione della modalità di polarizzazione) |
<0,2 |
ps | |
|
Gestione della potenza ottica |
<300 |
mW |
|
|
Temperatura di esercizio |
da -40 a +85 |
°C |
|
|
Umidità relativa di esercizio |
da 5 a 90 |
% RH |
|
|
Temperatura di conservazione |
da -40 a +85 |
°C |
|
|
Umidità relativa di esercizio |
da 5 a 90 |
% RH |
|
|
Peso netto |
Scatola LGX: 0,5 kg Rack 1U a 2 slot: 2,5 kg |
KG | |
|
Dimensioni |
Scatola LGX: 215*150*20mm Rack 1U: 440*160*44mm |
mm | |
|
La perdita di inserzione include WDL, TDL e PDL CON due set di connettori accoppiati a entrambe le estremità. |
|||
Informazioni sul pacchetto
LGX BOX Plug in Rack 1U a 4 slot
WDM a 4 canali
2x4CH WDM
4x4CH WDM

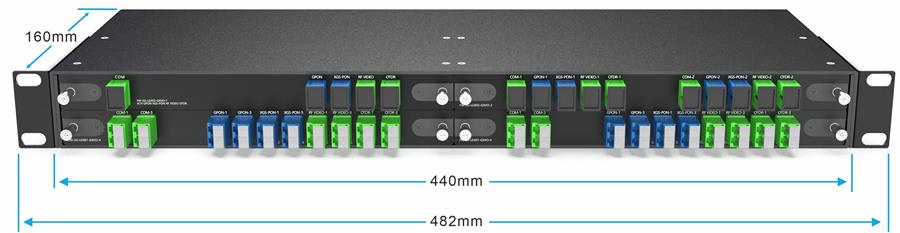

Rack 1U a 4 slot per LGX BOX
Informazioni sull'ordine
|
Numero di prodotto |
Descrizione del prodotto |
|
FW-2G-LGX02-GXVO-1 |
4CH WDM GPON XGS-PON RF Video e OTDR, PON SC/UPC, COM RF Video OTDR SC/APC Plug-in LGX Box 215*150*20MM |
|
FW-2G-LGX02-GXVO-2 |
2x4CH WDM GPON XGS-PON RF Video e OTDR, PON SC/UPC, COM RF Video OTDR SC/APC Plug-in LGX Box 215*150*20MM |
|
FW-2G-LGX01-GXVO-4 |
4x4CH WDM GPON XGS-PON RF Video e OTDR, PON LC/UPC, COM RF Video OTDR LC/APC Plug-in LGX Box 215*150*20MM |
|
1U02-4LGX |
Rack 1U da 19 pollici con 4 slot per box LGX plug-in, 440*160*44 mm |
Nota: supportiamo la progettazione personalizzata, contattateci via e-mail.
