I moduli ricetrasmettitori QSFP-DD sono progettati per il sistema di trasmissione DWDM N*400G. Sono conformi allo standard OpenZR+ e alla specifica hardware QSFP-DD MSA QSFP-DD.

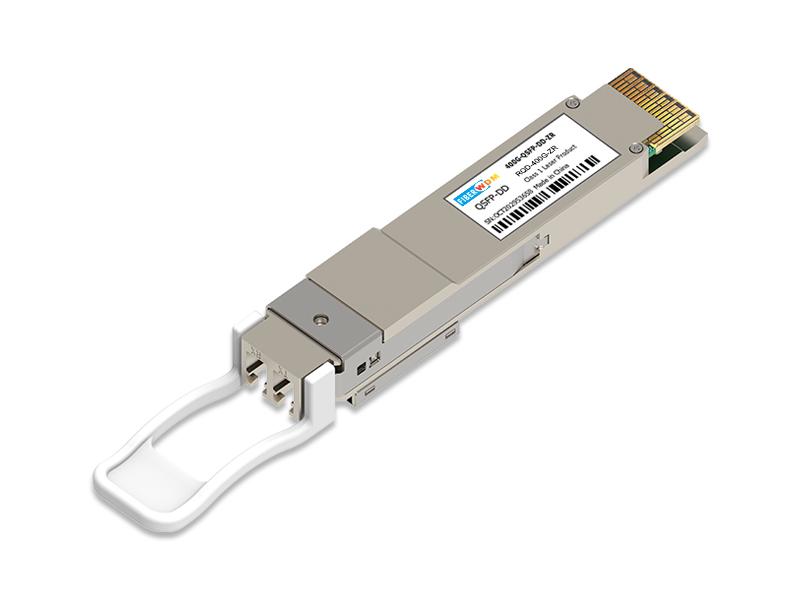

400G QSFP-DD ZR DCORQD-400G-ZR

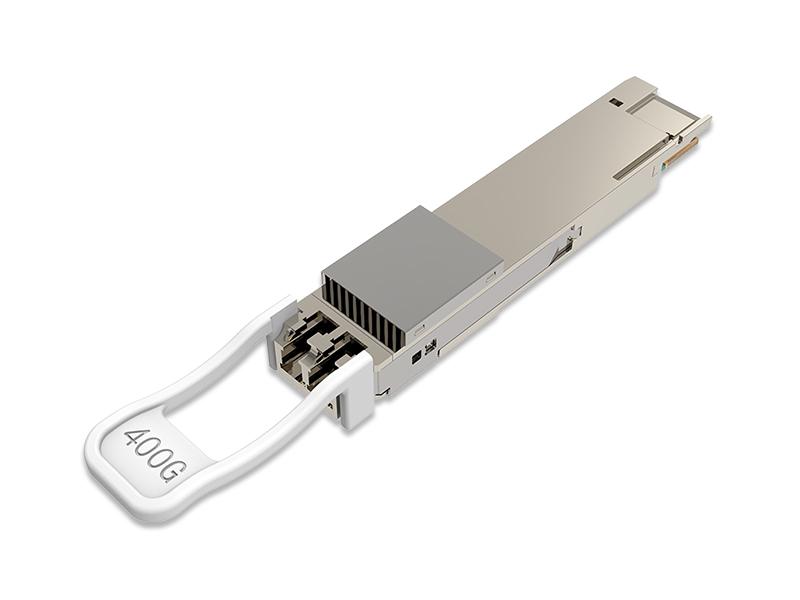

RQD-400G-ZR/ZR+ è un modulo coerente collegabile a portante singola da 100-400G con fattore di forma QSFP-DD, conforme allo standard QSFP-DD MSA, alla specifica hardware QSFP-DD, basato sulla modulazione DP-16QAM
rilevamento coerente Intradyne con diversità di polarizzazione e equalizzazione elettronica avanzata del collegamento.
Sul lato host, il modulo può supportare diversi tipi di segnale inclusi le modalità 4×100GE, 1×200GE e 1×400GE. Sul lato linea,
il modulo supporta interfacce 400G adattate con codici di correzione degli errori in avanti concatenati (CFEC) e interfacce 100-400G adattate con correzione degli errori in avanti aperta (OFEC).
Il modulo QSFP-DD 400ZR+ è destinato all'uso insieme a una piattaforma host per supportare la trasmissione DWDM su collegamenti ottici nelle applicazioni DCI come illustrato nella Figura 1. Il modulo fornisce trasporto 400GE in fattori di forma ridotti standard del settore, rendendo questa tecnologia ideale per l'integrazione con switch e router fabric DCI ad alte prestazioni. Grazie alle capacità integrate di multiplazione client 100GE, può essere utilizzato come transponder altamente integrato per client 4x100GE nelle applicazioni di interconnessione dei data center.

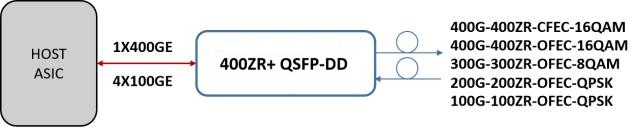

Figura 1 Diagramma applicativo del modulo - ricetrasmettitore 400ZR+
Il modulo è un'implementazione completa di un ricetrasmettitore coerente ad alte prestazioni in grado di operare nelle reti telecom e nei data center ad alte prestazioni.
Il modulo opera come ricetrasmettitore Ethernet, supporta le modalità 1×400GE e 4×100GE sull'interfaccia Host/Client fino alla capacità ottica lato linea configurata.

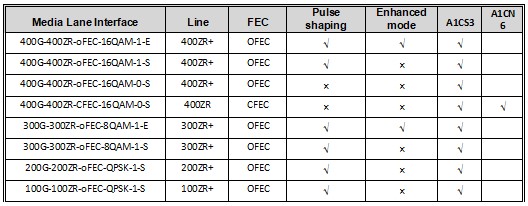

Tabella 3 Modalità lato linea

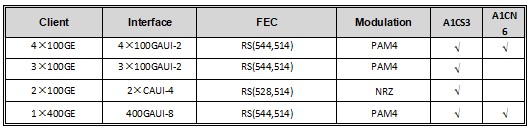

Tabella 4 Modalità lato host




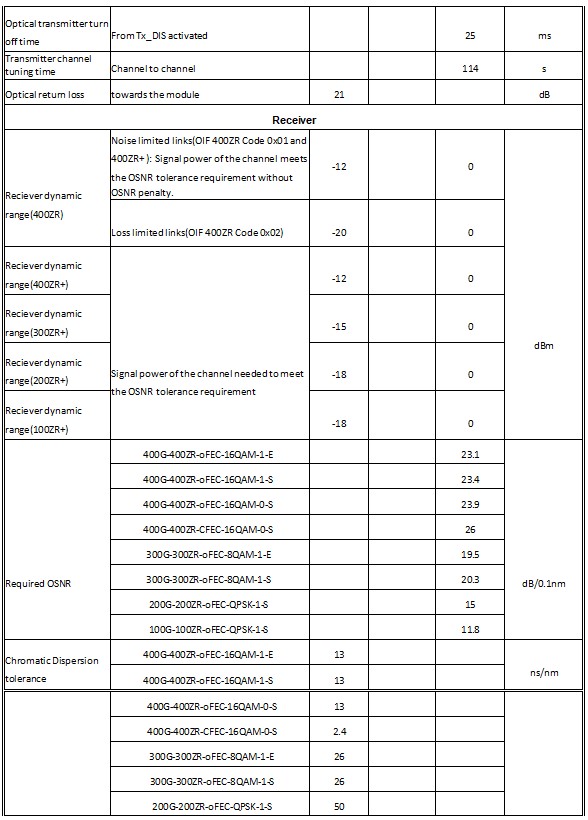

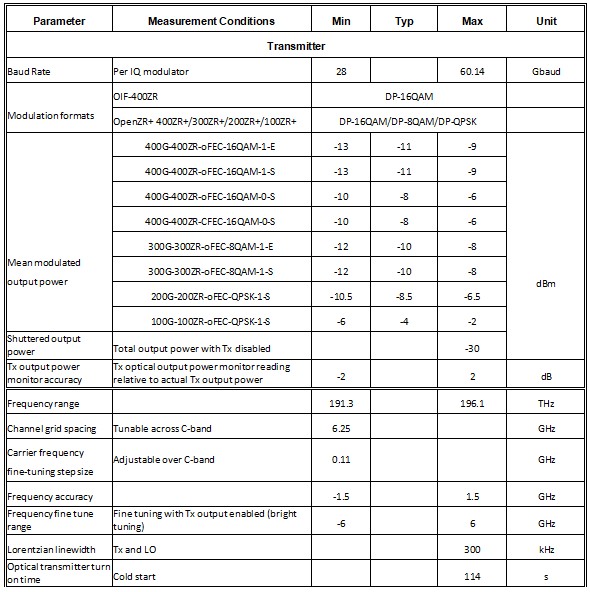

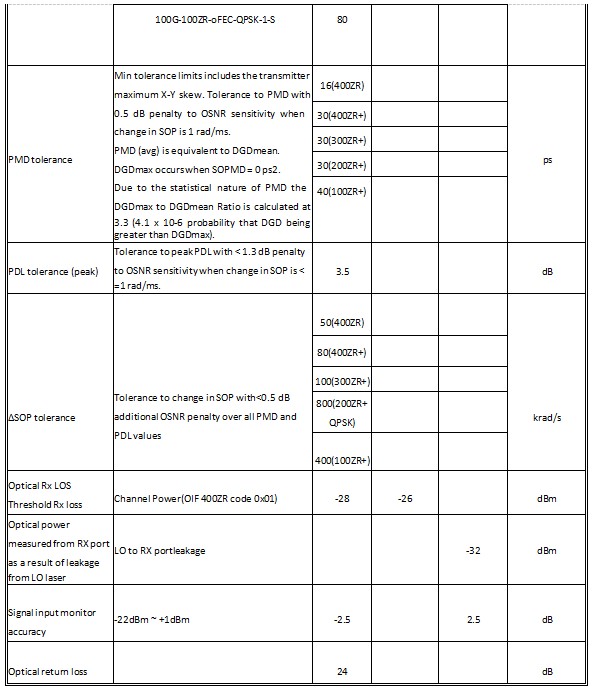

Il modulo contiene un PCB con connettore composto da una singola scheda paddle con 38 contatti
sulla parte superiore e 38 contatti sulla parte inferiore della scheda paddle, per un totale di 76 contatti nell'interfaccia elettrica a bordo scheda del connettore verso la logica esterna lato Host/Client conforme alla specifica hardware QSFP-DD. L'interfaccia della corsia di rete è un connettore LC duplex collegato a una fibra ottica che trasporta il segnale coerente DP-16QAM nella banda C.

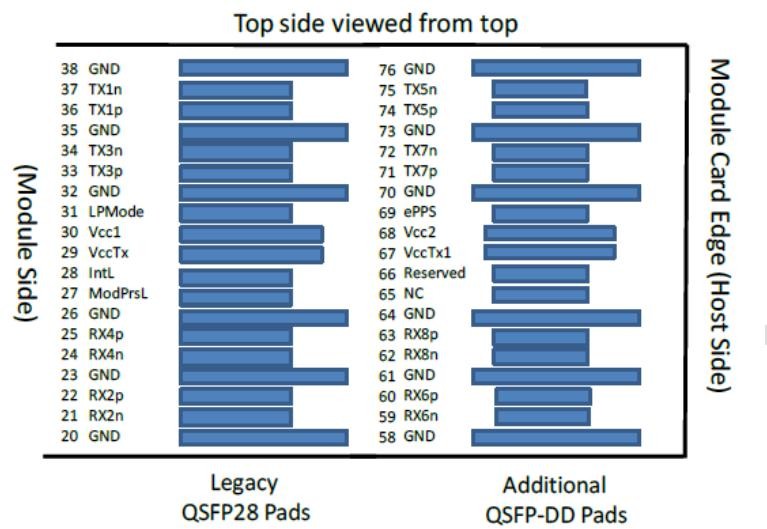

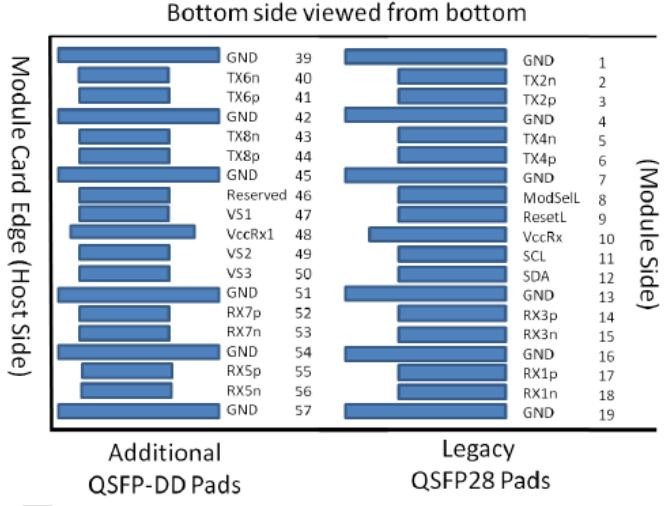

Figura 2 Piedinatura del modulo QSFP-DD

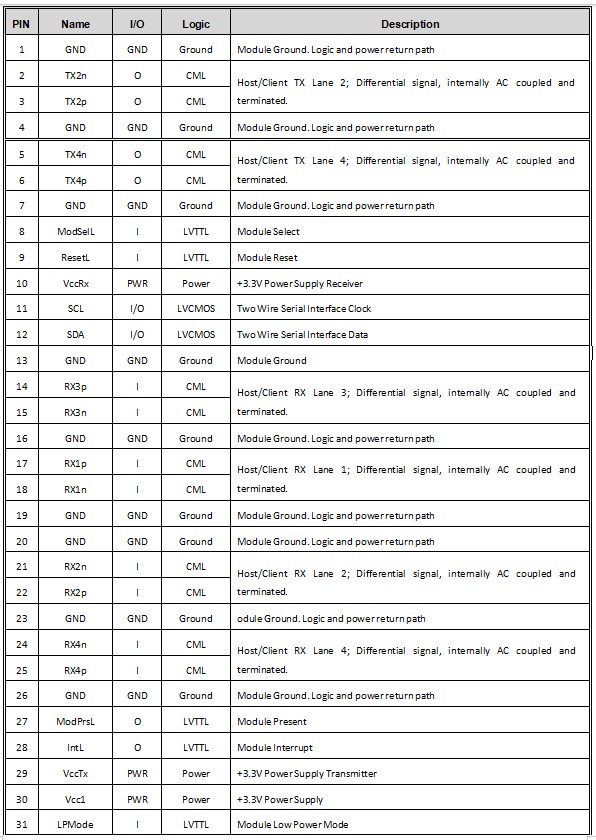

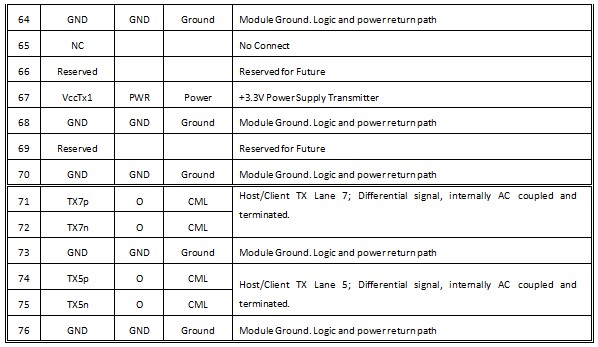

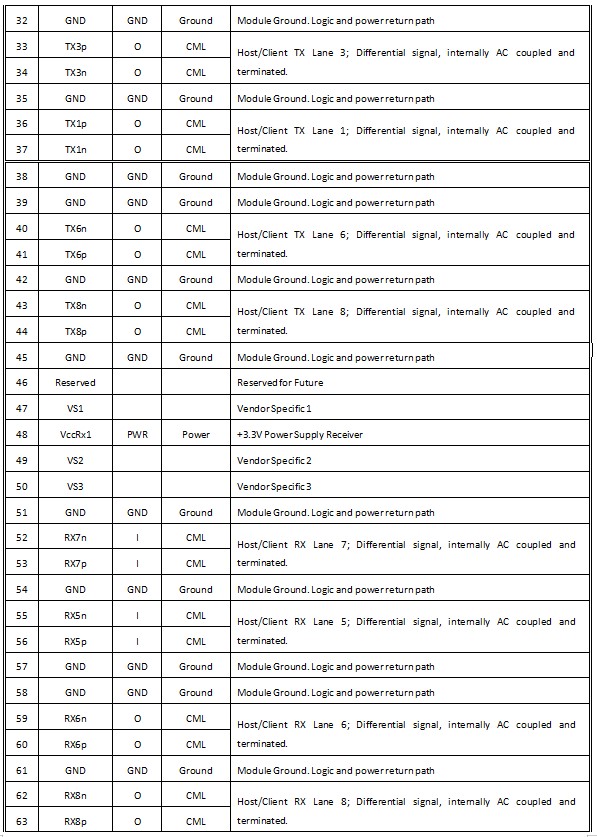

Tabella 6 Descrizioni dei pin


QSFP-DD utilizza una massa comune (GND) per tutti i segnali e l'alimentazione (potenza). Tutti sono comuni all'interno del modulo QSFP-DD e tutte le tensioni del modulo sono riferite a questo potenziale salvo diversa indicazione. Collegare direttamente questi elementi
al piano di massa comune del segnale della scheda host.
Tutti i pin specifici del fornitore, riservati e non collegati devono essere lasciati non connessi sull'host.

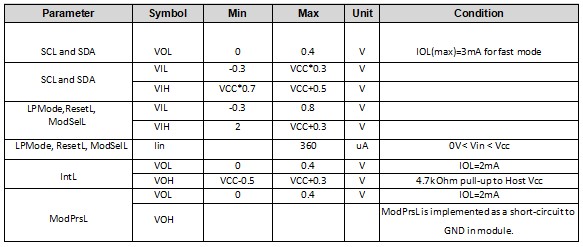

Tabella 7 Segnali di controllo e rilevamento a bassa velocità

SCL e SDA
SCL e SDA sono un'interfaccia seriale a 2 fili tra l'host e il modulo che utilizza il protocollo I2C. SCL è definito come il segnale di clock dell'interfaccia seriale e SDA come il segnale dati dell'interfaccia seriale. Entrambi i segnali sono open-drain, operano a bassa tensione TTL (LVTTL) a Vcc e richiedono resistenze di pull-up a +3,3 V sull'host. Il valore della resistenza di pull-up deve essere compreso tra 1 kOhm e 4,7 kOhm in base al carico capacitivo.
ModSelL
ModSelL è un segnale di ingresso collegato a Vcc nel modulo QSFP-DD. Quando mantenuto basso dall'host, il modulo risponde ai comandi di comunicazione seriale a 2 fili. Quando ModSelL è "Alto", il modulo non deve rispondere né confermare alcuna comunicazione dell'interfaccia a 2 fili proveniente dall'host.
Per evitare conflitti, il sistema host non deve tentare comunicazioni dell'interfaccia a 2 fili durante il tempo di disattivazione ModSelL dopo che qualsiasi modulo QSFP-DD è stato deselezionato. Analogamente, l'host deve attendere almeno il periodo di attivazione ModSelL prima di comunicare con il nuovo modulo selezionato. I periodi di attivazione e disattivazione di moduli diversi possono sovrapporsi purché siano rispettati i requisiti temporali sopra indicati.
ResetL
Il segnale ResetL è collegato a Vcc nel modulo. Un livello basso sul segnale ResetL per un periodo superiore alla durata minima dell'impulso (t_Reset_init) avvia un reset completo del modulo, riportando tutte le impostazioni utente del modulo allo stato predefinito.
LPMode
LPMode è un segnale di ingresso. Il segnale LPMode è collegato a Vcc nel modulo QSFP-DD. LPMode viene utilizzato per il controllo della modalità di alimentazione del modulo.
ModPrsL
ModPrsL è collegato a Vcc Host sulla scheda host e portato a livello basso nel modulo. ModPrsL è attivato a livello "Basso" quando il modulo è inserito. ModPrsL viene disattivato a livello "Alto" quando il modulo è fisicamente assente dal connettore host a causa della resistenza di pull-up sulla scheda host.
IntL
IntL è un segnale di uscita. Il segnale IntL è un'uscita a collettore aperto e deve essere collegato a Vcc Host sulla scheda host. Quando il segnale IntL è attivato a livello Low, indica una modifica dello stato del modulo, un possibile guasto operativo del modulo o uno stato critico per il sistema host.

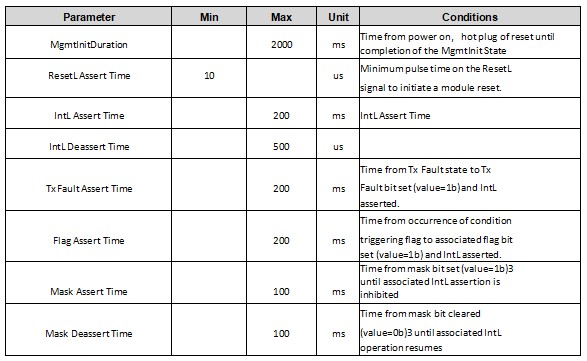

Tabella 8 Parametri di temporizzazione per i segnali host
