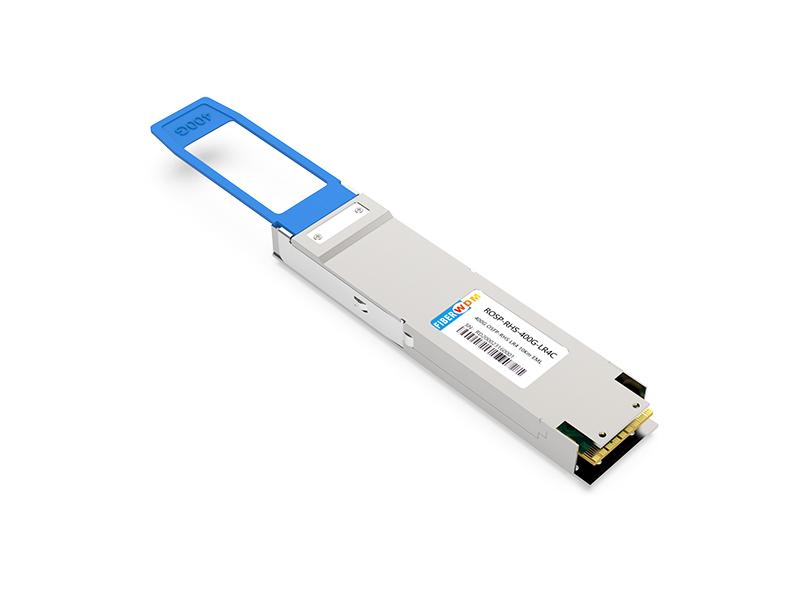

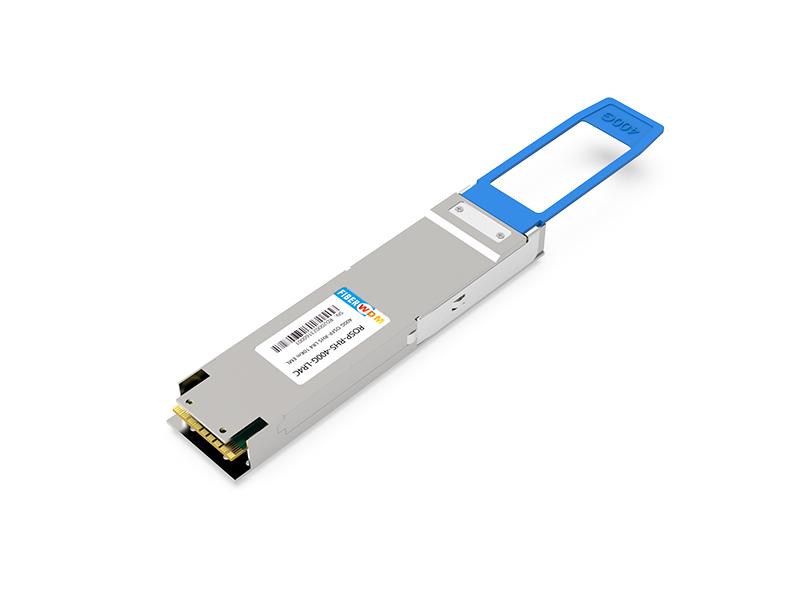

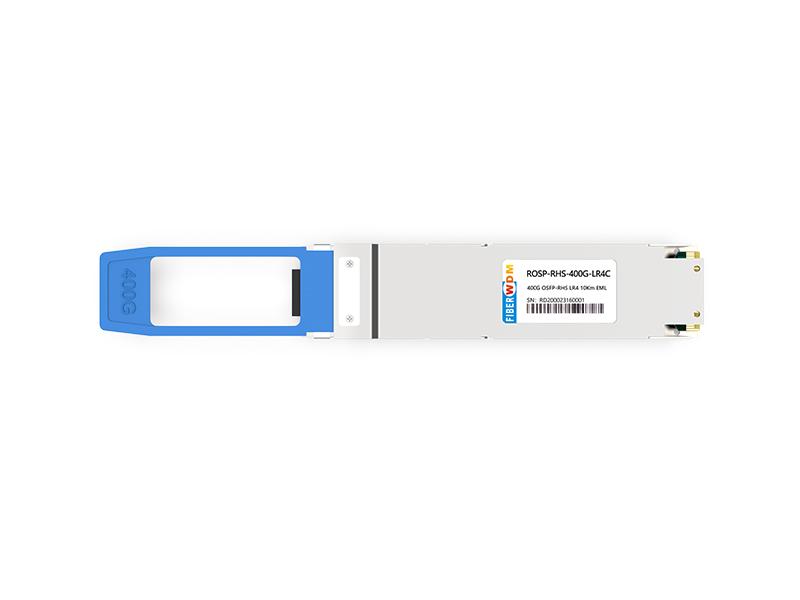

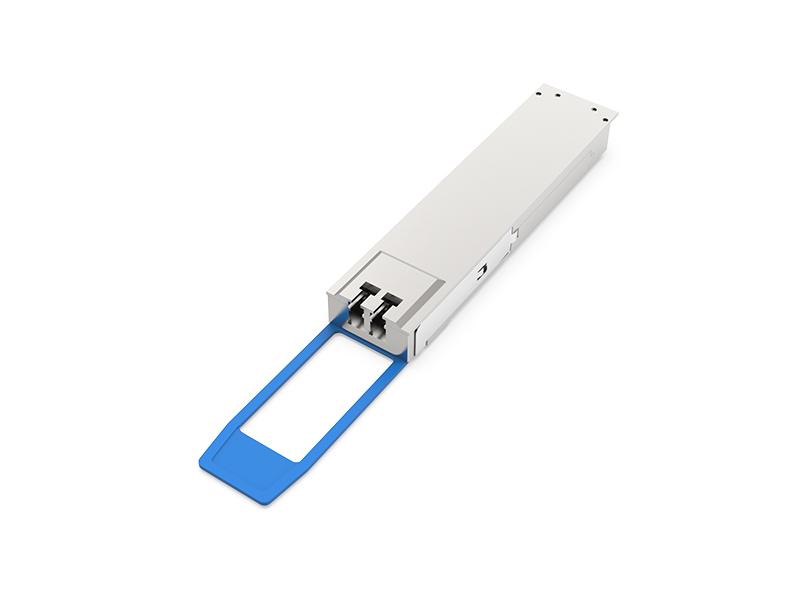

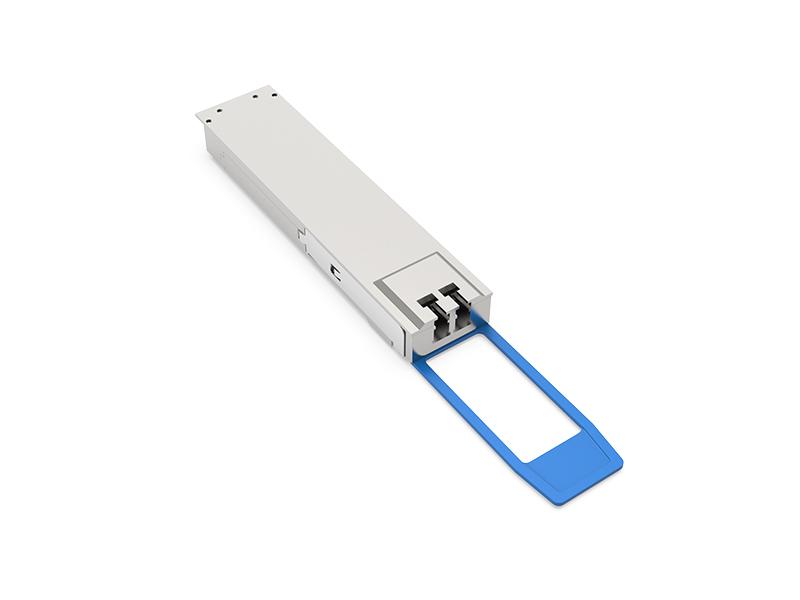

Modulo transceiver EML OSFP-RHS LR4 10Km 400G

Modulo transceiver EML OSFP-RHS LR4 10Km 400G

ROSP-RHS-400G-LR4C

Descrizione

Questo prodotto FIBERWDM ROSP-RHS-400G-LR4C è progettato per applicazioni di comunicazione ottica a 10 km. Il modulo converte 4 canali di dati di ingresso elettrici a 100 Gb/s (PAM4) in 4 canali di segnali ottici CWDM e li multiplexa in un singolo canale per la trasmissione ottica a 400 Gb/s. Al contrario, sul lato ricevitore, il modulo demultipla otticamente un ingresso ottico a 400 Gb/s in 4 canali di segnali ottici CWDM e li converte in 4 canali di dati di uscita elettrici a 100 Gb/s (PAM4).

Il modulo incorpora 4 canali indipendenti sulla lunghezza d'onda centrale CWDM4 di 1271/1291/1311/1331 nm, operanti a 100 GHz per canale. Il percorso del trasmettitore incorpora 4 driver EML indipendenti e laser EML insieme a un multiplexer ottico. Sul percorso del ricevitore, un de-multiplexer ottico è accoppiato a una matrice di fotodiodi a 4 canali.

Si tratta di una soluzione conveniente e a basso consumo energetico per data center 400GBASE. È stato progettato per resistere alle condizioni operative esterne più difficili, tra cui temperatura, umidità e interferenze elettromagnetiche. Il modulo offre funzionalità e integrazione delle caratteristiche molto elevate, accessibili tramite un'interfaccia seriale a due fili.

Caratteristiche

• Moduli transceiver full-duplex a 4 canali
• Velocità di trasmissione dati fino a 106,25 G per canale
• Trasmettitore PAM4 4x106,25 Gbps e ricevitore PAM4
• Fattore di forma OSFP-RHS collegabile a caldo e conforme a CMIS
• Conforme alle specifiche tecniche 400G-LR4
• Consumo energetico <10W
• Lunghezza massima del collegamento di 10 km G.652 SMF con KP-FEC
• Funzioni diagnostiche digitali integrate
• Temperatura di funzionamento da 0°C a +70°C
• Tensione di alimentazione 3,3 V
• Conforme alla direttiva RoHS (senza piombo)

Figura 1. Diagramma a blocchi del modulo

Valutazioni massime assolute

Condizioni operative consigliate

Specifiche elettriche

Nota:

1) BER=2,4E-4; PRBS31Q@53.125GBd. Pre-FEC

2) L'ampiezza della tensione di ingresso differenziale viene misurata tra TxnP e TxnN.

3) L'ampiezza della tensione di uscita differenziale viene misurata tra RxnP e RxnN.

Caratteristiche ottiche

Tabella 3 - Caratteristiche ottiche

Nota:

1) Misurato con segnale di prova di conformità a TP3 per BER = 2,4E-4 Pre-FEC

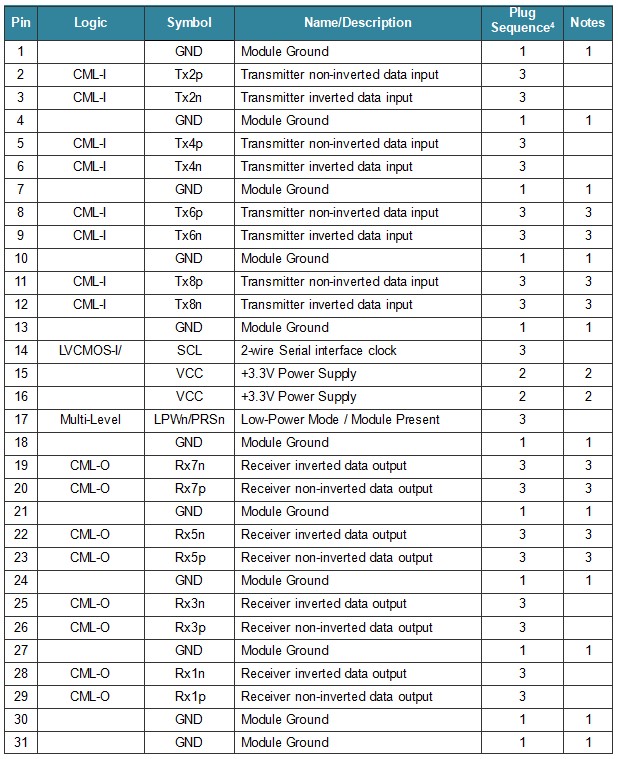

Descrizione del pin

Nota:

1): GND è il simbolo per il segnale e l'alimentazione (potenza) comuni per il modulo OSFP-RHS. Tutti i segnali sono comuni all'interno del modulo OSFP-RHS e tutte le tensioni sono riferite a questo potenziale, salvo diversa indicazione. Collegarli direttamente al piano di massa comune del segnale della scheda host.

2): VCC sono gli alimentatori OSFP-RHS e devono essere applicati contemporaneamente. I pin del connettore sono classificati per una corrente massima di 1,5 A (per moduli con potenza elevata di 15-20 W è richiesta una corrente massima di 2,0 A).

3): Non connesso in OSFP-RHS.

Figura 2. Assegnazione dei contatti del modulo OSFP-RHS

Pin INT/RSTn

INT/RSTn è un segnale a doppia funzione che consente al modulo di generare un interrupt sull'host e all'host di resettare il modulo. Il circuito mostrato in Figura 3 consente la segnalazione multilivello per fornire un controllo diretto del segnale in entrambe le direzioni. Reset è un segnale attivo-basso sull'host che viene tradotto in un segnale attivo-basso sul modulo. Interrupt è un segnale attivo-alto sul modulo che viene tradotto in un segnale attivo-alto sull'host. Il segnale INT/RSTn opera in 3 zone di tensione per indicare lo stato di Reset per il modulo e di Interrupt per l'host.

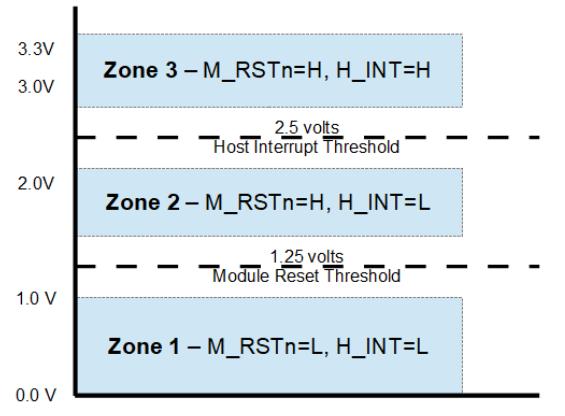

Figura 3. Zone di tensione INT/RSTn

Perno LPWn/PRSn

LPWn/PRSn è un segnale a doppia funzione che consente all'host di segnalare la modalità a basso consumo e al modulo di indicare la presenza del modulo. Il circuito mostrato in Figura 4 consente la segnalazione multilivello per fornire un controllo diretto del segnale in entrambe le direzioni. La modalità a basso consumo è un segnale attivo-basso sull'host che viene convertito in un segnale attivo-basso sul modulo. La presenza del modulo è controllata da una resistenza di pull-down sul modulo che viene convertita in un segnale logico attivo-basso sull'host.

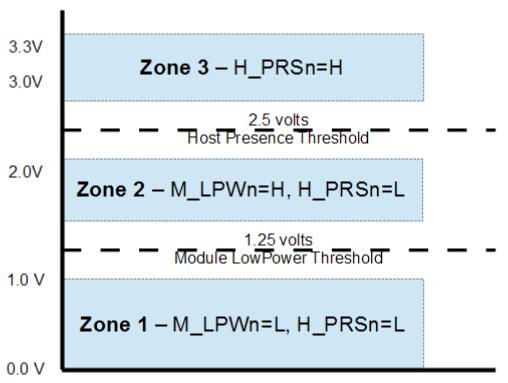

Figura 4. Zone di tensione LPWn/PRSn

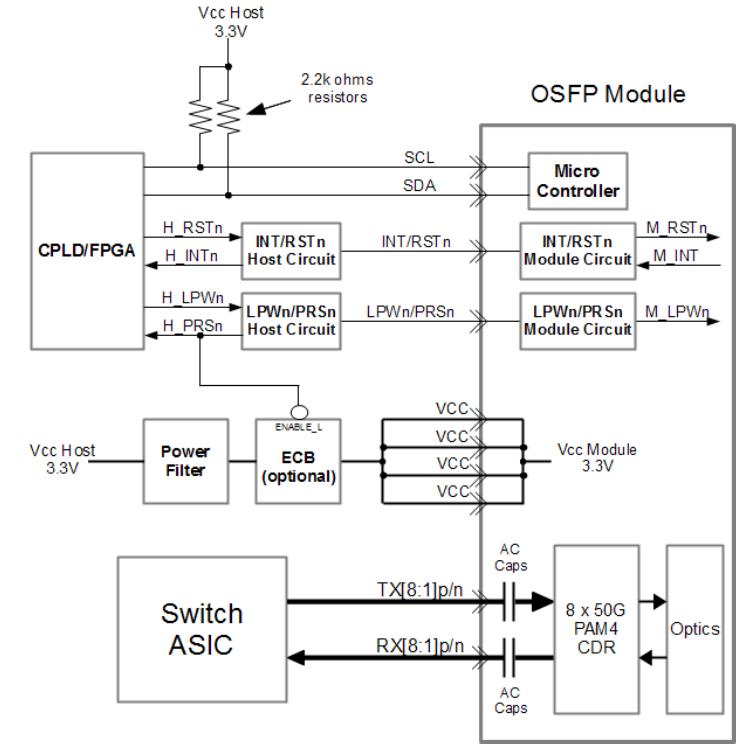

Diagramma a blocchi della scheda host e del modulo OSFP

La figura 5 è un esempio di diagramma a blocchi delle connessioni della scheda host al modulo OSFP.

Figura 5. Diagramma a blocchi della scheda host e del modulo

INTERFACCIA DI MONITORAGGIO DIAGNOSTICO

La funzione di monitoraggio diagnostico digitale è disponibile su tutti i prodotti FIBERWDM OSFP-RHS. Un'interfaccia seriale a 2 fili consente all'utente di contattare il modulo.

Struttura e mappatura della memoria

Ciò limita la memoria di gestione a cui l'host può accedere direttamente a 256 byte, divisa in Memoria inferiore (indirizzi da 00h a 7Fh) e Memoria superiore (indirizzi da 80h a FFh).

Per tutti i moduli, fatta eccezione per quelli più basilari, è richiesta una maggiore quantità di memoria di gestione indirizzabile. Questa è supportata da una struttura di pagine da 128 byte, insieme a un meccanismo per la mappatura dinamica di qualsiasi pagina da 128 byte da uno spazio di memoria di gestione interna più ampio alla Memoria Superiore, lo spazio indirizzabile dell'host.

La struttura di indirizzamento della memoria di gestione interna aggiuntiva2 è mostrata nella Figura 4. La memoria di gestione all'interno del modulo è organizzata come uno spazio di indirizzamento univoco e sempre accessibile all'host di 128 byte (Memoria Inferiore) e come più sottospazi di indirizzamento superiori di 128 byte ciascuno (Pagine), solo uno dei quali è selezionato come host visibile nella Memoria Superiore. Un secondo livello di selezione delle Pagine è possibile per le Pagine per le quali esistono più istanze (ad esempio quando esiste una banca di pagine con lo stesso numero di Pagina).

Questa struttura supporta una memoria piatta da 256 byte per moduli passivi in rame e consente l'accesso tempestivo agli indirizzi nella memoria inferiore, ad esempio Flag e Monitor. Voci meno critiche in termini di tempo, ad esempio informazioni sull'ID seriale e impostazioni di soglia, sono disponibili con la funzione di selezione della pagina nella pagina inferiore. Per moduli più complessi che richiedono una maggiore quantità di memoria di gestione, l'host deve utilizzare la mappatura dinamica delle varie pagine nello spazio di indirizzamento della memoria superiore indirizzabile dall'host, quando necessario.

Nota: la mappa di memoria di gestione è stata progettata in gran parte sulla base della mappa di memoria QSFP. Questa mappa di memoria è stata modificata per ospitare 8 canali elettrici e limitare lo spazio di memoria richiesto. Viene utilizzato l'approccio a indirizzo singolo, come in QSFP. Il paging viene utilizzato per abilitare interazioni time-critical tra host e modulo.

Pagine supportate

Un sottoinsieme di base di 256 byte della mappa di memoria di gestione è obbligatorio per tutti i dispositivi compatibili con CMIS. Le altre parti sono disponibili solo per i moduli di memoria paginati o quando pubblicizzate dal modulo. Consultare CMIS V4.0 per i dettagli relativi alla pubblicità degli spazi di memoria di gestione supportati.

In particolare, il supporto della Lower Memory e della Pagina 00h è richiesto per tutti i moduli, inclusi i cavi passivi in rame. Queste pagine sono quindi sempre implementate. È richiesto un supporto aggiuntivo per le Pagine 01h, 02h e il banco 0 delle Pagine 10h e 11h per tutti i moduli di memoria paginati.

La banca 0 delle pagine 10h-1Fh fornisce registri specifici per corsia per le prime 8 corsie, e ogni banca aggiuntiva fornisce supporto per altre 8 corsie. Si noti, tuttavia, che l'allocazione delle informazioni sulle banche potrebbe essere specifica per pagina e potrebbe non essere correlata al raggruppamento dei dati per 8 corsie.

La struttura consente l'espansione dello spazio di indirizzamento per determinati tipi di moduli allocando pagine aggiuntive e, inoltre, banche di pagine aggiuntive.

Figura 4. Mappa di memoria QSFP112

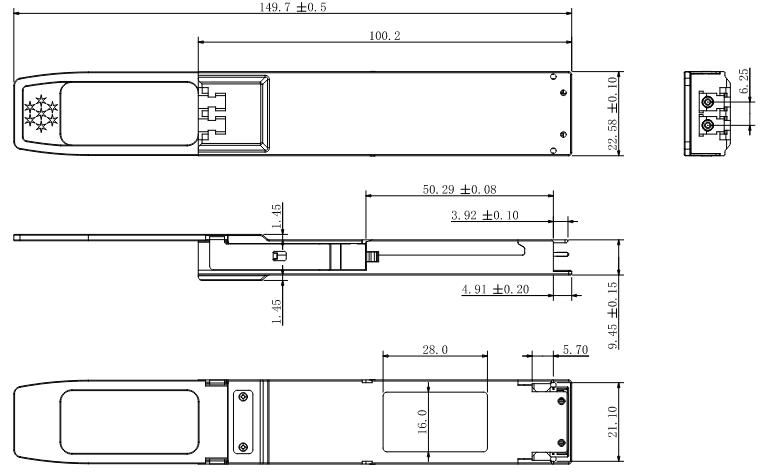

Dimensioni meccaniche

Figura 5. Specifiche meccaniche

Conformità normativa

I transceiver FIBERWDM ROSP-RHS-400G-LR4C sono prodotti laser di Classe 1. Soddisfano i requisiti dei seguenti standard:

Riferimenti

1. OSFP MSA

2. CMIS 4.0

3. Specifiche tecniche 400G-LR4

4. IEEE802.3ck

5. OIF CEI-112G-VSR-PAM4

ATTENZIONE:

L'uso di controlli, regolazioni o l'esecuzione di procedure diverse da quelle specificate nel presente documento possono comportare un'esposizione pericolosa alle radiazioni.

Informazioni per l'ordine

Avviso importante

I dati prestazionali, i dati e qualsiasi materiale illustrativo forniti in questa scheda tecnica sono tipici e devono essere specificamente confermati per iscritto da FIBERWDM prima di essere applicabili a qualsiasi ordine o contratto specifico. In conformità con la politica di miglioramento continuo di FIBERWDM, le specifiche possono variare senza preavviso.

La pubblicazione delle informazioni contenute in questa scheda tecnica non implica la libertà da brevetti o altri diritti di protezione di FIBERWDM o di altri. Ulteriori dettagli sono disponibili presso qualsiasi rappresentante commerciale FIBERWDM.
