Caratteristiche del prodotto

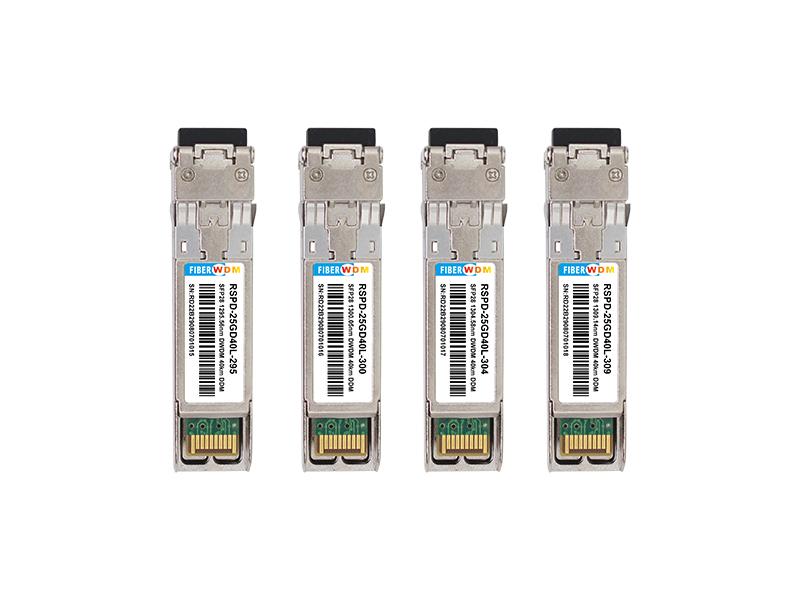

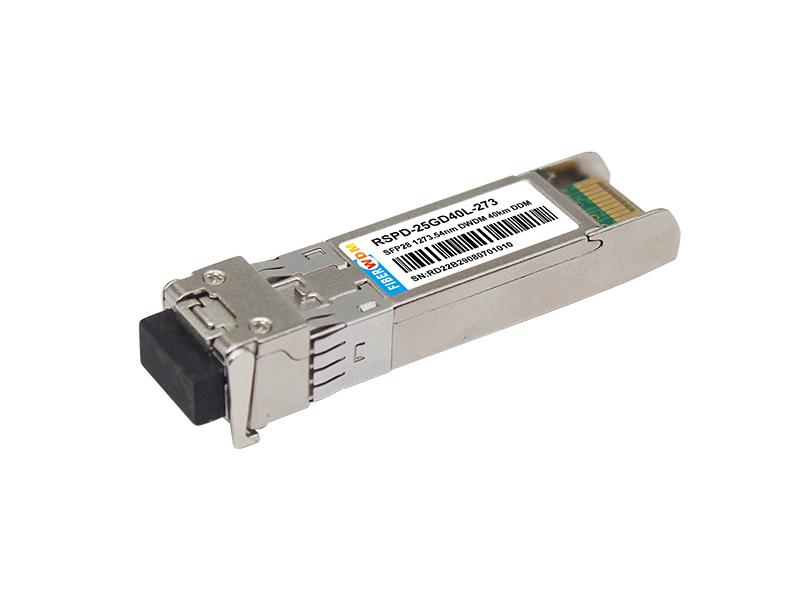

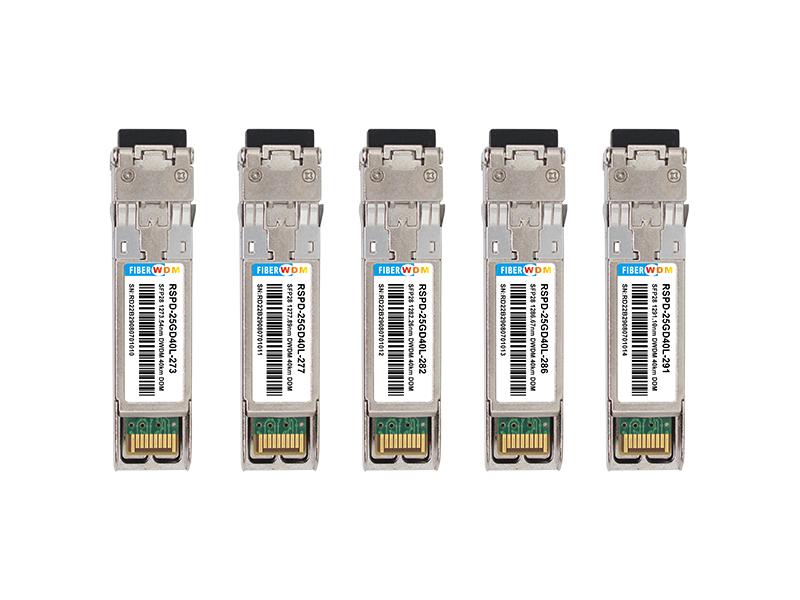

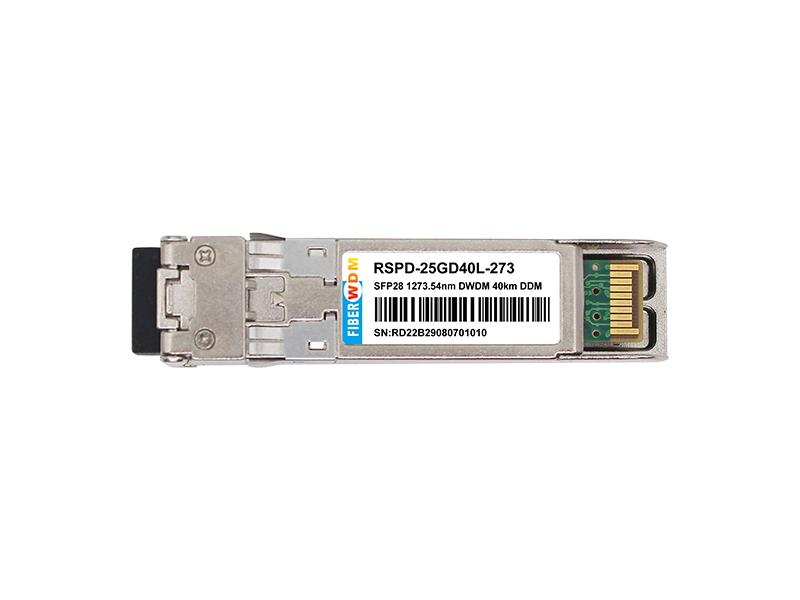

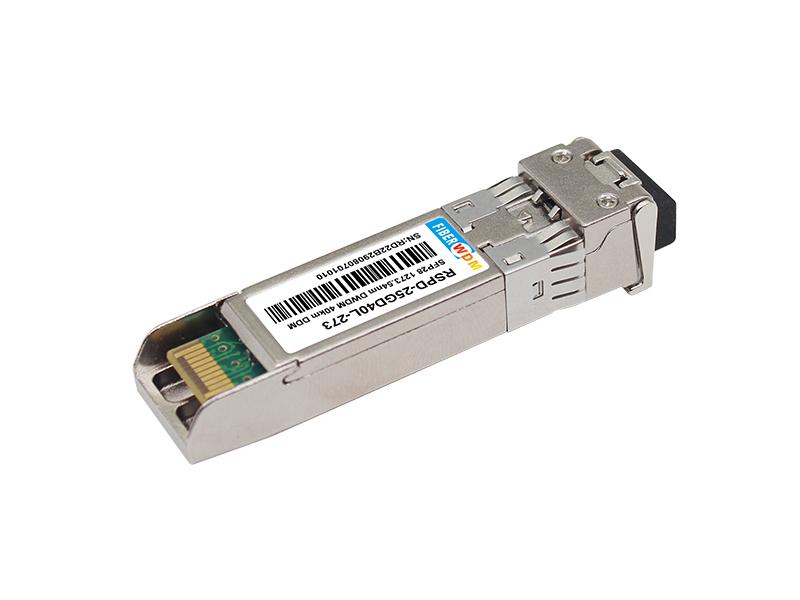

Ricetrasmettitore LAN-WDM SFP28 da 25 Gbps, DML e APD monomodale, portata 40 km
RSPD-25GDL40-XXX
Applicazioni
Descrizione
I transceiver SFP28 sono moduli ad alte prestazioni e convenienti che supportano una velocità di trasmissione dati di 25,78 Gbps e una distanza di trasmissione di 40 km con SMF.
Il ricetrasmettitore è composto da tre sezioni: un trasmettitore laser DML raffreddato, un fotodiodo APD integrato con un preamplificatore a transimpedenza (TIA) e un'unità di controllo MCU. Tutti i moduli soddisfano i requisiti di sicurezza laser di Classe I.
I transceiver sono compatibili con SFP Multi-Source Agreement e con le funzioni di diagnostica digitale SFF-8472.

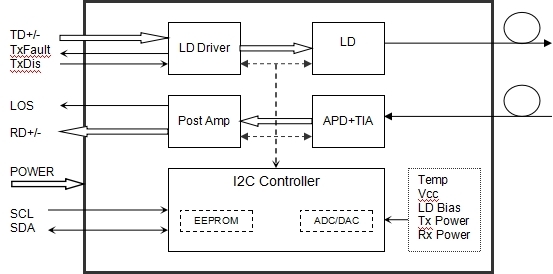

Schema funzionale del ricetrasmettitore
Valutazioni massime assolute
|
Parametro |
Simbolo |
Min. |
Tipico. |
Massimo |
Unità |
|
Temperatura di conservazione |
Ts |
-40 |
- | 85 | °C |
|
Umidità relativa |
RH |
5 |
- | 95 | % |
|
Tensione di alimentazione |
VCC |
-0,3 | - | 4 | V |
|
Tensione di ingresso del segnale |
VSI |
Vcc-0.3 |
- |
Vcc+0,3 |
V |
Condizioni operative consigliate
|
Parametro |
Simbolo |
Min. |
Tipico. |
Massimo |
Unità |
Nota |
|
Temperatura di esercizio della custodia |
Caso T |
0 |
70 |
°C | ||
|
Tensione di alimentazione |
VCC |
3.14 | 3.3 | 3.47 | V | |
|
Corrente di alimentazione |
CPI |
600 |
mA |
|||
|
Velocità dati |
BR |
25.78 |
Gbps |
Tasso TX/Tariffa RX |
||
|
Distanza di trasmissione |
TD | 40 | Chilometro | |||
|
Fibra accoppiata |
Fibra monomodale |
9/125um SMF |
||||
Caratteristiche ottiche
|
Parametro |
Simbolo |
Min. |
Tipico. |
Massimo |
Unità |
Nota |
|
Trasmettitore |
||||||
|
Lunghezze d'onda della corsia (intervallo) |
Da 1272,55 a 1274,54 Da 1276,89 a 1278,89 Da 1281,25 a 1283,27 Da 1285,65 a 1287,69 da 1290,07 a 1292,12 Da 1294,53 a 1296,59 da 1299,02 a 1301,09 Da 1303,54 a 1305,63 1308.09 a 1310.19 |
nanometro | ||||
|
Potenza media lanciata |
PO |
0 | - | +6.0 |
dBm |
|
|
Potenza media lanciata (laser spento) |
Poff |
- | - |
-30 |
dBm |
|
|
Larghezza di banda dello spettro (-20 dB) |
Dl |
- | - | 1 | nanometro | |
|
Rapporto di soppressione della modalità laterale |
SMSR |
30 | - | - | dB | |
|
Penalità per trasmettitore e dispersione |
TDP | - | - | 1 | dB | |
|
Rapporto di estinzione |
Pronto Soccorso | 3.5 | - | - | dB | |
|
Maschera per gli occhi in uscita |
Conforme allo standard IEEE 802.3cc |
Nota (2) |
||||
|
Ricevitore |
||||||
|
Lunghezza d'onda ottica di input |
λIN |
1272.55 | 1310.19 | nanometro | ||
|
Sensibilità del ricevitore - MEDIA |
PSensi |
-19 |
dBm |
Nota (1) |
||
|
Sensibilità del ricevitore-OMA |
PSens-OMA |
-18.2 |
dBm |
Nota (1) |
||
|
Potenza di saturazione in ingresso (sovraccarico) |
PSAT |
-4 |
dBm |
Nota (1) |
||
|
Riflettanza del ricevitore |
-26 |
dB |
||||
|
Perdita di segnale Assert |
PA |
-30 |
dBm |
|||
|
Disattivazione del segnale Los Of |
Dipartimento di Polizia |
-20 |
dBm |
|||
|
LOS - Isteresi |
Fisiologia |
0,5 |
dB |
|||
Nota:
Nota ( 1 ): BER ≤ 5 X 10 -5
Caratteristiche dell'interfaccia elettrica
Caratteristiche dell'interfaccia elettrica ad alta velocità
|
Parametro |
Simbolo |
Minimo |
Tipo |
Massimo |
Unità |
Note |
|
Trasmettitore |
||||||
|
Oscillazione differenziale dell'ingresso |
Vin(pp) |
190 | 700 |
mV |
||
|
Perdita di ritorno differenziale in ingresso (min) |
RLd(f) |
9,5–0,37f, 0,01≤f<8 4,75–7,4log10(f/14), 8 ≤f<19 |
dB |
|||
|
Ingresso differenziale in modalità comune perdita di ritorno (min) |
RLdc(f) |
22-20 (f/25,78), 0,01 ≤ f < 12,89 15-6 (f/25,78), 12,89 ≤ f < 19 |
dB |
|||
|
Discordanza di terminazione differenziale |
Tm |
10 | % | |||
|
Larghezza degli occhi |
Che schifo |
0,46 |
Interfaccia utente |
|||
|
Jitter sinusoidale pk-pk applicato |
Ppj |
Secondo IEEE 802.3bm |
||||
|
Altezza degli occhi |
Eh |
95 |
mV |
|||
|
Tensione di modo comune CC |
DCv |
-350 |
2850 |
mV |
||
|
Ricevitore |
||||||
|
Oscillazione differenziale dell'output dei dati |
Vout (pp) |
300 |
- | 850 |
mV |
- |
|
Larghezza degli occhi |
Che schifo |
0,57 |
- | - |
Interfaccia utente |
- |
|
Chiusura verticale degli occhi |
Vettore |
- |
- | 5.5 |
dB |
- |
|
Perdita di ritorno differenziale in uscita (min) |
RLd(f) |
9,5–0,37f, 0,01≤f<8 4,75–7,4log10(f/14), 8 ≤f<19 |
dB |
- | ||
|
Perdita di ritorno comune alla conversione in modalità differenziale (min) |
RLdc(f) |
22-20 (f/25,78), 0,01 ≤ f < 12,89 15-6 (f/25,78), 12,89 ≤ f < 19 |
dB |
- | ||
|
Discordanza di terminazione differenziale |
Tm |
- |
- | 10 |
% |
- |
|
Tempo di transizione, dal 20% all'80% |
Tr/Tf |
12 |
- | - |
ps |
20%~80% |
Caratteristiche dell'interfaccia elettrica a bassa velocità
|
Parametro |
Simbolo |
Min. |
Tipico. |
Massimo |
Unità |
|
Trasmettitore |
|||||
|
Uscita di guasto del trasmettitore-alta |
VFaultH |
2 | - |
Vcc+0,3 |
V |
|
Uscita di errore del trasmettitore-bassa |
VFaultL |
0 | - | 0,8 |
V |
|
Tensione di disattivazione del trasmettitore - Alta |
VDisH |
2 | - |
Vcc+0,3 |
V |
|
Tensione di disattivazione del trasmettitore - bassa |
VDisL |
0 | - | 0,8 |
V |
|
Ricevitore |
|||||
|
Tensione di uscita LOS-Alta |
VLOSH |
2 | - |
Vcc+0,3 |
V |
| Tensione di uscita LOS-bassa |
VLOSL |
0 | - | 0,8 |
V |
Temporizzazione ed elettricità
|
Parametro |
Simbolo |
Minimo |
Tipico |
Massimo |
Unità |
|
Tx Disabilita Nega Tempo |
tonnellata |
1 |
SM |
||
|
Tx Disabilita Assert Time |
t_off |
10 |
microsecondi |
||
|
Tempo di inizializzazione, incluso il ripristino dell'errore di trasmissione |
t_init |
300 |
SM |
||
|
Tempo di asserzione dell'errore Tx |
t_errore |
100 |
microsecondi |
||
|
Tx Disabilita per reimpostare |
t_reset |
10 |
microsecondi |
||
|
Tempo di asserzione LOS |
t_perdita_su |
100 |
microsecondi |
||
|
Tempo di disattivazione LOS |
perdita di |
400 |
microsecondi |
||
|
Frequenza di clock dell'ID seriale |
f_serial_clock |
100 | 400 |
kHz |
|
|
MOD_DEF (0:2)-Alto |
VH |
2 |
Vcc |
V |
|
|
MOD_DEF (0:2)-Basso |
VL |
0,8 |
V |
Diagnostica
|
Parametro |
Allineare |
Unità |
Precisione |
Calibrazione |
|
Temperatura |
Da 0 a 70 |
°C |
±3°C |
Interno |
|
Voltaggio |
Da 3,0 a 3,6 |
V |
±3% |
Interno |
|
Corrente di polarizzazione |
Da 0 a 100 |
mA |
±10% |
Interno |
|
Potenza di trasmissione |
Da 0 a 6 |
dBm |
±3 dB |
Interno |
|
Potenza RX |
-19 a -4 |
dBm |
±3 dB |
Interno |

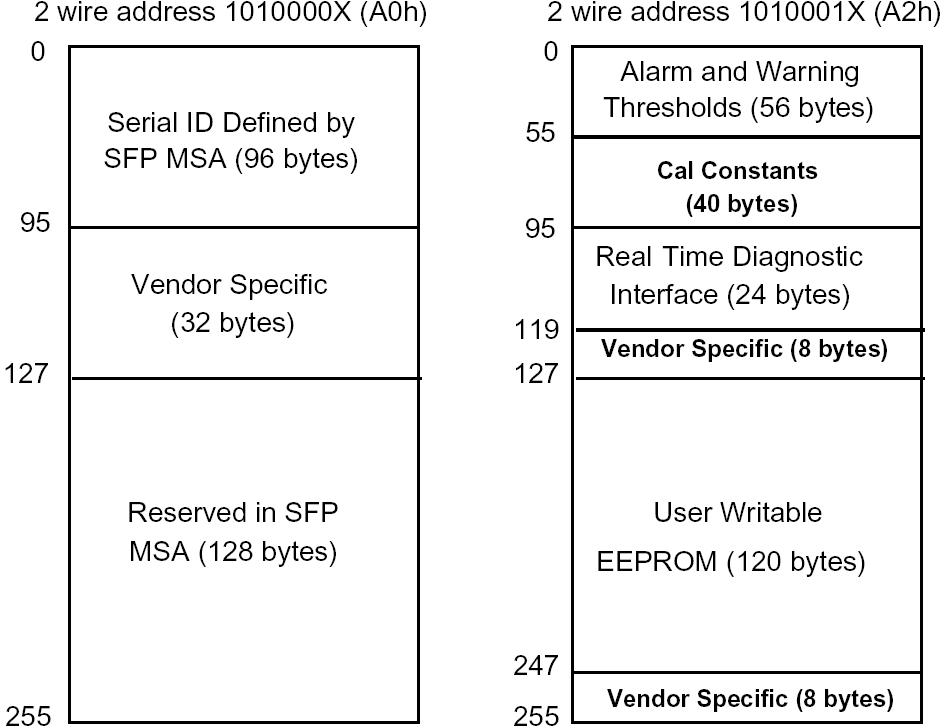

Mappa della memoria diagnostica digitale
I transceiver forniscono il contenuto della memoria ID seriale e informazioni diagnostiche sulle condizioni operative attuali tramite l'interfaccia seriale a 2 fili (SCL, SDA).
Vengono implementate tutte le informazioni diagnostiche con calibrazione interna o calibrazione esterna, tra cui il monitoraggio della potenza ricevuta, il monitoraggio della potenza trasmessa, il monitoraggio della corrente di polarizzazione, il monitoraggio della tensione di alimentazione e il monitoraggio della temperatura.
Il campo dati specifico della mappa della memoria diagnostica digitale è definito come segue.

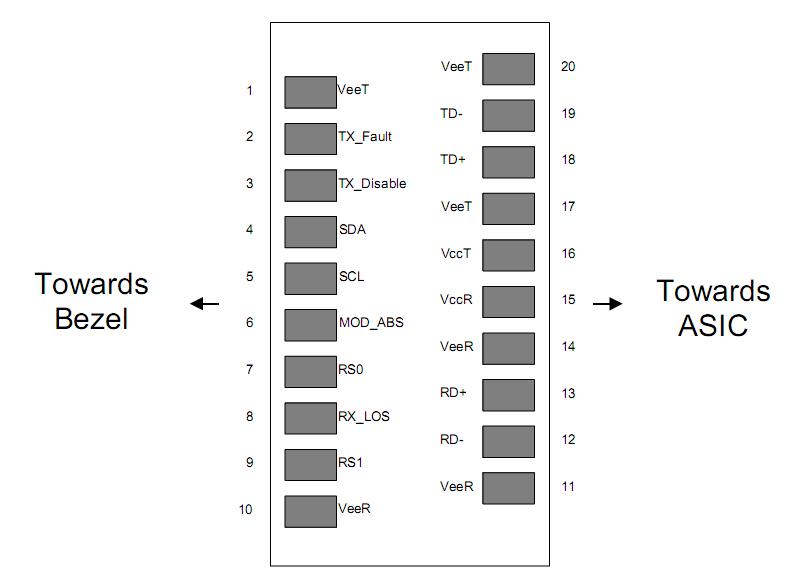

Descrizioni dei pin
|
Spillo |
Nome del segnale |
Descrizione |
Sequenza di spine |
Note |
| 1 |
VEET |
Terra del trasmettitore |
1 | |
| 2 |
ERRORE TX |
Indicazione di guasto del trasmettitore |
3 |
Nota 1 |
| 3 |
TX DISABILITATO |
Disattivazione del trasmettitore |
3 |
Nota 2 |
| 4 |
Avvento del settimo giorno |
Segnale dati seriale SDA |
3 | |
| 5 |
SCL |
Segnale di clock seriale SCL |
3 | |
| 6 |
MOD_ABS |
Modulo assente. Collegato a terra all'interno del modulo |
3 | |
| 7 |
RS0 |
Non connesso |
3 | |
| 8 |
LOS |
Perdita di segnale |
3 |
Nota 3 |
| 9 |
RS1 |
Non connesso |
3 | |
| 10 |
VIRARE |
Terra del ricevitore |
1 | |
| 11 |
VIRARE |
Terra del ricevitore |
1 | |
| 12 |
RD- |
Inv. Dati ricevuti in uscita |
3 |
Nota 4 |
| 13 |
RD+ |
Dati ricevuti in uscita |
3 |
Nota 4 |
| 14 |
VIRARE |
Terra del ricevitore |
1 | |
| 15 |
VCCR |
Alimentatore del ricevitore |
2 | |
| 16 |
VCCT |
Alimentatore del trasmettitore |
2 | |
| 17 |
VEET |
Terra del trasmettitore |
1 | |
| 18 |
TD+ |
Trasmetti dati in |
3 |
Nota 5 |
| 19 |
TD- |
Inv. Trasmetti dati in |
3 |
Nota 5 |
| 20 |
VEET |
Terra del trasmettitore |
1 |
Note:
Sequenza di inserimento dei pin: sequenza di inserimento dei pin durante l'hot plugging.
1) TX Fault è un'uscita open collector, che deve essere portata a una tensione compresa tra 2,0 V e Vcc+0,3 V tramite una resistenza da 4,7 kΩ~10 kΩ sulla scheda host. Il valore logico 0 indica il normale funzionamento; il valore logico 1 indica un guasto al laser. Nello stato basso, l'uscita verrà portata a meno di 0,8 V.
2) Uscita laser disabilitata su TDIS >2,0 V o aperta, abilitata su TDIS <0,8 V.
3) LOS è un'uscita a collettore aperto. Deve essere tirata su con un carico di 4,7k~10kΩ sulla scheda host a una tensione compresa tra 2,0V e 3,6V. Il valore logico 0 indica il funzionamento normale; il valore logico 1 indica la perdita di segnale.
4) RD-/+: Queste sono le uscite differenziali del ricevitore. Sono 100 linee differenziali accoppiate internamente in CA che devono essere terminate con 100 Ω (differenziali) sul SERDES dell'utente.
5) TD-/+: Questi sono gli ingressi differenziali del trasmettitore. Sono linee differenziali accoppiate internamente in CA con terminazione differenziale da 100 Ω all'interno del modulo.

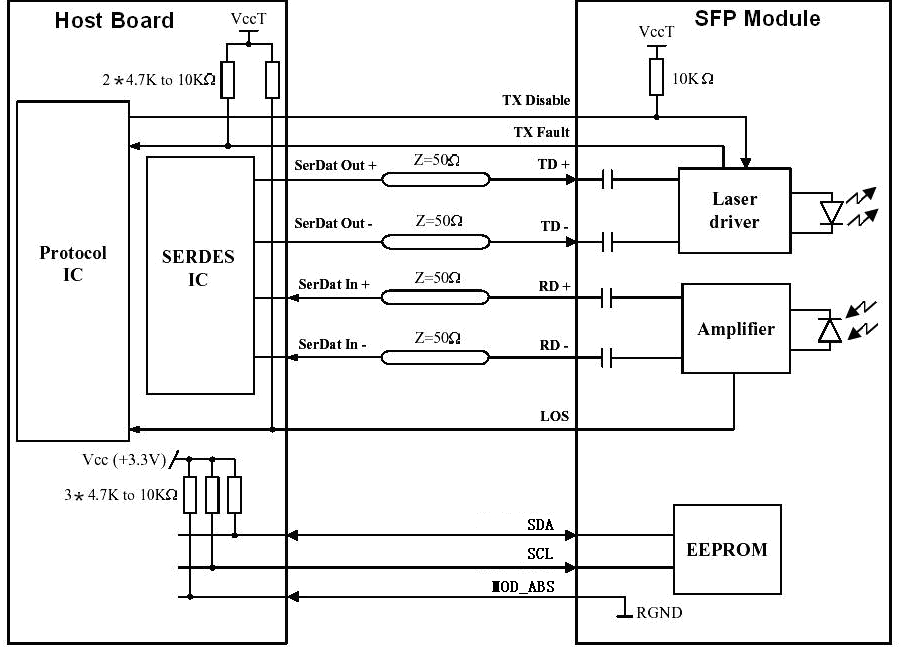

R Circuito di interfaccia consigliato

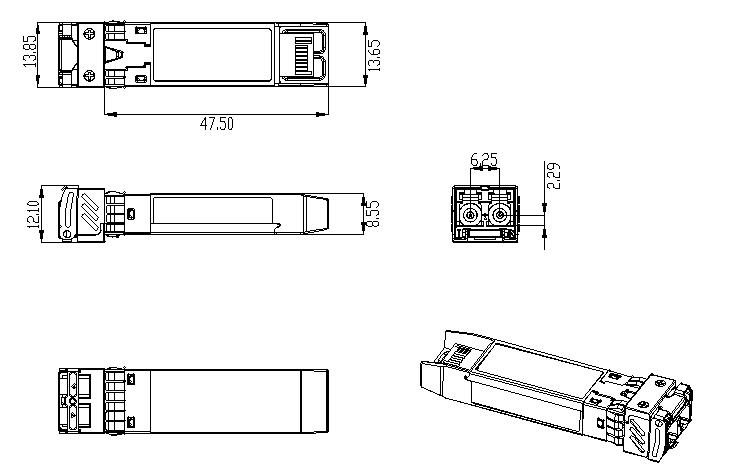

Dimensioni meccaniche
Informazioni per l'ordine
|
Numero di parte |
Descrizione del prodotto |
|
Modello RSPD-25GD40L-273 |
SFP28 1273,54nm LAN-WDM, 25,78Gbps, LC, 40km, 0°C~+70°C, con DDM |
|
Codice articolo RSPD-25GDL40-277 |
SFP28 1277,89nm LAN-WDM, 25,78Gbps, LC, 40km, 0°C~+70°C, con DDM |
|
Codice articolo RSPD-25GDL40-282 |
SFP28 1282,26nm LAN-WDM, 25,78Gbps, LC, 40km, 0°C~+70°C, con DDM |
|
Codice articolo RSPD-25GDL40-286 |
SFP28 1286,67nm LAN-WDM, 25,78Gbps, LC, 40km, 0°C~+70°C, con DDM |
|
Codice articolo RSPD-25GDL40-291 |
SFP28 1291,10nm LAN-WDM, 25,78Gbps, LC, 40km, 0°C~+70°C, con DDM |
|
Codice articolo RSPD-25GDL40-295 |
SFP28 1295,56nm LAN-WDM, 25,78Gbps, LC, 40km, 0°C~+70°C, con DDM |
|
Modello RSPD-25GDL40-300 |
SFP28 1300,05nm LAN-WDM, 25,78Gbps, LC, 40km, 0°C~+70°C, con DDM |
|
Codice articolo RSPD-25GDL40-304 |
SFP28 1304,58nm LAN-WDM, 25,78Gbps, LC, 40km, 0°C~+70°C, con DDM |
|
Codice articolo RSPD-25GDL40-309 |
SFP28 1309,14nm LAN-WDM, 25,78Gbps, LC, 40km, 0°C~+70°C, con DDM |
