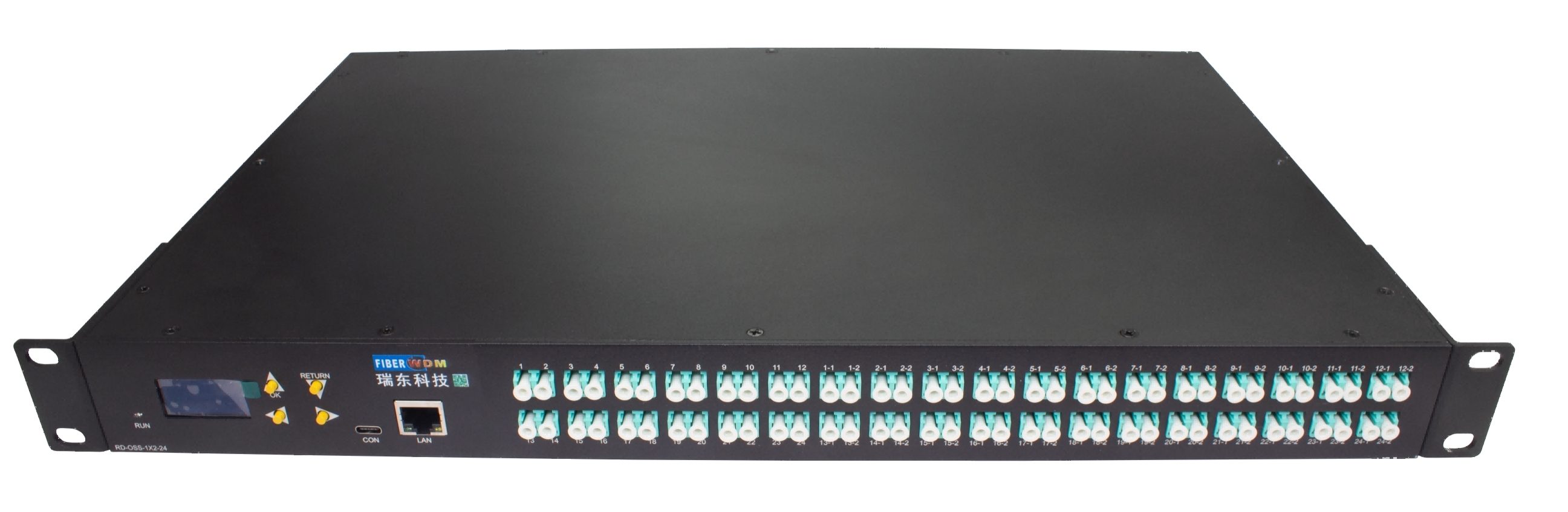

Interruttore ottico 1×2 a 24 canali

L'interruttore ottico montato su rack è costituito da 24 interruttori ottici 1X2, che consentono il controllo della commutazione di 24 canali in fibra ottica 1X2. Il dispositivo è dotato di un'interfaccia di comunicazione Ethernet RJ45 e TYPE-C che consente il controllo tramite comandi o tasti. Svolge un ruolo cruciale in varie applicazioni di comunicazione ottica, tra cui il monitoraggio ottico multicanale nei sistemi di trasmissione ottica, la commutazione automatica di sorgenti/rilevatori multi-luce LAN e sistemi di monitoraggio dinamico per sensori ottici. Inoltre, viene utilizzato nel test di fibre ottiche, dispositivi, reti, cavi di ingegneria sul campo, nonché nell'installazione e regolazione di dispositivi ottici.

  • Dettagli del prodotto

Interruttore ottico 1×2 a 24 canali

FW-OSS-2X1-24-MM-1U

24 Channel 1×2 Optical Switch

Caratteristiche

* Bassa perdita di inserzione, commutazione rapida.

* Controllo TYPE-C e gestione Ethernet RJ45.

* La porta seriale adotta l'interfaccia TYPE-C femmina.

* La commutazione del percorso ottico può essere controllata tramite pulsanti, porte seriali e porte di rete. E può essere azionato bloccando i tasti tramite istruzioni.

Specifiche

Parametri

Indicatori

N. canale

FW-OSS-2X1-24-MM-1U

Gamma di lunghezze d'onda

850 nm±50 nm

Lunghezza d'onda di prova

850 nm

Perdita di inserzione

≤ 1,2 dB

Ripetibilità

≤±0,02 dB

Perdita di restituzione

≥ 30 dB

Diafonia

≥ 35 dB

Perdita dipendente dalla lunghezza d'onda

≤ 0,25 dB

Perdita correlata alla polarizzazione

≤ 0,05 dB

Ora di commutazione

≤12 msï¼Canali adiacentiï¼

Tipo di fibra

MMï¼50/125umï¼

Connettore

LC\PC

Porta di monitoraggio

RJ45、TYPE-C

Alimentatore funzionante

CAï¼100~240 V

Temperatura di lavoro

-10 ~ +60°C

Temperatura operativa

-40 â ~ +85 â

Dimensione

Rack 1U standard da 19 pollici (483 X 230 X 44)

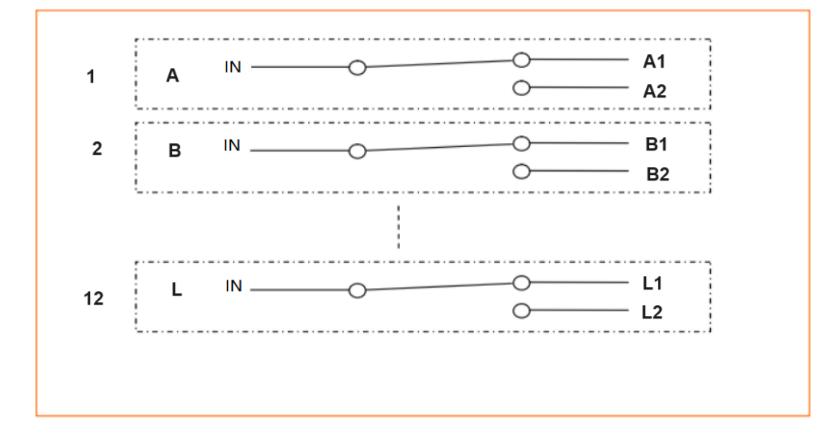

Diagramma del percorso ottico

Istruzioni

1.Il pannello mostra

24 Channel 1×2 Optical Switch

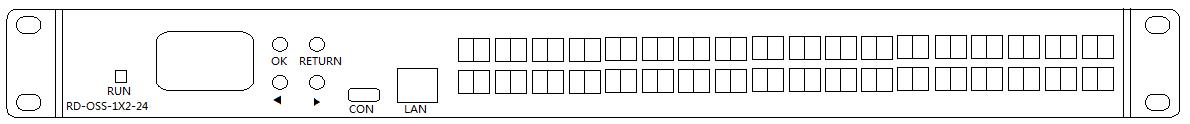

Pannello frontale

24 1X2 optical switches

(1) porta Ethernet RJ45, porta seriale TPYE-C: interfaccia di comunicazione per i dati di monitoraggio del dispositivo.

(2) Display LCD: indirizzo del dispositivo, canale corrente e visualizzazione delle informazioni correlate.

(3) â² - Tasto Sposta su; â¼ - Tasto di spostamento verso il basso; Invio: tasto OK; RETURN - Annulla la chiave.

(4) Descrizione interfaccia ottica: interfaccia ottica.

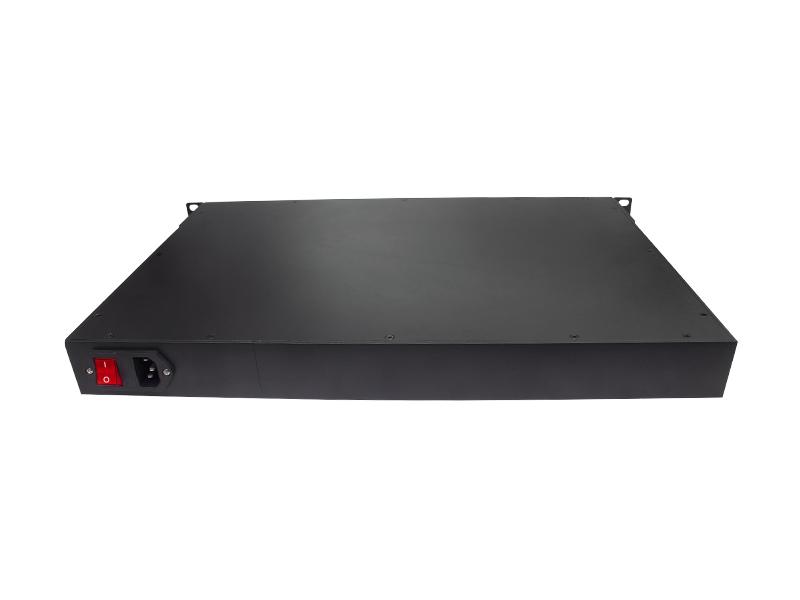

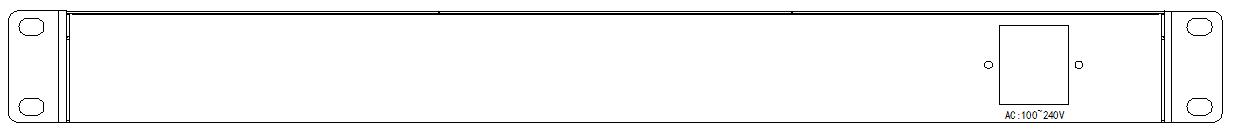

Pannello posteriore

24 1X2 optical switches

ï¼1ï¼Interfaccia di alimentazione CA

Impostazione predefinita

* All'avvio, i 24 canali sono collegati per impostazione predefinita.

* Autorizzazione chiave dispositivo: Consenti

* Porta seriale: 9600 baud, 8 bit di dati, 1 bit di stop, nessun controllo di parità.

* Indirizzo IP: 192.168.1.100; Porta di comunicazione: 5000

* Tipo di protocollo della porta di rete: TCP Server, UDP (porta fissa: 18888)

Nota: gli utenti hanno requisiti speciali tranne.

Descrizione delle connessioni delle porte di comunicazione

(1)Interfaccia TYPE-C
