Lo switch ottico montato su rack è costituito da switch ottici 4CH 1X2, che consentono il controllo della commutazione di 4CH canali in fibra ottica 1X2. Il dispositivo è dotato di una porta Ethernet RJ45, che permette il controllo tramite comandi. Svolge un ruolo cruciale in varie applicazioni di comunicazione ottica, tra cui il monitoraggio ottico multicanale nei sistemi di trasmissione ottica, la commutazione automatica di sorgenti luminose/rilevatori multipli in LAN e i sistemi di monitoraggio dinamico per sensori ottici. Inoltre, viene utilizzato nel collaudo di fibre ottiche, dispositivi, reti, cavi di ingegneria sul campo, nonché nell'installazione e nella regolazione di dispositivi ottici.

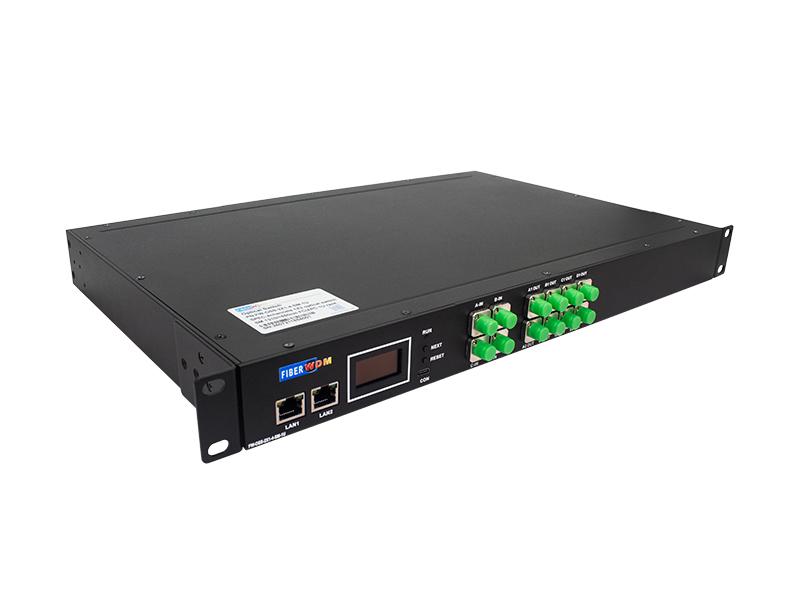

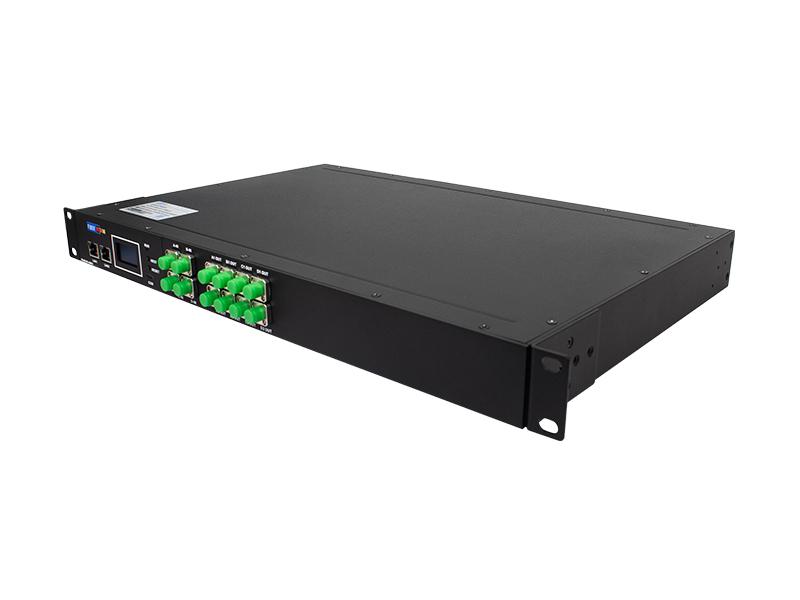

Switch ottico a 4 canali 1×2 FW-OSS-2X1-4-SM-1U
Lo switch ottico montabile su rack è composto da 4 switch ottici 1x2, che consentono il controllo della commutazione di 4 canali in fibra ottica 1x2. Il dispositivo è dotato di un connettore Ethernet RJ45, che permette il controllo tramite comandi. Svolge un ruolo cruciale in diverse applicazioni di comunicazione ottica, tra cui il monitoraggio ottico multicanale nei sistemi di trasmissione ottica, la commutazione automatica di sorgenti/rivelatori di luce multipli in reti LAN e i sistemi di monitoraggio dinamico per sensori ottici. Inoltre, viene utilizzato per il collaudo di fibre ottiche, dispositivi, reti, cavi di ingegneria sul campo, nonché per l'installazione e la regolazione di dispositivi ottici.
Caratteristiche
Schemi
| Parametri | Indicatori |
| Canale n. | 4 canali 1x2 |
| Gamma di lunghezze d'onda | 1260-1620 nm |
| lunghezza d'onda di prova | 1310 nm/1550 nm |
| Perdita di inserzione | ≤ 1,2 dB |
| Ripetibilità | ≤ ±0,02 dB |
| Perdita di rendimento | ≥ 30 dB |
| Interferenza | ≥ 35 dB |
| perdita dipendente dalla lunghezza d'onda | ≤ 0,25 dB |
| perdita correlata alla polarizzazione | ≤ 0,05 dB |
| Tempo di commutazione | ≤12 ms (canali adiacenti) |
| Tipo di fibra | SM |
| Connettore | FC\APC |
| Porta di monitoraggio | RJ45 |
| Alimentazione elettrica di lavoro | CA: 100~240V |
| Temperatura di esercizio | -10 ~ +60℃ |
| Temperatura di esercizio | -40 ℃ ~ +85 ℃ |
| Misurare | Rack standard da 19 pollici 1U (483 x 230 x 44 mm) |

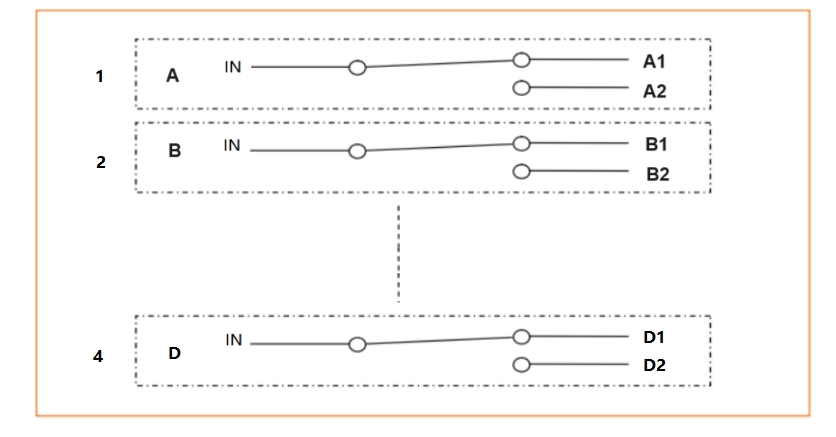

Diagramma del percorso ottico
Il pannello mostra

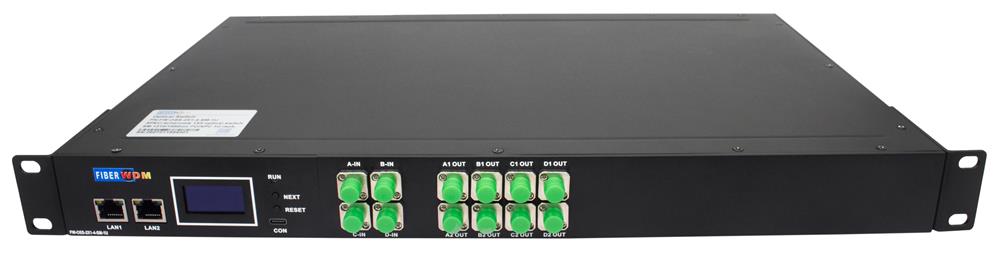

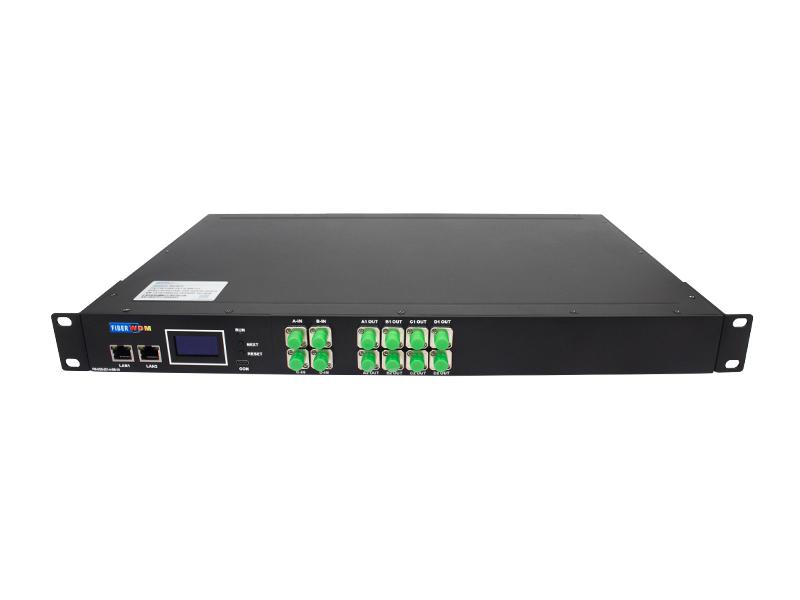

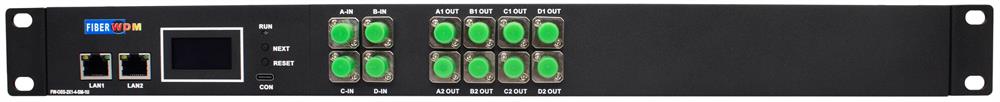

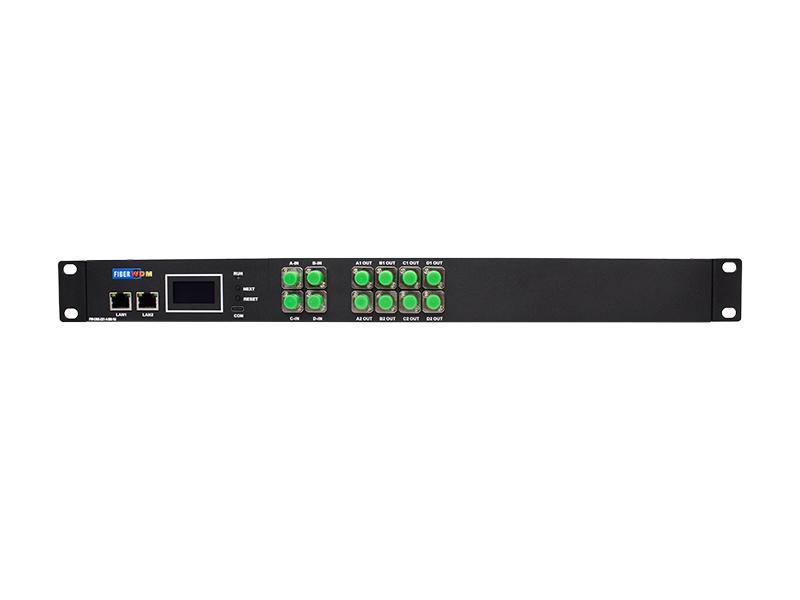

Pannello frontale
(1) Porta Ethernet RJ45: interfaccia di comunicazione per i dati di monitoraggio del dispositivo.
(2) Display a LED: visualizzazione dell'indirizzo del dispositivo, del canale corrente e delle informazioni correlate.
(3) PAGINE SUCCESSIVE - PAGINE SUCCESSIVE; RIPRISTINA - RIPRISTINA;
(4) Descrizione dell'interfaccia ottica: interfaccia ottica.

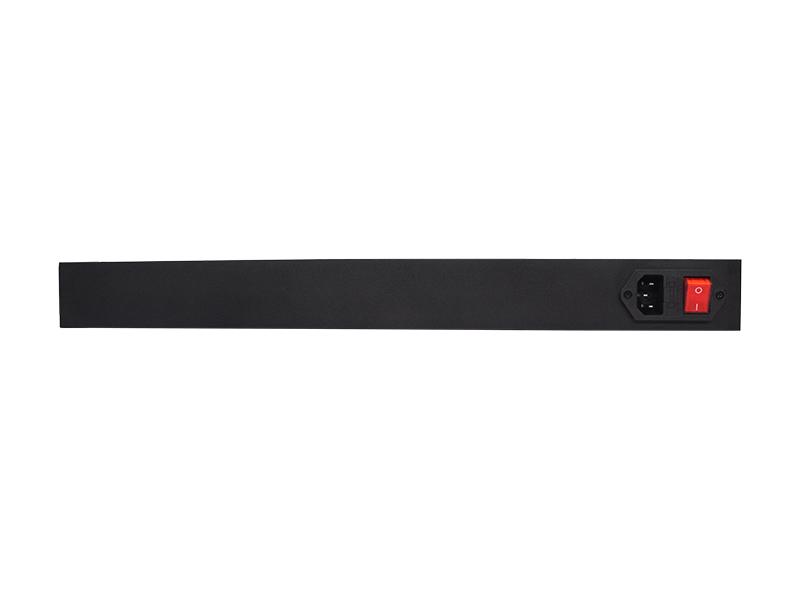

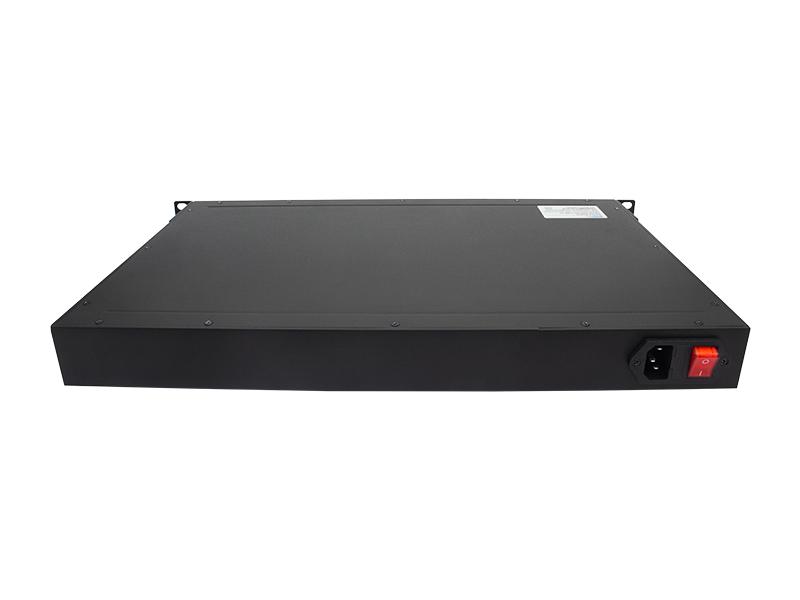

Pannello posteriore
(1) Interfaccia di alimentazione CA
Impostazione predefinita
Nota: gli utenti hanno requisiti speciali, ad eccezione di...
