Caratteristiche

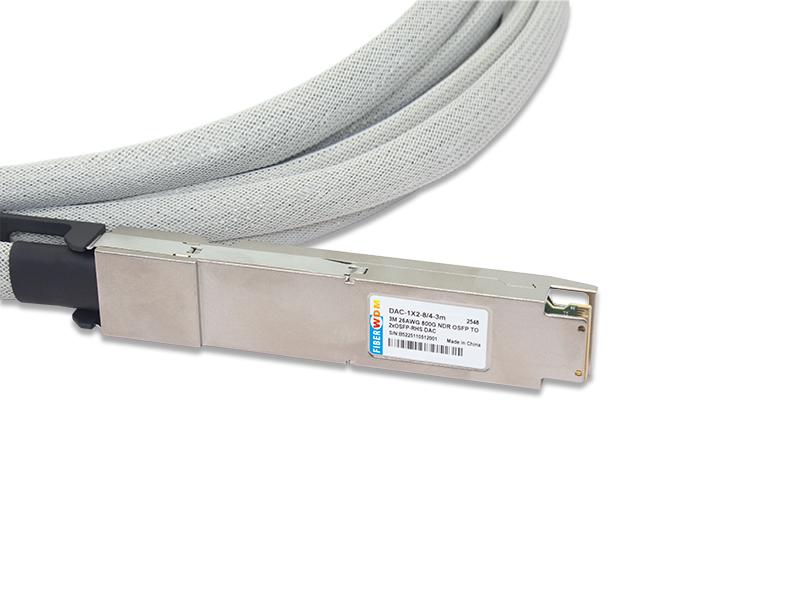

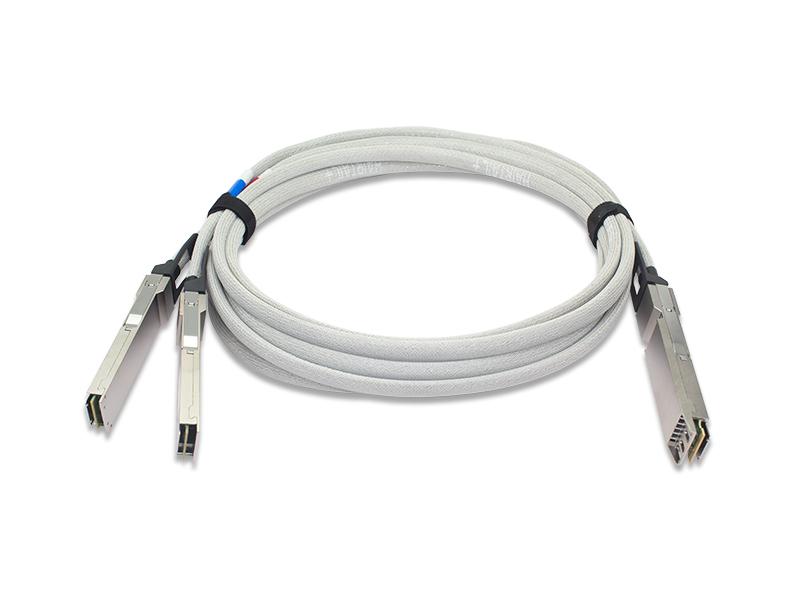

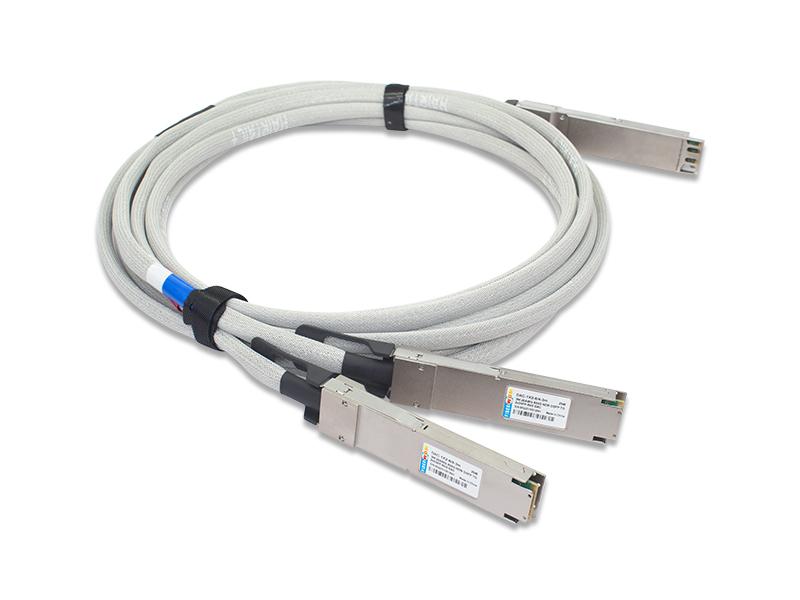

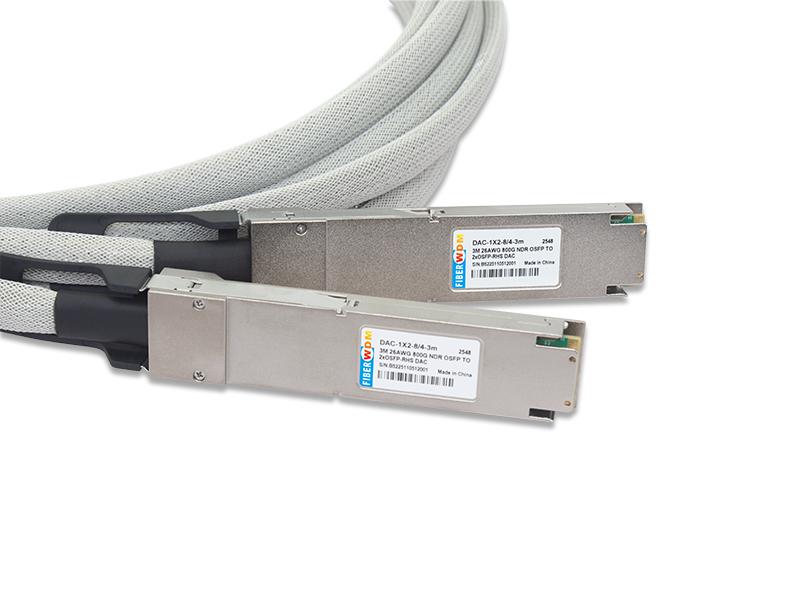

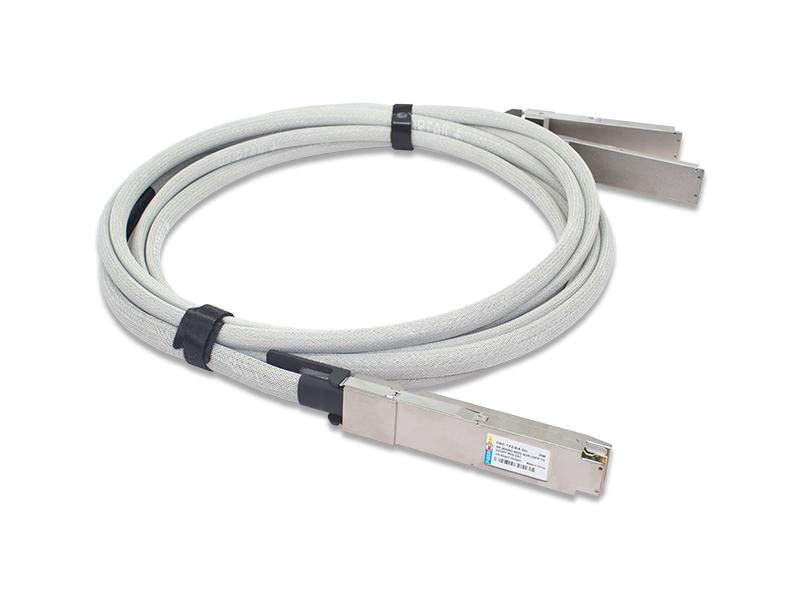

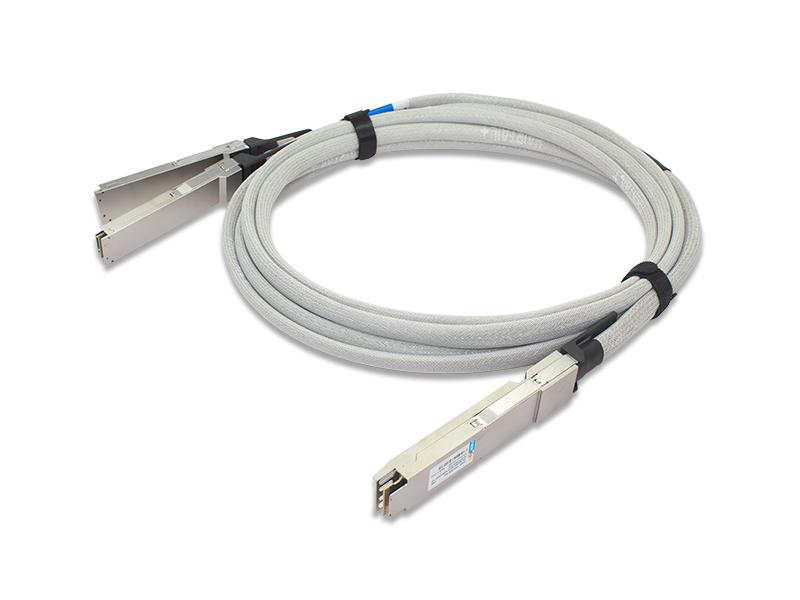

Cavo di collegamento diretto Hairtail+ 800G IB NDR OSFP a 2xOSFP
Sostituisci Nvidia MCP7Y00-Nxxx
Valutazioni massime assolute
| Parametro | Simbolo | Minimo | Tipico | Massimo | Unità |
| Tensione di alimentazione | Vcc | 3.13 | 3.3 | 3.47 | V |
| Temperatura di conservazione | Ts | -40 | 85 | °C | |
| Temperatura del caso operativo | Tc | 0 | 70 | °C | |
| Umidità | Rh | 5 | 85 | % | |
| Velocità dati | 800 | Gbps |
Caratteristiche fisiche
| Parametro | Simbolo | Minimo | Tipico | Massimo | Unità |
| Lunghezza | L | 0,5 | 3.0 | M | |
| AWG | 28 | 25 | AWG | ||
| Materiale della giacca | Rete tecnologica HAIRTAIL+, grigio argento | ||||
Specifiche elettriche
| Parametro | Simbolo | Minimo | Tipico | Massimo | Unità | |
| Resistenza | Rcon | 3 | ohm | |||
| Resistenza di isolamento | Rins | 10 | Mohm | |||
| Impedenza del cavo grezzo | Zca | 95 | 100 | 110 | ohm | |
| Impedenza del connettore accoppiato | Zmated | 85 | 100 | 115 | ohm | |
|
Perdita di inserzione massima a 26,56 GHz |
SDD21 | 11 | 18 | 1,5 milioni | dB | |
| 19,75 | 2,0 milioni | |||||
| 25.3 | 1,5 milioni | |||||
|
Differenziale a ritorno in modo comune perdita |
SCD11/2 2 |
Per 0,05 ≤f ≤40 GHz, dove f è la frequenza in GHz |
dB | |||
|
Differenziale a perdita di conversione in modo comune |
SCD21-S DD21 |
Per 0,05 ≤f ≤40 GHz, dove f è la frequenza in GHz |
dB | |||
|
Ritorno da modo comune a modo comune perdita |
SCC11/2 2 |
RLcc（f）≥1,8 Per 0,05 ≤f ≤40 GHz, dove f è la frequenza in GHz |
dB | |||
| COM minimo | COM | 3 | dB | |||

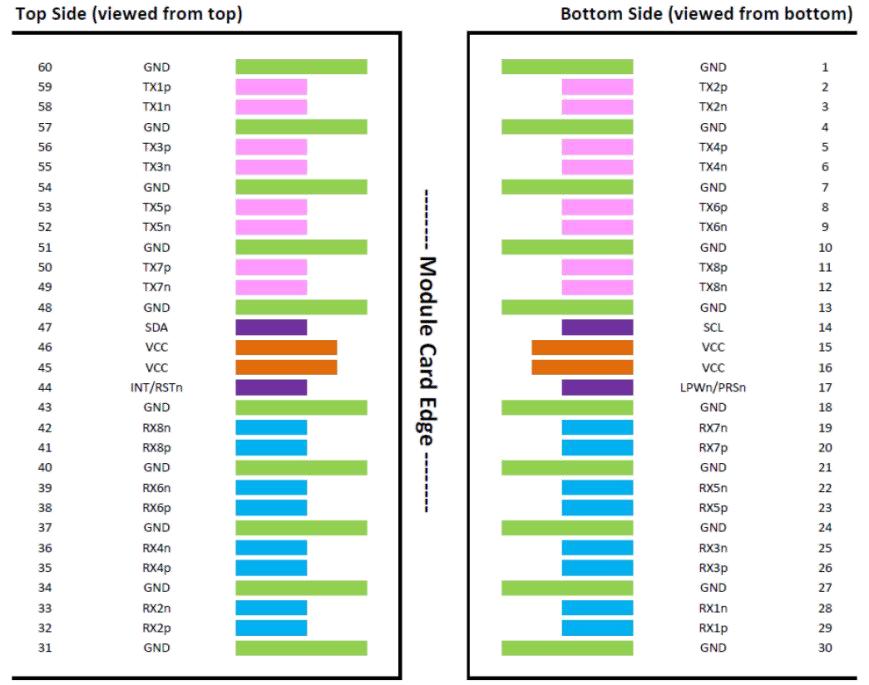

Descrizione del pin

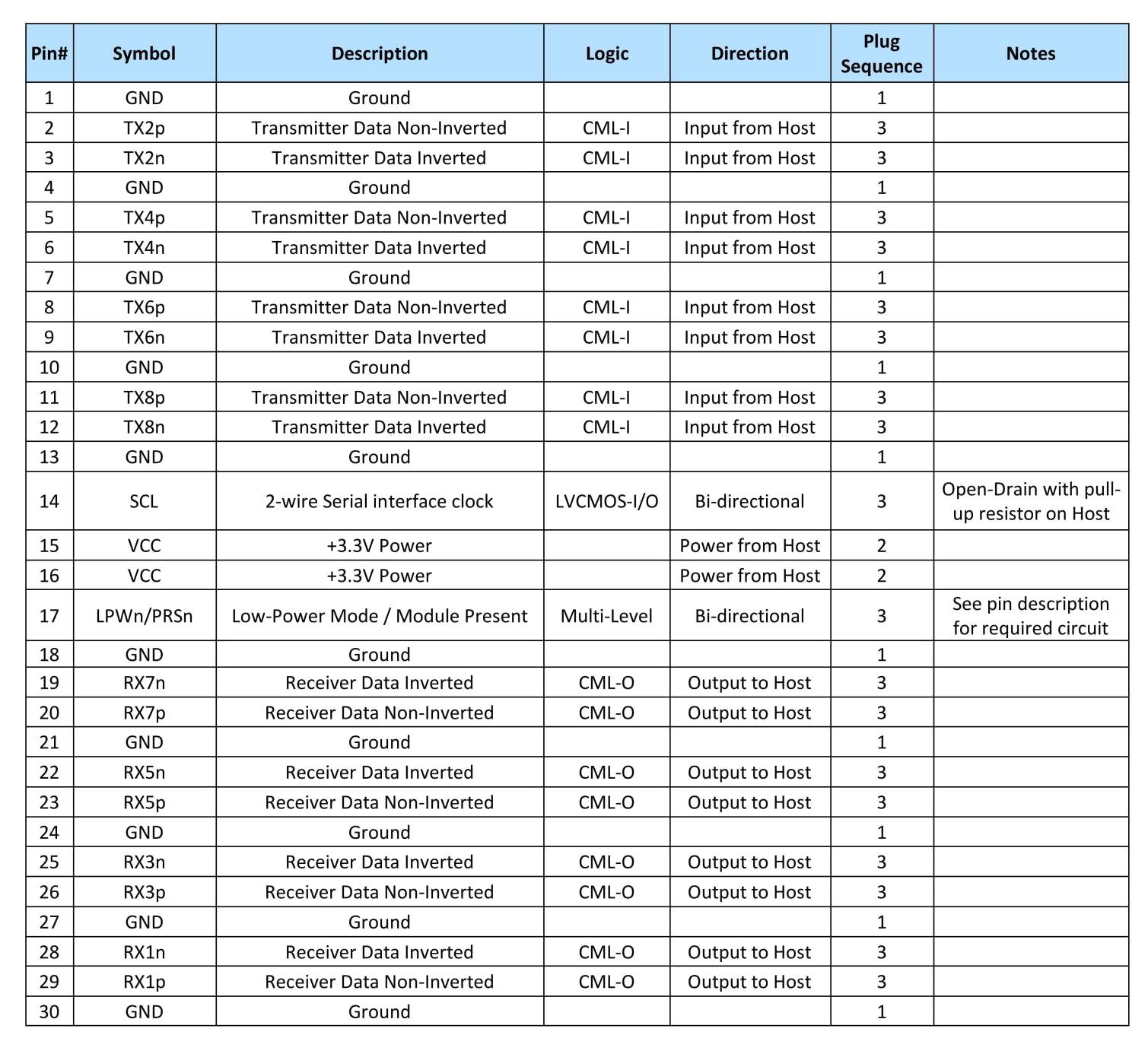

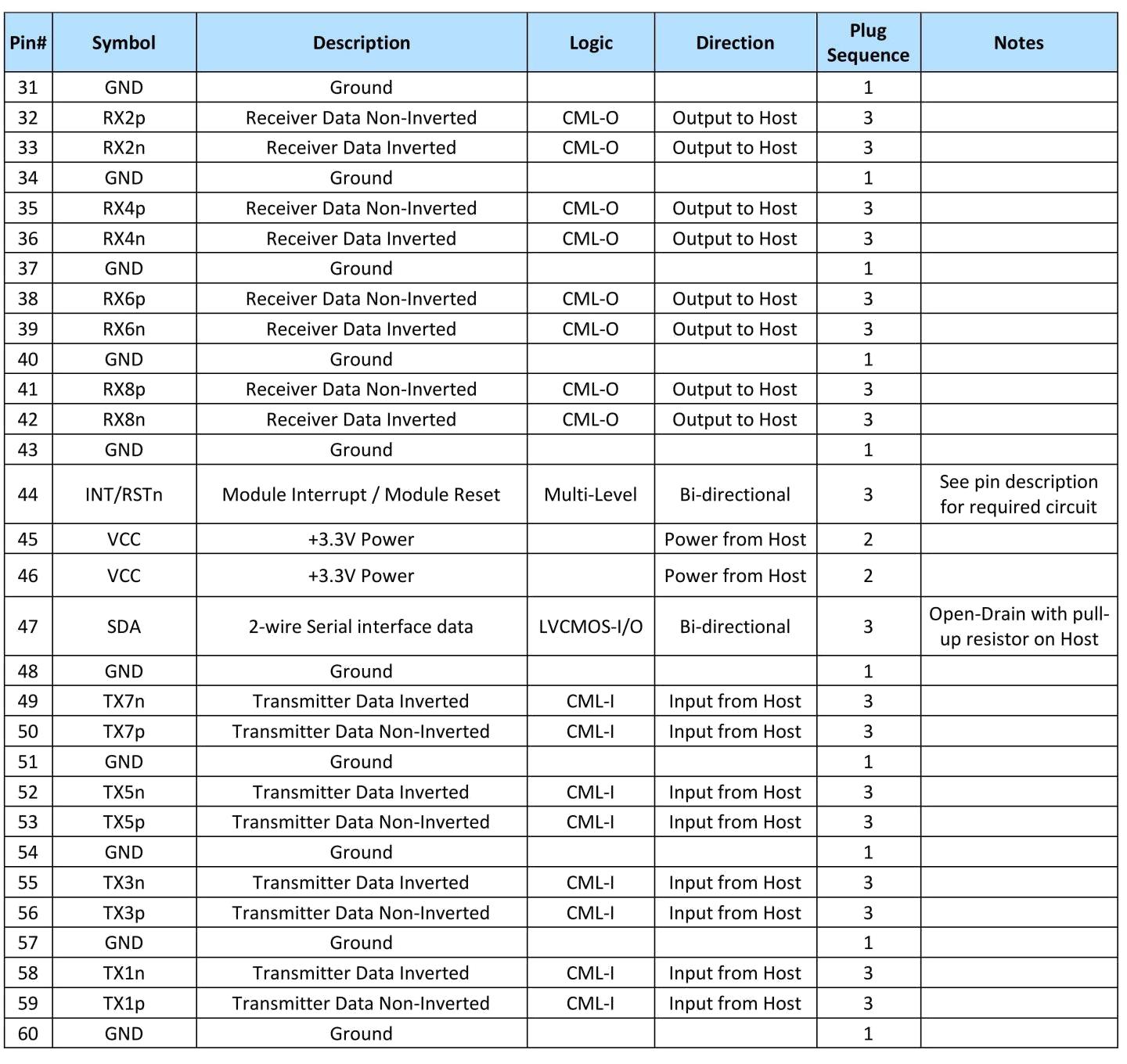

Dettagli dei pin elettrici per OSFP
Mappa di memoria del modulo
Compatibile con CMIS rev 5.0 o successive revisioni CMIS e specifiche del cliente.

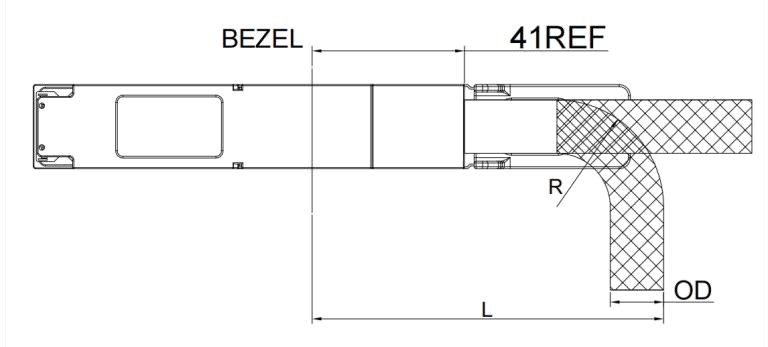

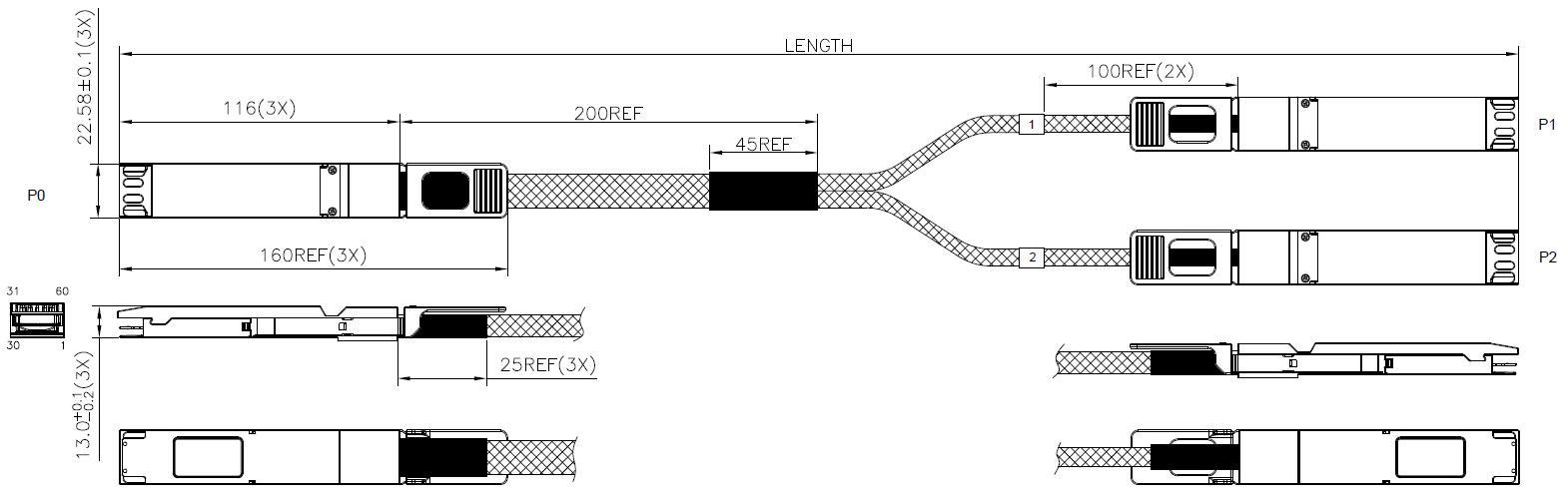

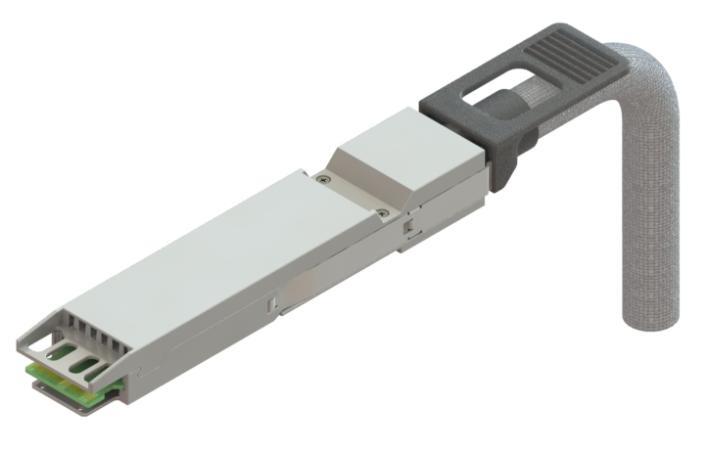

Dimensioni meccaniche
| P0 FINE | FINE P1 e P2 | ||||||
| MISURA | OD | RAGGIO DI CURVATURA "R" | RAGGIO DI CURVATURA MIN. ”L” | MISURA | OD | RAGGIO DI CURVATURA "R" | RAGGIO DI CURVATURA MIN. ”L” |
| 28AWG | 10,2 mm | 21MM | 81MM | 28AWG | 7,0 mm | 14MM | 75MM |
| 26/25AWG | 12,1 MM | 25MM | 85MM | 26/25AWG | 8,3 mm | 17MM | 78MM |
Informazioni per l'ordine
| Numero di modello | Descrizione |
| DAC-1X2-8/4-M5 | 800G IB NDR OSFP a 2xOSFP DAC,Hairtail+,0,5 m, 28 AWG, grigio argento. |
| DAC-1X2-8/4-1M | 800G IB NDR OSFP a 2xOSFP DAC, Hairtail+, 1,0 m, 28 AWG, grigio argento. |
| DAC-1X2-8/4-1M5 | 800G IB NDR OSFP a 2xOSFP DAC, Hairtail+, 1,5 m, 26/25 AWG, grigio argento. |
| DAC-1X2-8/4-2M | 800G IB NDR OSFP a 2xOSFP DAC, Hairtail+, 2,0 m, 26/25 AWG, grigio argento. |
| DAC-1X2-8/4-2M5 | 800G IB NDR OSFP a 2xOSFP DAC, Hairtail+, 2,5 m, 25 AWG, grigio argento. |
| DAC-1X2-8/4-3M | 800G IB NDR OSFP a 2xOSFP DAC, Hairtail+, 3,0 m, 25 AWG, grigio argento. |
