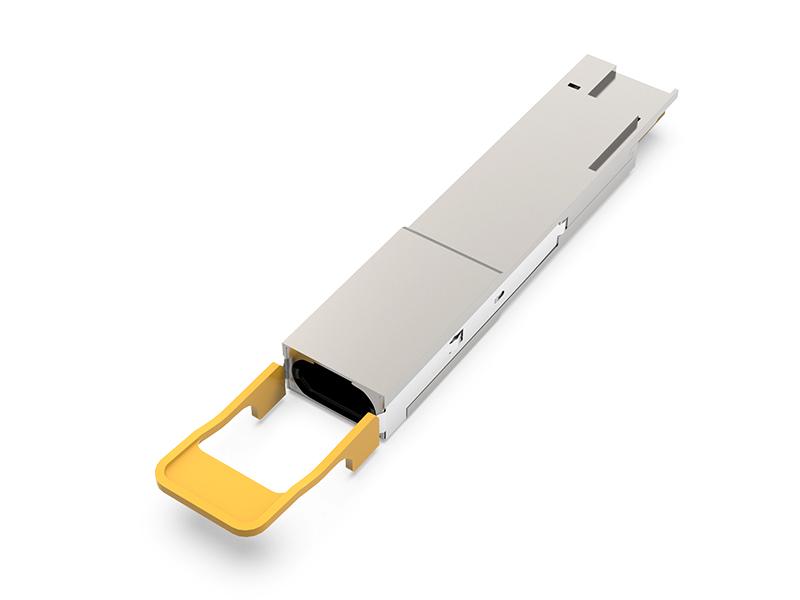

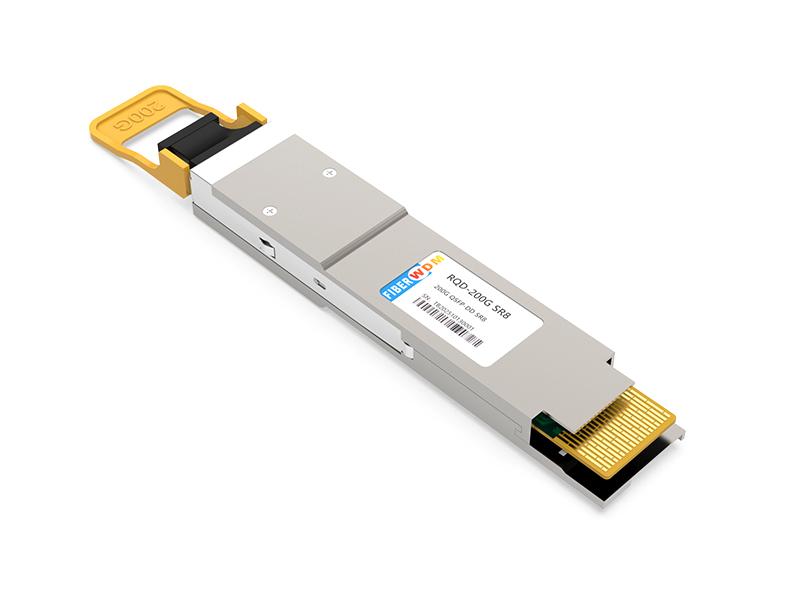

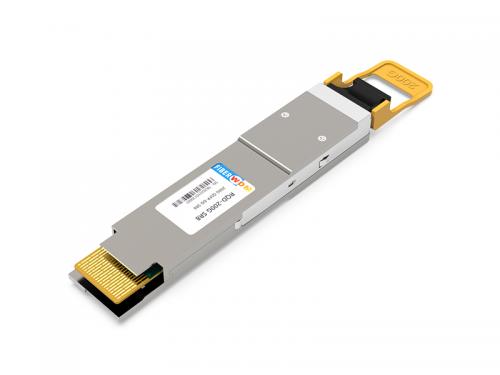

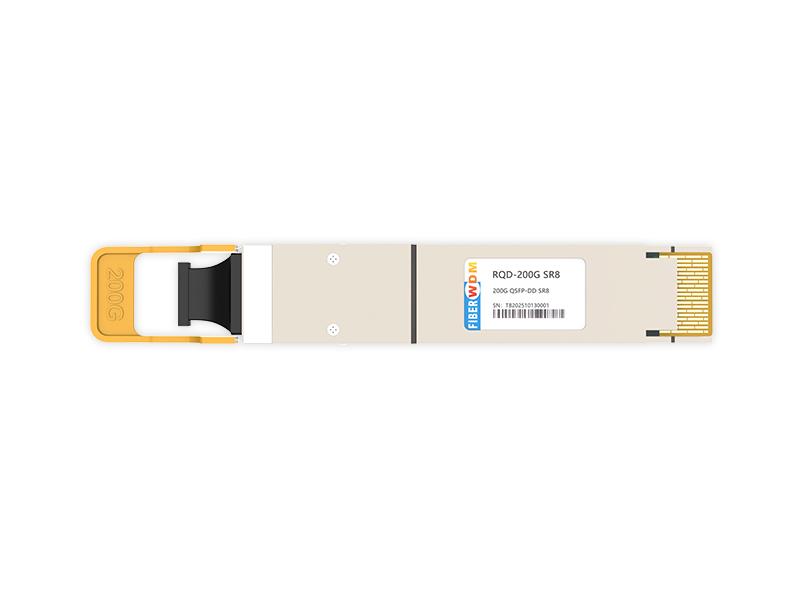

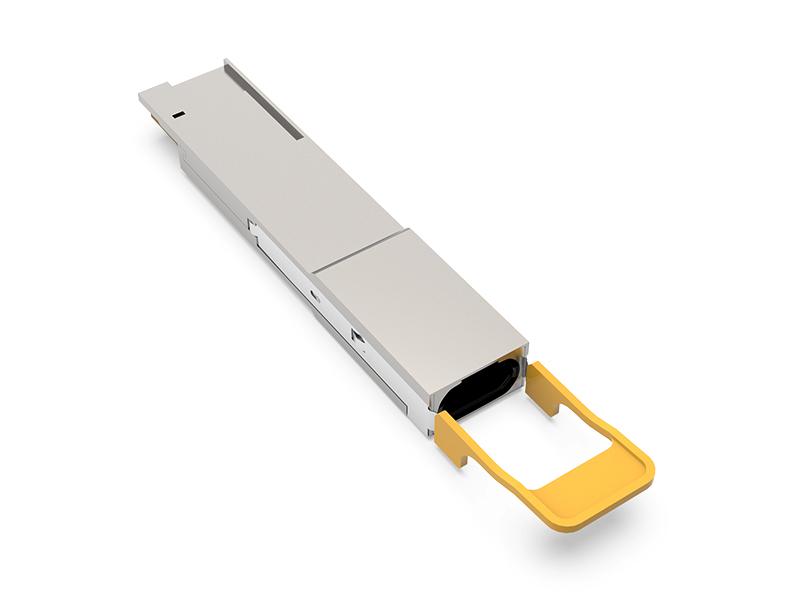

200G QSFP-DD SR8 Transceiver
200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver

200G QSFP-DD SR8

Caratteristiche:

  • Velocità dati fino a 28,05 Gbps per canale tramite modulazione NRZ
  • Supporta l'interfaccia elettrica 200GAUI-8
  • Array VCSEL da 850 nm integrato e array PD
  • Fattore di forma QSFP-DD hot-pluggable
  • Supportato MPO-16 APC o 2*MPO-12 UPC
  • Conforme a QSFP-DD HW
  • Conforme a CMIS 4.0
  • Consumo energetico massimo 3,5 W
  • Singolo alimentatore da 3,3 V
  • Temperatura di funzionamento della custodia da 0°C a 70°C
  • Laser di classe 1
  • Conforme alla direttiva RoHS
Richiedi informazioni ora Scaricamento
  • Dettagli del prodotto

200G QSFP-DD SR8 RQD-200GSR8

Valutazioni massime assolute

Parametro

Simbolo

Minimo

Massimo

Unità

Temperatura di conservazione

TS

-40

85

°C

Tensione di alimentazione

VCC

-0,3

3.6 V

Tensione di ingresso di controllo

VI

-0,3

3.465

V

Umidità relativa (senza condensa)

RH

15 85 %

Condizioni operative consigliate

Parametro

Simbolo

Min.

Tipico

Massimo

Unità

Note

Temperatura di funzionamento

TOPR

70 °C

Tensione di alimentazione

VCC

3.135

3.3

3.465

V

Consumo energetico massimo

Pmax

3.5 O

Velocità di segnalazione per corsia

SRL

1,25-

28.05

Gbps

1

Carico di uscita dati differenziale Rx

100

Ohm

Distanza operativa (OM3)

70 M

Distanza operativa (OM4)

100 M

Note:

1. Per velocità <25,78 Gb/s, CDR deve essere in modalità Bypass

Specifiche ottiche del trasmettitore

Parametro

Simbolo

Min.

Tipico

Massimo

Unità

Lunghezza d'onda centrale

λC

840

850 860 nanometro

larghezza spettrale RMS

∆λrms

0,6 nanometro

Potenza di lancio media, ogni corsia

AOPL

-6.4

3

dBm

Ampiezza di modulazione ottica (OMAouter), ciascuna corsia

TOMA

-6.4

3.5

dBm

Potenza di lancio media del trasmettitore OFF, ciascuna corsia

ToFF

-30

dBm

Rapporto di estinzione, ogni corsia

Pronto Soccorso

2

dB

Tolleranza alla perdita di ritorno ottico

-12

dB

Definizione della maschera per gli occhi del trasmettitore Definizione della maschera per gli occhi {X1, X2, X2, Y1, Y2, Y3}

{0,3,0,38,0,45,0,35,0,41,0,5}

Specifiche ottiche del ricevitore

Parametro

Simbolo

Min.

Tipico

Massimo

Unità

Lunghezza d'onda centrale

λC

840 860 nanometro

Soglia di danno

3.4

dBm

Potenza di ricezione media, ogni corsia

-10.3 2.4

dBm

Sensibilità del ricevitore sotto stress (OMA)

SOMA

-5.2

dBm

Riflettanza del ricevitore

-12

dB

LOS Assert

LOSA

-30

dBm

LOS De-Assert

Disturbo disfunzionale (LOSD)

-10,5

dBm

Isteresi LOS

PERDERE

0,5

dB

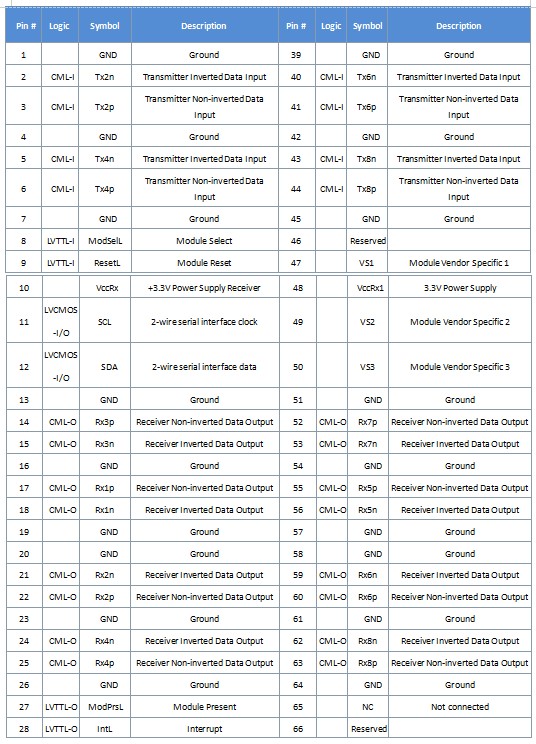

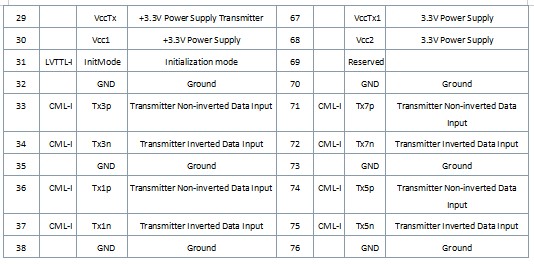

Definizioni dei pin

200G QSFP-DD SR8 Transceiver

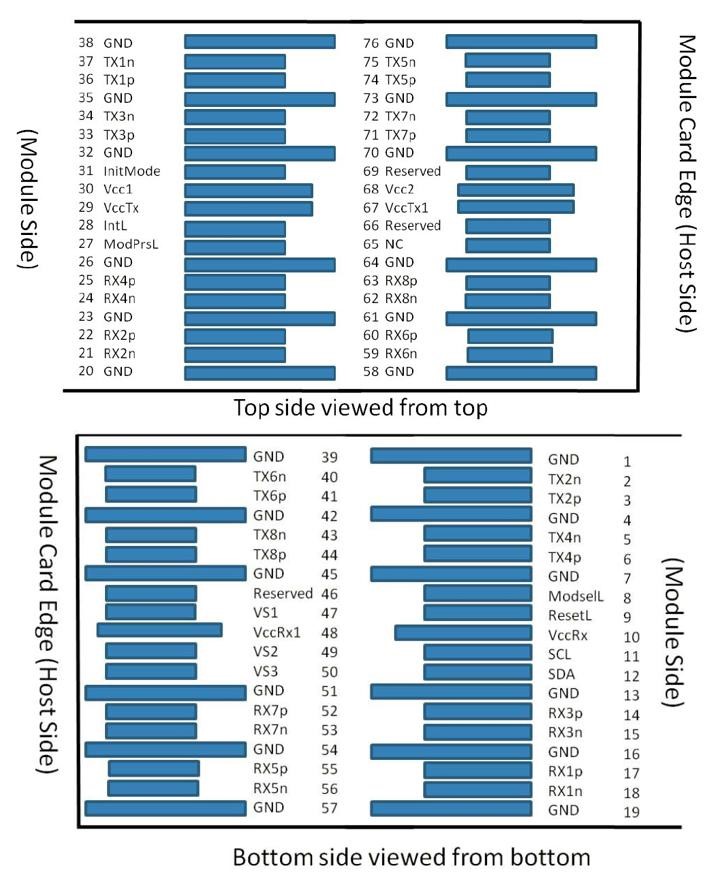

Figura 1 – Layout del modulo pad

200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver

Dimensioni meccaniche

200G QSFP-DD SR8

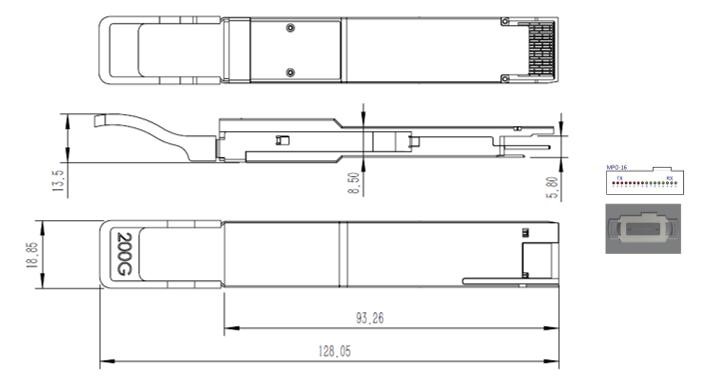

Figura 2 – Dimensioni meccaniche per MPO16

200G QSFP-DD SR8

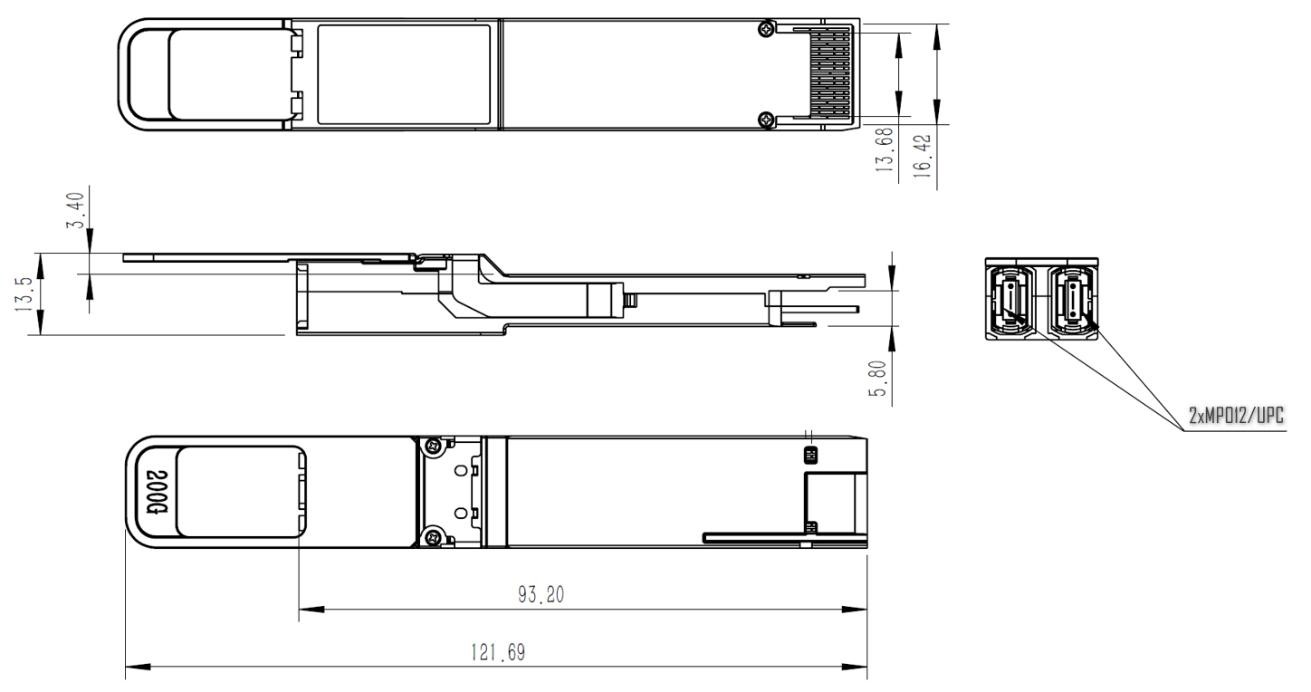

Figura 3 – Dimensioni meccaniche per 2*MPO12

Informazioni per l'ordine

Numero di parte

Descrizione

RQD-200GSR8

200 Gb/s, QSFP-DD, 2*MPO12, UPC, MMF, 850 nm, SR8, fino a 100 m

200 Gb/s, QSFP-DD, MPO16, APC, MMF, 850 nm, SR8, fino a 100 m
