Ricetrasmettitore ottico 2.5G SFP CWDM 80 km

Caratteristiche:

  • Collegamenti dati fino a 2,67 Gb/s
  • Collegabile a caldo
  • Connettore LC duplex
  • Fino a 80 km su SMF 9/125μm
  • Trasmettitore laser CWDM DFB
  • Ricevitore APD
  • Alimentatore singolo da +3,3 V
  • Interfaccia di monitoraggio conforme a SFF-8472
  • Potenza massima <1 W
  • Intervallo di temperatura operativa industriale/estesa/commerciale: da -40°C a 85°C/da -5°C a 85°C/da -0°C a 70°C Versione disponibile
  • Conforme alla direttiva RoHS e senza piombo


Applicazioni:

  • GigabitEthernet
  • Infrastruttura di commutazione del canale in fibra ottica
  • Interfaccia router/server
  • Altri sistemi di trasmissione ottica
Richiedi informazioni ora Scaricamento
  • Dettagli del prodotto

RSPD-04C80-XX

Ricetrasmettitore SFP da 2,5 Gb/s 80 km (multi-velocità) collegabile a caldo, LC duplex, +3,3 V, CWDM, DFB-LD e APD, modalità singola, DDM


2.5G SFP CWDM 80 km


Descrizione

I ricetrasmettitori RSPD-04C80-XX sono un modulo economico e ad alte prestazioni dotato di un'interfaccia ottica LC duplex. Sono compatibili con lo Small Form Factor Pluggable Multi-Sourcing Agreement (MSA) e le funzioni di diagnostica digitale sono disponibili tramite il bus seriale a 2 fili specificato in SFF-8472. La sezione del ricevitore utilizza un ricevitore APD e il trasmettitore utilizza un laser CWDM DFB, fino a 26 dB di spostamento del collegamento assicurano questo modulo SONET OC-48 / SDH STM -16 80 km di applicazione.


Guida alla lunghezza d'onda

Guida alla lunghezza d'onda

codice

λc

codice

λc

codice

λc

27

1270 nm

39

1390 nm

51

1510 nm

29

1290 nm

41

1410 nm

53

1530 nm

31

1310 nm

43

1430 nm

55

1550 nm

33

1330 nm

45

1450 nm

57

1570 nm

35

1350 nm

47

1470 nm

59

1590 nm

37

1370 nm

49

1490 nm

61

1610 nm


Valutazioni massime assolute

Parametro

Simbolo

minimo

Tipico

Massimo.

Unità

Temperatura di conservazione

TS

-40


+85

°C

Tensione di alimentazione

VCC

-0,5


4

V

Umidità relativa

RH

0


85

%


Ambiente operativo consigliato:

Parametro

Simbolo

minimo

Tipico

Massimo.

Unità

Temperatura operativa della custodia

Industriale

TC

-40


85

°C

Esteso

-5


85

°C

Commerciale

0


+70

°C

Tensione di alimentazione

VCC

3.135


3.465

V

Corrente di alimentazione

Icc



300

mA

Corrente di spunto

Isurge



Icc+30

mA

Massima potenza

Pmax



1

W


Caratteristiche elettriche (TOP = da -40 a 85°C, VCC = da 3,135 a 3,465 Volt)

Parametro

Simbolo

minimo

Tipico

Massimo.

Unità

Nota

Sezione trasmettitore:


Impedenza differenziale di ingresso

Rin

90

100

110

Oscillazione di input dati a terminazione singola

Vin PP

250


1200

mVp-p


Trasmissione della tensione di disabilitazione

VD

VCC – 1.3


Vcc

V

2

Trasmissione della tensione di abilitazione

VEN

Ve


Ve+ 0.8

V


Trasmetti Disabilita Asserzione Ora

Tdolce



10

noi


Sezione ricevitore:


Oscillazione dell'uscita dati a terminazione singola

Vout, pp

300


800

mv

3

Guasto LOS

Vlosfault

Vcc – 0,5


VCC_host

V

5

LOS Normale

Norma Vlos

Ve


V+0,5

V

5

Rifiuto dell'alimentatore

PSR

100



mVpp

6


Nota:

1. Accoppiamento CA.

2. O circuito aperto.

3. Nella terminazione differenziale da 100 ohm.

4. 20 – 80%

5. La LOS è LVTTL. Lo 0 logico indica il funzionamento normale; la logica 1 indica nessun segnale rilevato.

6. Tutte le specifiche del ricetrasmettitore sono conformi alla modulazione sinusoidale dell'alimentazione da 20 Hz a 1,5 MHz fino al valore specificato applicato attraverso la rete di filtraggio dell'alimentazione mostrata a pagina 23 del contratto multi-sorgente per ricetrasmettitori SFP (Small Form-factor Pluggable) ( MSA), 14 settembre 2000.


Dimensioni meccaniche



2.5G SFP CWDM 80 km

Disegno meccanico

Vuoi saperne di più su questo prodotto?

INVIA UN Messaggio
lasciate un messaggio

Se .Sei interessato ai nostri prodotti e vuoi sapere più dettagli, ti preghiamo di lasciare un messaggio qui, ti risponderemo non appena saremo

Prodotti correlati
China SFP 1.25G 1550nm 200KM DDM Optical Transceiver Ricetrasmettitore ottico SFP 1.25G 1550nm 200KM DDM
Modulo ricetrasmettitore ottico SFP da 1,25 G, supporta la trasmissione da 1,25 Gb/s a 200 km, funziona in soluzioni di connessione IDC ad alta velocità, switch di rete, PTN, OTN e così via. Caratteristiche: Collegamenti dati fino a 1,25 Gb/s Collegabile a caldo Connettore LC duplex Fino a 200 km su 9/125 μm SMF Trasmettitore DFBlaser RAFFREDDATO 1550nm Ricevitore APD Alimentatore singolo da +3,3 V Interfaccia di monitoraggio conforme a SFF-8472 Potenza massima <1,5 W Intervallo di temperatura di esercizio: commerciale: da 0°C a 70°C, industriale: da -40°C a +85°C Conforme a RoHS e senza piombo Applicazioni: Metropolitana/reti di accesso Ethernet 1000Base-EZX da 1,25 Gb/s 1 × canale in fibra Altri collegamenti ottici
Per saperne di più
2-Optical 16-Electric 100M Management POE Switch FWPS2016H . Switch POE di gestione 100M 2-ottici 16-elettrici FWPS2016H
Porta RJ45 16 * 10/100 Mbps + 2 porte combinate Gigabit FWPS2016H è uno switch PoE gestito da rete da 100 M, in grado di soddisfare i requisiti di alimentazione PoE di AP WIFI, telecamera IP, bridge WIFI, telefono IP e altri tipi di apparecchiature. Il prodotto adotta una nuova generazione di piattaforma hardware e software ad alte prestazioni, fornisce accesso gigabit completo flessibile ed economico e porte uplink, supporta protocolli di routing a tre livelli, meccanismi di protezione della sicurezza completi, politiche ACL/QoS perfette e ricche funzioni VLAN, è facile da gestire e mantenere e soddisfa le esigenze di rete degli utenti per una facile gestione, elevata sicurezza e basso costo delle apparecchiature di rete. È adatto per l'accesso alla rete, la convergenza Core più scenari applicativi.
Per saperne di più

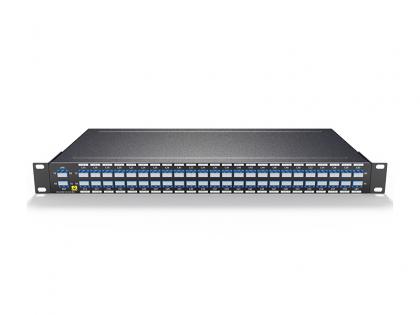

8ch DWDM MUX DEMUX OADM doppia fibra 8ch C40-C47 DWDM .OADM, OCCIA A est
