Caratteristiche
Applicazione
Tipi di ricetrasmettitori:

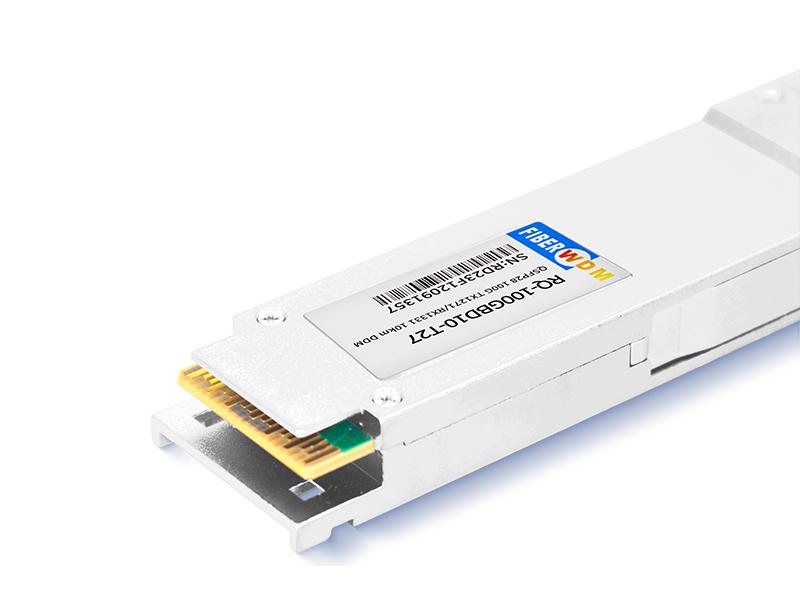

RQ-100GBD10-T27/RQ-100GBD10-T33
Ricetrasmettitore Lambda singolo BIDI QSFP28 da 100 Gbps, 1271/1331 nm, modalità singola, portata 10 km
Valutazioni massime assolute
Parametro |
Simbolo |
M dentro. |
Tipico |
Massimo. |
Unità |
Appunti |
Temperatura di conservazione |
TS |
-40 |
- |
+85 |
°C |
|
Tensione di alimentazione |
VCC |
-0,5 |
- |
+4.0 |
V |
|
Umidità relativa operativa |
RH |
- |
- |
+85 |
% |
|
Condizioni Operative Raccomandate
Parametro |
Simbol _ |
minimo |
Tipico |
Massimo. |
Unità |
Appunti |
Temperatura della custodia operativa |
TC |
0 |
- |
+70 |
°C |
|
Tensione di alimentazione |
VCC |
3.13 |
3.3 |
3.47 |
V |
|
Corrente di alimentazione |
ICC |
- |
- |
1.21 |
UN |
|
Massima dissipazione di potenza |
PD |
- |
- |
4 |
W |
|
Velocità dati (ottica) |
DRo |
- |
106,25 |
- |
GB/s |
|
Distanza di trasmissione |
TD |
- |
- |
10 |
km |
Oltre SMF |
caratteristiche elettriche
Trasmettitore (ingresso modulo) |
|||||||||||
Parametro |
Simbolo |
minimo |
Tipico |
Massimo. |
Unità |
Appunti |
|||||
Impedenza differenziale di ingresso |
Rin |
- |
100 |
- |
Ohm |
|
|||||
Ampiezza ingresso dati differenziale |
VIN,PP |
80 |
- |
900 |
mVpp |
|
|||||
Mancata corrispondenza della terminazione differenziale (max) |
D-mancata corrispondenza |
- |
- |
10 |
% |
|
|||||
Tensione di ingresso CC di modo comune |
|
-0,3 |
- |
2.8 |
V |
|
|||||
Tempo di transizione (20%~80%) |
Tr Tf |
10 |
- |
- |
p.s |
|
|||||
LPMode, Reset e ModSelL/Tx dis |
VIL |
-0,3 |
- |
0,8 |
V |
|
|||||
LPMode, Reset e ModSelL/Tx dis |
VIH |
2.0 |
- |
VCC+0,3 |
V |
|
|||||
Ricevitore (uscita modulo) |
|||||||||||
Impedenza differenziale di uscita |
Rotta |
- |
100 |
- |
Ohm |
|
|||||
Ampiezza dell'uscita dati differenziale |
VOUT,PP |
- |
- |
900 |
mVpp |
|
|||||
Mancata corrispondenza della terminazione differenziale (max) |
D-mancata corrispondenza |
- |
- |
10 |
% |
|
|||||
Tempo di transizione, dal 20% all'80% |
Tr Tf |
12 |
- |
|
p.s |
|
|||||
ModPrsL e IntL/Rx los |
VOL |
0 |
- |
0.4 |
V |
|
|||||
ModPrsL e IntL/Rx los |
VOH |
VCC-0.5 |
- |
VCC+0,3 |
V |
|
Diagnostica digitale
Parametro |
Allineare |
Precisione |
Unità |
Calibrazione |
Temperatura |
da 0 a 70 |
±3 |
ºC |
Interno |
Voltaggio |
0 a VCC |
0,1 |
V |
Interno |
Corrente di polarizzazione Tx |
da 0 a 100 |
10% |
mA |
Interno |
Potenza di uscita TX |
Da -1,4 a 4,5 |
±3 |
dBm |
Interno |
Potenza Rx |
Da -7,7 a 4,5 |
±3 |
dBm |
Interno |
Dimensione meccanica
Informazioni sull'ordine
Numero di parte |
Descrizione |

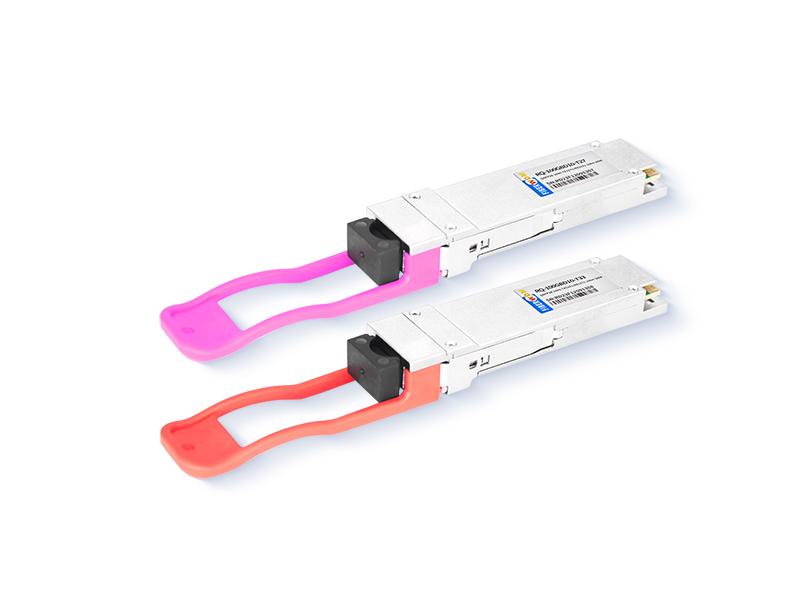

RQ-100GBD10-T27 |
Ricetrasmettitore BIDI 100G QSFP28, TX1271nm/RX1331nm, LC simplex, 10 km, 0~+70°C, con DDM |
RQ-100GBD10-T33 |
Ricetrasmettitore BIDI 100G QSFP28, TX1331nm/RX1271nm, LC simplex, 10 km, 0~+70°C, con DDM |
