Panoramica

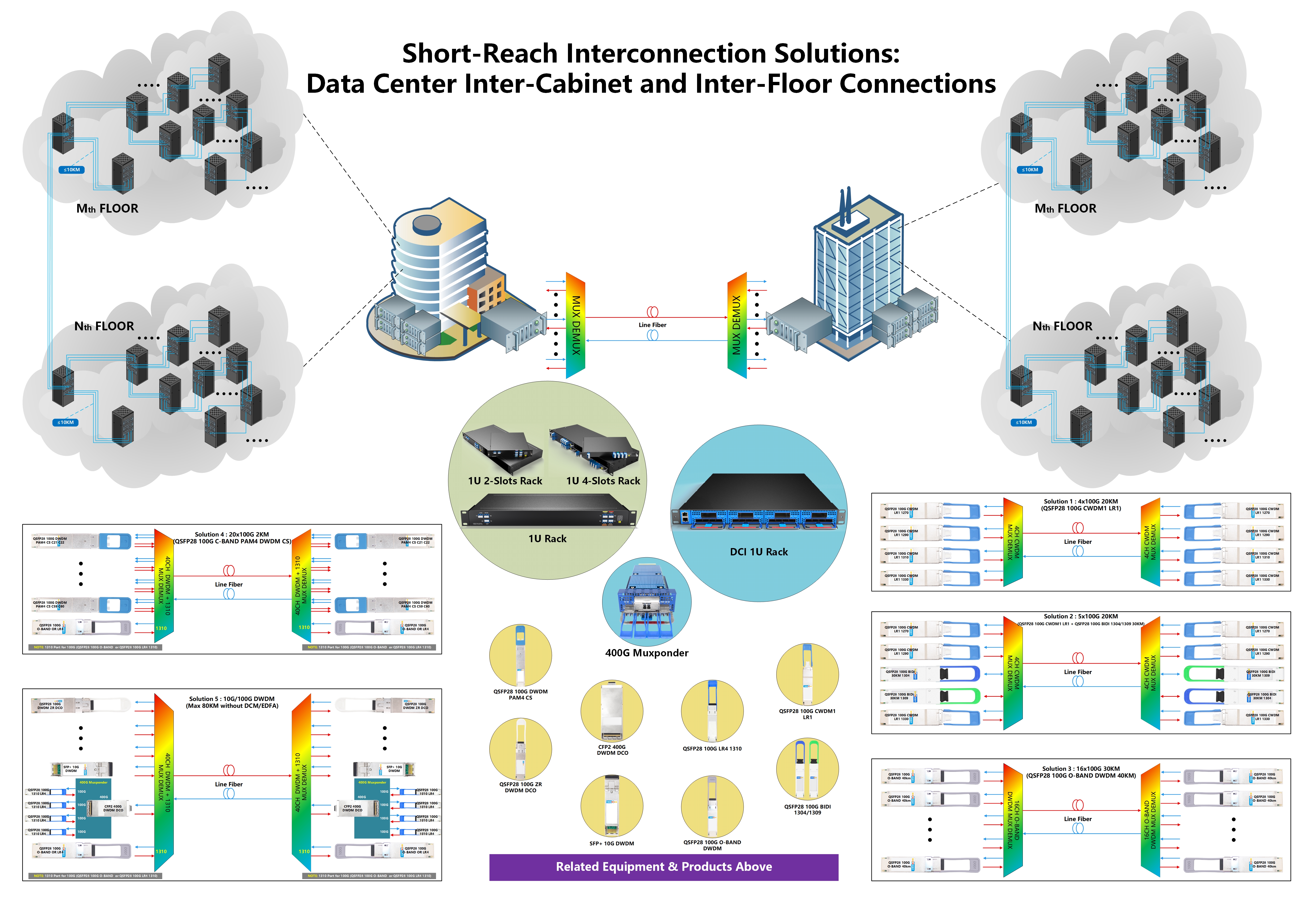

Questo documento presenta cinque insiemi di soluzioni di interconnessione a 100G per scenari tra armadi e tra piani all'interno dei data center, tutte basate su un'architettura a doppia fibra. Le forme di soluzione includono la semplice connessione diretta punto-punto, il multiplexing a luce colorata DWDM passiva, l'aggregazione WDM attiva e l'interconnessione di cluster di switch. Le soluzioni passive si affidano a moduli ottici lato linea DWDM inseriti direttamente negli switch abbinati a mux/demux passivi per realizzare la trasmissione senza alcun dispositivo attivo. Se i clienti non possono sostituire i moduli ottici 100G LR4 esistenti sugli switch, è possibile selezionare soluzioni WDM attive dotate di schede di conversione della lunghezza d'onda OTU per un adattamento flessibile, rispondendo a scenari con diverse scale di cablaggio e vincoli di modifica delle apparecchiature.

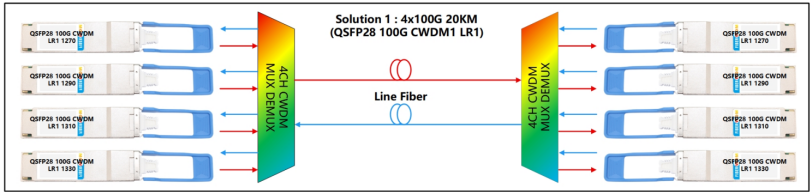

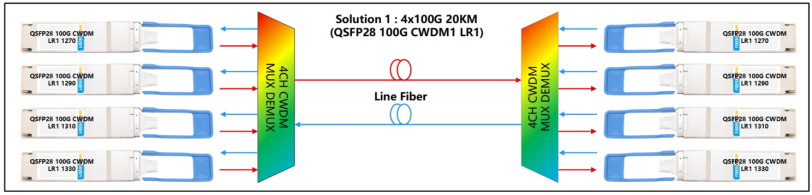

Soluzione di interconnessione n. 1: 4×100G 20KM a doppia fibra

Descrizione della soluzione

Schierare un dispositivo di multiplexing a divisione di lunghezza d'onda CWDM a 4 canali rispettivamente presso la stazione locale e la stazione remota, insieme ai moduli QSFP28 100G CWDM1 LR1. Ciò consente fino a quattro canali di interconnessione a doppia fibra a corto raggio a 100G. L'intera soluzione non richiede dispositivi attivi o compensazione della dispersione; i moduli ottici vengono collegati direttamente agli switch.

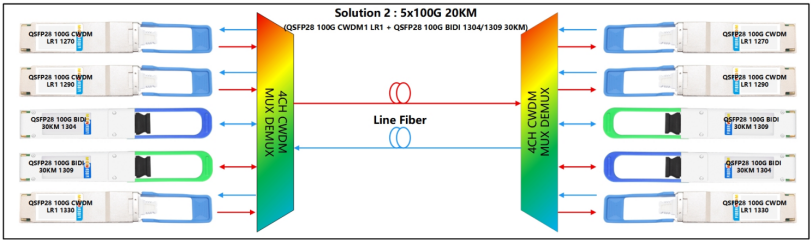

Soluzione di interconnessione n. 2: 5×100G 20KM a doppia fibra

Descrizione della soluzione

Schierare un dispositivo di multiplexing a divisione di lunghezza d'onda CWDM a 4 canali rispettivamente presso la stazione locale e la stazione remota, insieme ai moduli QSFP28 100G CWDM1 LR1 e ai moduli QSFP28 100G BIDI 30KM (1304 nm / 1309 nm). È possibile ottenere fino a cinque canali di interconnessione a doppia fibra a corto raggio a 100G. Questa soluzione utilizza due moduli bidirezionali a fibra singola a 100G per la trasmissione sulla porta da 1310 nm senza interferenze reciproche, aggiungendo un canale 100G extra rispetto alla Soluzione 1. Non sono richiesti dispositivi attivi o compensazione della dispersione per l'intera soluzione; i moduli ottici si collegano direttamente agli switch.

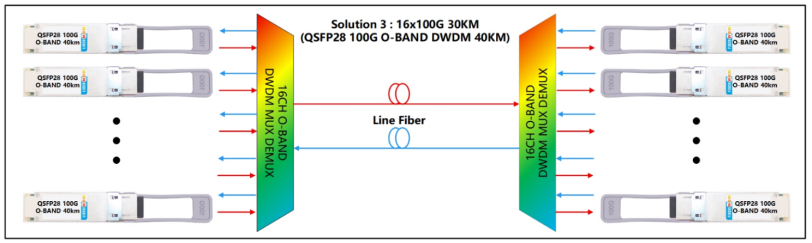

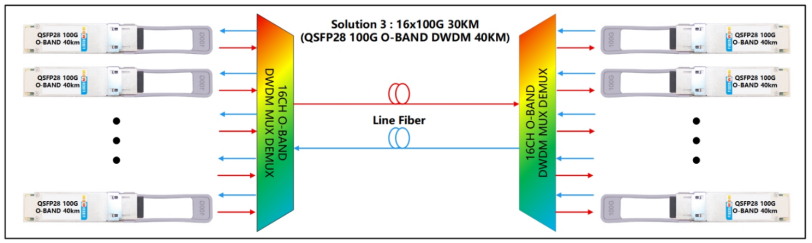

Soluzione di interconnessione n. 3: 16×100G 30KM a doppia fibra

Descrizione della soluzione

Schierare un dispositivo di multiplexing a divisione di lunghezza d'onda DWDM O-BAND a 16 canali rispettivamente presso la stazione locale e la stazione remota, abbinato a moduli QSFP28 100G O-BAND 40KM, supportando fino a 16 canali di interconnessione a doppia fibra a corto raggio a 100G. Non sono necessari dispositivi attivi o compensazione della dispersione per l'intera soluzione. I moduli ottici si collegano direttamente agli switch.

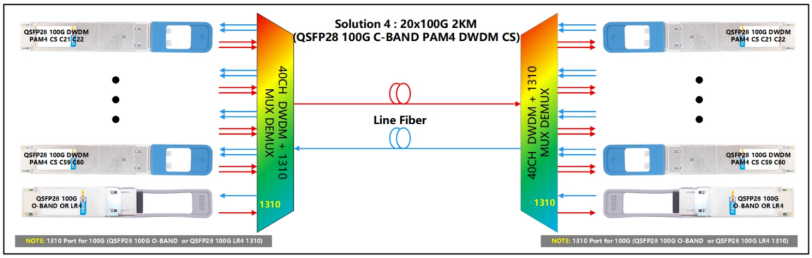

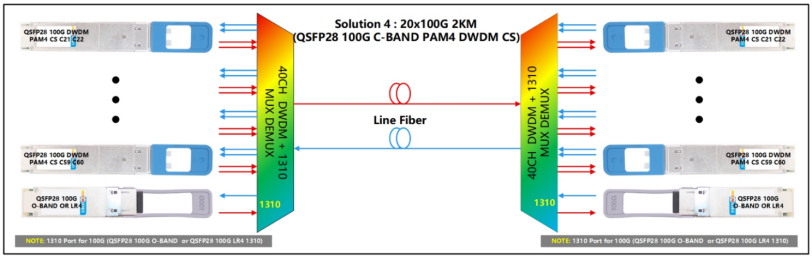

Soluzione di interconnessione n. 4: 20×100G 2KM a doppia fibra

Descrizione della soluzione

Schierare un dispositivo di multiplexing a divisione di lunghezza d'onda DWDM C-BAND a 40 canali (con porta da 1310 nm) sia presso la stazione locale che quella remota, con moduli a doppia lunghezza d'onda QSFP28 100G DWDM PAM4 CS per realizzare un'interconnessione a doppia fibra a corto raggio a 100G a 20 canali. La porta da 1310 nm può espandere ulteriormente un ulteriore canale 100G tramite un modulo ottico QSFP28 100G O-BAND DWDM o QSFP28 100G 1310 nm LR4. La soluzione completa non utilizza dispositivi attivi o compensazione della dispersione; i moduli ottici si collegano direttamente agli switch.

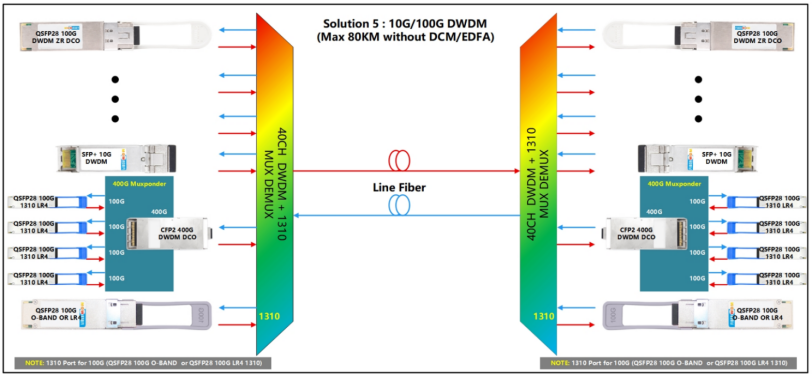

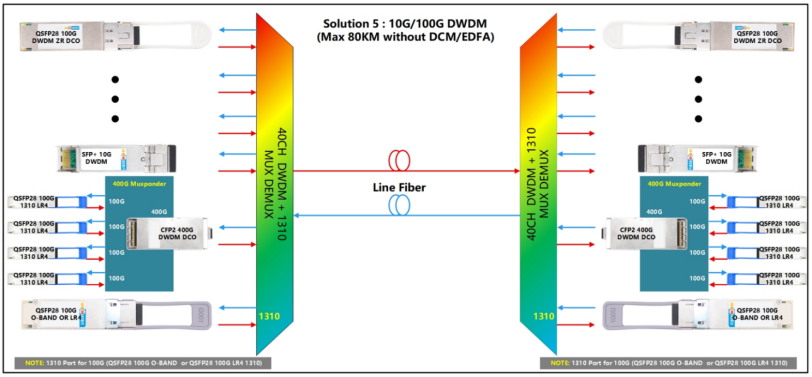

Soluzione di interconnessione n. 5: Trasmissione mista 10G/100G a doppia fibra (Max. 80 KM)

Descrizione della soluzione

Schierare un dispositivo di multiplexing a divisione di lunghezza d'onda DWDM C-BAND a 40 canali (con porta da 1310 nm) presso la stazione locale e quella remota. Adottare moduli ottici coerenti QSFP28 100G DWDM ZR DCO o moduli ottici SFP+ 10G DWDM per implementare un'interconnessione a doppia fibra a corto raggio mista multicanale per servizi a 10G e 100G. La porta da 1310 nm supporta un canale di espansione 100G extra con un modulo QSFP28 100G O-BAND DWDM o QSFP28 100G 1310 nm LR4. Questa soluzione non richiede dispositivi attivi, amplificazione EDFA e compensazione della dispersione. I moduli ottici possono essere inseriti direttamente negli switch. Per una trasmissione di larghezza di banda a velocità superiore, aggiungere schede Muxponder 400G, moduli coerenti CFP2 400G DCO e moduli ottici QSFP28 100G 1310 nm LR4 per ottenere una larghezza di banda maggiore, particolarmente adatta per scenari di interconnessione a corto raggio nei data center.
