Caratteristiche:
Collegamenti dati fino a 1,25 Gb/s Singolo connettore LC
collegabile a caldo Fino a 180 km su 9/125 μm SMF 1550 nm Trasmettitore laser DFB Ricevitore APD Singola interfaccia di monitoraggio dell'alimentazione da +3,3 V Conforme a SFF-8472 Dissipazione di potenza<1,5 W Intervallo di temperatura di esercizio: Da 0°C a 70°C Conformità RoHS e senza piombo Applicazioni: 1000Base-ZX Ethernet Metro/Reti di accesso 1×Fibre Channel Altri collegamenti ottici
RSPD-03BD180-5549

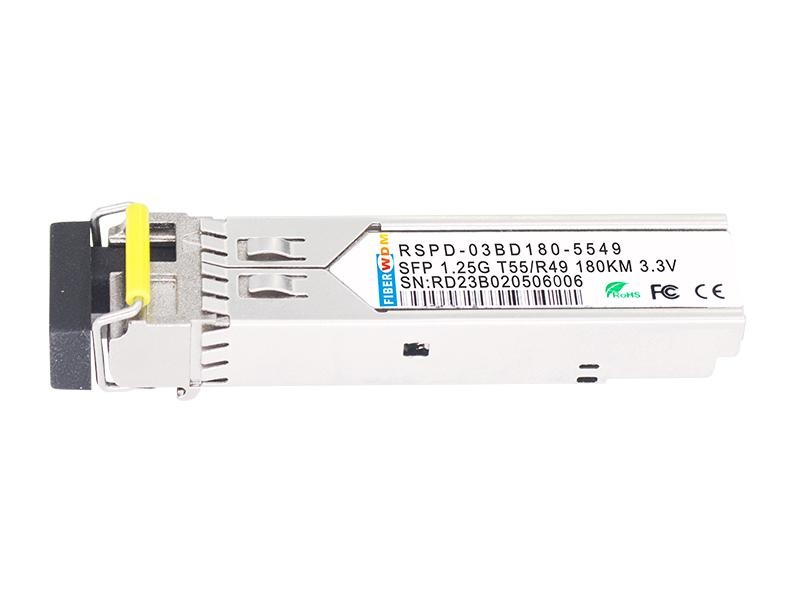

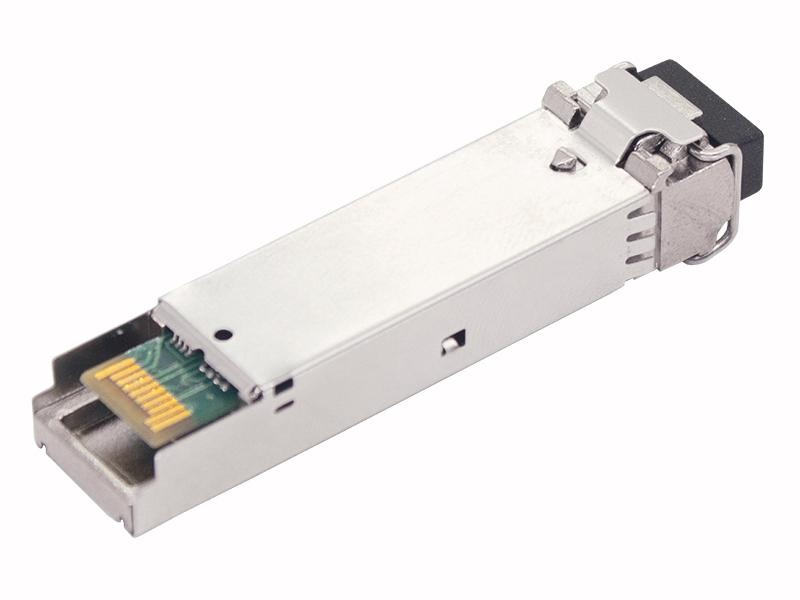

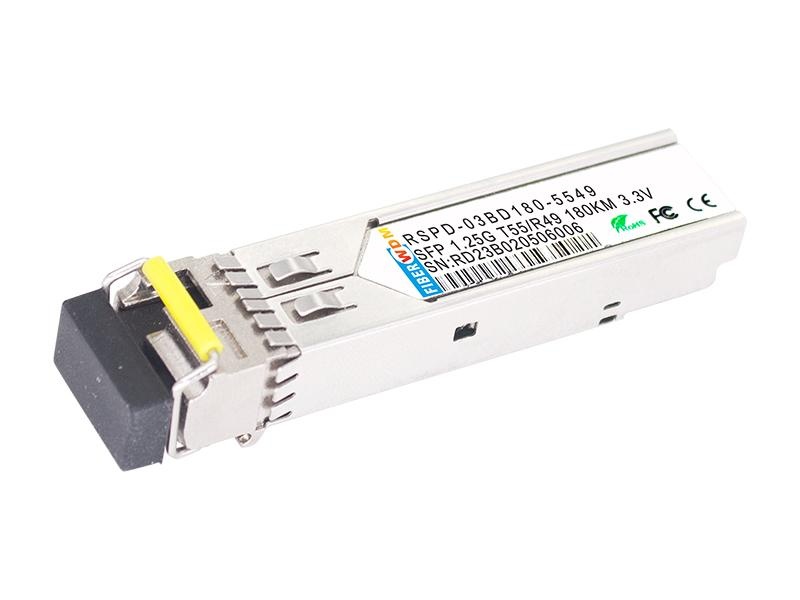

Ricetrasmettitore SFP BiDi LC da 1,25 Gb/s 180 km
Collegabile a caldo, LC singolo, +3,3 V, 1550 nm Tx/1490 nm Rx, DFB-LD e APD, monomodale, DDM
Descrizione:
I ricetrasmettitori FIBERWDM RSPD-03BD180-5549 sono un modulo economico e ad alte prestazioni dotato di un'unica interfaccia ottica LC. Sono compatibili con Small Form Factor Pluggable Multi-Sourcing Agreement (MSA) e le funzioni di diagnostica digitale sono disponibili tramite il bus seriale a 2 fili specificato in SFF-8472. La sezione del ricevitore utilizza un ricevitore PIN e il trasmettitore utilizza un DFB da 1550 nm laser, più di 40dB link budge garantire questo modulo 1000Base-ZX Ethernet 180km applicazione.
Valutazioni massime assolute
Parametro |
Simbolo |
min. |
Tipica l |
Massimo. |
Unità |
Temperatura di conservazione |
ST |
-40 |
|
+85 |
°C |
Tensione di alimentazione |
VCC |
-0,5 |
|
4 |
v |
Umidità relativa |
RH |
0 |
|
85 |
% |
Ambiente operativo consigliato:
Parametro |
Simbolo |
min. |
Tipico |
Massimo. |
Unità |
Temperatura operativa della cassa |
TC |
0 |
|
+70 |
°C |
Tensione di alimentazione |
VCC |
3.1 |
|
3.6 |
v |
Corrente di alimentazione |
Icc |
|
|
300 |
mA |
Corrente di spunto |
Isurge |
|
|
Icc+30 |
mA |
Dissipazione di potenza |
Pmax |
|
|
1.5 |
W |
Caratteristiche elettriche TOP=(TOP=da -30 a 70°C, VCC = da 3,1 a 3,6 Volt)
Parametro |
Simbolo |
min. |
Tipico |
Massimo. |
Unità |
Nota |
Sezione trasmettitore: |
|
|||||
Impedenza differenziale di ingresso |
Rin |
90 |
100 |
110 |
|
|
Oscillazione di immissione dati single ended |
Vino PP |
250 |
|
1200 |
mVp-p |
|
Tensione di disabilitazione trasmissione |
VD |
Vcc – 1.3 |
|
Vcc |
v |
2 |
Tensione di abilitazione trasmissione |
VEN |
Vee |
|
V+ 0.8 |
v |
|
Trasmetti Disabilita tempo di asserzione |
Dolce |
|
|
10 |
noi |
|
Sezione Ricevitore: |
|
|||||
Oscillazione dell'uscita dati single ended |
Vout, pp |
300 |
|
800 |
mv |
3 |
Guasto LOS |
Vlosfault |
Vcc – 0,5 |
|
Host_VCC |
v |
5 |
LOS Normale |
Norma Vlos |
Vee |
|
V+0.5 |
v |
5 |
Rifiuto dell'alimentatore |
PSR |
100 |
|
|
mVpp |
6 |
Nota:
1.AC accoppiato.
2. Oppure circuito aperto.
3. In terminazione differenziale da 100 ohm.
4.20 – 80%
5.LOS è LVTTL. Lo 0 logico indica il normale funzionamento; 1 logico indica nessun segnale rilevato.
6. Tutte le specifiche del ricetrasmettitore sono conformi a una modulazione sinusoidale dell'alimentazione da 20 Hz a 1,5 MHz fino al valore specificato applicato attraverso la rete di filtraggio dell'alimentazione illustrata a pagina 23 dell'Accordo multi-sorgente per ricetrasmettitori SFP (Small Form-factor Pluggable) ( MSA), 14 settembre 2000.
Parametri ottici (TOP=-30 to70°C, VCC = 3.1 to 3.6 Volt)
Parametro |
Simbolo |
min. |
Tipico |
Massimo. |
Unità |
Nota |
Sezione trasmettitore: |
||||||
Lunghezza d'onda centrale |
λc |
1530 |
1550 |
1570 |
nm |
|
Larghezza spettrale (RMS) |
σRMS |
|
|
4 |
nm |
|
Potenza di uscita ottica |
Broncio |
+3 |
|
+6 |
dBm |
1 |
Rapporto di estinzione |
E.R |
8.2 |
|
|
dB |
|
Tempo ottico di salita/discesa |
tr/ tf |
|
|
260 |
p.s |
2 |
Rumore di intensità relativa |
RIN |
|
|
-120 |
dB/Hz |
|
Contributo totale al jitter |
TXΔ TJ |
|
|
0,284 |
interfaccia utente |
3 |
Maschera per gli occhi per uscita ottica |
Conforme a IEEE802.3 z (sicurezza laser di classe 1) |
|
||||
Sezione Ricevitore: |
|
|||||
Lunghezza d'onda dell'ingresso ottico |
λc |
1470 |
1490 |
1510 |
nm |
|
Sovraccarico del ricevitore |
pol |
-7 |
|
|
dBm |
4 |
Sensibilità RX |
Sen |
|
|
-37 |
dBm |
4 |
Asserzione RX_LOS |
LOSA |
-45 |
|
|
dBm |
|
RX_LOS Annulla asserzione |
PERSO |
|
|
-37 |
dBm |
|
RX_LOS Isteresi |
PERDERE |
0,5 |
|
|
dB |
|
Specifiche generali: |
||||||
Velocità dati |
BR |
|
1.25 |
|
GB/sec |
|
Tasso di errori di bit |
BER |
|
|
10-12 |
|
|
Massimo. Lunghezza di collegamento supportata su 9/125μm SMF@1.25Gb/s |
LMAX |
|
180 |
|
km |
|
Budget totale del sistema |
LIBBRE |
40 |
|
|
dB |
|
Nota
1.La potenza ottica viene lanciata in SMF.
2,20-80%.
3.Il jitter totale contribuito viene calcolato dalle misurazioni DJ e RJ utilizzando TJ = RJ + DJ. La RJ contribuita viene calcolata per 1x10-12 BER moltiplicando il jitter RMS (misurato su un singolo fronte di salita o discesa) dall'oscilloscopio per 14. Per FC-PI (Tabella 9 - Uscita jitter SM, nota 1), la RJ contribuita effettiva può aumentare al di sopra del suo limite se il DJ effettivamente contribuito diminuisce al di sotto dei suoi limiti, a condizione che l'uscita del componente DJ e TJ rimangano entro i loro limiti massimi FC-PI specificati con l'ingresso di jitter del componente specificato nel caso peggiore.
4.Misurato con PRBS 27-1at 10-12BER
Assegnazione pin
Diagramma dei numeri dei pin e del nome del blocco connettore della scheda host
Diagramma dei numeri e dei nomi dei pin del blocco connettore della scheda host
Pin Funzione Definizioni
Pin n |
Nome |
Funzione |
Spina Seq |
Appunti |
1 |
Veet |
Terra del trasmettitore |
1 |
1 |
2 |
Errore di trasmissione |
Indicazione di guasto del trasmettitore |
3 |
|
3 |
TX Disabilita |
Trasmettitore Disabilitato |
3 |
2 |
4 |
MOD-DEF2 |
Definizione del modulo |
2 |
3 |
5 |
MOD-DEF1 |
Modulo Definizione 1 |
3 |
3 |
6 |
MOD-DEF0 |
Definizione del modulo 0 |
3 |
3 |
7 |
Vota Selezionare |
Non collegata |
3 |
4 |
8 |
LOS |
Perdita di segnale |
3 |
5 |
9 |
Veer |
Terra del ricevitore |
1 |
1 |
10 |
Veer |
Terra del ricevitore |
1 |
1 |
11 |
Veer |
Terra del ricevitore |
|
1 |
12 |
RD- |
inv. Dati ricevuti in uscita |
3 |
6 |
13 |
RD+ |
Dati ricevuti in uscita |
3 |
6 |
14 |
Veer |
Terra del ricevitore |
3 |
1 |
15 |
VccR |
Potenza del ricevitore |
2 |
1 |
16 |
VccT |
Potenza del trasmettitore |
2 |
|
17 |
Veet |
Terra del trasmettitore |
1 |
|
18 |
D+ |
Trasmetti dati in ingresso |
3 |
6 |
19 |
TD- |
inv. Trasmetti in entrata |
3 |
6 |
20 |
Veet |
Terra del trasmettitore |
1 |
|
Appunti:
1. La terra del circuito è isolata internamente dalla terra del telaio.
2. Uscita laser disabilitata su TDIS >2.0V o aperta, abilitata su TDIS <0.8V.
3. Dovrebbe essere tirato su con 4.7k - 10 kohm sulla scheda host a una tensione compresa tra 2.0V e 3.6V.MOD_DEF(0) abbassa la linea per indicare che il modulo è collegato.
4. La selezione della velocità non viene utilizzata
5. LOS è un'uscita a collettore aperto. Dovrebbe essere tirato su con 4.7k – 10 kohm sulla scheda host a una tensione compresa tra 2.0V e 3.6V. Lo 0 logico indica il normale funzionamento; 1 logico indica perdita di segnale.
6. AC Accoppiato
Circuito consigliato

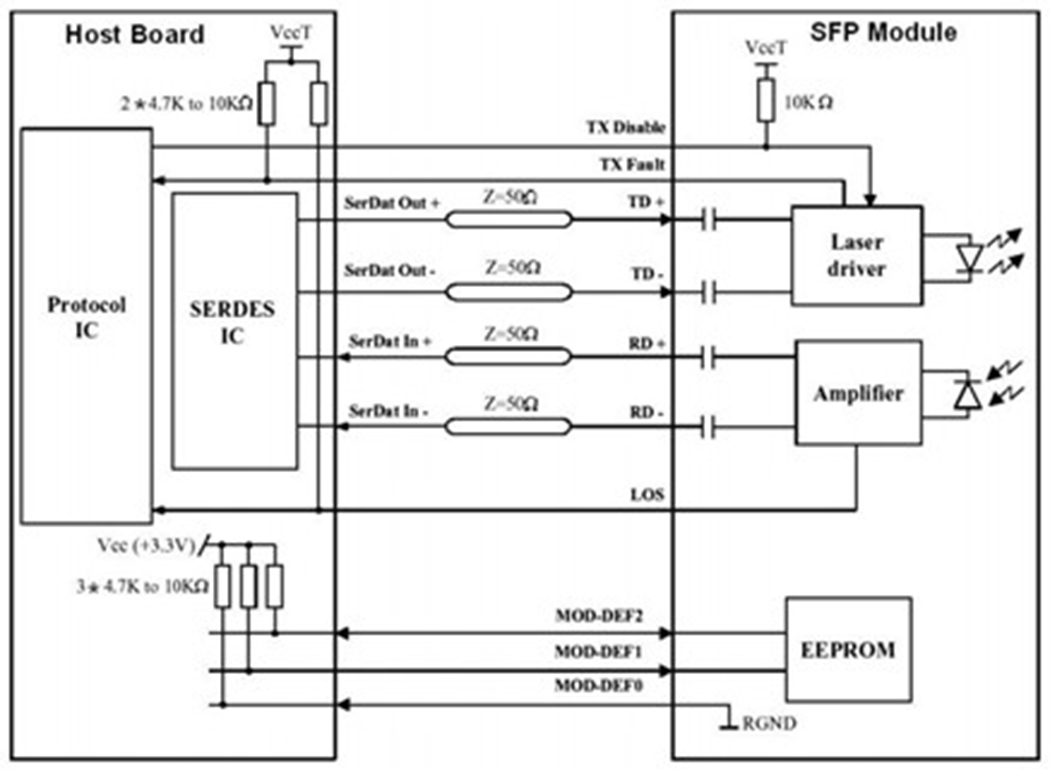

Circuito consigliato dall'host SFP
Dimensioni meccaniche
Disegno meccanico
