I. Panoramica
La dispersione cromatica è ampiamente riconosciuta come un vincolo fondamentale per la qualità della trasmissione dei segnali ottici ad alta velocità. I segnali ottici a diverse lunghezze d'onda viaggiano a velocità variabili nelle fibre ottiche, causando l'allargamento del segnale e l'interferenza intersimbolica. Per i collegamenti ad alta velocità da 100G e superiori, la distorsione del segnale deve essere corretta tramite moduli di compensazione della dispersione (DCM) o complessi algoritmi DSP.
Come prima finestra di trasmissione commerciale nelle comunicazioni in fibra ottica, la banda O (1260–1360 nm) offre un vantaggio tecnico fondamentale: è la finestra intrinseca a dispersione zero per le fibre ottiche monomodali standard G.652. Sfruttando questa caratteristica, Ruidong Technology ha lanciato una soluzione di trasmissione 100G che integra O-BAND e DWDM MUX/DEMUX.
II. Vantaggi principali
Senza compensazione della dispersione con architettura semplificata
Il collegamento non richiede dispositivi DCM, riducendo l'accumulo di apparecchiature e la perdita del percorso ottico. I costi hardware e O&M sono inferiori rispetto ai sistemi DWDM C-band per tratte medio/brevi.
Bassa distorsione e bassa latenza per servizi ad alta velocità PAM4
I moduli adottano la modulazione PAM4 bidirezionale, con DSP integrato e algoritmi di correzione degli errori PFEC per sopprimere la distorsione del segnale e ridurre la latenza di trasmissione. Sono ideali per scenari a bassa latenza come il calcolo finanziario e l'interazione cloud in tempo reale.
Diversi modelli che coprono tutti gli scenari da 0 a 40 km
L'intera linea di prodotti adotta un'architettura passiva di divisione della lunghezza d'onda. I moduli ottici da 10/25/40 km abbinati a dispositivi WDM passivi supportano trasmissioni da 10–30 km; il modulo ottico da 60 km, con un margine di potenza ottica sufficiente, può raggiungere un massimo di 40 km se abbinato a dispositivi WDM passivi, risultando applicabile all'interconnessione dei data center, al fronthaul 5G e alle reti portanti metropolitane.
Rispetto al DWDM C-band tradizionale (1530–1565 nm): la banda C presenta la minore attenuazione della fibra ottica e supporta l'amplificazione a lunga distanza EDFA, ma soffre di elevata dispersione cromatica. Per collegamenti a breve/media distanza superiori a 100G, sono obbligatorie apparecchiature dedicate per la compensazione della dispersione, con conseguenti costi complessivi di sistema, consumo energetico e ingombro superiori rispetto alla soluzione O-Band.
In generale, la banda O sacrifica parte delle prestazioni di attenuazione della fibra ottica in cambio di un'architettura a dispersione zero e a basso costo, rendendola l'opzione più conveniente per la trasmissione 100G in scenari medio/brevi da 10–40 km.

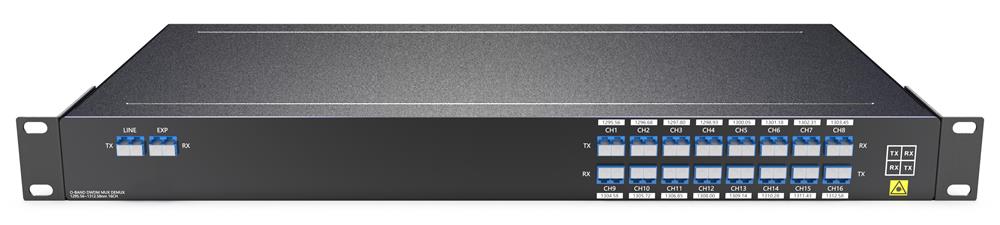

(Immagine: DWDM MUX/DEMUX O-BAND a 16CH, LC/UPC, rack 1U)
III. Caratteristiche del modulo ottico
| Voce del parametro |
Valore del parametro |
Voce del parametro |
Valore del parametro |
| Velocità di trasmissione |
Supporta 100 Gbps |
Standard del formato |
Specifiche QSFP28 MSA |
| Specifiche della lunghezza d'onda |
DWDM O-band, spaziatura dei canali di 200 GHz; compatibile con la griglia LAN-WDM da 800 GHz |
Standard hardware |
SFF-8636 Rev 2.10a |
| Distanza di trasmissione |
PFEC integrato, 10/25/40/60 km su fibra ottica monomodale |
Interfaccia elettrica |
4 × canali elettrici da 25 G |
| Alimentazione e consumo energetico |
Singola alimentazione da 3,3 V, consumo energetico
| Interfaccia ottica |
Connettore duplex LC |
| Temperatura operativa |
Temperatura del case di grado commerciale: 0℃ ～ 70℃ |
Certificazione di sicurezza |
TUV / UL / FDA*1 |
| Interfaccia di gestione |
Interfaccia I2C con diagnosi digitale DDM integrata |
Standard ambientale |
Conforme alla normativa RoHS |

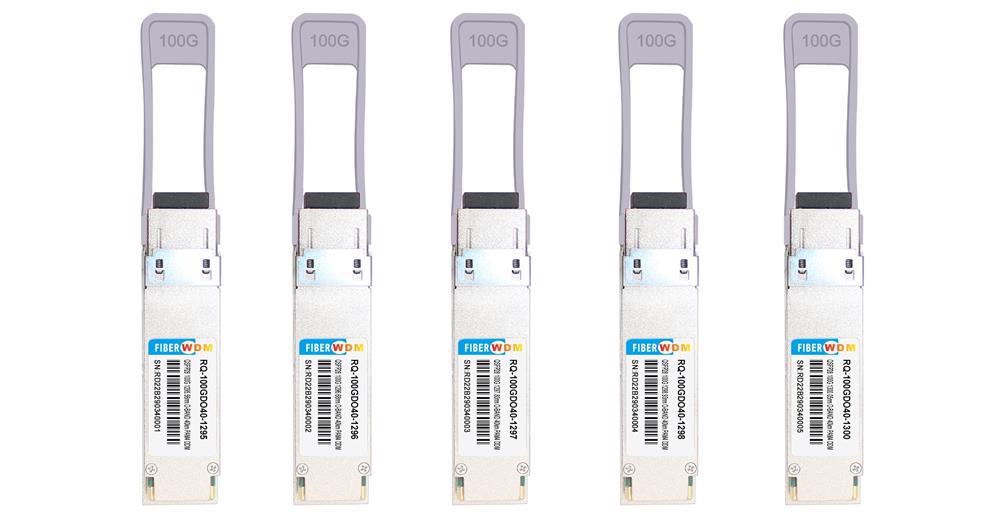

Ricetrasmettitore QSFP28 100G O-Band DWDM 40KM SM LC
IV. Architettura di trasmissione

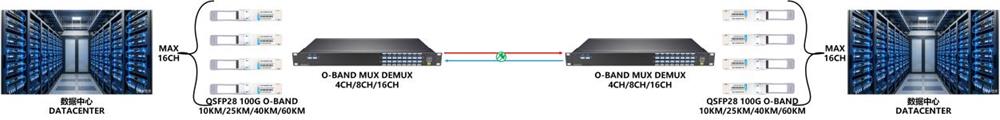

Per soddisfare i diversi requisiti di distanza di trasmissione, le soluzioni standardizzate di architettura O-BAND + MUX/DEMUX passivo di Ruidong Technology supportano tutte la trasmissione ad altissima capacità 16×100G su fibra singola o doppia.

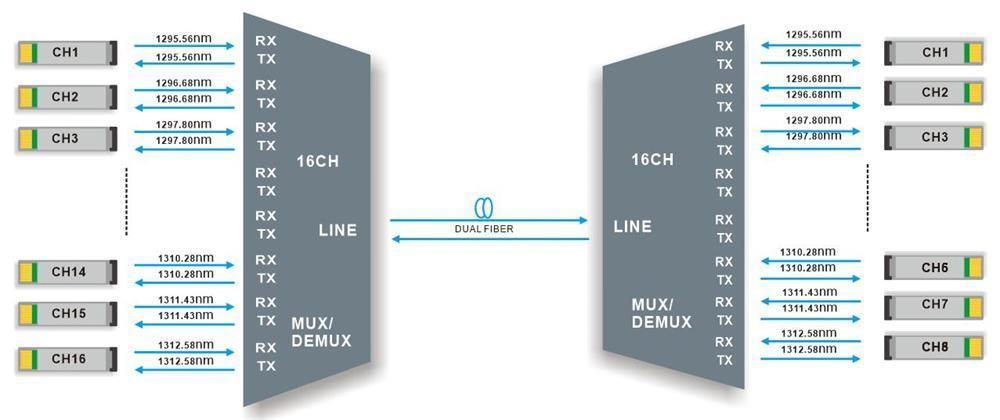

4.1 Soluzione di trasmissione 0–30 km (moduli ottici da 10 km / 25 km / 40 km)
Composizione del sistema
10 km / 25 km / 40 km 100G O-band
moduli ottici DWDM QSFP28, multiplexer/demultiplexer DWDM passivi, fibre ottiche monomodali standard e switch.
Punti di forza della soluzione
- Il percorso ottico passivo non richiede alimentazione o dissipazione del calore, con basso tasso di guasto e senza necessità di messa in servizio sul posto;
- DSP + PFEC integrati per la correzione degli errori, abbinati alla naturale dispersione zero della banda O, eliminano la necessità di DCM;
- Selezione flessibile tra diversi modelli di distanza e il modulo da 40 km può coprire 10–30 km con margine sufficiente;
- Il monitoraggio remoto dello stato degli switch è realizzato tramite la funzione DDM del modulo.
Interconnessione informatica dei campus, DCI dual-active a breve distanza tra data center nella stessa città, fronthaul delle stazioni base 5G urbane e linee cloud in leasing a breve raggio per enti governativi e aziende.
4.2 Soluzione di trasmissione 30–40 km (modulo ottico da 60 km)
Moduli ottici DWDM O-band 100G a lunga distanza da 60 km, multiplexer/demultiplexer DWDM passivi, fibre ottiche monomodali e switch.
Punti di forza della soluzione
- Maggiore potenza di trasmissione e margine di sensibilità in ricezione, con supporto alla trasmissione su collegamenti passivi fino a 40 km;
- Adotta un'architettura completamente passiva, con SOA integrato nel modulo ottico, riducendo lo spazio negli armadi e i costi hardware;
- Dispone inoltre di dispersione zero e non richiede DCM, con standard O&M unificati per collegamenti sia a lunga sia a breve distanza;
- Compatibile con le apparecchiature WDM O-BAND passive esistenti; la distanza di trasmissione può essere estesa semplicemente sostituendo i moduli, consentendo un facile aggiornamento.
Interconnessione tra data center di diverse aree urbane, fronthaul 5G a lunga distanza in aree suburbane/contee e linee in leasing integrate per enti governativi e aziende su rete metropolitana a lunga distanza.
V. Scenari applicativi
L'intera soluzione adotta un'architettura passiva, coprendo collegamenti entro 40 km tramite moduli ottici con diverse specifiche. Non sono necessari SOA o DCM aggiuntivi e si adatta a tre scenari principali:
- Interconnessione dei data center (DCI)
- Fronthaul delle comunicazioni mobili 5G
- Rete di trasporto integrata metropolitana
VI. Valore per il settore
- Costo: la dispersione zero elimina i costi del DCM e la rete completamente passiva rimuove la necessità di SOA, riducendo l'investimento iniziale in hardware; il basso consumo energetico dei moduli riduce le spese elettriche a lungo termine.
- Utilizzo delle risorse in fibra: la divisione in lunghezze d'onda a 16 canali moltiplica per 16 volte la capacità della fibra singola, riducendo la pressione sulle risorse di fibra nelle canalizzazioni.
- Adattabilità agli scenari: quattro livelli di distanza dei moduli ottici funzionano con lo stesso insieme di dispositivi passivi, coprendo completamente i servizi medi e a breve distanza entro 40 km.
- Affidabilità O&M: i componenti passivi non presentano punti di guasto legati all'alimentazione, consentendo un O&M unificato sull'intero collegamento; il PFEC integrato garantisce un basso tasso di errore sui bit a lunga distanza, soddisfacendo i requisiti di funzionamento di livello telecom 7×24 ore.
Sullo sfondo della diffusione capillare delle reti informatiche, dell'adozione del 5G e dell'integrazione cloud-rete, la soluzione di trasmissione end-to-end DWDM passiva in banda O di Ruidong Technology, con i suoi punti di forza fondamentali quali basso costo, facilità di implementazione, elevata affidabilità e copertura completa della distanza da 0 a 40 km, è diventata una soluzione preferita per il trasporto a divisione di lunghezza d'onda ad alta velocità 100G negli scenari a media e breve distanza.
