Punti dolenti principali

• Spreco di risorse in fibra ottica: I sistemi di comunicazione quantistica tradizionali richiedono cavi in fibra ottica separati per i canali quantistici, i canali classici e i canali di sincronizzazione, il che comporta problemi quali spreco di risorse, elevati costi di progetto, lunghi cicli di distribuzione e difficile manutenzione.
• Rischio di diafonia tra canali: I segnali a singolo fotone trasmessi nei canali quantistici hanno una potenza estremamente bassa, mentre i canali classici e i canali di sincronizzazione sono segnali ottici ad alta intensità. Se l'isolamento del canale non è sufficiente, è probabile che si verifichi diafonia, che influisce sul rilevamento del singolo fotone, portando a un'impennata del tasso di errore dei bit di chiave quantistica (BER) e compromettendo la sicurezza della comunicazione. Allo stesso tempo, esistono anche rischi nascosti di diafonia tra più canali classici.
• Elevato requisito di precisione della sincronizzazione: I sistemi di distribuzione di chiavi quantistiche hanno requisiti estremamente elevati per la precisione di allineamento temporale dei transceiver. Se il canale di sincronizzazione è posato su fibre separate, è soggetto a fluttuazioni nel ritardo di trasmissione; se multiplexato con canali classici, è soggetto a interferenze di segnale e offset di temporizzazione, che influiscono sulla sicurezza della comunicazione.

Principi tecnici

1. Scheda WDM-VOA per comunicazione quantistica attiva plug-in: adatta per chassis 1U/2U/4U, supporta la regolazione dell'attenuazione VOA per più porte, può regolare con precisione i canali classici e i canali di sincronizzazione e controllarne in modo flessibile la potenza.
2. Apparecchiatura WDM per comunicazioni quantistiche passive montata su rack 1U.

Caratteristiche del prodotto

• Vantaggio del tipo di porta: Tutte le porte adottano connettori FC/APC. L'interfaccia FC/APC presenta caratteristiche quali bassissima perdita di inserzione, bassissima riflessione, altissima perdita di ritorno, elevata stabilità meccanica ed eccellente adattabilità ambientale. È particolarmente adatta per la comunicazione quantistica, che presenta elevati requisiti di perdita di ritorno e deve impedire alla luce riflessa di interferire con i rilevatori di singoli fotoni.
• Vantaggio della quantità di canale: Supporta 2 trasmissioni bidirezionali su canale classico, 1 trasmissione su canale quantistico unidirezionale e 1 trasmissione su canale di sincronizzazione unidirezionale. Diversi canali realizzano la trasmissione co-fibra a fibra singola, risparmiando efficacemente risorse e aumentando la larghezza di banda.
• Vantaggio anti-diafonia: Adottando un design anti-crosstalk multistrato e selezionando componenti di filtro a film sottile ad alta precisione, l'isolamento tra i canali quantistici e gli altri canali è >100 dB, il che blocca efficacemente la diafonia dei segnali ottici ad alta intensità sui canali quantistici ed evita di compromettere il rilevamento di singoli fotoni.
• Vantaggio della bassa perdita di inserzione: La perdita di inserzione dei canali quantistici è <1,5 dB, mentre la perdita di inserzione dei canali classici è <2,0 dB, il che soddisfa i requisiti di budget energetico per la trasmissione a lunga distanza della comunicazione quantistica.
• Vantaggio regolabile VOA: La versione attiva della scheda WDM-VOA per la comunicazione quantistica supporta la regolazione dell'attenuazione VOA per i canali classici e i canali di sincronizzazione, controllando accuratamente la potenza di ciascun segnale per soddisfare i requisiti di potenza e precisione dei collegamenti di comunicazione quantistica.

Funzioni principali

• Multiplexing/demultiplexing preciso di canali multipli: Realizza una combinazione e separazione efficiente di più canali, garantendo la trasmissione indipendente dei segnali su ciascun canale. Tra questi, ogni canale classico è accuratamente abbinato ai moduli ottici tramite accoppiamento a due lunghezze d'onda per ottenere una trasmissione bidirezionale a fibra singola ad alta larghezza di banda.
• Monitoraggio della potenza del canale in tempo reale (WDM-VOA): Utilizza due sonde per rilevare in tempo reale la potenza ottica in ingresso e in uscita del VOA. L'identificazione della potenza ottica ha una precisione di 0,1 dB e le informazioni sulla potenza in tempo reale possono essere consultate accedendo direttamente alla gestione della rete WEB tramite un browser.
• Potenza VOA regolabile (WDM-VOA): Entrambe le estremità supportano la regolazione dell'attenuazione VOA per un totale di 5 porte di canali classici e canali di sincronizzazione tramite la gestione di rete, con un passo di regolazione di 0,1 dB.

Apparecchiatura WDM per comunicazione quantistica passiva 1U

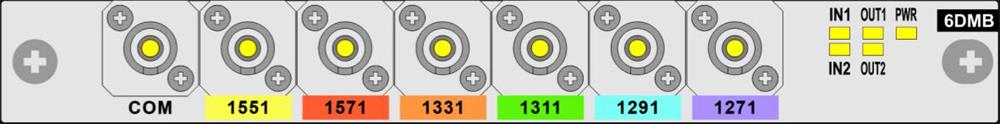

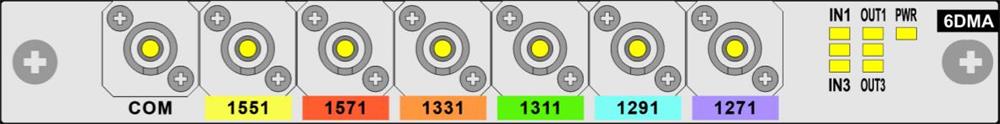

Scheda di comunicazione quantistica attiva WDM-VOA di tipo plug-in

Scenari applicativi

• Rete di comunicazione sicura quantistica metropolitana: Nell'implementazione di reti di comunicazione quantistica nelle aree urbane, questo prodotto risolve i problemi legati alle limitate risorse in fibra ottica, agli elevati costi di posa tradizionali e all'elevata richiesta di larghezza di banda per i servizi classici. Grazie alla trasmissione in co-fibra multicanale, soddisfa i requisiti di accesso per la comunicazione quantistica sicura multiutente tra stazioni.
• Interconnessione sicura quantistica dei data center: Nell'interconnessione sicura dei data center, questo prodotto, con le sue caratteristiche di bassa perdita ed elevata stabilità, risolve i problemi di budget di collegamento ristretto e di elevati requisiti di stabilità del canale, realizzando un'interconnessione sicura quantistica tra data center e bilanciando sicurezza, larghezza di banda e stabilità della trasmissione.
• Sistema di comunicazione quantistica sicura per il settore finanziario: Il settore finanziario ha requisiti estremamente elevati in termini di sicurezza della trasmissione dati e larghezza di banda. Questo prodotto può essere implementato tra sedi centrali e filiali. Genera chiavi sicure tramite canali quantistici e 2 canali classici bidirezionali trasmettono dati crittografati ad alta velocità. Pur garantendo l'assoluta sicurezza dei dati finanziari, soddisfa i requisiti di ampia larghezza di banda e trasmissione bidirezionale per i servizi finanziari, evitando i rischi di fuga di dati e di cracking.
• Scenari di comunicazione quantistica sicura per i settori governativo e militare: La trasmissione di documenti sensibili da parte di enti governativi e lo scambio di informazioni classificate in ambito militare richiedono rigorosi requisiti di sicurezza e stabilità delle comunicazioni. L'elevato isolamento e l'elevata affidabilità di questo prodotto garantiscono il funzionamento stabile del sistema di comunicazione quantistica in ambienti complessi e supportano la trasmissione sicura di informazioni classificate.
• Reti di comunicazione quantistiche sicure per reti elettriche: In quanto infrastruttura nazionale chiave, la sicurezza delle reti elettriche è strettamente correlata alla sicurezza nazionale. Questo prodotto può essere implementato nei collegamenti tra importanti nodi di alimentazione elettrica per soddisfare gli elevati requisiti di stabilità e sicurezza delle comunicazioni quantistiche sicure in ambienti complessi e garantire la sicurezza assoluta dei dati aziendali fondamentali, come l'automazione della distribuzione.

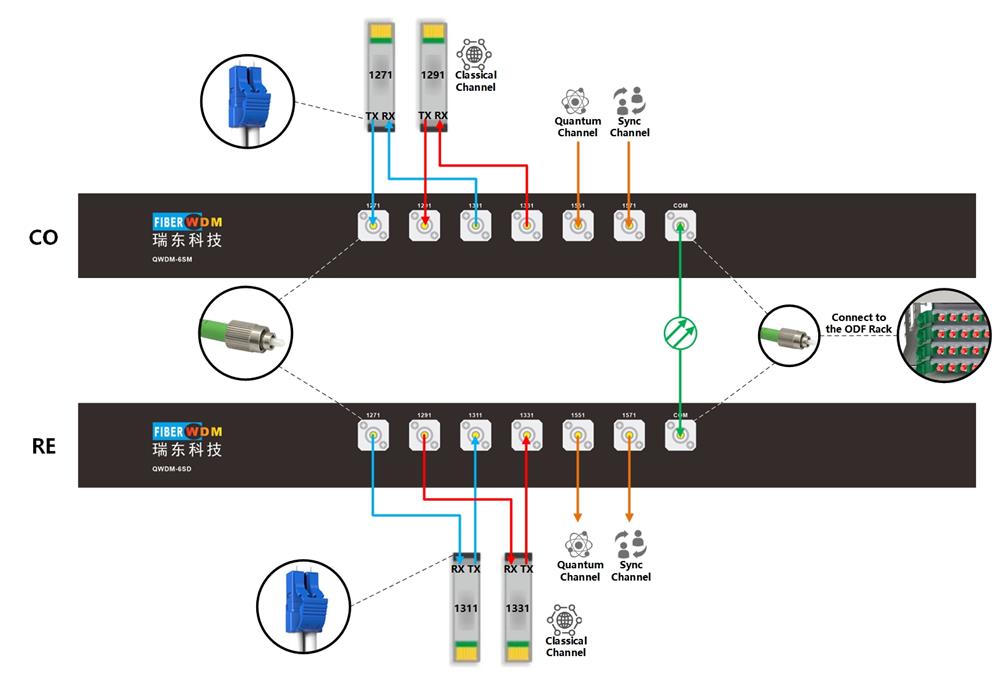

Applicazioni classiche per dispositivi 1U

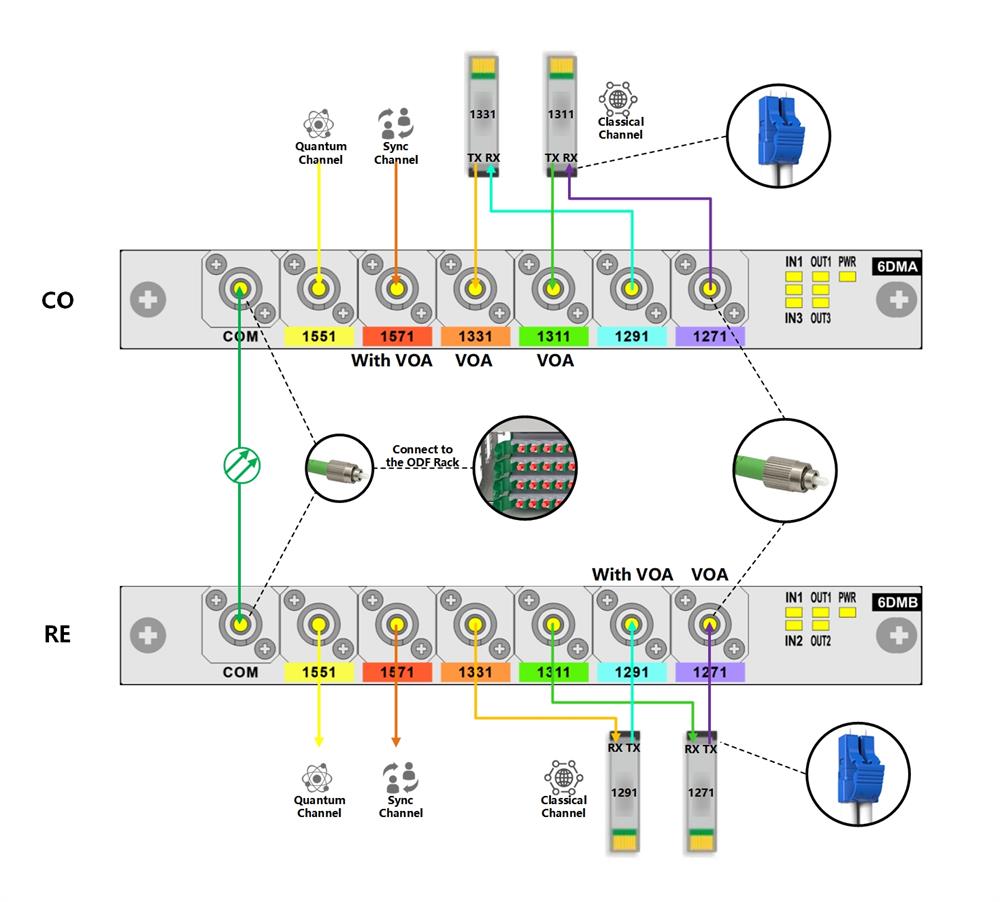

L'applicazione classica del tipo a inserimento di schede WDM-VOA

Riepilogo
