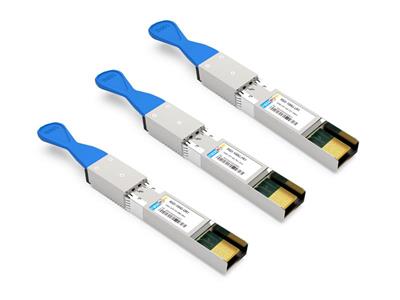

Con la crescente domanda di interconnessione tra data center, i transceiver ottici a lunghezza d'onda singola conformi allo standard 100G Lambda MSA sono diventati la scelta più diffusa grazie ai vantaggi di alta densità, basso consumo energetico e basso costo. Basati sui tre transceiver ottici in package SFP56-DD della nostra azienda, 100G SFP-DD DR1 (RSD-100G-DR1), 100G SFP-DD FR1 (RSD-100G-FR1) e 100G SFP-DD LR1 (RSD-100G-LR1), questo documento effettua un confronto completo delle loro caratteristiche tecniche per aiutarti a prendere la decisione ottimale per scenari applicativi specifici.

I. Confronto completo delle specifiche di base

II. Confronto approfondito delle funzionalità

1. Distanza di trasmissione e budget di collegamento

RSD-100G-DR1 (500 m)

• Posizionamento: ottimizzato per distanze ultra-brevi, in genere utilizzato per l'interconnessione all'interno dello stesso cabinet o tra cabinet adiacenti.
• Prestazioni: la sensibilità del ricevitore è di -4,0 dBm. Sebbene la potenza minima trasmessa (-2,6 dBm) sia leggermente inferiore a quella dell'FR1, l'attenuazione della fibra è trascurabile grazie alla distanza di trasmissione ultra-breve, soddisfacendo pienamente i requisiti di budget di collegamento entro i 500 m.

RSD-100G-FR1 (2 km)

• Posizionamento: un ricetrasmettitore standard a corto raggio che copre la maggior parte degli scenari all'interno dei data center.
• Prestazioni: la sensibilità del ricevitore è stata migliorata a -4,5 dBm, supportando una trasmissione stabile fino a 2 chilometri.

RSD-100G-LR1 (10 km)

• Posizionamento: Un'ammiraglia per medie e lunghe distanze con la più elevata resistenza all'attenuazione.
• Prestazioni: ha la migliore sensibilità del ricevitore (-6,1 dBm) e la più alta potenza minima trasmessa (-1,4 dBm) tra i tre.

2. Consumo energetico e rapporto di efficienza energetica

• Analisi dell'efficienza energetica: a parità di consumo energetico, LR1 garantisce una distanza di trasmissione 20 volte superiore a quella di DR1.
• Strategia di selezione:
  • Per i data center iperscalabili, se il 90% dei collegamenti si trova entro 100 m, l'implementazione in blocco di DR1 può offrire maggiori vantaggi in termini di costi di approvvigionamento (soggetti ai prezzi del fornitore) e può ridurre leggermente il carico termico del sistema (alcune implementazioni di DR1 possono avere un consumo energetico leggermente inferiore).
  • Se si considera la futura espansione della topologia di rete (ad esempio, dalla connettività intra-rack a quella tra stanze), l'implementazione diretta di LR1 può evitare costi di costruzione e rischi di interruzione del servizio causati dalla futura sostituzione del ricetrasmettitore, ottenendo "un'implementazione senza preoccupazioni per un decennio".

3. Compatibilità e standardizzazione

• Standard di protocollo: tutti e tre sono pienamente conformi agli standard 100G Lambda MSA e IEEE802.3cu.
• Interoperabilità:
  • DR1, FR1 e LR1 sono generalmente interoperabili a condizione che la lunghezza effettiva del collegamento sia compresa nell'intervallo nominale del ricetrasmettitore più corto e che la potenza ottica sia compresa nell'intervallo consentito dell'estremità ricevente (nessun sovraccarico e non inferiore alla sensibilità).
  • Esempio: collegare una fibra da 300 m con transceiver LR1 a entrambe le estremità è del tutto normale; collegare una fibra da 400 m con un DR1 a un'estremità e un LR1 all'altra di solito funziona, ma è necessario assicurarsi che la potenza ottica ricevuta all'estremità DR1 non sia inferiore a -4,0 dBm.
• Monitoraggio diagnostico digitale (DDM): funzioni diagnostiche digitali complete integrate che monitorano in tempo reale temperatura, tensione, potenza ottica trasmessa/ricevuta e corrente di polarizzazione tramite l'interfaccia I2C, facilitando la risoluzione dei problemi e la gestione delle prestazioni per il personale operativo e di manutenzione.
• Supporto FEC: tutti supportano KP-FEC (utilizzato per raggiungere la distanza nominale) e KR-FEC è facoltativo in alcuni scenari.

4. Tecnologia di elaborazione del segnale

• Interfaccia elettrica: 2 x 53,125 Gb/s PAM4 (100GAUI-2).
• Interfaccia ottica: 1 x 106,25 Gb/s PAM4. Questo design sfrutta efficacemente la larghezza di banda a lunghezza d'onda singola e raggiunge una velocità di trasmissione dati doppia a parità di baud rate rispetto alla tradizionale modulazione NRZ, migliorando notevolmente l'efficienza spettrale.

III. Scenari applicativi

RSD-100G-DR1 (500 m)

• Data center ad altissima densità: adatti per l'interconnessione degli switch Top of Rack (ToR) all'interno della stessa fila di cabinet o tra file adiacenti.
• Cluster di intelligenza artificiale/calcolo ad alte prestazioni: connessioni ad alta velocità e a raggio ultra-corto tra server e switch in scenari con latenza critica.
• Progetti a corto raggio con esigenze di costo: rappresenta la soluzione a lunghezza d'onda singola 100G più conveniente quando la distanza confermata non supera i 500 metri e la qualità della fibra è buona.

RSD-100G-FR1 (2 km)

• Interconnessione in edifici di grandi dimensioni: collegamento del permutatore intermedio (IDF) e del permutatore principale (MDF) su piani diversi dello stesso edificio.
• Livello di aggregazione della rete del campus: adatto per connessioni tra edifici in campus di medie dimensioni (con una distanza di 500 m-2 km).
• Interconnessione standard del data center: interconnessione di routine tra diverse sale computer nello stesso campus, per scenari in cui la distanza supera i 500 m ma è inferiore a 10 km.

RSD-100G-LR1 (10 km)

• Reti di campus estese: collegamento di più edifici per uffici o stabilimenti industriali geograficamente dispersi (da 2 a 10 km).
• Livello di accesso alla rete metropolitana: collegamenti di accesso 100G per operatori o reti aziendali di grandi dimensioni.
• Ambienti di collegamento ad alta perdita: altamente raccomandato. Anche per brevi distanze (ad esempio, <500 m), se il collegamento in fibra è obsoleto, presenta numerosi connettori o elevate perdite dello splitter, l'elevato budget di potenza di LR1 è l'unica opzione per garantire la stabilità del collegamento.
• Riserva di espansione futura: scenari in cui la distanza specifica è incerta nella fase di pianificazione iniziale o in cui è prevista un'espansione a lunga distanza in futuro.

IV. Conclusioni e raccomandazioni
