Nel contesto del rapido sviluppo delle reti di comunicazione ottica e della crescita esponenziale del traffico dati, operatori e aziende si trovano spesso ad affrontare il problema dell'insufficiente capacità dei sistemi DWDM in banda C (1525~1565 nm) esistenti. Da un lato, i canali di divisione di lunghezza d'onda occupati dai servizi originali in banda C sono quasi completamente saturati; dall'altro, vi è un'urgente necessità di nuovi servizi a velocità di 100G e superiori, e l'espansione deve essere completata senza aggiungere un gran numero di risorse in fibra ottica, e persino senza interrompere i servizi esistenti.
La banda O (1260~1360 nm), una banda di lunghezze d'onda complementare alla banda C per caratteristiche, vanta vantaggi quali basse perdite di trasmissione, eccellenti proprietà di dispersione e cotrasmissione con la banda C sulla stessa fibra. Elimina la necessità di nuove risorse di fibra ottica per la dorsale, rendendo la soluzione di espansione in banda O basata su sistemi WDM in banda C esistenti la scelta preferibile per un'espansione a basso costo e ad alta efficienza. Questo documento illustra la distribuzione topologica, le tecnologie chiave e le caratteristiche della soluzione per l'espansione dei servizi in banda O su sistemi WDM in banda C esistenti (con e senza porte indipendenti a 1310 nm) in combinazione con due tipiche modalità di connessione per l'espansione ingegneristica, fornendo riferimenti tecnici per l'effettiva espansione della rete. (Gli scenari seguenti prendono come esempio i servizi a doppia fibra.)
Locali per l'espansione
-
Nessun EDFA è stato implementato nel collegamento
-
Distanza del collegamento ≤ 40 km
-
Canali di espansione ≤ 16CH (sistema a doppia fibra) o 8CH (sistema a fibra singola)
（
FibraWDM

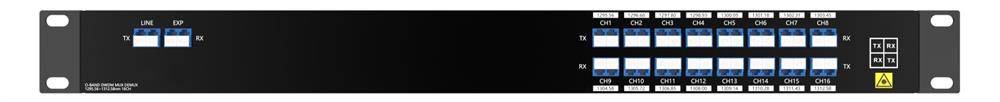

Multiplexer/demultiplexer a 16 canali in banda O con porta EXP.
Scenario 1: Espansione dei servizi in banda O su WDM in banda C con porta indipendente a 1310 nm
Struttura topologica e principio tecnico

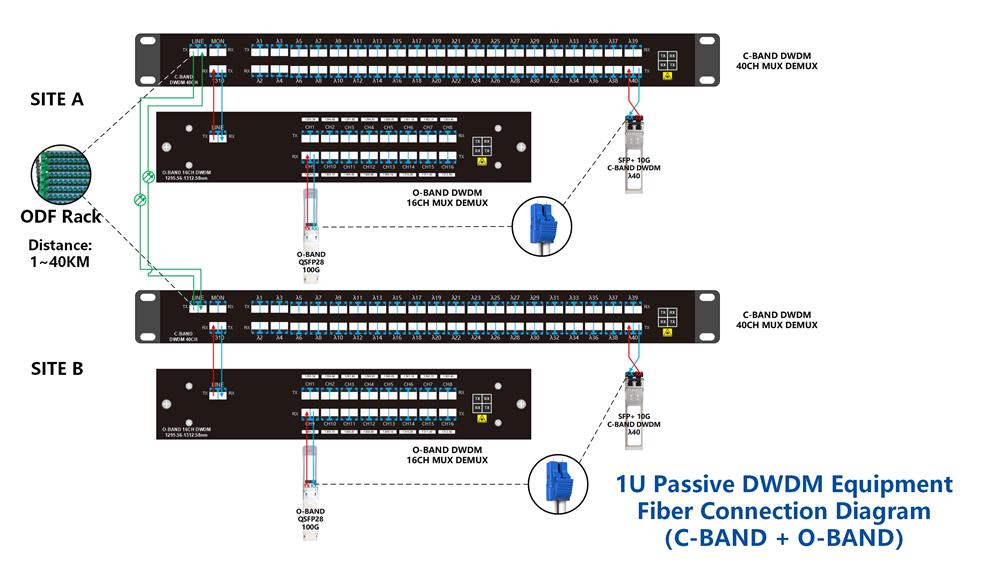

Questo scenario si applica alle apparecchiature WDM in banda C esistenti (ad esempio, MUX/DEMUX DWDM a 40 canali) dotate di una porta indipendente a 1310 nm (1310±50 nm). Le apparecchiature in banda O (ad esempio, MUX/DEMUX DWDM a 16 canali in banda O) vengono collegate rapidamente tramite questa porta, con la modalità di connessione mostrata nella figura precedente.
-
Connessione di distribuzione:
Installare un dispositivo WDM in banda O presso ciascun sito terminale, collocandolo nello stesso rack del dispositivo WDM in banda C esistente per risparmiare spazio nella sala apparecchiature. Collegare direttamente la porta LINE del dispositivo WDM in banda O alla porta a 1310 nm del dispositivo WDM in banda C tramite fibre ottiche dual-core, senza componenti di multiplexing/demultiplexing aggiuntivi, funzionamento su apparecchiature in banda C esistenti o interruzione del servizio, consentendo una rapida implementazione.
-
Accesso al servizio:
Accedere al ricetrasmettitore QSFP28 100G in banda O con la stessa lunghezza d'onda alla porta del canale corrispondente del dispositivo WDM in banda O per ottenere un aggiornamento fluido della capacità di rete.
-
Tecnologie chiave:
La porta a 1310 nm supporta nativamente i servizi in banda O, consentendo un'espansione agevole senza ulteriori conversioni ottico-elettriche e proteggendo gli investimenti esistenti. Supporta la trasmissione senza ripetitori entro 1-40 km, adattandosi a scenari di media e breve distanza come le reti campus. I servizi in banda C e in banda O sono fisicamente isolati da diverse bande di lunghezza d'onda senza interferenze reciproche, garantendo la stabilità del servizio.
-
Caratteristiche della soluzione:
Eccellente compatibilità, forte utilizzo dei sistemi preesistenti, trasmissione stabile, implementazione efficiente, costi contenuti e nessuna interruzione del servizio.

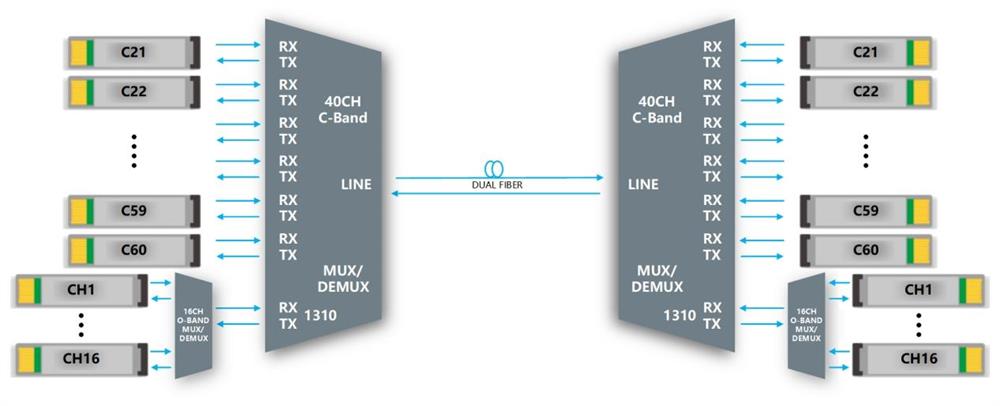

(Schema applicativo a doppia fibra, porta 1310 indipendente per l'espansione)

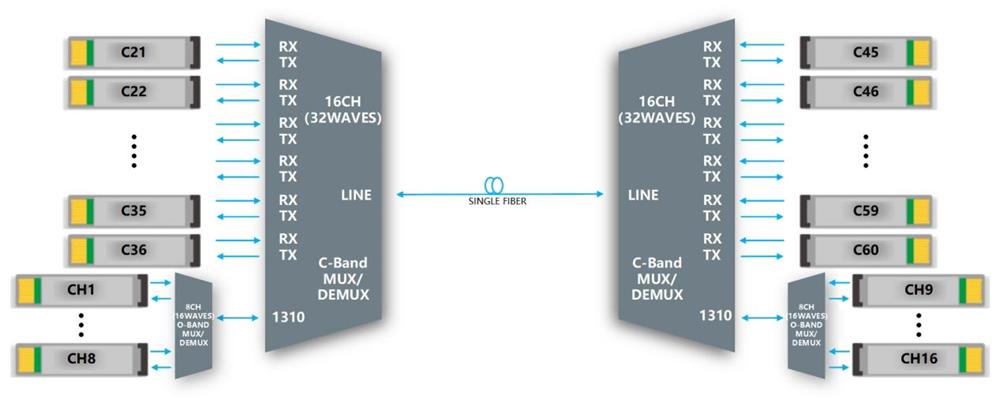

(Schema applicativo a fibra singola, porta 1310 indipendente per l'espansione)
Scenario 2: Espansione dei servizi in banda O su WDM in banda C senza porta indipendente a 1310 nm
Struttura topologica e principio tecnico
Questo scenario si applica alle apparecchiature WDM in banda C esistenti (ad esempio, MUX/DEMUX DWDM a 40 canali) non dotate di una porta a 1310 nm indipendente. I servizi originali in banda C vengono trasmessi tramite la porta EXP sul dispositivo WDM in banda O per realizzare l'espansione e la cotrasmissione sulla stessa fibra. Questo scenario richiede piccole operazioni di collegamento ottico sul dispositivo WDM in banda C e una breve interruzione del servizio, con la specifica modalità di connessione mostrata nella figura precedente.
-
Connessione di distribuzione:
Installare un dispositivo WDM in banda O presso ciascun sito terminale, nello stesso rack del dispositivo WDM in banda C esistente. I servizi originali devono essere interrotti in questa fase e il cavo principale a doppio conduttore viene ricollegato dalla porta LINE del dispositivo in banda C alla porta LINE del dispositivo in banda O. I servizi originali in banda C vengono quindi riattivati collegando la porta LINE del dispositivo in banda C alla porta EXP del dispositivo in banda O tramite fibre ottiche a doppio conduttore.
-
Accesso al servizio:
Accedere al ricetrasmettitore QSFP28 100G in banda O con la stessa lunghezza d'onda della porta di canale corrispondente del dispositivo WDM in banda O per ottenere un aggiornamento di capacità senza intoppi.
-
Tecnologie chiave:
Il componente integrato a 1310 nm consente una transizione fluida ai servizi in banda O senza necessità di conversione ottico-elettrica aggiuntiva, proteggendo gli investimenti esistenti. Supporta la trasmissione senza ripetitori entro 1-40 km, adattandosi a scenari di media e breve distanza come le reti campus. I servizi in banda C e in banda O sono fisicamente isolati da diverse bande di lunghezza d'onda senza interferenze reciproche, garantendo la stabilità del servizio.
-
Caratteristiche della soluzione:
Elevata versatilità, costi controllabili, espansione flessibile, stabilità e affidabilità, e interruzioni del servizio di breve durata.

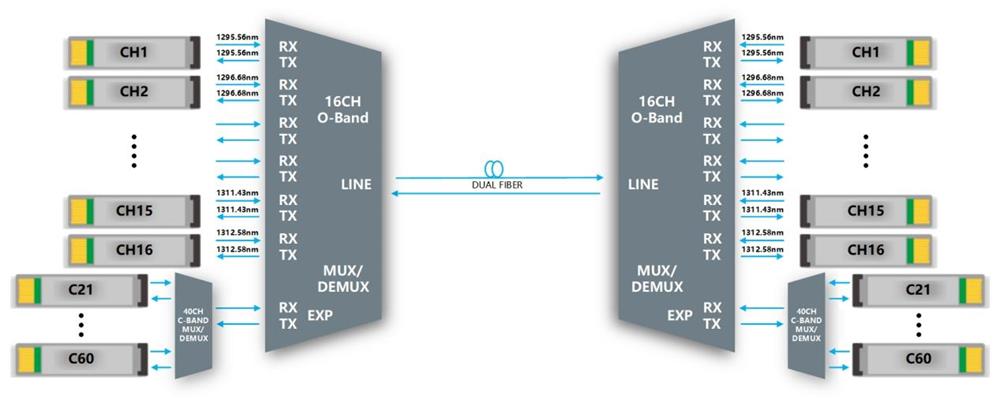

(Schema applicativo a doppia fibra, la porta EXP consente l'espansione)

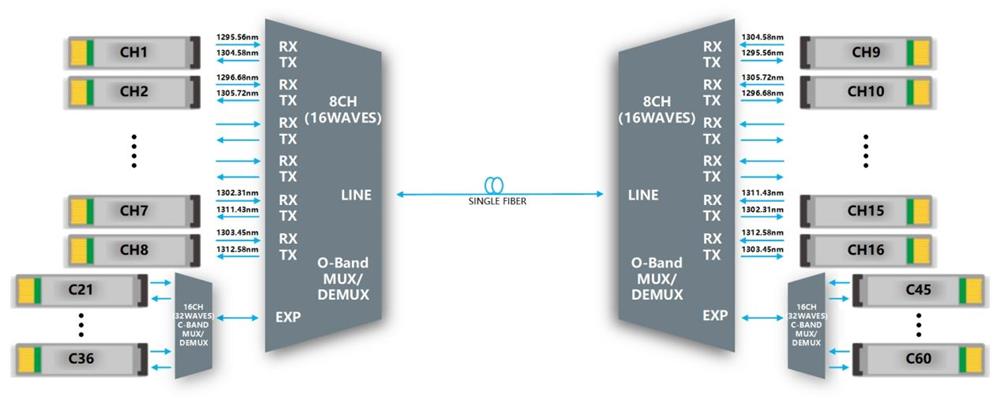

(Schema applicativo a fibra singola, espansione realizzata tramite porta EXP)
Confronto tecnico
|
|
Soluzione di espansione con porta a 1310 nm
|
Soluzione di espansione senza porta a 1310 nm
|
|
Condizioni dipendenti
|
Richiede che le apparecchiature in banda C esistenti siano dotate di una porta indipendente a 1310 nm.
|
Nessuna dipendenza da porte particolari, compatibile con le apparecchiature standard in banda C.
|
|
Complessità di implementazione
|
Basso consumo energetico, richiede solo l'aggancio tra la porta a 1310 nm e l'apparecchiatura in banda O.
|
Basso, richiede interventi minimi e la modifica della modalità di connessione in fibra originale
|
|
Compatibilità del servizio
|
Compatibile con i servizi originali in banda C, aggiunge servizi in banda O, senza interruzioni.
|
Compatibile con i servizi originali in banda C, aggiunge servizi in banda O, interruzione a breve termine
|
|
Distanza di trasmissione
|
1~40 km (senza ripetitori)
|
1~40 km (senza ripetitori)
|
|
Costo
|
Relativamente basso, non sono necessari componenti aggiuntivi
|
Basso, richiede l'aggiunta di componenti a 1310 nm
|
|
Scenari applicabili
|
Scenari in cui il WDM esistente dispone di una porta a 1310 nm indipendente e richiede un'espansione rapida
|
Scenari in cui il WDM esistente non dispone di una porta 1310nm indipendente e si ricerca la versatilità delle apparecchiature
|
Informazioni sull'ordine
|
Modello di prodotto
|
Specifiche dei parametri
|
|
ODMD16-1U01-31-E
|
DWDM MUX DEMUX 16CH (1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45/1304.58/1305.72/ 1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm), doppia fibra, LC/UPC, porta EXP, rack 1U
|
|
ODMD16-1U01-1310
|
DWDM MUX DEMUX 16CH (1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45/1304.58/1305.72/ 1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm), doppia fibra, LC/UPC, rack 1U
|
|
1U02-2LGX
|
Rack da 19 pollici 1U con 2 slot per box LGX plug-in, 440*230*44 mm
|
|
OMD16-LGX01-1310A
|
MUX/DEMUX DWDM IN BANDA O, 8 CANALI, 16 lunghezze d'onda RX (1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45nm)
TX (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm), fibra singola, LC/UPC, scatola LGX, lato A
|
|
ODD16-LGX01-1310B
|
MUX/DEMUX DWDM IN BANDA O, 8 CANALI, 16 lunghezze d'onda RX (1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm)
TX (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm), fibra singola, LC/UPC, scatola LGX, lato B
|
|
ODMD8-LGX01-1310L
|
DWDM MUX DEMUX 8CH (1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45nm), doppia fibra, LC/UPC, LGX Box
|
|
ODMD8-LGX01-1310H
|
DWDM MUX DEMUX 8CH (1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm), doppia fibra, LC/UPC, LGX Box
|
|
OMD8-1U01-1310A
|
DWDM MUX DEMUX 4 canali 8 onde RX (1304.58/1306.85/1309.14/1311.43nm)
TX (1305,72/1308,00/1310,28/1312,58 nm), fibra singola, LC/UPC, rack 1U lato A
|
|
ODD8-1U01-1310B
|
DWDM MUX DEMUX 4 canali 8 onde RX (1305.72/1308.00/1310.28/1312.58nm)
TX (1304,58/1306,85/1309,14/1311,43 nm), fibra singola, LC/UPC, rack 1U lato B
|
|
ODMD4-LGX01-1310L
|
DWDM MUX DEMUX 4CH (1295.56/1300.05/1303.58/1309.14), doppia fibra, LC/UPC, LGX Box
|
|
RQ-100GDO10-XXX
|
100G QSFP28 O-Band DWDM 10KM SM LC DDM
|
|
RQ-100GDO25-XXX
|
100G QSFP28 O-Band DWDM 25KM SM LC DDM
|
|
RQ-100GDO40-XXX
|
100G QSFP28 O-Band DWDM 40KM SM LC DDM
|
|
RQ-100GDO60-XXX
|
100G QSFP28 O-Band DWDM 60KM SM LC DDM
(SOA integrato)
|
Conclusione
Entrambi gli scenari di espansione sopra descritti si basano sulla tecnologia DWDM passiva di cotrasmissione in banda O e banda C sulla stessa fibra. Il vantaggio principale risiede nella possibilità di ottenere un aggiornamento della capacità di rete senza la necessità di aggiungere fibre ottiche dorsali e con una semplice implementazione, rendendo questa soluzione un percorso di espansione economico ed efficiente. Nelle applicazioni pratiche, la soluzione di espansione ottimale dovrebbe essere selezionata in modo flessibile in base allo stato delle apparecchiature di rete esistenti, ai nuovi requisiti di servizio, alla distanza di trasmissione e al budget disponibile, al fine di massimizzare l'aggiornamento della capacità di rete e i benefici dell'investimento.
