Nel campo della comunicazione in fibra ottica,
Cavi patch in fibra ottica
Sono come "cavi dati specializzati" che collegano dispositivi di comunicazione ottica. Tra questi, i cavi patch in fibra ottica SC/APC offrono eccellenti prestazioni di return loss e un'elevata stabilità del sistema, rendendoli indispensabili in scenari di trasmissione ottica sensibili alla luce riflessa, come le reti televisive via cavo (CATV) e le reti ottiche passive (PON).
Durante la trasmissione in fibra ottica, quando il segnale ottico raggiunge l'estremità del connettore, anche con una connessione ben salda, una piccola quantità di luce viene riflessa. Questa luce riflessa si mescola al segnale originale, causando distorsioni, ridotta stabilità e persino danni all'apparecchiatura di emissione luminosa.

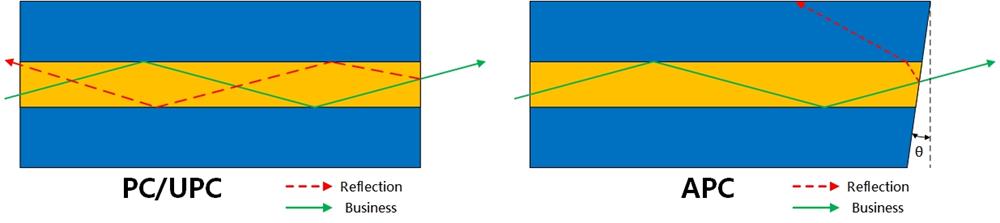

(Differenza nella luce riflessa tra PC/UPC e APC)
Attualmente, il mainstream è il

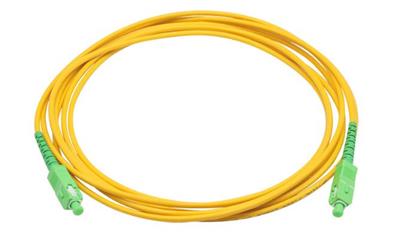

Cavo patch in fibra ottica SC/APC con angolo di 8 gradi
Il suo principio e la sua funzione principale sono sostanzialmente gli stessi del cavo patch in fibra ottica SC/APC con angolo di 9 gradi. Tuttavia, la perdita di ritorno del cavo patch in fibra ottica SC/APC con angolo di 9 gradi può superare i -65 dB, il che significa che la luce riflessa viene indebolita a un livello quasi trascurabile. È specificamente utilizzato nei sistemi in fibra ottica che richiedono una riflessione estremamente bassa e un'elevata stabilità del segnale.
(L'angolo SC/APC di 8 gradi è denominato SC/APC8 nel seguito; l'angolo SC/APC di 9 gradi è denominato SC/APC9 nel seguito;)
II. Differenze tra i cavi patch in fibra ottica SC/APC8 e SC/APC9
Nota: in linea di principio, i cavi patch in fibra ottica SC/APC8 e SC/APC9 non possono essere utilizzati in modo interoperabile per i seguenti motivi:
-
Scarso contatto fisico:
Angoli non corrispondenti impediscono l'allineamento preciso dei nuclei delle fibre dei due connettori, determinando un forte aumento della perdita (che può salire da 0,2 dB a più di 1 dB).
-
Rischio di danneggiamento delle superfici terminali:
L'accoppiamento con angoli non corrispondenti provoca una pressione di contatto non uniforme sulla superficie terminale della ghiera in ceramica, con conseguenti graffi e danni permanenti alla superficie terminale in ceramica.
-
Degrado delle prestazioni:
Anche una connessione di breve durata comporterà una riduzione significativa della perdita di ritorno, non riuscendo a soddisfare i requisiti prestazionali del sistema.
III. Caratteristiche tecniche e scenari applicativi
I cavi patch in fibra ottica SC/APC8 e SC/APC9 presentano le seguenti caratteristiche: estrema perdita di ritorno, forte capacità anti-interferenza e prestazioni stabili, che li rendono insostituibili nei settori con elevati requisiti di stabilità del segnale:
1. Collegamento con attrezzature tradizionali in stile giapponese
Per il collegamento di apparecchiature in regioni in cui SC/APC9 è lo standard, come le apparecchiature di trasmissione ottica tradizionali e le apparecchiature di rete di accesso locale (inclusi OLT e ripetitori ottici) di produttori come la giapponese NTT, i prodotti originali potrebbero aver utilizzato lo stesso tipo di interfaccia. In questo caso, è necessario selezionare cavi patch in fibra ottica SC/APC9 in base alle specifiche di interfaccia delle apparecchiature e garantire una normale trasmissione del segnale.
2. Reti di accesso in fibra FTTx
Che si tratti di fibra ottica fino all'edificio (FTTB) o fino a casa (FTTH), i cavi di connessione in fibra ottica SC/APC sono ampiamente utilizzati per collegare OLT (Optical Line Terminal) nelle sale computer degli operatori e ONU (Optical Network Unit/Optical Modem) presso l'utente finale, grazie alla bassa riflessione e alla semplicità di installazione. Ad esempio, i cavi di connessione in fibra ottica SC/APC8 sono standard nei progetti di accesso a banda larga, in quanto evitano che la luce riflessa influisca sulla stabilità del segnale in upload e download, supportando la trasmissione di rete ad alta velocità a 1000 M e oltre.
3. Sistemi di trasmissione del segnale radiotelevisivo (CATV) e analogico
Nelle sale computer front-end per l'accesso ai segnali della televisione via cavo (CATV) e della TV satellitare, i cavi patch in fibra ottica SC/APC vengono utilizzati per collegare trasmettitori di segnale, splitter ottici e amplificatori. Poiché i segnali analogici sono estremamente sensibili alle interferenze di riflessione, la bassa perdita di ritorno caratteristica dell'APC può efficacemente evitare fiocchi di neve e immagini fantasma nell'immagine. Ad esempio, nella rete di trasmissione dorsale provinciale di China Radio and Television, i cavi patch in fibra ottica SC/APC8 hanno completamente sostituito i tradizionali cavi patch in fibra ottica PC, garantendo la trasmissione stabile di canali ad alta definizione 4K.
4. Test e manutenzione di fibre ottiche ad alta precisione
Nei test di perdita di collegamento OTDR (Optical Time Domain Reflectometer), nella verifica delle perdite dopo la fusione della fibra ottica e nella diagnosi dei guasti del collegamento di comunicazione, i cavi di collegamento in fibra ottica SC/APC (a 8 o 9 gradi, a seconda dell'apparecchiatura) sono strumenti fondamentali. Ad esempio, durante il test dei collegamenti in fibra ottica, l'utilizzo di cavi di collegamento in fibra ottica SC/APC8 può evitare che i segnali di test vengano interferiti dalla luce riflessa, individuare con precisione i punti di interruzione del cavo ottico e i punti di perdita anomali e migliorare l'efficienza operativa e di manutenzione.
5. Controllo industriale e comunicazione speciale
-
Scenari industriali:
Nei sistemi di rilevamento in fibra ottica (come i sensori di temperatura e pressione) utilizzati nei settori petrolifero ed energetico, i cavi di collegamento in fibra ottica SC/APC vengono utilizzati per collegare sensori e controller. La bassa riflessione può evitare errori di valutazione del segnale causati da interferenze ambientali. Ad esempio, il sistema di monitoraggio della temperatura degli oleodotti nei giacimenti petroliferi raggiunge un'accuratezza di monitoraggio di ±0,1 °C tramite i cavi di collegamento in fibra ottica SC/APC.
-
Comunicazione speciale:
Nei collegamenti di comunicazione ottica a breve distanza in ambito militare e aerospaziale,
Cavi patch in fibra ottica SC/APC
vengono utilizzati per la trasmissione del segnale tra apparecchiature grazie alla loro resistenza alle vibrazioni e alle caratteristiche di contatto stabile, in grado di sopportare temperature estreme (-40℃~85℃) e urti meccanici.
IV. Riepilogo
I cavi patch in fibra ottica SC/APC8 e SC/APC9 condividono lo stesso principio di base, ottenendo eccellenti prestazioni di return loss e una forte capacità anti-interferenza grazie alla tecnologia angolata APC, e sono adatti a scenari che richiedono un'elevata stabilità del segnale. Le principali differenze tra i due risiedono nell'angolazione e nell'adattamento regionale: SC/APC8 è la soluzione più diffusa a livello globale, compatibile con le apparecchiature nella maggior parte delle regioni; SC/APC9 è esclusivo per le apparecchiature in scenari specifici. È importante notare che l'interoperabilità tra i due è vietata. L'uso standard può garantire il funzionamento efficiente e stabile del sistema di trasmissione ottica.
