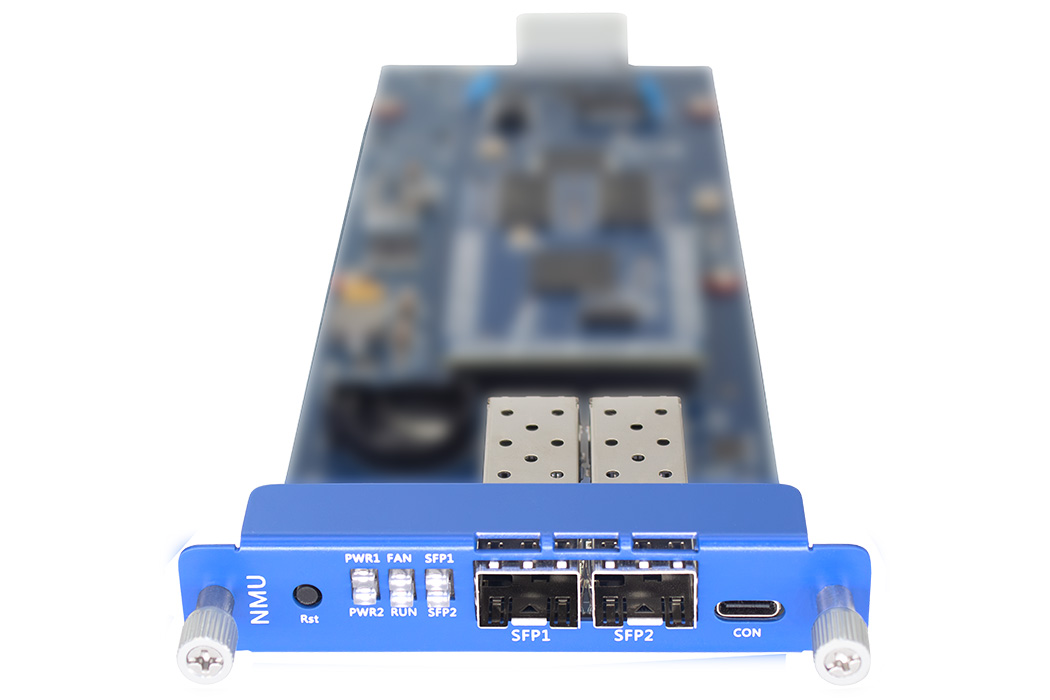

Scheda di controllo di gestione della rete DCI Box 400G FW8N

Caratteristiche del prodotto: Supporto massimo 16x100G per lato client, 8x200G o 4x400G per lato linea in trasmissione. Il massimo totale è 1,6 Tbps (3,2 Tbps in modalità bidirezionale) in un dispositivo 1U. Ottieni una maggiore capacità di trasferimento tramite stacking dei dispositivi. Massimo fino a 19,2 Tbps (200G*96ch@50GHz) o 25,6 Tbps (400G*64 75GHz o 400G*48 100GHz) Design modulare del telaio 1U, la scheda singola adotta un design hot-swap, supporta un aggiornamento fluido e può espandere o eliminare in modo flessibile i servizi in base alle esigenze. Doppia alimentazione, compatibile con alimentazione CA o CC DC-48V. Protocollo completo di gestione della rete: supporta WEB, SNMP, CLI, TLI e altre interfacce di gestione della rete. Supporta schede di gestione di rete doppie, funzione di rete 1+1.

caratteristiche del prodotto La scheda singola supporta la trasmissione coerente da 4*100G a 1*400G, che può realizzare una trasmissione lato linea 400G a canale singolo. La lunghezza d'onda è regolabile e supporta fino a 400G 75GHz * 64 onde o 400G*100Ghz 48 onde, 200G 50GHz * 96 onde. Con tecnologia di modulazione coerente flessibile: DP-16QAM, DP-8QAM, DP-QPSK. Molteplici tecnologie di correzione degli errori FEC: oFEC, CFEC, SCFEC, SDFEC. Supporta funzioni di accesso al servizio flessibili: 100GE, 100GE KR4, OTU4 e 100G FlexE. Supporta il monitoraggio perfetto delle prestazioni e le funzioni statistiche. Supporta statistiche sulle prestazioni Ethernet RMON, monitoraggio LLDP, monitoraggio del diagramma di costellazione, funzioni di rilevamento PRBS e ritardo DM, statistiche sulle prestazioni OTN PM e SM e altre funzioni. Supporta il monitoraggio in tempo reale della temperatura, della tensione, della corrente e del consumo energetico della scheda ad alta precisione. Il lato client supporta più tipi di interfaccia del modulo: 100GSR4/CWDM4/LR4/PSM4. Supporta la piattaforma di gestione della rete unificata, metodi di gestione della rete SNMP, CLI, Web, NMS (interfaccia grafica).

caratteristiche del prodotto La scheda supporta due canali di trasmissione coerente da 2*100G a 200G, consentendo la doppia trasmissione lato linea da 200G. Ha lunghezze d'onda regolabili e supporta un massimo di due canali di 200G con 75GHz * 64 onde o 200G con 100GHz * 48 onde. È dotato di tecnologie di modulazione coerente e flessibile: DP-16QAM, DP-8QAM, DP-QPSK. Incorpora varie tecnologie di correzione degli errori FEC: oFEC, CFEC, SCFEC, SDFEC. Supporta funzioni di accesso al servizio flessibili: 100GE, 100GE KR4, OTU4 e 100G FlexE. Fornisce un monitoraggio completo delle prestazioni e funzioni statistiche. Supporta statistiche sulle prestazioni Ethernet RMON, funzioni di ritardo DM e rilevamento PRBS e statistiche sulle prestazioni OTN PM e SM. Supporta il monitoraggio in tempo reale ad alta precisione della temperatura, della tensione, della corrente e del consumo energetico della scheda. Lato client, supporta vari tipi di interfaccia del modulo: 100GSR4/CWDM4/LR4/PSM4. Supporta una piattaforma di gestione della rete unificata con interfacce modello SNMP, CLI, Web, NMS (interfaccia grafica) e Netconf Yang.

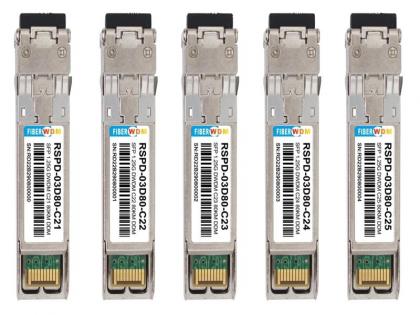

Modulo ricetrasmettitore ottico SFP da 1,25 G, supporta la trasmissione da 1,25 Gb/s a 200 km, funziona in soluzioni di connessione IDC ad alta velocità, switch di rete, PTN, OTN e così via. Caratteristiche: Collegamenti dati fino a 1,25 Gb/s Collegabile a caldo Connettore LC duplex Fino a 200 km su 9/125 μm SMF Trasmettitore DFBlaser RAFFREDDATO 1550nm Ricevitore APD Alimentatore singolo da +3,3 V Interfaccia di monitoraggio conforme a SFF-8472 Potenza massima <1,5 W Intervallo di temperatura di esercizio: commerciale: da 0°C a 70°C, industriale: da -40°C a +85°C Conforme a RoHS e senza piombo Applicazioni: Metropolitana/reti di accesso Ethernet 1000Base-EZX da 1,25 Gb/s 1 × canale in fibra Altri collegamenti ottici

Caratteristiche: Progettazione MUX/DEMUX a 4 corsie Griglia ITU da 100 GHz, trasmettitore EML DWDM in banda C, fotorilevatore APD Larghezza di banda fino a 11,2 Gbps per canale Larghezza di banda aggregata di > 40 Gbps Connettore LC duplex Conforme a 40G Ethernet IEEE802.3ba e 40GBASE-EZR4 Conforme a QSFP MSA Trasmissione fino a 100 km Conforme alle velocità dati QDR/DDR Infiniband Singola alimentazione +3.3V funzionante Funzioni diagnostiche digitali integrate Intervallo di temperatura da 0°C a 70°C Parte conforme RoHS Applicazioni: Da scaffale a scaffale Switch e router per data center Reti metropolitane Switch e router 40G BASE-EZR4

Caratteristiche Supporta l'accesso completo al fronthaul wireless e ad altri servizi, tenendo conto del fronthaul wireless, della linea privata e dei servizi a banda larga domestica, e massimizza il valore delle reti fronthaul; Massimizza il risparmio di fibra ottica: una fibra può trasportare 9 canali di servizi CPRI/eCPRI fronthaul 4G e 5G; Il lato locale è attivo e l'estremità remota è passiva, e la tecnologia WDM viene utilizzata per estendere il canale fisico di trasmissione puramente trasparente, senza introduzione di ritardi e jitter; Supporta la funzione di monitoraggio della potenza luminosa di ciascun canale, che è facile da manutenere e da individuare i guasti; Supporta la protezione 1:1 a livello ottico e il tempo di commutazione della protezione è inferiore a 20 ms, migliorando l'affidabilità della rete; La scheda con funzione di protezione dello strato ottico può essere selezionata in base allo scenario applicativo e supporta le funzioni hot-swap e power-off/power-on-hold per garantire che il dispositivo non influisca sul funzionamento del servizio in caso di spegnimento; Supporta SNMP, Web e altre interfacce grafiche di gestione della rete; L'apparecchiatura terminale locale supporta l'alimentazione attiva CA 220 V, CC -48 V opzionale e protezione dell'ingresso di alimentazione 1+1; Il metodo di installazione è flessibile, l'apparecchiatura dell'ufficio centrale supporta l'installazione su rack e l'installazione a parete, mentre l'apparecchiatura remota supporta l'installazione su rack, su palo e a parete, che è facile da installare e plug-and-play; Il dispositivo remoto per esterni soddisfa i requisiti dello standard IP67 e supporta il montaggio su palo e a parete.

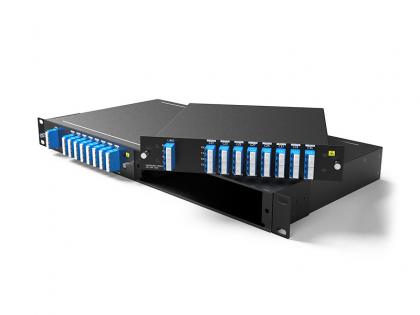

Il MUX DWDM O-BAND a fibra singola 4 canali (8 onde) è progettato da FIBERWDM, è un dispositivo DWDM totalmente passivo e supporta una bassa perdita di inserzione (porte con lunghezza d'onda

Caratteristiche: Collegamenti dati fino a 155 Mb/s Collegabile a caldo Connettore LC duplex Fino a 120 km su 9/125μm SMF Trasmettitore laser 1270nm~1610nm CWDM DFB Alimentatore singolo da +3,3 V Interfaccia di monitoraggio conforme a SFF-8472 Potenza massima <1W Intervallo di temperatura di esercizio industriale/esteso/commerciale: da -40°C a 85°C/da -5°C a 85°C/da -0°C a 70°C Versione disponibile Conforme a RoHS e senza piombo Applicazioni: SONET OC-3/SDH STM-1 Internet veloce Altri collegamenti ottici
