Convertitore multimediale esterno 10/100M, 1 switch porta RJ45 e 1 SFP

Caratteristiche funzionali

  • Porta RJ45 adattiva 10/100 Mbps
  • Una porta superiore è una porta in fibra SFP da 100 Mbps
  • Inversione automatica delle porte (Auto MDI/MDIX)
  • Modalità di controllo del flusso: il full duplex adotta lo standard IEEE 802.3x, l'half duplex adotta lo standard di contropressione
  • è conforme agli standard IEEE 802.310Base-T e IEEE 802.3u 100/1000Base-TX
  • Viene adottato il meccanismo di commutazione store-and-forward
  • Dettagli del prodotto

Serie di convertitori multimediali 10/100M


Convertitore serie 10/100

Il convertitore da 10/100BASE-TX a 100BASE-SX/LX serie 10/100M è progettato principalmente per gruppi di lavoro più ampi e con esigenze di larghezza di banda più elevate che richiedono l'espansione della rete Ethernet. Il 10/100M è dotato di un jack RJ45 e di un connettore in fibra ottica SC o SFP, che collega la rete 10/100BASE-TX alla rete 100BASE-SX/LX (fibra ottica). In modalità full duplex, il convertitore può estendere la distanza fino a 550 metri per la fibra multimodale e fino a 80 chilometri per la fibra monomodale. È pienamente compatibile con gli standard IEEE 802.3u e 802.3. Le procedure di installazione e funzionamento della serie 10/100M sono semplici e immediate. L'utente può monitorare facilmente lo stato operativo in tempo reale tramite una serie di LED situati nel pannello frontale


Convertitore multimediale 10/100M


Collegamento via cavo del convertitore serie 10/100M

Tipo di porta

Tipo di cavo

Massimo. Lunghezza

10/100BASE-T

Gatto. 5, 5E UTP, RJ-45

100 metri

100BASE-SX

Fibra multimodale da 850n (62,5/ 125μm)

220 metri

100BASE-SX

Fibra multimodale da 850 nm (50/125 μm)

550 metri

100BASE-LX

Fibra monomodale da 1310 nm (9/125 um)

10-100 km


Indicazione LED

Fare riferimento alla seguente tabella per l'indicazione LED del convertitore serie 10/100M

GUIDATO

Stato

Indicazione

POW

SU

L'alimentazione è accesa

FPL

SU

quando rileva il segnale ottico

SPENTO

quando non viene rilevato alcun segnale ottico

10/100

SU

La velocità TP è 1 00M

SPENTO

La velocità TP è 10M


FDX

SU

Piena velocità

SPENTO

metà velocità

FRX

Veloce

Dati in fibra

TRX

Veloce

Dati UTP


Specifiche del convertitore serie 10/100M

MODELLO

1、Serie 10/100M

2、Serie 10/100M

STANDARD

IEEE802.3u100BASE-T;

IEEE802.3u

100BASE-T;

IEEE802.3 100BASE-SX

IEEE802.3

100BASE-LX

INTERFACCIA

Parte RJ-45 x 1 (10/100 Mbps)

Connettore SC/SFP Porta fibra x 1 (100 Mbps)

TP

CONNESSIONI

10/100BASE-T: UTP Categoria 5, 5E

CONNESSIONI IN FIBRA

100BASE-SX: fibra multimodale da 62,5/ 125 µm o 50/ 125 µm, connettore SC/SFP

100BASE-LX:9 o

Fibra monomodale 10/125 µm, connettore SC/SFP

GUIDATO

INDICAZIONI

POW, FPL, 10/100, FDX, FRX, TRX

DISTANZA MASSIMA

550m~2km

10 km ~ 100 km

AMBIENTE

Temp. operativa: 0~+70°C

Temperatura di conservazione: -40~+85°C

Umiltà: 10~90% senza condensa

ENERGIA

5 V 1000 mA

PESO NETTO

650 g/paio

EMISSIONE

FCC Classe A, CE


Budget di potenza ottica tipico

Serie 10/100M

Connettore

SC

SC

SC

SC

SC

Lunghezza d'onda

850 nm

1310 nm

1310 nm

1310 nm

1550 nm

Tipico

550/220 metri

20Km

40Km

60Km

80-100Km

Ottico

energia

≥-12dBm

≥-14dBm

≥-11dBm

≥-6dBm

≥-5dBm

Sensibilità

≤-23dBm

≤-34dBm

≤-36dBm

≤-38dBm

≤-38dBm


Vuoi sapere su questo prodotto?

INVIA UN MESSAGGIO
lasciate un messaggio

Se .Sei interessato ai nostri prodotti e vuoi sapere più dettagli, ti preghiamo di lasciare un messaggio qui, ti risponderemo non appena saremo

prodotti correlati
10/100/1000M External Media Converter Convertitore multimediale esterno 10/100/1000M 1*Switch porta RJ45 e 1*SFP
Caratteristiche funzionali Porta RJ45 adattiva 10/100/1000 Mbps Una porta superiore è una porta in fibra SFP da 1000 Mbps Inversione automatica delle porte (Auto MDI/MDIX) Modalità di controllo del flusso: il full duplex adotta lo standard IEEE 802.3x, l'half duplex adotta lo standard di contropressione è conforme agli standard IEEE 802.310Base-T e IEEE 802.3u 100/1000Base-TX Viene adottato il meccanismo di commutazione store-and-forward Le velocità di linea sono disponibili nell'intervallo da 64 a 9000 lunghezze di frame
10/100/1000M External Media Converter Convertitore multimediale esterno 10/100/1000M 1 porta RJ45 e 1 porta SFP con interruttore adattatore di alimentazione da 100 ~ 260 V CA a CC 5 V
Caratteristiche funzionali Porta RJ45 adattiva 10/100/1000 Mbps Una porta superiore è una porta in fibra SFP da 1000 Mbps Inversione automatica delle porte (Auto MDI/MDIX) Modalità di controllo del flusso: il full duplex adotta lo standard IEEE 802.3x, l'half duplex adotta lo standard di contropressione è conforme agli standard IEEE 802.310Base-T e IEEE 802.3u 100/1000Base-TX Viene adottato il meccanismo di commutazione store-and-forward Le velocità di linea sono disponibili nell'intervallo da 64 a 9000 lunghezze di frame

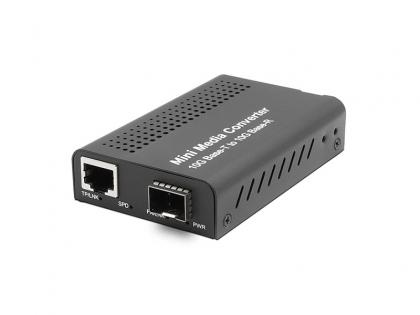

 10G Media Converter . Convertitore multimediale 10G
