Caratteristiche
Interfaccia ottica seriale QSFP-DD
QSFP-DD Conforme MSA
Protocollo di sostegno
Basso consumo energetico
Applicazioni
Specifiche DR4 OSFP 400G
400G, QSFP-DD, MPO12 APC, SMF 1310 nm, fino a 500 m.
Diagramma a blocchi funzionali
Descrizione generale
RQDD-400G-DR4 è un ricetrasmettitore DR4 Silicon Photonics 400G (4x100G). RQDD-400G-DR4 è un ricetrasmettitore ottico da 425 Gb/s completamente integrato per collegamenti SMF fino a 500 m. RQDD-400G-DR4 trasmette dati in conformità con la specifica dell'interfaccia ottica IEEE Std802.3-2018 Sezione 8 400GBASE-DR4. 400GBASE-DR4 specifica l'uso della modulazione di ampiezza dell'impulso a 4 livelli (PAM4) a 53,125 Gbaud operante su quattro canali paralleli con lunghezza d'onda nell'intervallo 1304,5-1317,5 nm. Il bit rate per corsia è 106,25 Gb/s, che produce una velocità dati aggregata di 425 Gb/s tramite PSM alle porte di trasmissione del connettore MPO-12. Le linee ottiche ricevute sono collegate in parallelo dalle porte del connettore MPO-12 di ricezione al PIN-PD integrato nel PIC (circuito integrato fotonico) per recuperare il PAM4 per l'interfacciamento con l'interfaccia elettrica tramite un amplificatore a transimpedenza (TIA) montato in superficie sul PIC.
Valutazioni massime assolute
| Parametro |
Simbolo |
minimo |
Massimo |
Unità |
| Temperatura di conservazione |
Ts |
-40 |
85 |
°C |
| Temperatura operativa della custodia |
Superiore |
0 |
70 |
|
| Umidità relativa di stoccaggio (senza condensa) |
RH |
- |
85 |
% |
| Tensione di alimentazione |
Vcc |
0 |
3.6 |
V |
| Soglia di danno al ricevitore, per corsia |
PRdmg |
|
5.0 |
dBm |
Condizioni Operative Raccomandate
| Parametro |
Simbolo |
minimo |
Massimo |
Unità |
| Temperatura della custodia operativa |
TC |
0 |
70 |
°C |
| Umidità relativa (senza condensa) |
RH |
5 |
85 |
% |
| Tensione di alimentazione |
Vcc |
-3.135 |
3.465 |
V |
| Corrente di alimentazione |
Icc |
|
3182 |
mA |
| Consumo energetico totale |
computer |
|
10.5 |
W |
| Velocità in bit |
BR |
|
425 |
Gbps |
Interfaccia ottica del trasmettitore
| Parametro |
Precisione |
Unità |
| Temperatura del ricetrasmettitore misurata internamente |
+/-3 |
℃ |
| Tensione di alimentazione del ricetrasmettitore misurata internamente |
+/-3 |
% |
| Corrente di polarizzazione Tx misurata |
+/-10 |
% |
| Potenza di uscita Tx misurata |
+/-3 |
dB |
| Potenza ottica media ricevuta Rx misurata |
+/-3 |
dB |
Interfaccia ottica del ricevitore
| Parametro |
Simbolo |
minimo |
Tipico |
Massimo |
Unità |
|
| Velocità dati per corsia |
BR |
|
53.125 |
|
GBd |
|
| Formato di modulazione |
|
PAM4 |
|
|||
| Lunghezza d'onda centrale |
λ |
1304.5 |
1311.0 |
1317,5 |
nm |
|
| Soglia di danno |
THD |
5 |
|
|
dBm |
|
| Potenza di ricezione media, ciascuna corsia |
|
-5.9 |
|
4.0 |
dBm |
|
| Potenza di ricezione media, ciascuna corsia |
|
-5.9 |
|
4.0 |
dBm |
|
| Riflettanza del ricevitore |
Rr |
|
|
-26 |
dB |
|
| Sensibilità del ricevitore, ciascuna corsia1 |
SEN |
Massimo(-3,9, SECQ-5,3) |
dBm |
|||
| Sensibilità del ricevitore stressata, ciascuna corsia |
SRS |
|
|
-1.9 |
dBm |
|
| Rx LOS |
LOS Asserzione |
|
-15 |
|
-7.9 |
dBm |
| LOS De-asserzione |
|
|
|
-7,5 |
dBm |
|
| Isteresi LOS |
|
0,5 |
|
|
dB |
|
Nota:
1. La sensibilità del ricevitore è informativa ed è definita per un trasmettitore con un valore SECQ. Misurato con segnale di test di conformità su TP3 per BER = 2,4E-4 Pre-FEC.
Caratteristiche di ingresso del modulo
| Parametro |
minimo |
Tipico |
Massimo |
Unità |
| Tensione di alimentazione |
3.135 |
|
3.465 |
V |
| Impedenza differenziale di ingresso |
90 |
100 |
110 |
Ω |
| Oscillazione differenziale dell'input dei dati |
|
|
880 |
mVpp |
| Oscillazione differenziale dell'uscita dati |
|
|
900 |
mVpp |
| Tasso di errore bit |
|
|
2.4E-4 |
|
| Livello logico di ingresso alto |
2 |
|
Vcc |
V |
| Livello logico di ingresso basso |
0 |
|
0,8 |
V |
| Livello logico di uscita alto |
Vcc-0,5 |
|
Vcc |
V |
| Livello logico di uscita basso |
0 |
|
0.4 |
V |
Precisione del monitor diagnostico digitale
Le seguenti caratteristiche sono definite in base alle condizioni operative consigliate.
| Parametro |
Precisione |
Unità |
| Temperatura del ricetrasmettitore misurata internamente |
+/-3 |
℃ |
| Tensione di alimentazione del ricetrasmettitore misurata internamente |
+/-3 |
% |
| Corrente di polarizzazione Tx misurata |
+/-10 |
% |
| Potenza di uscita Tx misurata |
+/-3 |
dB |
| Potenza ottica media ricevuta Rx misurata |
+/-3 |
dB |
Dimensioni della confezione
informazioni sull'ordine
Tag correlati :
Vuoi sapere su questo prodotto?
Se .Sei interessato ai nostri prodotti e vuoi sapere più dettagli, ti preghiamo di lasciare un messaggio qui, ti risponderemo non appena saremo

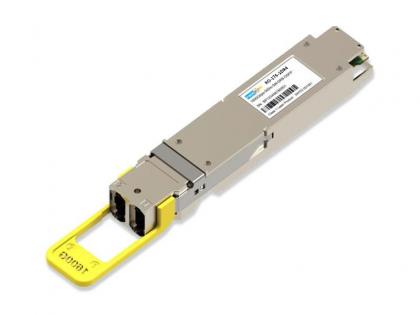

1.6T OSFP224 DR8光收發器

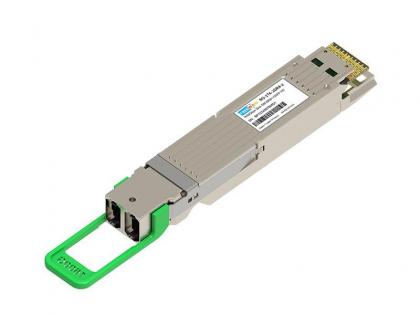

1.6T OSFP-XD DR8+光收發器
