Il MUX/DEMUX DWDM a 4 canali (8 onde) con filtro blu e rosso (R/B) è utilizzato in coppia, progettato da FIBERWDM; sul lato A le onde sono: RX da C21 a C24, TX da C45 a C48; sul lato B le onde sono: RX da C45 a C48, TX da C21 a C24. Insieme agli amplificatori DWDM e al dispositivo DCM, il sistema di trasferimento DWDM a 4 canali può supportare una trasmissione a lunga distanza in una fibra.
È progettato come plug-in LGX box, quindi può essere inserito nel rack 1U a 4 slot; la capacità massima supporta 4*4 canali nel sistema.
Fibra singola 4CH 8 onde DWDM MUX/DEMUX, con porta EXP e filtro R/B LC/UPC, LGX Box e 4 slot 1U Rack
Il MUX/DEMUX DWDM a 4 canali (8 onde) con filtro blu e rosso (R/B) è utilizzato in coppia, progettato da FIBERWDM; sul lato A le onde sono: RX da C21 a C24, TX da C45 a C48; sul lato B le onde sono: RX da C45 a C48, TX da C21 a C24. Insieme agli amplificatori DWDM e al dispositivo DCM, il sistema di trasferimento DWDM a 4 canali può supportare una trasmissione a lunga distanza in una fibra.
È progettato come plug-in LGX box, quindi può essere inserito nel rack 1U a 4 slot; la capacità massima supporta 4*4 canali nel sistema.
Pannello del prodotto

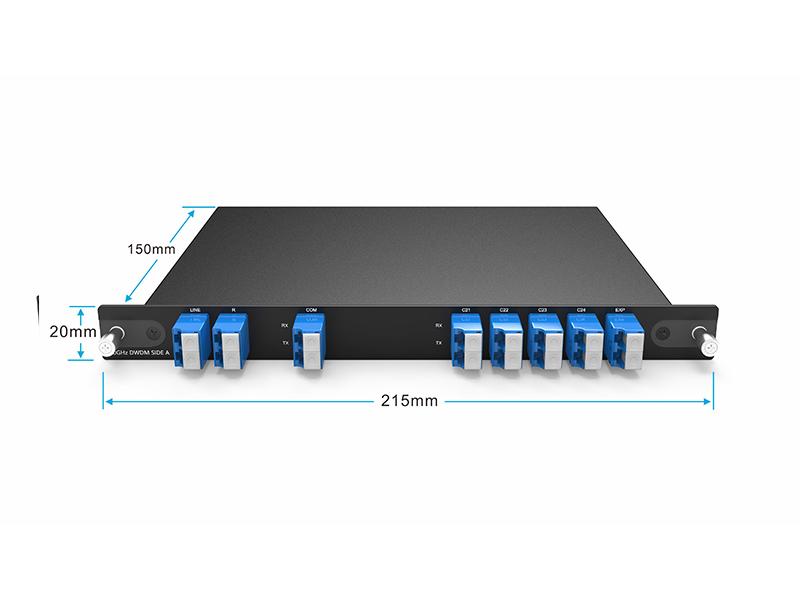

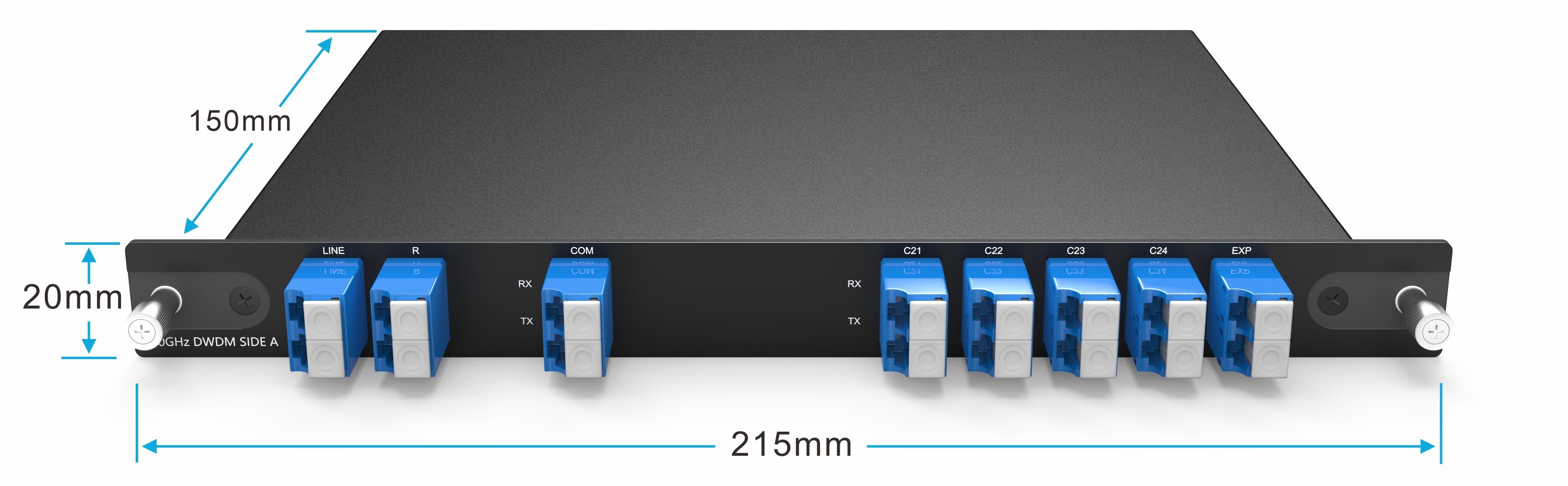

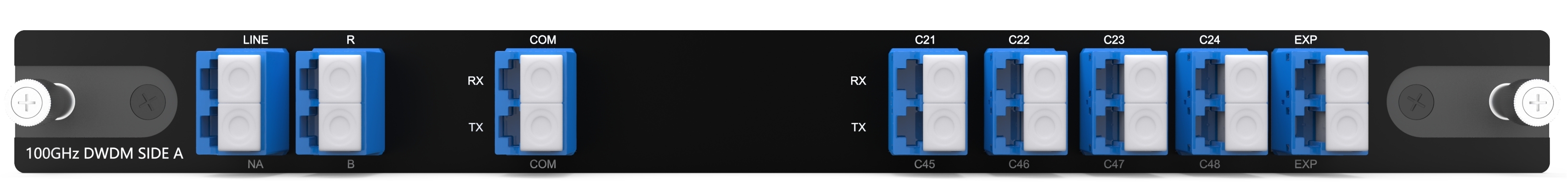

4CH DWDM MUX/DEMUX Fibra singola lato A

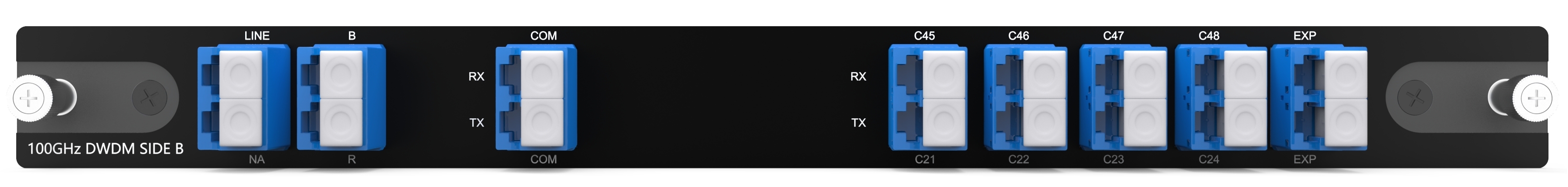

4CH DWDM MUX/DEMUX Fibra singola lato B

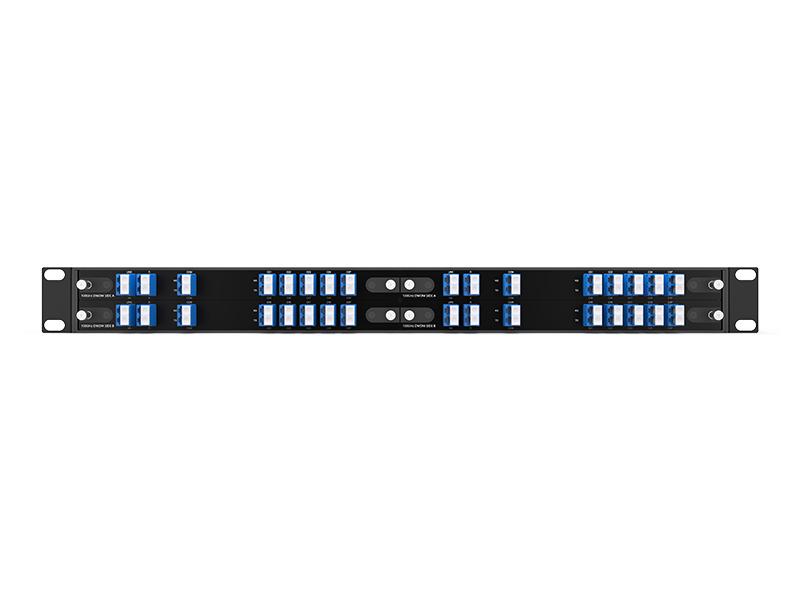

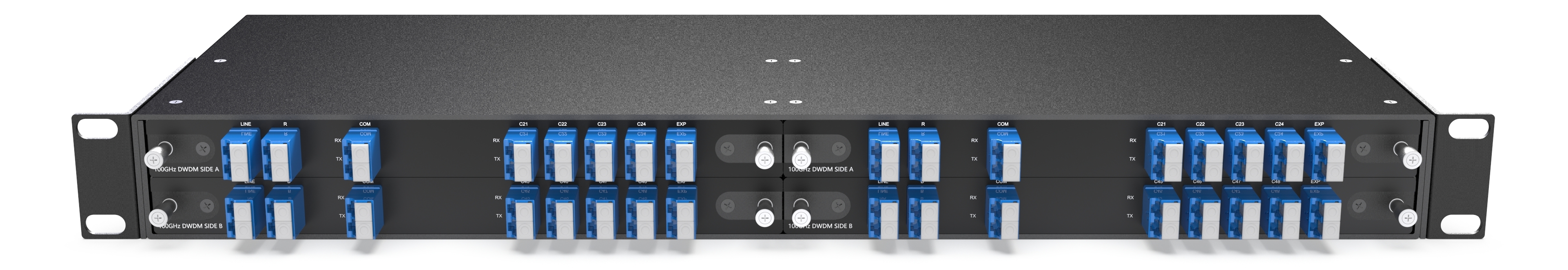

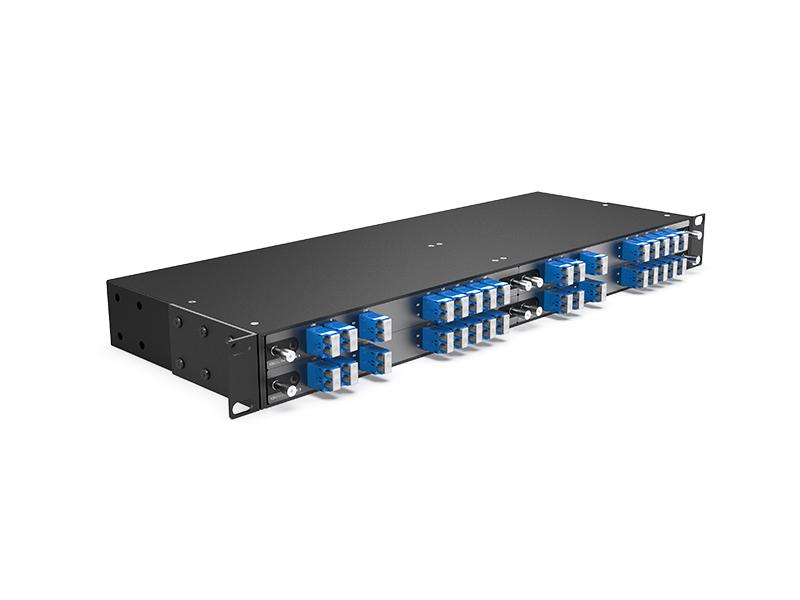

Rack 1U a 4 slot
Porta di espansione per futuri aumenti di larghezza di banda: consente di aumentare la capacità della rete collegandola alla porta di linea di un altro DWDM MUX/DEMUX che supporta diverse lunghezze d'onda, senza la necessità di installare o noleggiare fibre aggiuntive.
Collegamento di linea
Trasmissione in fibra singola DWDM MUX/DEMUX a 4 canali
Il MUX/DEMUX DWDM a 4 canali supporta 4 canali differenziali in una fibra ottica per la trasmissione punto-punto.
Funziona nei settori Broadcast e TV, IDC, finanza, pubblica amministrazione, cloud, dati di grandi dimensioni e altri ancora.
Specifiche del prodotto
|
lunghezza d'onda |
4 canali 8 onde C21-C24/C45-C48 |
Spaziatura dei canali |
100 GHz (0,8 nm) |
|
Banda passante del canale |
±0,11 nm |
Tecnologia |
TFF (filtro a film sottile) |
|
Perdita di inserzione |
≤ 2,4 dB |
Perdita di collegamento |
≤ 3,5 dB |
|
Perdita di ritorno |
≥ 45 dB |
Direttività |
≥ 45 dB |
|
Dispersione della modalità di polarizzazione |
≤ 0,1 ps |
Perdita dipendente dalla polarizzazione |
≤ 0,3 dB |
|
Isolamento del canale |
Adiacente ≥30dB
|
Temperatura |
Funzionamento da -40 a 85°C Conservazione da -40 a 85°C |
|
Perdita di inserzione @R/B |
PASSA:≤ 0,6 dB Riflessione: ≤0,8 dB |
Isolamento@R/B |
PASSA:≥ 30dB Riflette: ≥15 dB |
|
Peso netto |
Scatola LGX: 0,5 kg Rack 1U a 4 slot: 1,5 kg |
Dimensioni (AxLxP) |

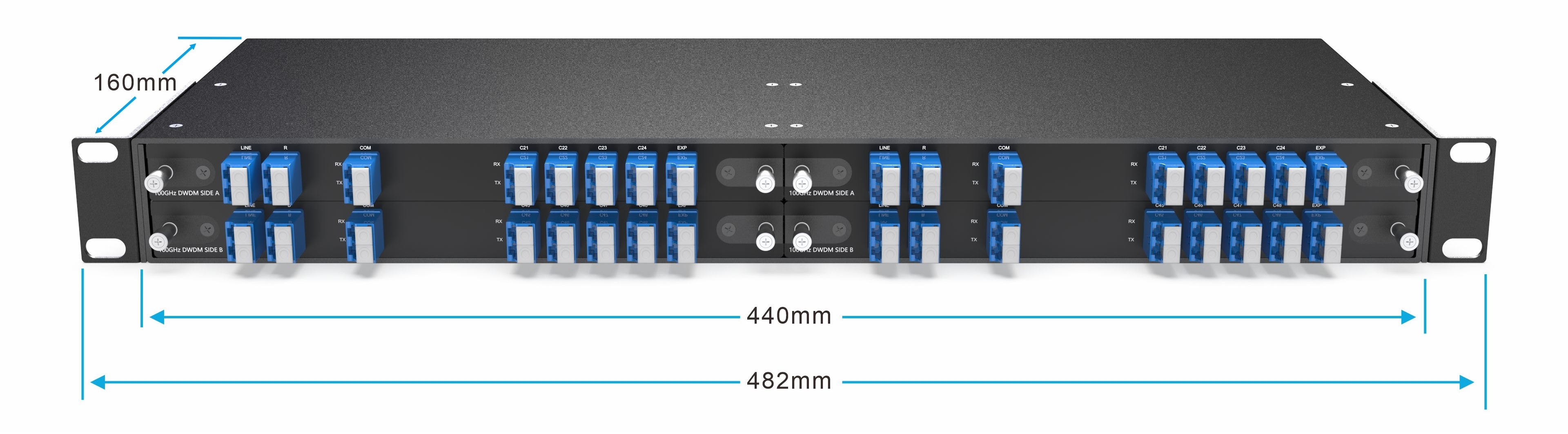

Scatola LGX: 20*215*150mm Rack 1U: 44*440*230mm |
Nota: specificato con connettori.
Informazioni sul pacchetto

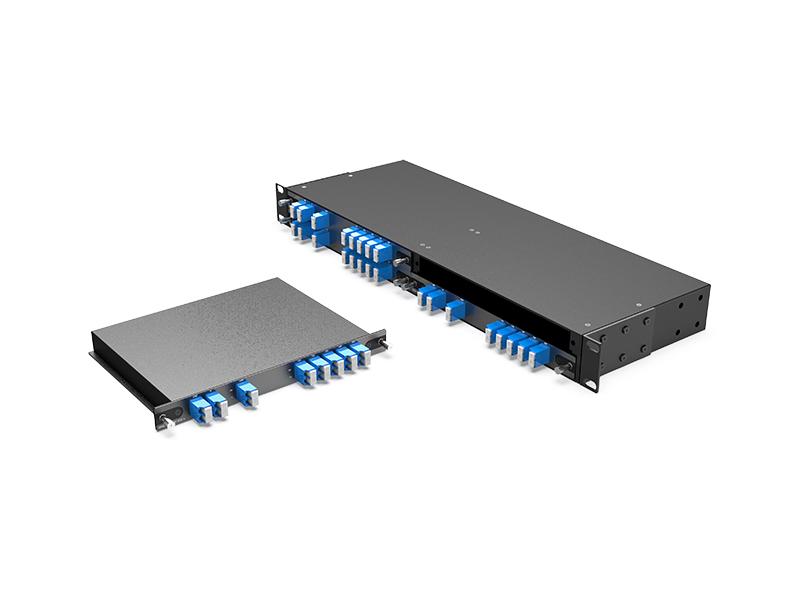

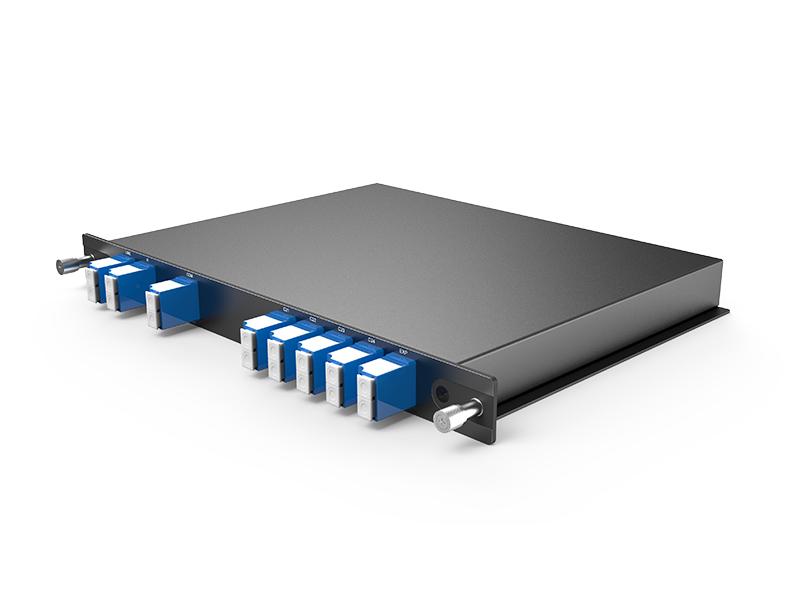

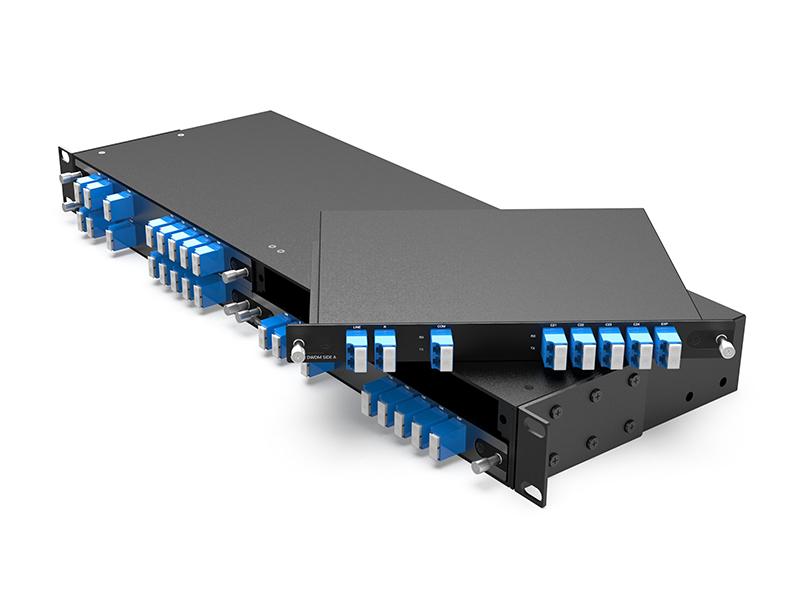

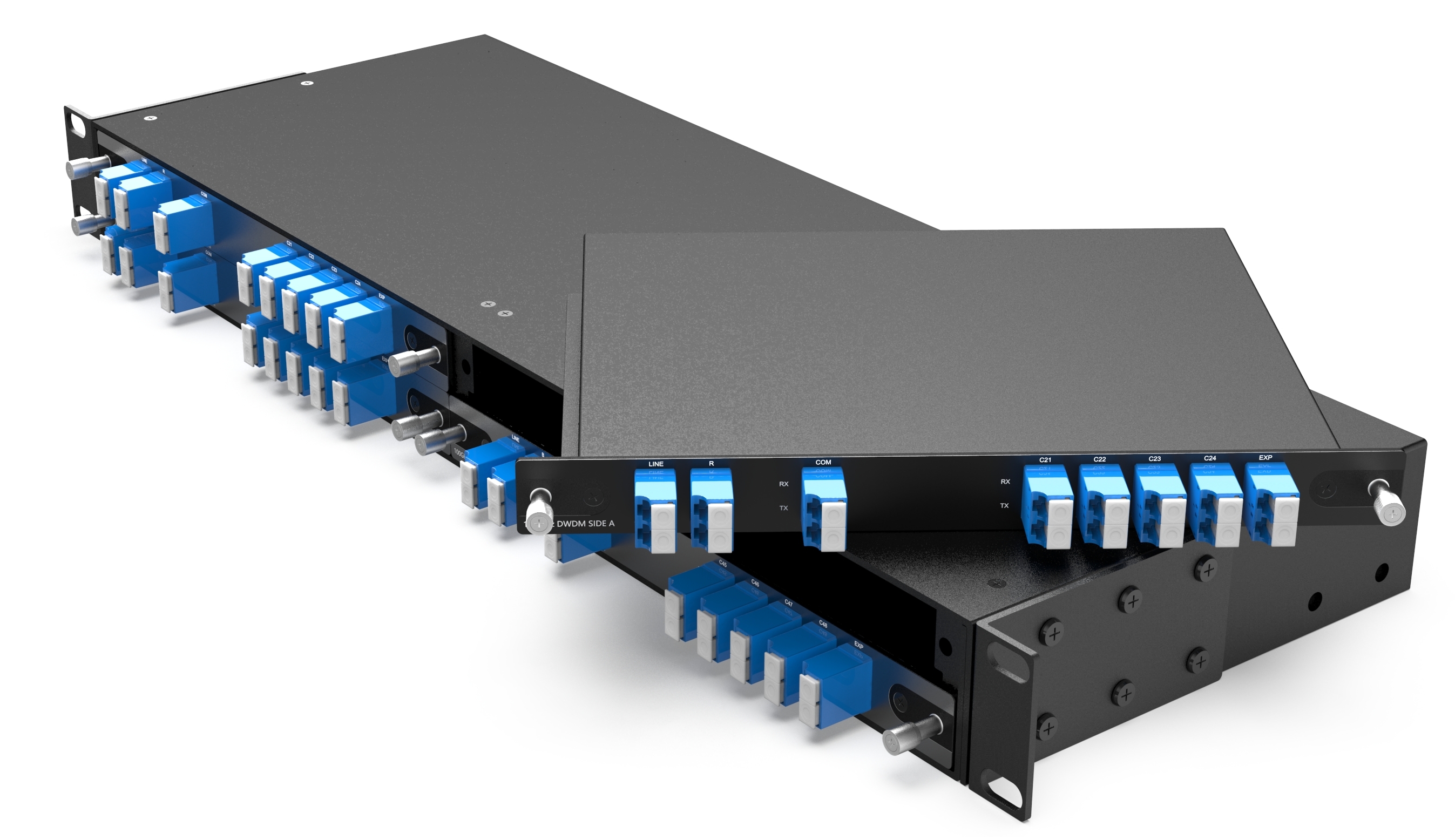

LGX BOX Plug in Rack 1U a 4 slot

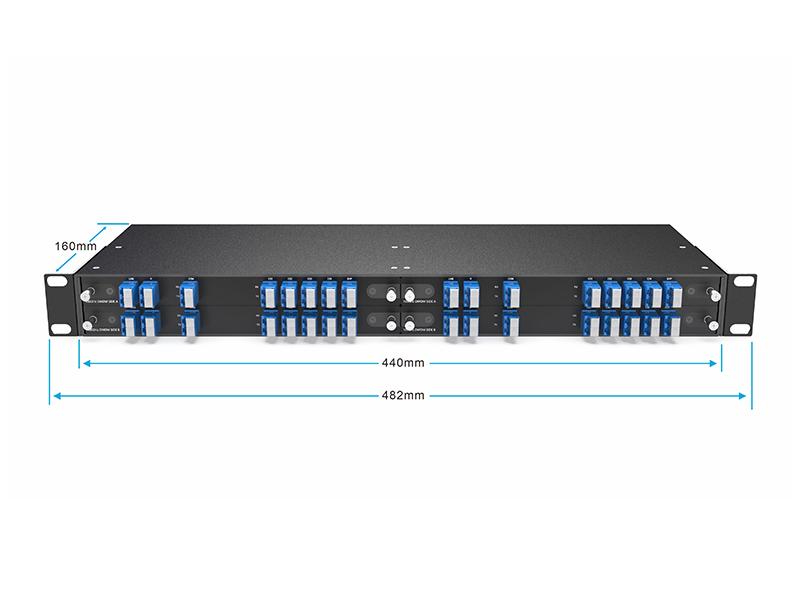

Rack 1U a 4 slot per LGX BOX
Informazioni sull'ordine
|
Numero di prodotto |
Descrizione del prodotto |
|
Codice articolo: DM4-LGX01-C2148-RB-A |
DWDM MUX//DEMUX 4CH 8 onde (RX C21-C24/TX C45-C48) con porta EXP e filtro RB, fibra singola, LC/UPC, box LGX plug-in 20*215*150 mm, lato A |
|
Codice articolo DD4-LGX01-C2148-RB-B |
DWDM MUX/DEMUX 4CH 8 onde (RX C45-C48/TX C21-C24) con porta EXP e filtro RB, fibra singola, LC/UPC, box LGX plug-in 20*215*150 mm, lato B |
|
1U-4LGX02 |
Rack 19" pollici 1U con 4 slot per box LGX plug-in, 440*160*44mm |
Nota: supportiamo progetti personalizzati, contattateci via e-mail.
