PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector .
Fotodiodo WDM PWDM PD TX1550 RX 1310/1490nm Fotodiodo WDM PWDM PD TX1550 RX 1310/1490nm Fotodiodo WDM PWDM PD TX1550 RX 1310/1490nm Fotodiodo WDM PWDM PD TX1550 RX 1310/1490nm

Fotodiodo WDM PWDM PD TX1550 RX 1310/1490nm

FW-PWPD-025/R13T15-PD-09-025 è un dispositivo fotorilevatore integrato con divisione di lunghezza d'onda FWDM. Il modulo accoppia e incapsula simultaneamente i segnali ottici provenienti dalla porta di trasmissione (1550 nm) e dalla porta di riflessione (1310/1490 nm) del componente FWDM in fotorilevatori (PD) ad alta responsività, consentendo il rilevamento fotoelettrico indipendente per tre canali di lunghezza d'onda con un singolo ingresso in fibra.



Caratterizzato da un design compatto in package ermetico, questo dispositivo integra in modo elevato le funzioni di multiplexing a divisione di lunghezza d'onda e fotorilevamento. Semplifica notevolmente il percorso ottico del sistema e riduce le dimensioni complessive dell'apparecchiatura, rendendolo un candidato ideale per il monitoraggio di reti PON, il monitoraggio della potenza ottica (OPM), il monitoraggio dei canali nei sistemi WDM e altre applicazioni.

Richiedi informazioni ora Scaricamento
  • Dettagli del prodotto

PWDM PD TX1550 RX 1310/1490nm WDM fotorilevatore



FW-PWPD-025/R13T15-PD-09-025



FW-PWPD-025/R13T15-PD-09-025 è un dispositivo fotorilevatore integrato a divisione di lunghezza d'onda FWDM. Il modulo accoppia e incapsula contemporaneamente i segnali ottici provenienti dalla porta di trasmissione (1550 nm) e dalla porta di riflessione (1310/1490 nm) del componente FWDM in fotorilevatori (PD) ad alta responsività, consentendo il rilevamento fotoelettrico indipendente per tre canali di lunghezza d'onda con un singolo ingresso in fibra.



Adottando un design compatto in contenitore ermetico, questo dispositivo integra fortemente le funzioni di multiplexing a divisione di lunghezza d'onda e fotorilevamento. Semplifica notevolmente il percorso ottico del sistema e riduce le dimensioni complessive dell'apparecchiatura, rendendolo un candidato ideale per il monitoraggio di reti PON, il monitoraggio della potenza ottica (OPM), il monitoraggio dei canali nei sistemi WDM e altre applicazioni.



Caratteristiche del prodotto



  • Alta isolamento: il filtro FWDM garantisce un basso crosstalk tra i canali.
  • Alta affidabilità: confezionamento ermetico, conforme ai requisiti di affidabilità di Telcordia GR-468.
  • Alta responsività: adotta un chip fotorilevatore InGaAs ad alta sensibilità.
  • Bassa corrente di buio e basso rumore: garantisce la precisione di rilevamento per segnali ottici deboli.
  • Pacchetto in miniatura: struttura compatta per una facile integrazione nel sistema.



Applicazioni del prodotto



  • Monitoraggio della potenza ottica online per reti FTTx / PON (EPON / GPON)
  • Rilevamento del segnale per terminale di linea ottica (OLT) e unità di rete ottica (ONU)
  • Monitoraggio della potenza dei canali nei sistemi WDM (Wavelength Division Multiplexing)
  • Rilevamento della potenza ottica di ingresso / uscita degli amplificatori ottici (EDFA)
  • Strumenti di test ottico e sistemi di rilevamento ottico



Caratteristiche ottiche ed elettriche



Parametro Unità Valore Note
Min Tipo Max
Lunghezza d'onda operativa λ1 nm 1260 1310 1360 Riflessione
λ2 1480 1490 1500
λ3 1520 1550 1610 Trasmissione
WDM Perdita di inserzione COM→R @λ1﹠λ2 dB   0.5
Isolamento COM→R @λ3 15 22
COM→T@λ1&λ2 30 35   1550nm
PD Responsività Trasmissione A/W 0.85 0.9   1310nm

Riflessione 0.85 0.9 2
Potenza di saturazione Ps mW
Corrente diretta If mA   2 0.2
Connettore Perdita di inserzione dB     0.2 LC/PC
PDL dB
Perdita di ritorno dB   40
Dimensioni mm       Vedi la figura sotto



Condizioni operative e di stoccaggio



Parametro Caratteristiche Unità
Temperatura operativa -40 ~ +80 °C
Umidità operativa 5~85 %RH
Temperatura di stoccaggio -40 ~ +80 °C
Umidità di stoccaggio 5~85 %RH

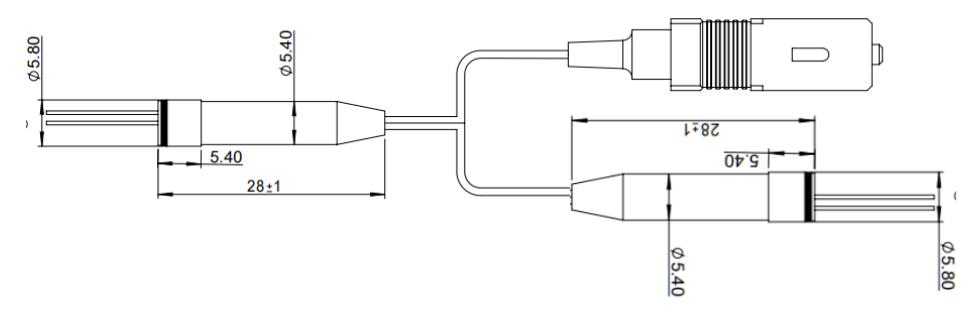

Disegno della struttura meccanica



Le fibre sono in Hytrel da 0,9 mm, disponibili in colore bianco e rosso o in colori specificati dal cliente. La lunghezza della fibra è L±10 mm. Tutti i componenti sono conformi a RoHS.



PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector

PWDM PD TX1550 RX 1310/1490nm WDM Photo-Detector













Informazioni per l'ordine



PN Specifiche
FW-PWPD-025/R13T15-PD-09-025LCU PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , LC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025SCU PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , SC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025FCU PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , FC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025LCA PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , LC/APC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025SCA PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , SC/APC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025FCA PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , FC/APC,0.9MM 0.25M FIBER
