Optical Line Protection (OLP) .
Protezione della linea ottica (OLP) Protezione della linea ottica (OLP) Protezione della linea ottica (OLP)

Protezione della linea ottica (OLP)

Caratteristiche del prodotto



  • Supporta la protezione della linea ottica sia per fibra monodiametro (monomodale) che multimodale
  • Supporta modalità di protezione bidirezionale a doppia fibra e bidirezionale a singola fibra.
  • Supporta le modalità di protezione 1+1 (doppio trasmettitore e doppio ricevitore) e 1:1 (selezione del trasmettitore e selezione del ricevitore).
  • Ampio intervallo di monitoraggio della potenza ottica: da -50dBm a +25dBm.
  • Tempo di commutazione della protezione del percorso ottico breve:
  • Supporta il controllo locale e remoto.
  • Supporta la piattaforma di gestione di rete unificata basata su SNMP. Include CLI (telnet e console), Web e NetView (interfaccia grafica).
Richiedi informazioni ora Scaricamento
  • Dettagli del prodotto

Protezione della linea ottica (OLP) FW6OLP



La scheda di protezione ottica OLP è un sistema di protezione sviluppato da FIBERWDM per il backup di linee in fibra ottica. Adotta moduli di commutazione automatica ottica avanzati ed è un dispositivo ottico utilizzato per la commutazione del percorso ottico primario e di backup nel campo della comunicazione in fibra ottica. Può identificare automaticamente lo stato del segnale dei percorsi ottici del sistema primario e di backup ed eseguire la commutazione istantanea del percorso ottico per garantire il normale funzionamento del cavo ottico primario in caso di ostruzione completa, migliorando così la qualità del servizio del fornitore di servizi. La scheda di protezione della linea ottica OLP è ampiamente utilizzata nella protezione primaria e di backup di varie linee di tronco e nelle reti che richiedono varie commutazioni di percorso ottico. I suoi vantaggi risiedono nell'utilizzazione diretta dei segnali ottici nella linea ottica, nelle dimensioni compatte e nel rapporto costo-efficacia, che la rendono ampiamente utilizzata in vari campi di trasmissione ottica.



Introduzione al prodotto

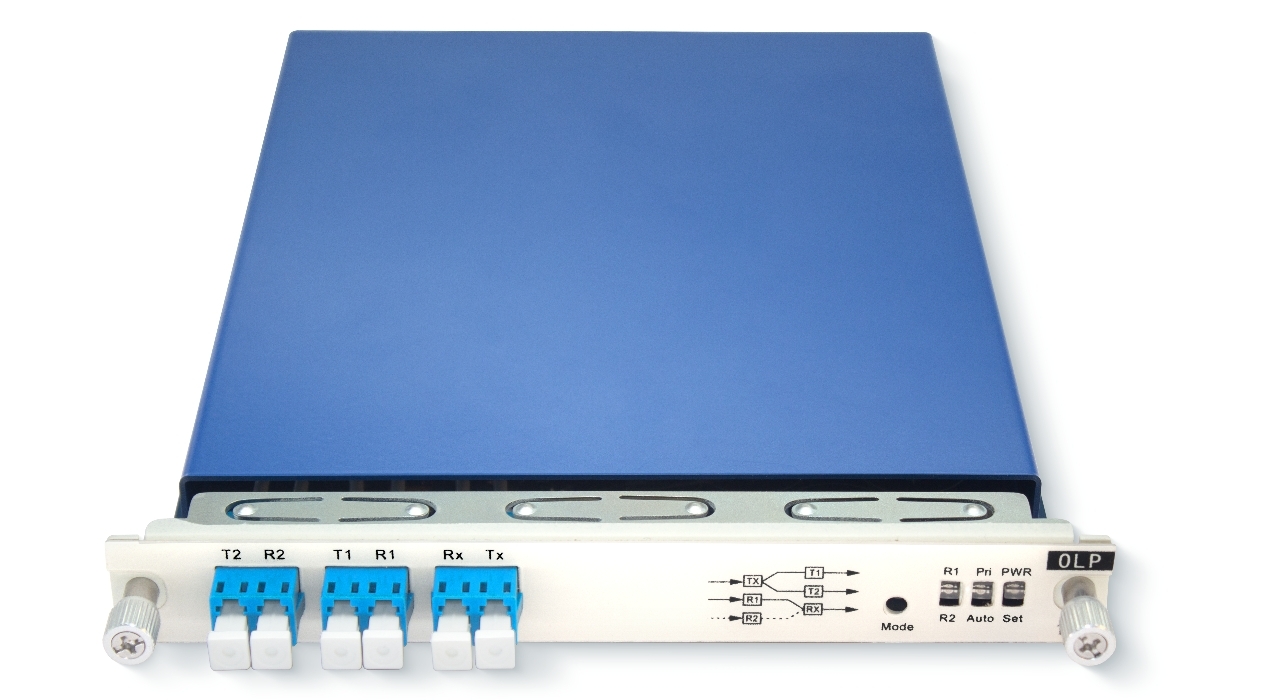

Figura 1: Scheda di protezione ottica OLP





Specifiche del prodotto



Parametri

Specifiche

Intervallo di lunghezze d'onda

1310±50nm e 1550±50nm

Rilevamento dell'intervallo di potenza ottica

Tx

+25dBm~50dBm

Rx

+10dBm~-50dBm

Perdita di inserzione

Protezione 1+1

Estremità del trasmettitore

≤4.0dB

Estremità del ricevitore

≤1.5dB

Protezione 1:1

≤1,5 dB

Accuratezza della misura della potenza ottica

≤0,5 dB (+20 dBm ~ -50 dBm)

≤1,0 dB (-40 dBm ~ -50 dBm)

Risoluzione della potenza ottica

≤0,01 dB

Perdite dipendenti dalla lunghezza d'onda

≤0,25 dB

Perdite dipendenti dalla polarizzazione

≤0,1 dB

Tempo di commutazione

≤20 ms

Perdita di ritorno

≥45 dB

Diafonia

≥55 dB

Gestione di rete

NetView, Web

Dimensioni della scheda

156 (L) × 20 (A) × 225 (P) (mm)

Ambiente

Requisito

Temperatura di esercizio

-10℃~50℃

Temperatura di stoccaggio

-40℃~80℃

Umidità relativa

5%~95% (senza condensa)

Conformità alla sicurezza e compatibilità elettromagnetica (EMC)

Standard FCC, UL, CE, TUV, CSA

Consumo energetico





Informazioni per l'ordine



Codice articolo

Specifiche

FW6OLPA

Scheda OLP, protezione linea ottica 1+1 LC/UPC, doppia fibra utilizzata nella serie FW6600, occupa uno slot

FW6OLPB

Scheda OLP, protezione linea ottica 1:1 LC/UPC, doppia fibra utilizzata nella serie FW6600, occupa uno slot

FW6OLPABD

Scheda OLP, protezione linea ottica 1+1 LC/UPC, bidirezionale utilizzata nella serie FW6600, occupa uno slot
