Nel campo delle comunicazioni moderne,
cavi in fibra ottica
Sono diventati il principale vettore di trasmissione di informazioni grazie alle loro eccellenti prestazioni. Rispetto ai tradizionali cavi in rame, i loro vantaggi in termini di velocità, larghezza di banda e affidabilità sono insostituibili e stanno cambiando profondamente la comunicazione e lo stile di vita delle persone. Questo articolo approfondirà gli aspetti chiave dei cavi in fibra ottica, tra cui la loro definizione, il principio di funzionamento, le tipologie, i metodi di selezione, l'installazione e la manutenzione.
I. Definizione e principio di funzionamento
Cos'è un cavo in fibra ottica?

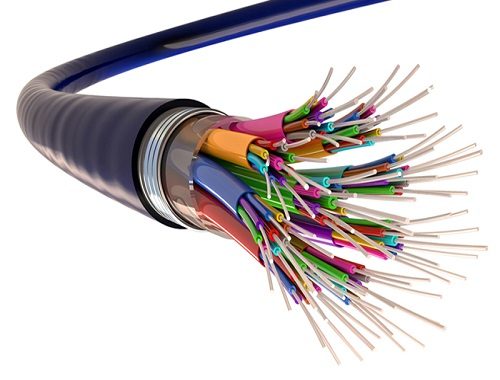

Un cavo in fibra ottica è un mezzo di trasmissione costituito da sottili fibre ottiche di vetro o di plastica come nucleo, ricoperte da uno strato protettivo, in grado di trasmettere in modo efficiente segnali ottici.
Principio di funzionamento
I cavi in fibra ottica funzionano in base al principio della riflessione interna totale della luce: l'indice di rifrazione del nucleo è superiore a quello del rivestimento. Quando un segnale ottico entra con un angolo maggiore dell'angolo critico, subisce una riflessione totale continua all'interfaccia e si propaga lungo il nucleo. All'estremità trasmittente, i segnali elettrici vengono convertiti in segnali ottici in ingresso, e all'estremità ricevente vengono riconvertiti in segnali elettrici, ottenendo una trasmissione ad alta velocità con basse perdite e anti-interferenza.

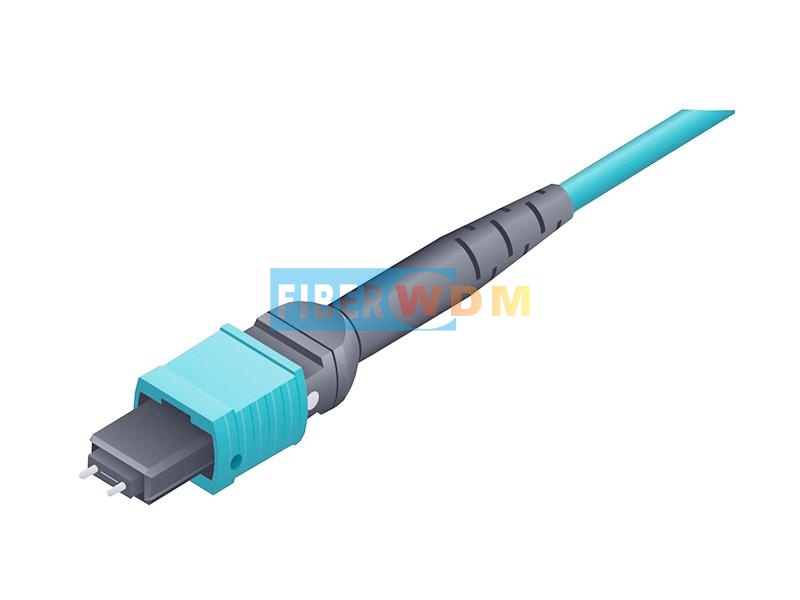

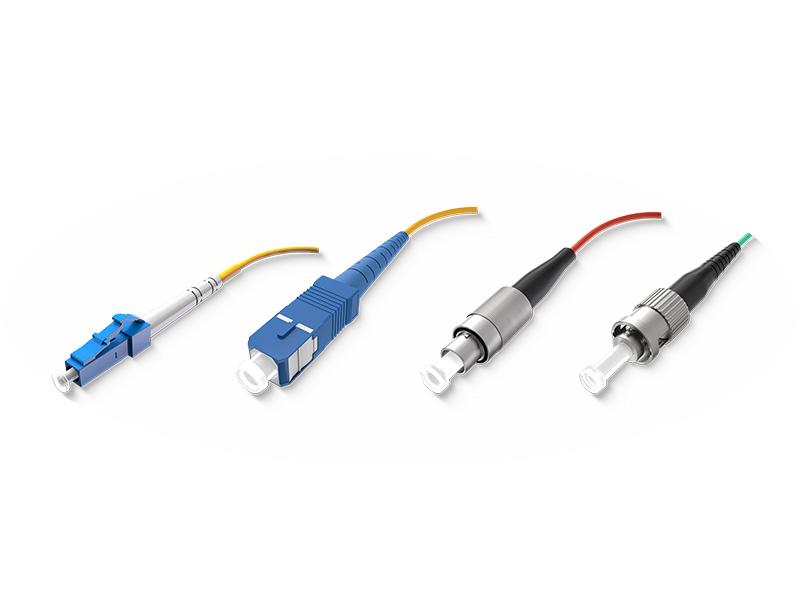

I tipi di connettori più comuni includono SC, LC, ST e MTP/MPO, ecc. Ognuno di essi presenta caratteristiche specifiche in termini di perdita di inserzione, difficoltà di installazione e durata. La selezione dovrebbe basarsi su scenari applicativi specifici per garantire la qualità del segnale e le prestazioni della rete.
II. Tipi principali
Fibra monomodale
Il diametro del nucleo è di 8-10 μm, consentendo la trasmissione di una sola modalità luminosa. Presenta perdite estremamente basse, lunghe distanze di trasmissione e un'ampia larghezza di banda, ideale per comunicazioni ad alta velocità su lunghe distanze. Suddiviso in OS1 (per interni) e OS2 (per esterni e a lunga distanza), viene utilizzato nelle telecomunicazioni a lunga distanza, nell'interconnessione di data center, ecc.
Fibra multimodale
Il diametro del nucleo è di 50-62,5 μm, consentendo la trasmissione simultanea di più modalità di luce. A causa della dispersione modale, la distanza di trasmissione e la larghezza di banda sono limitate, il che ne rende il dispositivo adatto a scenari a breve distanza. Viene utilizzato principalmente nelle reti locali di edifici per uffici e campus. I modelli OM3 e OM4 sono compatibili con protocolli ad alta larghezza di banda come Ethernet.
III. Metodi di selezione
Sono necessarie considerazioni di ampio respiro:
-
Distanza di trasmissione e larghezza di banda: per lunghe distanze e larghezza di banda elevata, è preferibile la modalità singola; per brevi distanze e larghezza di banda media, è più economica la modalità multipla.
-
Condizioni ambientali: per l'uso all'aperto, scegliere tipi resistenti alle intemperie e all'umidità; in ambienti elettromagnetici intensi, potrebbero essere necessari cavi armati.
-
Costi e compatibilità: la tecnologia monomodale ha un costo iniziale elevato, ma offre ottime prestazioni a lungo termine; la tecnologia multimodale ha costi di implementazione ridotti. È necessario adattare i tipi di connettori e i metodi di giunzione delle apparecchiature esistenti.
La larghezza di banda determina la capacità di trasmissione dati per unità di tempo. Nella scelta, è necessario combinare i requisiti dell'applicazione per garantire il funzionamento efficiente del sistema.
IV. Competenze di installazione e manutenzione
Installazione: buone pratiche
-
Seguire scrupolosamente le specifiche e mantenere il raggio di curvatura minimo per evitare curvature eccessive.
-
Pianificare ragionevolmente il percorso e aggiungere dispositivi di protezione per prevenire tensioni e danni ambientali.
-
Durante l'installazione, eseguire più test per verificare la presenza di problemi di elevata attenuazione e riflessione, nonché pulire e maneggiare i connettori.
-
Registrare informazioni quali il percorso e la posizione dei giunti per una comoda manutenzione successiva.
Abilità di manutenzione
-
Utilizzare regolarmente apparecchiature professionali per rilevare la perdita del segnale e l'integrità del sistema.
-
Pulire i connettori secondo una programmazione fissa, utilizzando strumenti e metodi di pulizia speciali e testarli dopo la pulizia per garantirne l'efficacia.
-
I registri dettagliati degli interventi di manutenzione, inclusi i risultati dei test e i tempi di pulizia, aiutano a valutare lo stato della rete e a prevedere le esigenze di manutenzione, riducendo i costi operativi e del ciclo di vita.
L'importanza dei cavi in fibra ottica è evidente, in quanto pietra angolare delle comunicazioni moderne.
