40ch DWDM MUX Demux carta

  • IL <3.5DB , 100 GHz DWDM AAWG tecnologia
  • Multiplexing di 40 canali su una rete di fibre scure
  • Completamente compatibile con tutti ITU-T 1G / 10G / 25G / 40G / 100g DWDM ottica
  • supporto metropolitana, regionale e lungo raggio DWDM reti

  • Dettagli del prodotto

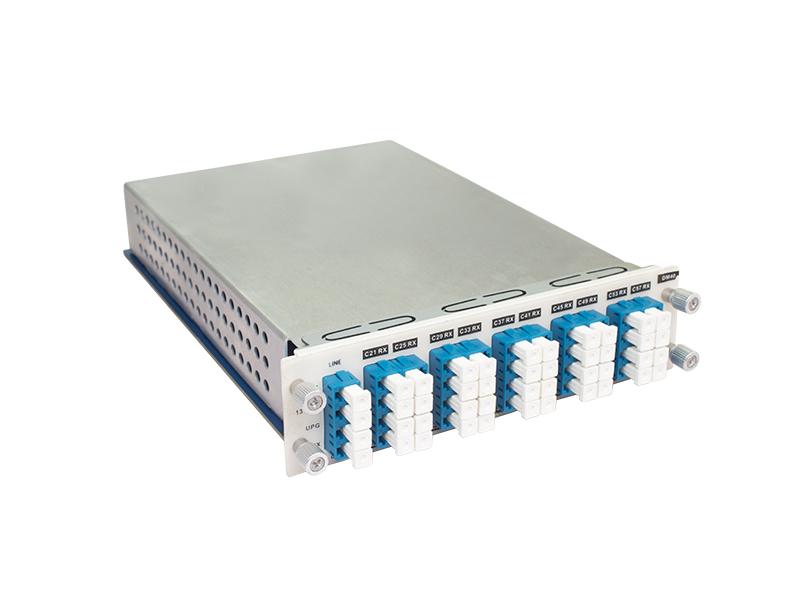

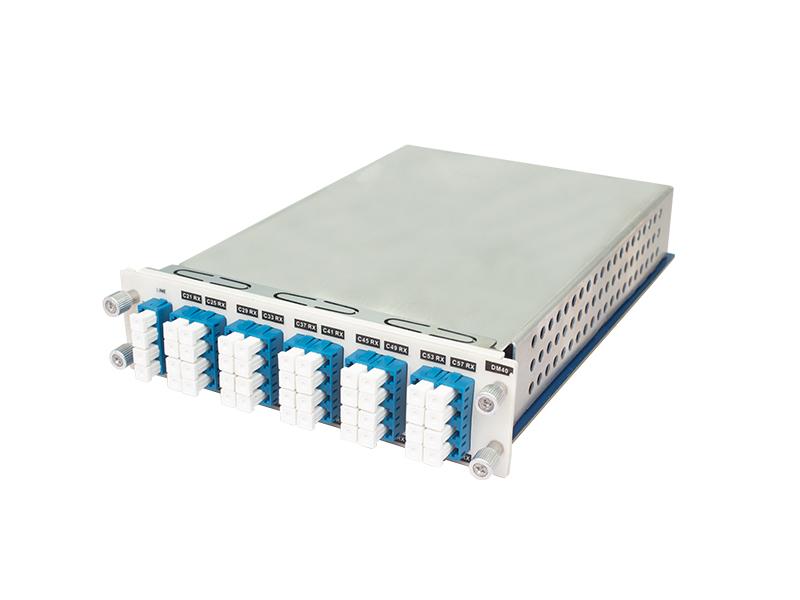

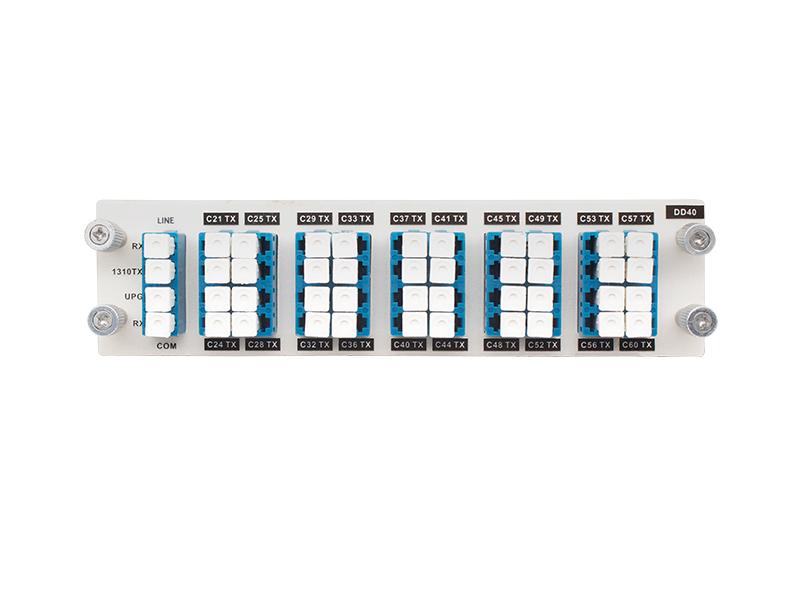

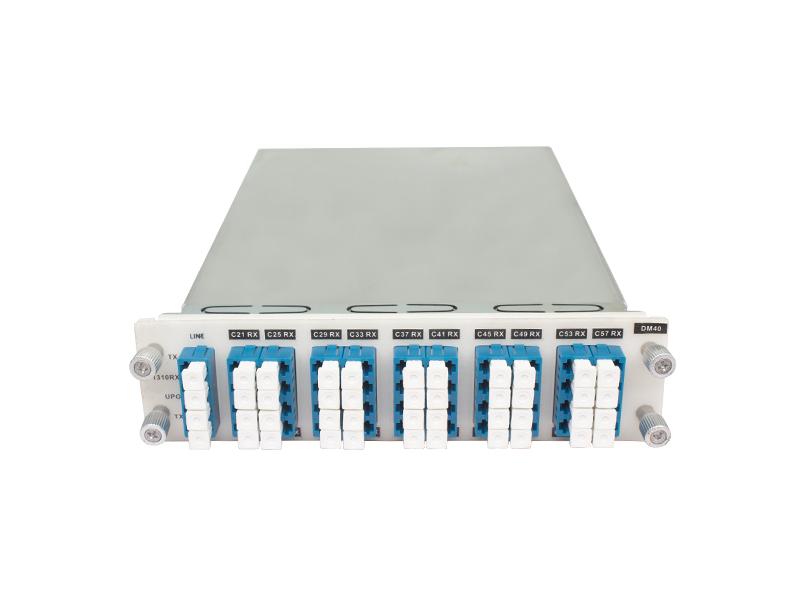

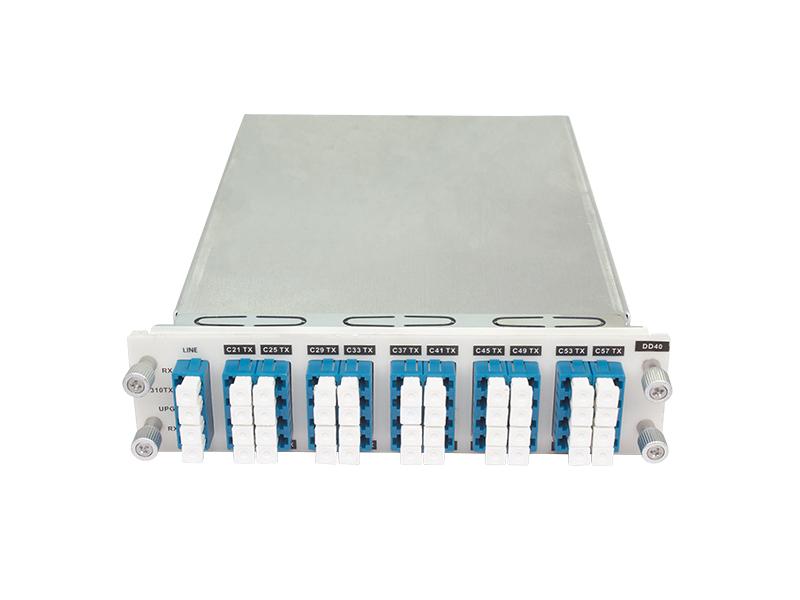

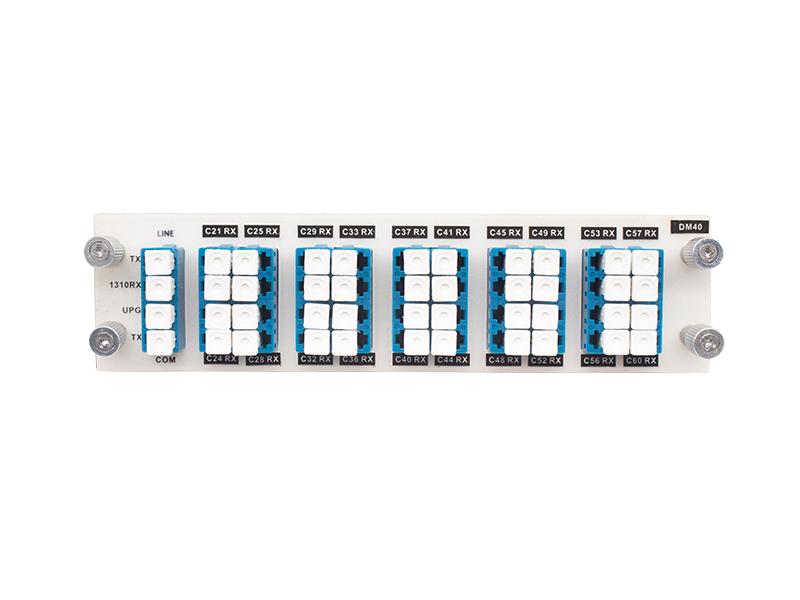

40ch DWDM MUX Demux carta

40ch DWDM MUX / Demux Scheda lanciata da. FIBEERWDM , è utilizzato principalmente nel DWDM sistema per completare 40 lunghezza d'onda ottica multiplexing e demultiplexing funzioni nel c-band Gamma, che può multiplex diverse lunghezze d'onda della luce in uno. Più canali ottici multiplexed Sulla stessa fibra sono separate da lunghezza d'onda sulla fibra Si basa sulla tecnologia di grata d'onda sui substrati di silicio e dispone di un design unico pacchetto riscaldato per accoppiamento a canale preciso, bassa perdita di inserimento, isolamento ad alto canale e elevata stabilità per 40- o 80 onda ad alta capacità DWDM sistemi.

Diagramma del prodotto

40CH DWDM MUX DEMUX

specifiche di prodotto

funzione

Nota

Numero del canale ottico

40 canali, supporto c band (c_even), (c_odd)

spaziatura del canale

0.8nm (100 GHz)

Frequenza del canale

± 12.5 Ghz.

Precisione della lunghezza d'onda

≤0.05nm

Perdita di inserzione del canale

≤5.5db

-1DB larghezza di banda

≤0.34db

-3DB larghezza di banda

≤0.51db

Rapporto di isolamento del canale adiacente

≥ 25db

Non adiacente Rapporto di isolamento del canale

≥30 dB

Isolamento totale

≥23DB

piattezza

≤1.5db

Perdita di ritorno

≥45db

direttività

≥50 dB

Numero di slot occupato

Supporto OTN1000 Chassis serie, occupano 2 slot

Interfaccia ottica

LC / UPC

estendere la funzione

Supporto c band (c_even) 40 Canale e (c_odd) 40 Canale attraverso Interleaver estendersi a 80 canali

MAX consumo energetico

3W

MTBF

> 100000 ore
