3G Video CWDM SFP .ottico ricetrasmettitore Supporto 1080p 60Hz .video

3G Video SFP ottico ricetrasmettitore Modulo, supporto 1080p 60Hz .Video e fino a 80 km Trasmissione. Funziona in video ottico Trasmissione.

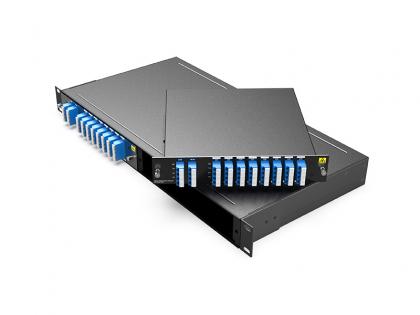

Il multiplexer/demultiplexer DWDM a 32 canali da 150 GHz è progettato con tecnologia FIBERWDM, con lunghezze d'onda da C14 a H60 (1566,31 nm-1529,16 nm), in conformità con la griglia ITU a 150 GHz, e massimizza la capacità della banda C. Il dispositivo DWDM a 32 canali da 150 GHz è totalmente passivo e supporta una bassa perdita di inserzione (porte di lunghezza d'onda

Banda Super C 60 canali+MON 100GHz DWDM MUX/DEMUX 1U LC/UPC Questo DWDM Mux Demux a 60 canali ha una spaziatura tra i canali di 100 GHz ed esegue multiplexing o demultiplexing a 60 canali alle lunghezze d'onda ITU in banda Super C, espandendo notevolmente lo spettro di lavoro effettivo rispetto alla banda C tradizionale e alla banda C estesa. Offre una combinazione di bassa perdita di inserzione ottica ed elevato isolamento del canale insieme ad affidabilità a lungo termine Informazioni sul prodotto 60 canali Super C-band 100GHz con porta monitor, LC/UPC, doppia fibra DWDM Mux Demux, montaggio su rack 1U Configurazione Applicazione del prodotto Specifiche ottiche Parametro _ Specifica Unità Appunti minimo Tipo Massimo Spaziatura dei canali 100 Ghz Tecnologia AAWG (parte superiore piatta) N. di canale 60 Canali Frequenze dei canali Griglia dell'ITU THz Gamma di frequenze dei canali disponibili Strano 190,75 196.650 THz 1524,50-1571,65 nm Anche 190,7 196.600 THz 1524.89-1572.06 Banda passante del canale -12.5 +12,5 Ghz -0,10 +0,10 nm Precisione della lunghezza d'onda centrale -0,05 +0,05 nm Perdita di inserimento@com 6 6.7 dB @Lunghezza d'onda centrale Perdita di inserzione@mon 22 dB 1% Ondulazione della banda passante 1.0 1.5 nm Larghezza di banda completa Larghezza di banda @ 1,0 dB 0,22 nm Larghezza di banda @ 3,0 dB 0,42 nm Larghezza di banda @20dB 1.20 nm Uniformità della perdita di inserzione presso ITU 1.20 dB Perdita dipendente dalla polarizzazione 0,5 dB Isolamento del canale adiacente 25 dB Isolamento dei canali non adiacenti 30 dB Cross Talk totale 24 24 dB Direttività 40 dB Return Loss con connettori 40 45 dB Dispersione cromatica -20 +20 PS/nm PDL 0,5 dB PMD 1.0 p.s Gestione della potenza ottica della porta comune 24 dBm Peso netto 3.5 KG Dimensioni (AxLxP) 44x481,8x230mm mm Condizioni operative Parametro _ minimo Massimo Unità Temperatura -5 65 ℃ Umidità Senza condensa 0 90 % RH Condizioni di archiviazione Parametro minimo Massimo Unità Temperatura -40 85 ℃ Umidità Senza condensa 0 90 % RH

supporta la trasmissione trasparente di qualsiasi tipo di servizio in quattro 16G ~ 32G Valifica le gamme e converte quattro segnali ottici del servizio in quattro WDM Lunghezza d'onda standard ottica segnali.

Caratteristiche del prodotto   Supporta l'amplificazione ottica nella banda O. Supporta 100G Supporta una potenza di uscita satura massima di +10 dB e una potenza di ingresso minima di -20 dB. Supporta una piattaforma di gestione di rete unificata basata su SNMP con CLI (telnet e console), Web e NetView (interfaccia grafica). Le capacità di monitoraggio includono la corrente di azionamento della pompa, la potenza di uscita della pompa, l'interruttore della pompa, la temperatura della pompa, la potenza ottica in ingresso, la potenza ottica in uscita e la temperatura del modulo. Supporta l'interruttore della pompa regolabile e le impostazioni di potenza ottica in ingresso/uscita.

Il transceiver ottico 100G FR1 SFP56-DD, 100G SFP56-DD FR1, è progettato per l'utilizzo in collegamenti Ethernet 100 Gigabit fino a 2 km su fibra monomodale (SMF). È conforme agli standard SFP56-DD MSA, IEEE802.3CU, 100G Lambda 100G FR1 e 100GAUI-2 (senza FEC)1. Le funzioni di diagnostica digitale sono disponibili tramite l'interfaccia I2C, come specificato da SFP56-DD MSA. Il modulo incorpora un segnale ottico a 1 canale, con lunghezza d'onda centrale di 1311 nm, operante a una velocità di trasmissione dati di 100 Gbps. Questo modulo può convertire 2 canali di dati di ingresso elettrici a 53 Gbps (PAM4) in 1 canale di segnale ottico a 106 Gbps (PAM4), e può anche convertire 1 canale di segnale ottico a 106 Gbps (PAM4) in 2 canali di dati di uscita elettrici a 53 Gbps (PAM). L'interfaccia ottica utilizza un connettore Duplex LC. Il trasmettitore EML raffreddato ad alte prestazioni e il ricevitore PIN ad alta sensibilità offrono prestazioni superiori per applicazioni Ethernet a 100 Gigabit fino a collegamenti di 2 km.

Caratteristiche Interfaccia ottica seriale OSFP Interfaccia elettrica 4x100G PAM4 rifasata 400GAUI-4 Cavo ottico attivo Array VCSEL a 4 canali e array di fotorilevatori PIN a 4 canali Lunghezza massima del collegamento di 60 m su OM3 o 100 m su OM4 Conforme OSFP MSA Fattore di forma OSFP hot plug Conforme alle specifiche del modulo OSFP Rev 5.0 Conforme a CMIS 5.2 Protocollo di sostegno Conforme a IEEE 802.3db Conforme a IEEE 802.3ck Basso consumo energetico Meno di 8 W nell'intervallo di temperatura compreso tra 0 e 70 ℃ Applicazioni 400GBASE-SR4 400G Ethernet Banca dati

Features QSFP56 Serial Optical Interface 4x50G PAM4 retimed 200GAUI-4 C2M electrical interface MPO-12 connector 4 channel VCSEL array and 4 channels PIN photodetector array >Maximum link length of 70m on OM3 or 100m on OM4   QSFP MSA Compliant Hot Pluggable QSFP56 form factor Compliant with SFF8636 Rev 2.10a   Support Protocol Compliant with IEEE 802.3cd   Low Power Consumption Less than 5W in temperature range of 0 to 70℃   Applications 200GBASE-SR4200G Ethernet Data center
