I PLC di Fiberwdm sono sviluppati sulla base di un esclusivo processo di guida d'onda in vetro di silice con un affidabile pigtail in fibra ottica allineato con precisione in un package miniaturizzato, offrendo una soluzione di distribuzione della luce a basso costo con un fattore di forma ridotto e un'elevata affidabilità. I dispositivi PLC offrono elevate prestazioni in termini di bassa perdita di inserzione, bassa PDL, elevata perdita di ritorno ed eccellente uniformità su un'ampia gamma di lunghezze d'onda da 1260 nm a 1620 nm e funzionano a temperature comprese tra -40 ℃ e +85 ℃. I dispositivi PLC sono disponibili nelle configurazioni standard 1*4, 1*8, 1*16 e 1*32, nonché in configurazioni personalizzate 2*8, 2*16, 2*32 e 2*64.

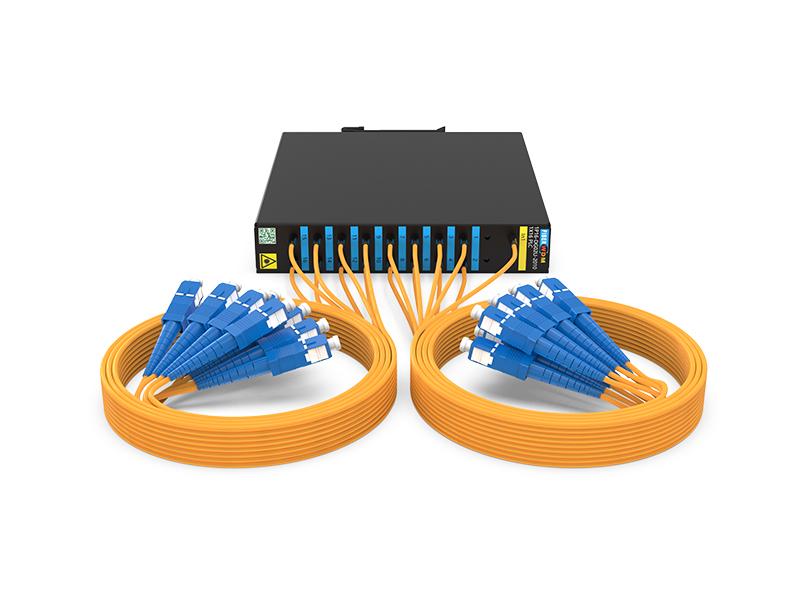

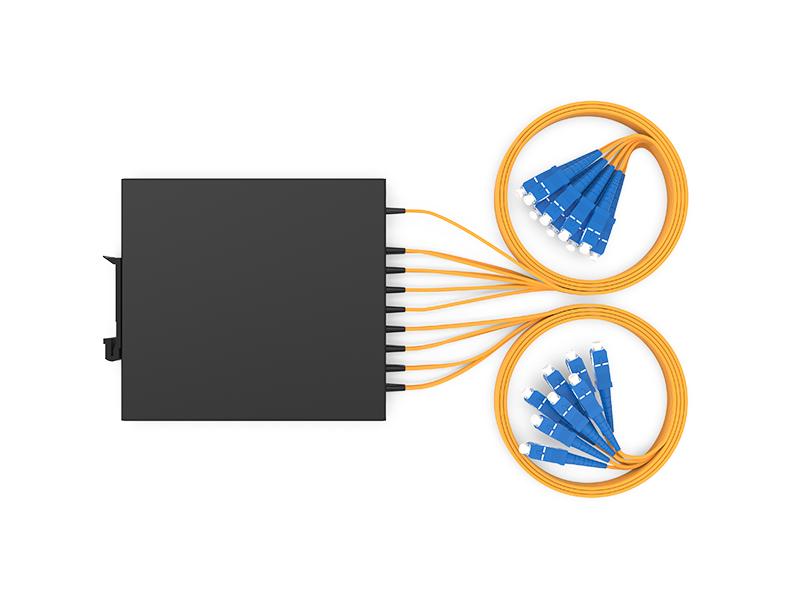

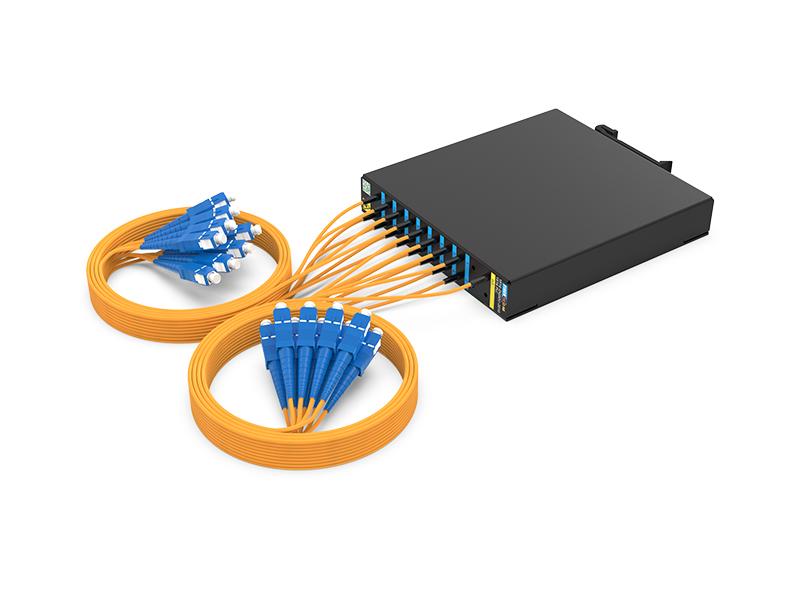

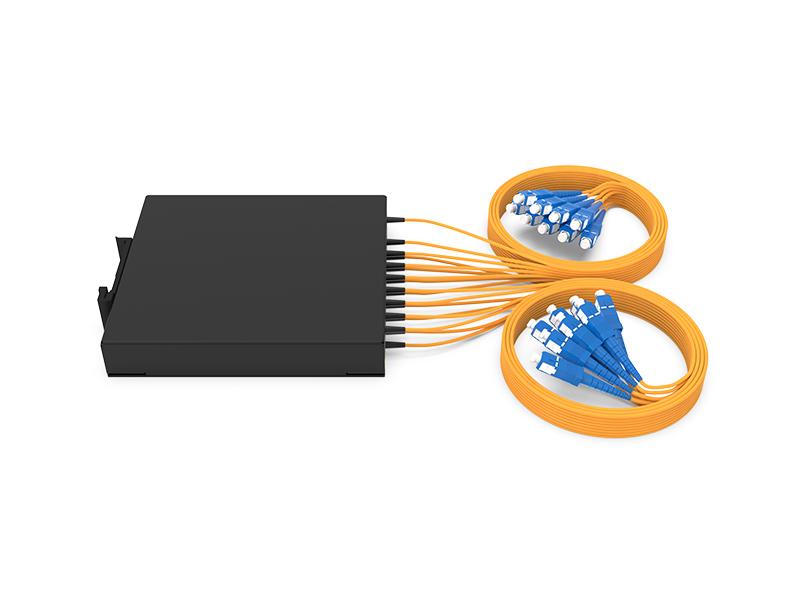

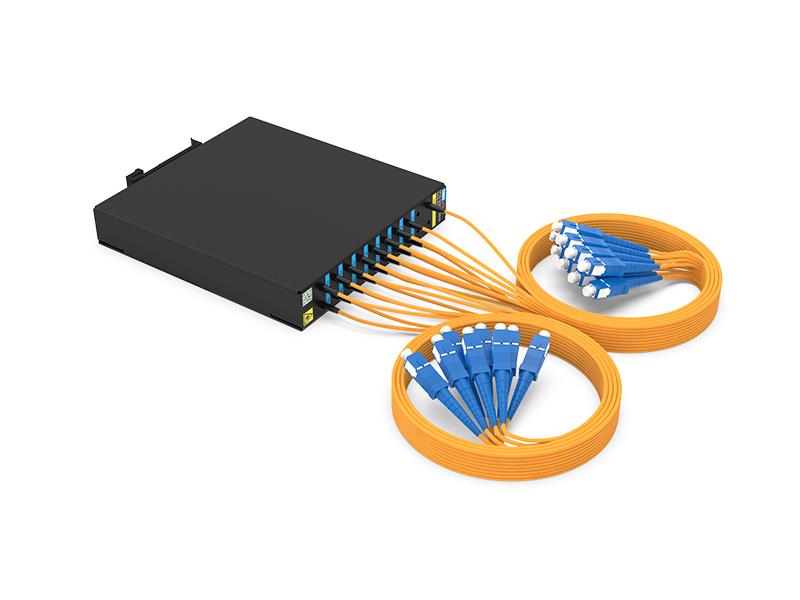

Scatola di montaggio DIN in fibra 1x16 PLC SC/UPC 2,0 mm 1,0 m 120*110*20 mm
Prodotto
Scatola di montaggio DIN PLC SC/UPC 1*16 120*110*20MM
Caratteristiche:
Applicazioni
Conformità
Specifiche PLC 1*N
| Configurazione della porta | 1×2 | 1×4 | 1×8 | 1×16 | |
| Tipo di fibra | SMF-28e o specificato dal cliente | ||||
| Lunghezza d'onda operativa (nm) | 1260～1650 | ||||
| Perdita di inserzione | Tipico | 3.7 | 6.8 | 10.0 | 13.0 |
| Massimo | 4.0 | 7.2 | 10.5 | 13.5 | |
| Uniformità di perdita (dB) | Massimo | 0,4 | 0,6 | 0,8 | 1.2 |
| Perdita di ritorno (dB) | Minimo | 50 | 50 | 50 | 50 |
| Perdita dipendente dalla polarizzazione (dB) | Massimo | 0,2 | 0,2 | 0,3 | 0,3 |
| Direttività (dB) | Minimo | 55 | 55 | 55 | 55 |
| Perdita dipendente dalla lunghezza d'onda (dB) | Massimo | 0,3 | 0,3 | 0,3 | 0,5 |
|
Perdita dipendente dalla temperatura (-40～85°C) (dB) |
Massimo | 0,5 | 0,5 | 0,5 | 0,8 |
| Connettore | SC/UPC o altri | ||||
| Temperatura di esercizio (°C) | -40~85 | ||||
| Temperatura di conservazione (°C) | -40~85 | ||||
| Dimensioni della confezione della scatola (mm) | 120*110*20MM | ||||
Note: 1.Specifiche senza connettori in fibra.
2.Test a temperatura ambiente.
Specifiche PLC 2*N
| Configurazione della porta | 2×2 | 2×4 | 2×8 | 2×16 | |
| Tipo di fibra | SMF-28e o specificato dal cliente | ||||
| Lunghezza d'onda operativa (nm) | 1260～1650 | ||||
| Perdita di inserzione | Tipico | 3.8 | 7.4 | 10.8 | 14.2 |
| Massimo | 4.2 | 7.8 | 11.2 | 14.6 | |
| Uniformità di perdita (dB) | Massimo | 1.0 | 1.4 | 1.5 | 2.0 |
| Perdita di ritorno (dB) | Minimo | 50 | 50 | 50 | 50 |
| Perdita dipendente dalla polarizzazione (dB) | Massimo | 0,2 | 0,2 | 0,4 | 0,4 |
| Direttività (dB) | Minimo | 55 | 55 | 55 | 55 |
| Perdita dipendente dalla lunghezza d'onda (dB) | Massimo | 0,8 | 0,8 | 0,8 | 0,8 |
|
Perdita dipendente dalla temperatura (-40～85°C) (dB) |
Massimo | 0,5 | 0,5 | 0,5 | 0,8 |
| Connettore | SC/UPC o altri | ||||
| Temperatura di esercizio (°C) | -40~85 | ||||
| Temperatura di conservazione (°C) | -40~85 | ||||
| Dimensioni della confezione della scatola (mm) | 120*110*20MM | ||||
Note: 1.Specifiche senza connettori in fibra.
2.Test a temperatura ambiente.

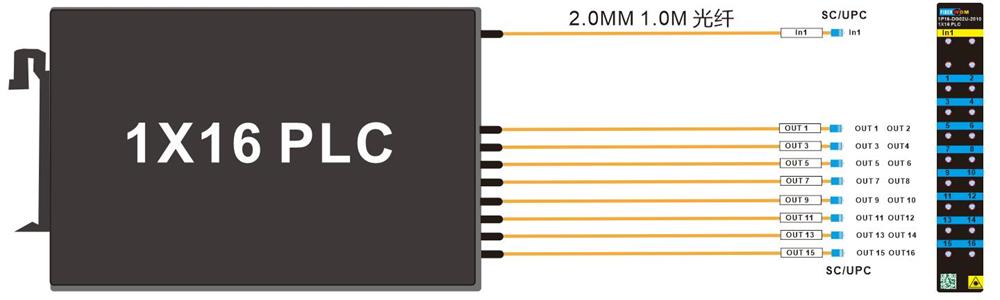

Confezione (mm)
Informazioni sull'ordine
| Numero di parte | Specifiche |
| 1P16-DG02U-2010 | Scatola di montaggio DIN in fibra 1x16 PLC SC/UPC 2,0 mm 1,0 m 120*110*20 mm |
