Il multiplexer/demultiplexer DWDM a 8 canali da 150 GHz è progettato con tecnologia FIBERWDM, con lunghezze d'onda da C14 a H24 (1566,314 nm - 1557,768 nm), in conformità con la griglia ITU a 150 GHz, e massimizza la capacità della banda C.
Il dispositivo DWDM a 8 canali da 150 GHz è totalmente passivo e supporta una bassa perdita di inserzione (porte di lunghezza d'onda <2,4 dB), supportando il business a 800 G x 8 canali nel sistema di trasferimento DWDM.

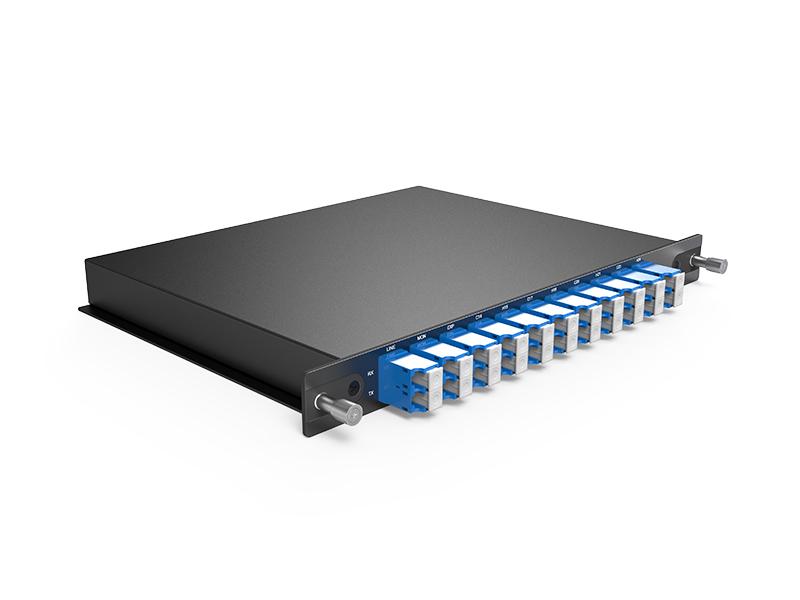

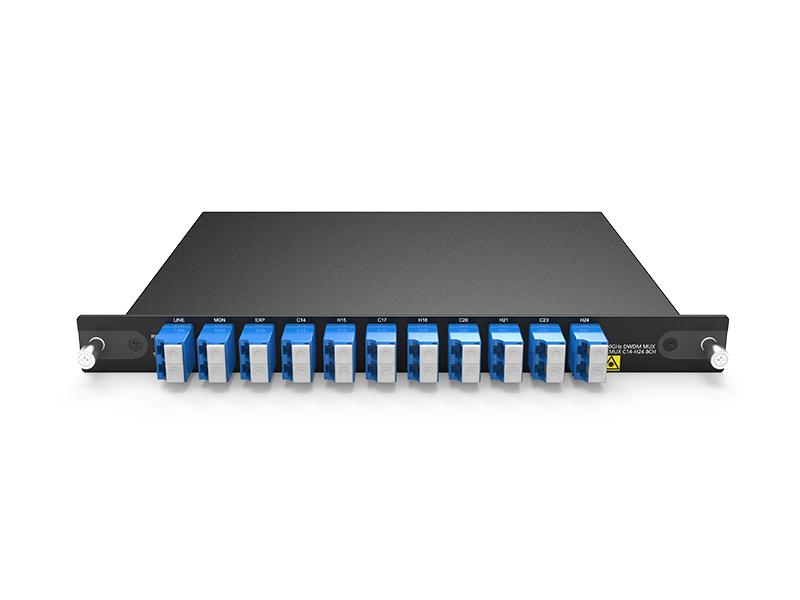

Multiplexer/demultiplexer DWDM a 8 canali da 150 GHz C14-H24 (1566,314 nm-1557,768 nm) con porta monitor, LC/UPC, box LGX e rack 1U a 4 slot.
Il multiplexer/demultiplexer DWDM a 8 canali da 150 GHz è progettato con tecnologia FIBERWDM, con lunghezze d'onda da C14 a H24 (1566,314 nm - 1557,768 nm), in conformità con la griglia ITU a 150 GHz, e massimizza la capacità della banda C.
Il dispositivo DWDM a 8 canali da 150 GHz è totalmente passivo e supporta una bassa perdita di inserzione (porte di lunghezza d'onda <2,4 dB), supportando il business a 800 G x 8 canali nel sistema di trasferimento DWDM.

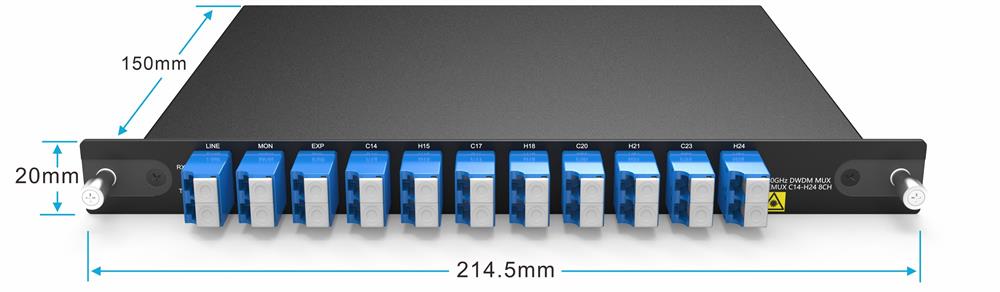

Pannello prodotto
Multiplexer/demultiplexer DWDM a 8 canali da 150 GHz
La porta MON serve per il monitoraggio dei collegamenti di rete o del consumo energetico, consentendo una facile risoluzione dei problemi senza interrompere il traffico.

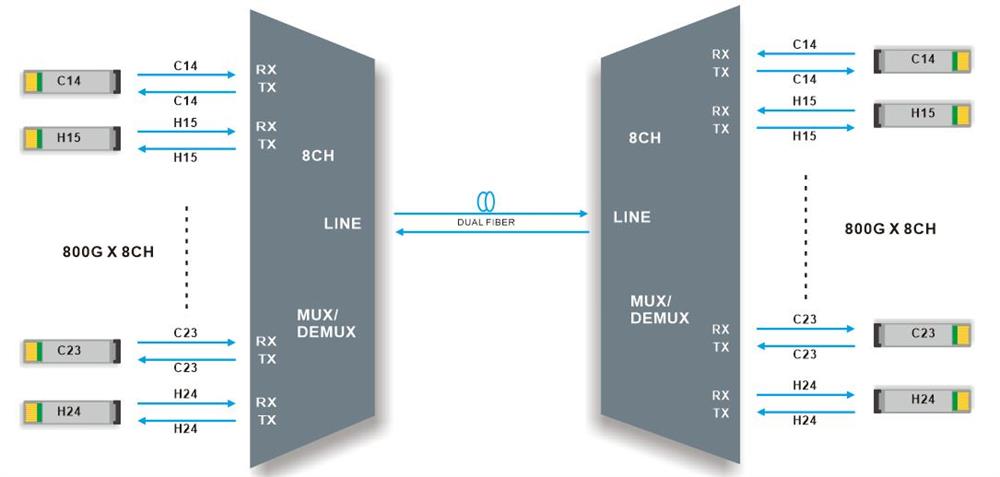

Collegamento in linea
Multiplexer/Demultiplexer DWDM a 8 canali, trasmissione a doppia fibra.
MUX/DEMUX DWDM a 8 canali, supporta 8 canali di trasmissione differenziale a 800G su due fibre ottiche per la trasmissione punto-punto. Funziona in sistemi di trasferimento IDC.
Specifiche del prodotto
| lunghezza d'onda | 1566,314-1557,768 nm | Spaziatura dei canali | 150 GHz |
| Banda passante del canale | ±0,5 nm | Tecnologia | TFF |
| Perdita di inserzione | ≤2,4 dB | Perdita del collegamento | ≤3,5 dB |
|
Precisione della lunghezza d'onda centrale |
±0,05 nm | Diafonia totale | ≥5dB |
| Larghezza di banda -0,5 dB | ≥90 GHz | Larghezza di banda a -3 dB | ≥150 GHz |
| Perdita di rendimento | ≥ 40 dB | Trasportabilità | ≥ 40 dB |
|
Dispersione della modalità di polarizzazione |
≤ 1,0 ps | Perdita dipendente dalla polarizzazione | ≤ 0,7 dB |
| Isolamento del canale alla frequenza centrale |
Adiacente ≥ 30 dB
Non adiacente ≥ 45 dB |
Temperatura |
Temperatura di esercizio da -40 a 85 °C Conservazione da -40 a 85 °C |
| Peso netto |
Scatola LGX: 0,5 kg Rack 1U a 4 slot: 2,5 kg |
Dimensioni |
Scatola LGX: 214,5*150*20 mm Rack 1U: 440*160*44 mm |
Nota: specificato con connettori.

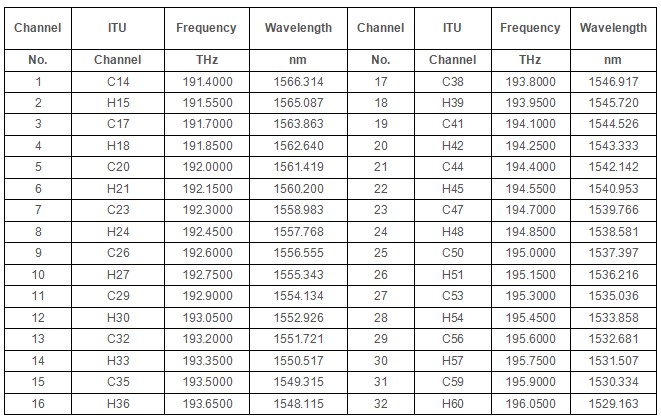

Piano dei canali
Informazioni sulla confezione

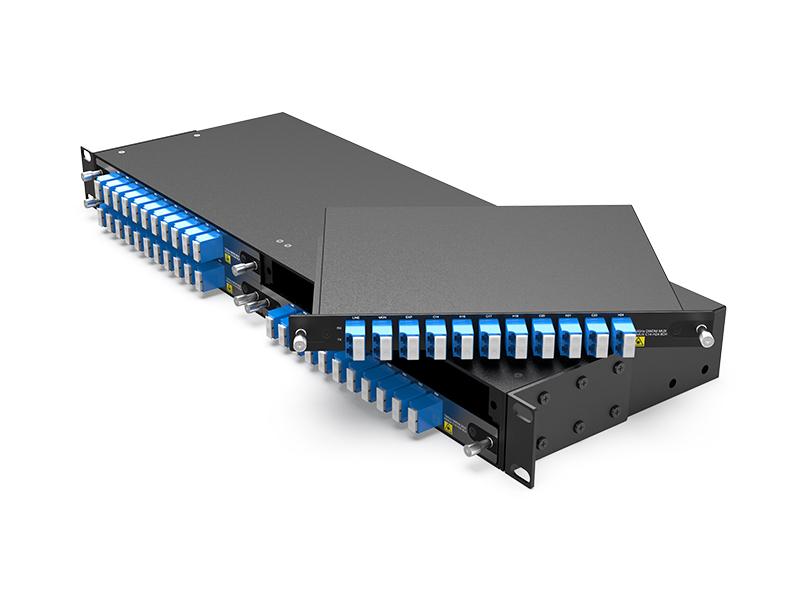

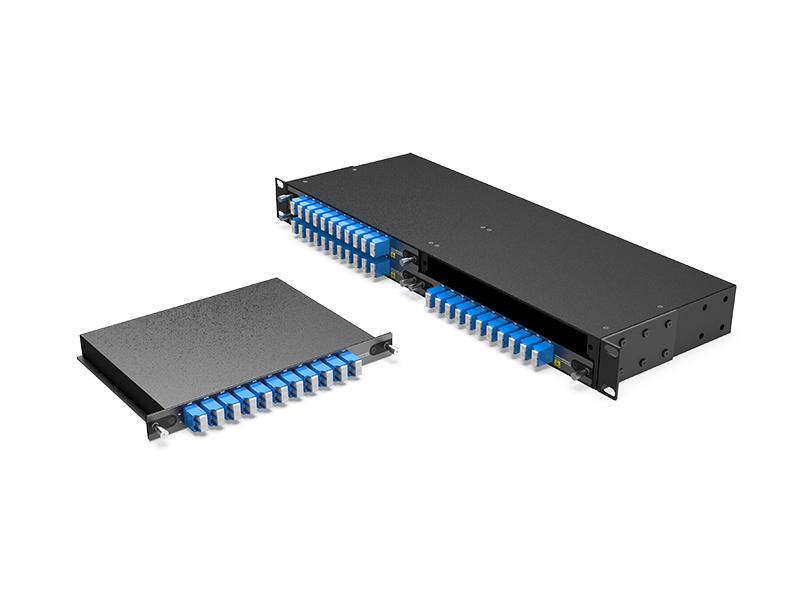

LGX BOX Plug-in 4-Slot 1U Rack

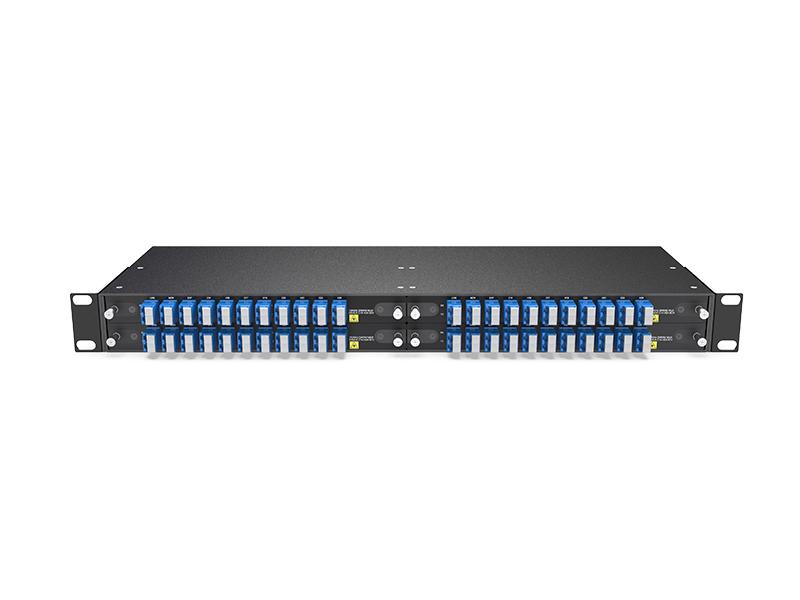

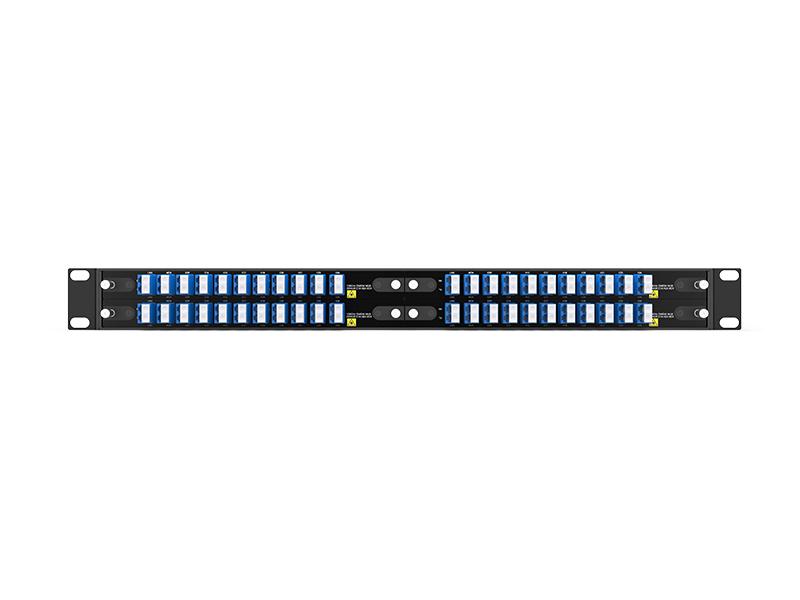

Rack 1U a 4 slot per LGX BOX
Informazioni sull'ordine
| Numero di prodotto | Descrizione del prodotto |
| DMD8-LGX01-150GHZ-M-C14H24 | MUX/DEMUX DWDM a 8 canali da 150 GHz C14-H24 (1566,314 nm-1557,768 nm) con porta monitor, connettore LC/UPC, box LGX 214,5*150*20 mm |
| 1U02-4LGX | Rack da 19 pollici 1U con 4 slot per box LGX plug-in, 440*160*44 mm |
Nota: supportiamo design personalizzati, contattateci via e-mail.
