Il multiplexer/demultiplexer DWDM a 32 canali da 150 GHz è progettato con tecnologia FIBERWDM, con lunghezze d'onda da C14 a H60 (1566,31 nm-1529,16 nm), in conformità con la griglia ITU a 150 GHz, e massimizza la capacità della banda C.
Il dispositivo DWDM a 32 canali da 150 GHz è totalmente passivo e supporta una bassa perdita di inserzione (porte di lunghezza d'onda <6,0 dB), supportando il business 800G x 32 canali nel sistema di trasferimento DWDM.
Multiplexer/demultiplexer DWDM a 32 canali da 150 GHz C14-H60 (1566,31 nm-1529,16 nm) con porta monitor, LC/UPC, rack 1U
Il multiplexer/demultiplexer DWDM a 32 canali da 150 GHz è progettato con tecnologia FIBERWDM, con lunghezze d'onda da C14 a H60 (1566,31 nm-1529,16 nm), in conformità con la griglia ITU a 150 GHz, e massimizza la capacità della banda C.
Il dispositivo DWDM a 32 canali da 150 GHz è totalmente passivo e supporta una bassa perdita di inserzione (porte di lunghezza d'onda <6,0 dB), supportando il business 800G x 32 canali nel sistema di trasferimento DWDM.

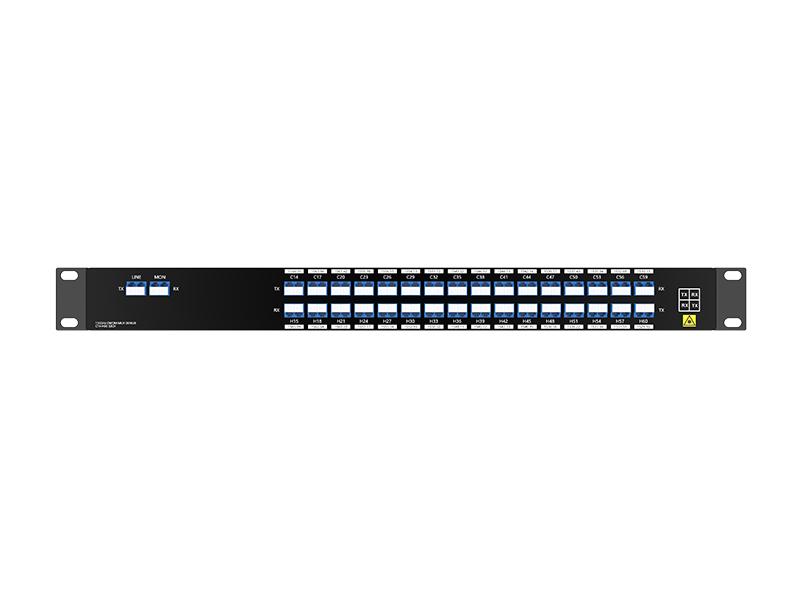

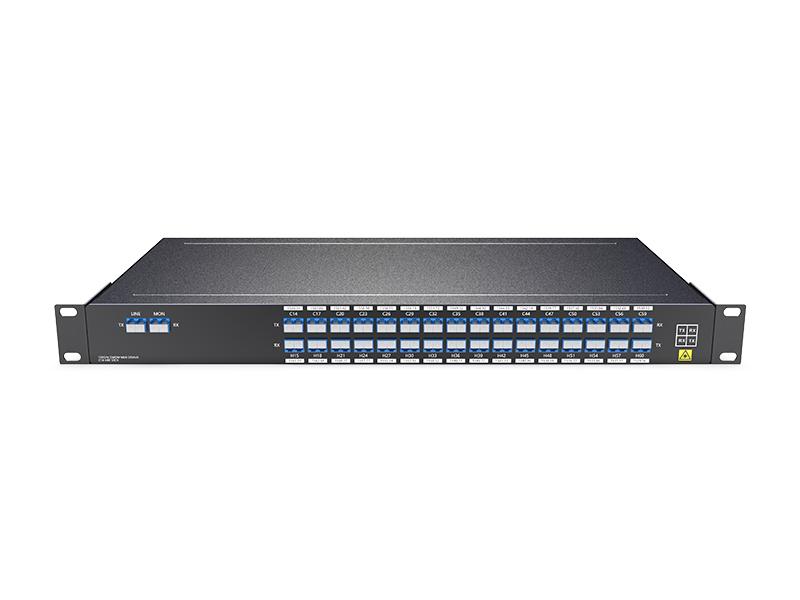

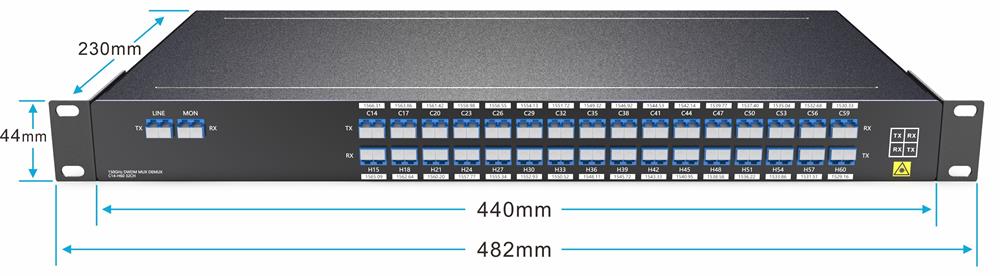

Pannello prodotto
Multiplexer/demultiplexer DWDM a 32 canali da 150 GHz
La porta MON serve per il monitoraggio dei collegamenti di rete o del consumo energetico, consentendo una facile risoluzione dei problemi senza interrompere il traffico.

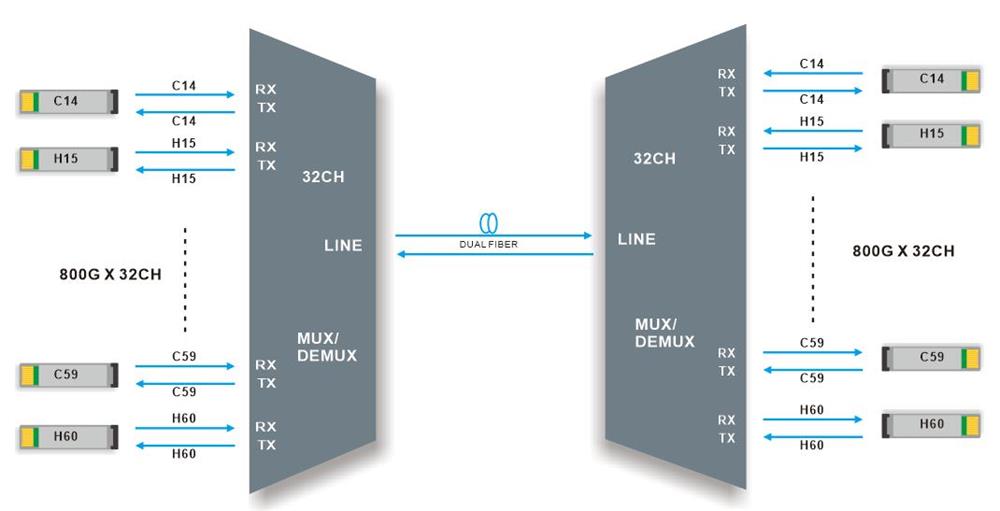

Collegamento in linea
Multiplexer/demultiplexer DWDM a 32 canali con doppia trasmissione in fibra.
MUX/DEMUX DWDM a 32 canali, supporta 32 canali a 800G di differenza tra due fibre ottiche per la trasmissione punto-punto. Funziona in sistemi di trasferimento IDC.
Specifiche del prodotto
| lunghezza d'onda | 1566,314 nm-1529,163 nm | Spaziatura dei canali | 150 GHz |
| Banda passante del canale | ±0,5 nm | Tecnologia | AAWG (Flat top) |
| Perdita di inserzione | ≤6,0 dB | Perdita del collegamento | ≤12 dB |
|
Precisione della lunghezza d'onda centrale |
±0,05 nm | Diafonia totale | ≥5dB |
| Larghezza di banda -0,5 dB | ≥90 GHz | Larghezza di banda a -3 dB | ≥150 GHz |
| Perdita di rendimento | ≥ 40 dB | Trasportabilità | ≥ 40 dB |
|
Dispersione della modalità di polarizzazione |
≤ 1,0 ps | Perdita dipendente dalla polarizzazione | ≤ 0,7 dB |
| Isolamento del canale alla frequenza centrale |
Adiacente ≥ 15 dB
Non adiacente ≥ 30 dB |
Temperatura |
Temperatura di esercizio da -5 a 65 °C Conservazione da -40 a 85 °C |

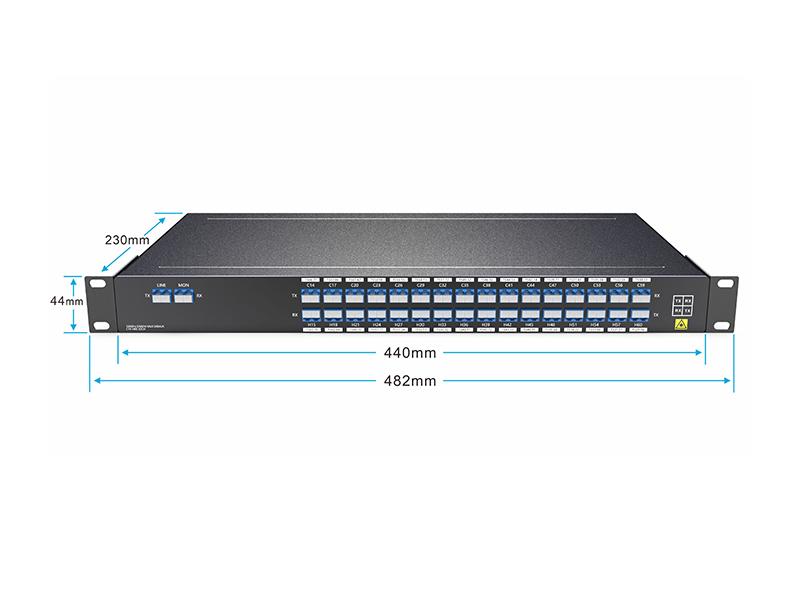

| Peso netto | 3,5 kg | Dimensioni (altezza x larghezza x profondità) | 44*440*230 mm |
Nota: specificato con connettori.

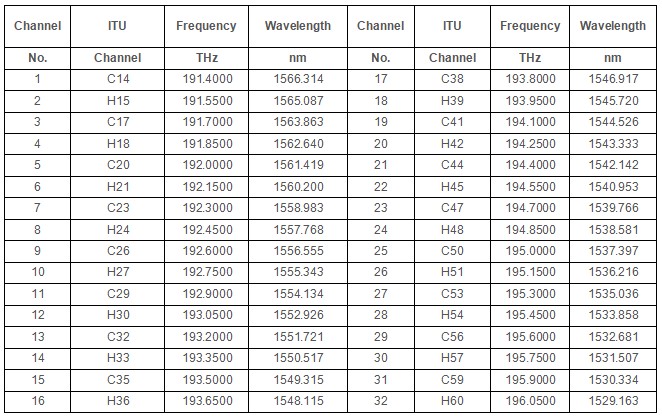

Hannel Plan 32Port AWG - Su griglia
Tabella 1 Elenco dei canali: bande passanti per AAWG a 32 canali
Informazioni sulla confezione
Unità rack 1U da 19” DWDM a 32 canali
Informazioni sull'ordine
| Numero di prodotto | Descrizione del prodotto |
| DMD32-1U01-150GHZ-M-C14H60 | Multiplexer/demultiplexer DWDM a 32 canali da 150 GHz C14-H60 (1566,314 nm-1529,163 nm) con porta monitor, LC/UPC, rack 1U |
Nota: supportiamo design personalizzati, contattateci via e-mail.
