12g Video SFP + ottico ricetrasmettitore Supporto 4K 60Hz .video

Features QSFP56 Serial Optical Interface 4x50G PAM4 retimed 200GAUI-4 C2M electrical interface MPO-12 connector 4 channel VCSEL array and 4 channels PIN photodetector array >Maximum link length of 70m on OM3 or 100m on OM4   QSFP MSA Compliant Hot Pluggable QSFP56 form factor Compliant with SFF8636 Rev 2.10a   Support Protocol Compliant with IEEE 802.3cd   Low Power Consumption Less than 5W in temperature range of 0 to 70℃   Applications 200GBASE-SR4200G Ethernet Data center

FSW14M05F è un commutatore ottico 1×4 (4×1) sviluppato da Guangzhou Ruid Electronic Technology Co., Ltd., che utilizza fibra multimodale a indice di rifrazione graduale ed è specificamente progettato per la banda di luce visibile da 405 a 640 nm. Questo prodotto adotta una tecnologia di commutazione ottica microelettromeccanica o a stato solido di precisione per ottenere una commutazione del percorso ottico rapida e affidabile tra un canale di ingresso e quattro canali di uscita. È adatto per applicazioni di alta precisione che richiedono una selezione dinamica del percorso ottico multicanale, come l'ispezione industriale, l'imaging biomedico, l'analisi spettrale, la divisione del fascio laser e gli esperimenti di ricerca scientifica.

Caratteristiche del prodotto   Supporta la protezione della linea ottica per fibre monomodali e multimodali Supporta le modalità di protezione bidirezionale a doppia fibra e bidirezionale a fibra singola. Supporta le modalità di protezione 1+1 (doppio trasmettitore doppio ricevitore) e 1:1 (selezione del trasmettitore selezione del ricevitore). Ampio intervallo di monitoraggio della potenza ottica: da -50dBm a +25dBm. Tempo di commutazione della protezione del percorso ottico breve: Supporta il controllo locale e remoto. Supporta una piattaforma unificata di gestione della rete basata su SNMP. Include CLI (telnet e console), Web e NetView (interfaccia grafica).

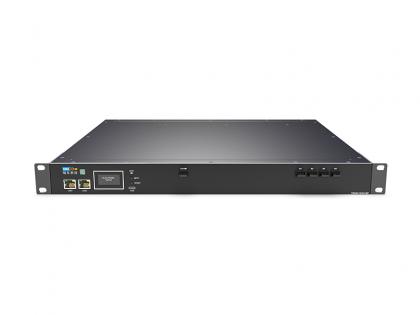

Caratteristiche Bassa perdita di inserzione, commutazione rapida. Rilevamento automatico del circuito interno dell'interruttore ottico, notifica di allarme di guasto. Controllo RS232 e gestione Ethernet RJ45. Pannello di visualizzazione a LED. Display visivo, funzionamento conveniente. La commutazione del percorso ottico può essere controllata tramite pulsanti, porte seriali e porte di rete. E può essere azionata bloccando i tasti tramite istruzioni.

Il modulo ricetrasmettitore ottico BIDI 100G QSFP28 è un ricetrasmettitore ottico collegabile con un'interfaccia connettore LC simplex per comunicazioni di dati a lungo raggio e applicazioni di interconnessione che utilizzano una fibra monomodale (SMF).

Caratteristiche Supporta 100GBASE-ER1-40 BIDI Velocità di segnalazione corsia 106,25 Gb/s con PAM4 Trasmissione fino a 40 km su SMF Laser EML e ricevitore APD 4x25,78Gb/s con interfaccia elettrica NRZ (CAUI-4) Interfaccia elettrica I/O ad alta velocità Interfaccia I2C con monitoraggio diagnostico digitale integrato QSFP28 Pacchetto MSA con connettore LC simplex Alimentazione singola +3,3 V Consumo energetico massimo 4,5 W Temperatura della custodia operativa: da 0 a +70 °C Conforme agli standard 802.3cu, SFF-8636 e SFF-8679 Conforme alla Direttiva UE 2015/863/UE Applicazione 100GBASE-ER1-40 BIDI Tipi di ricetrasmettitori:

Caratteristiche: Supporta multiprotocollo da 9,95 Gb/s a 11,3 Gb/s Connettore inseribile a caldo a 30 pin Conforme a XFP MSA Distanza di trasmissione di 10 km su fibra monomodale Trasmettitore laser DFB da 1310 nm. Connettore LC duplex Interfaccia a 2 fili per monitor di gestione e diagnostica Interfaccia elettrica XFI con accoppiamento AC Tensioni di alimentazione singola: +3,3V Intervallo di temperatura da 0°C a 70°C Dissipazione di potenza: <1,5 W Parte conforme a RoHS Applicazioni: Ethernet 10GBASE-LR/LW SONET OC-192/SDH Canale in fibra ottica 1200-SM-LL-L 10G Altri collegamenti ottici Tipi di ricetrasmettitori:

caratteristiche del prodotto La scheda supporta due canali di trasmissione coerente da 2*100G a 200G, consentendo la doppia trasmissione lato linea da 200G. Ha lunghezze d'onda regolabili e supporta un massimo di due canali di 200G con 75GHz * 64 onde o 200G con 100GHz * 48 onde. È dotato di tecnologie di modulazione coerente e flessibile: DP-16QAM, DP-8QAM, DP-QPSK. Incorpora varie tecnologie di correzione degli errori FEC: oFEC, CFEC, SCFEC, SDFEC. Supporta funzioni di accesso al servizio flessibili: 100GE, 100GE KR4, OTU4 e 100G FlexE. Fornisce un monitoraggio completo delle prestazioni e funzioni statistiche. Supporta statistiche sulle prestazioni Ethernet RMON, funzioni di ritardo DM e rilevamento PRBS e statistiche sulle prestazioni OTN PM e SM. Supporta il monitoraggio in tempo reale ad alta precisione della temperatura, della tensione, della corrente e del consumo energetico della scheda. Lato client, supporta vari tipi di interfaccia del modulo: 100GSR4/CWDM4/LR4/PSM4. Supporta una piattaforma di gestione della rete unificata con interfacce modello SNMP, CLI, Web, NMS (interfaccia grafica) e Netconf Yang.
